همه چیز درباره بست اسپیت | بررسی کامل + تصاویر آموزشی

بست اسپیت ، بست اسپید یا بست لوله برق یکی از اتصالات مهم و پرکاربرد در پروژه‌های لوله‌کشی برقی و کابل کشی‌ها می‌باشد. این بست‌ها نگهدارنده لوله‌های برقی در فضاهای سخت است.

قطعا در بسیاری از مواقع دیده‌اید که مسیر عبور کابل‌ها به نحوی است که لوله‌های برق از سقف با قسمتی از دیوارهای مورب آویزان می‌مانند. برای ایجاد این مسیر لوله‌کشی، نیاز به ابزار و تجهیزات مخصوصی دارید. برخی از کارفرمایان برای رسیدن به هدف خود از روش جوشکاری استفاده می‌کنند. اما احتمال بروز خسارت و آتش‌سوزی در حین جوشکاری وجود دارد. علاوه بر آن چنانچه نیاز به تعویض لوله با تغغییر در مسیر باشد می‌بایست جوش‌ها را باز کرد که این کار بسیار پرهزینه و زمان‌بر است. از این رو تجهیزات و اتصالاتی مانند بست اسپیت می‌تواند یک انتخاب ایده‌آل باشد. بست اسپیدها این امکان را به شما می‌دهند تا انواع لوله برق در سایزهای مختلف را به صورت معلق در یک سازه صنعتی نگه دارید. ساختار منحصر به فرد بست اسپیت، شرایطی را فراهم می‌کند تا لوله‌ها با بالاترین سطح امنیت و به صورت پایدار باقی بمانند.

در زمانی که به دنبال قیمت لوله برق هستید، حتما مسیر عبور آن و اتصالات مورد نیاز را هم در نظر بگیرید تا پروژه در مسیر درست و در زمان تعیین شده اجرا شود.

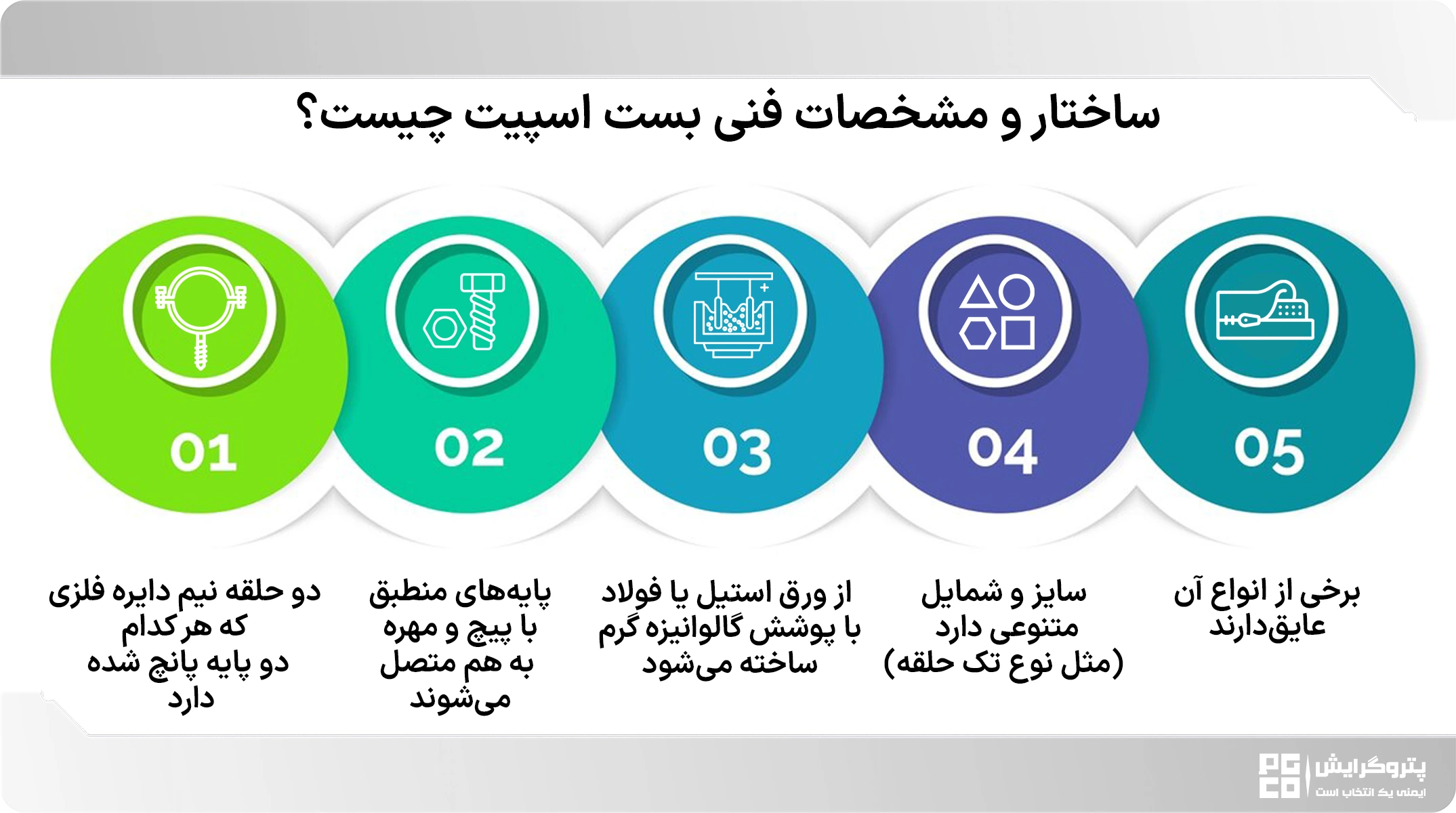

ساختار و مشخصات فنی بست اسپیت چیست؟

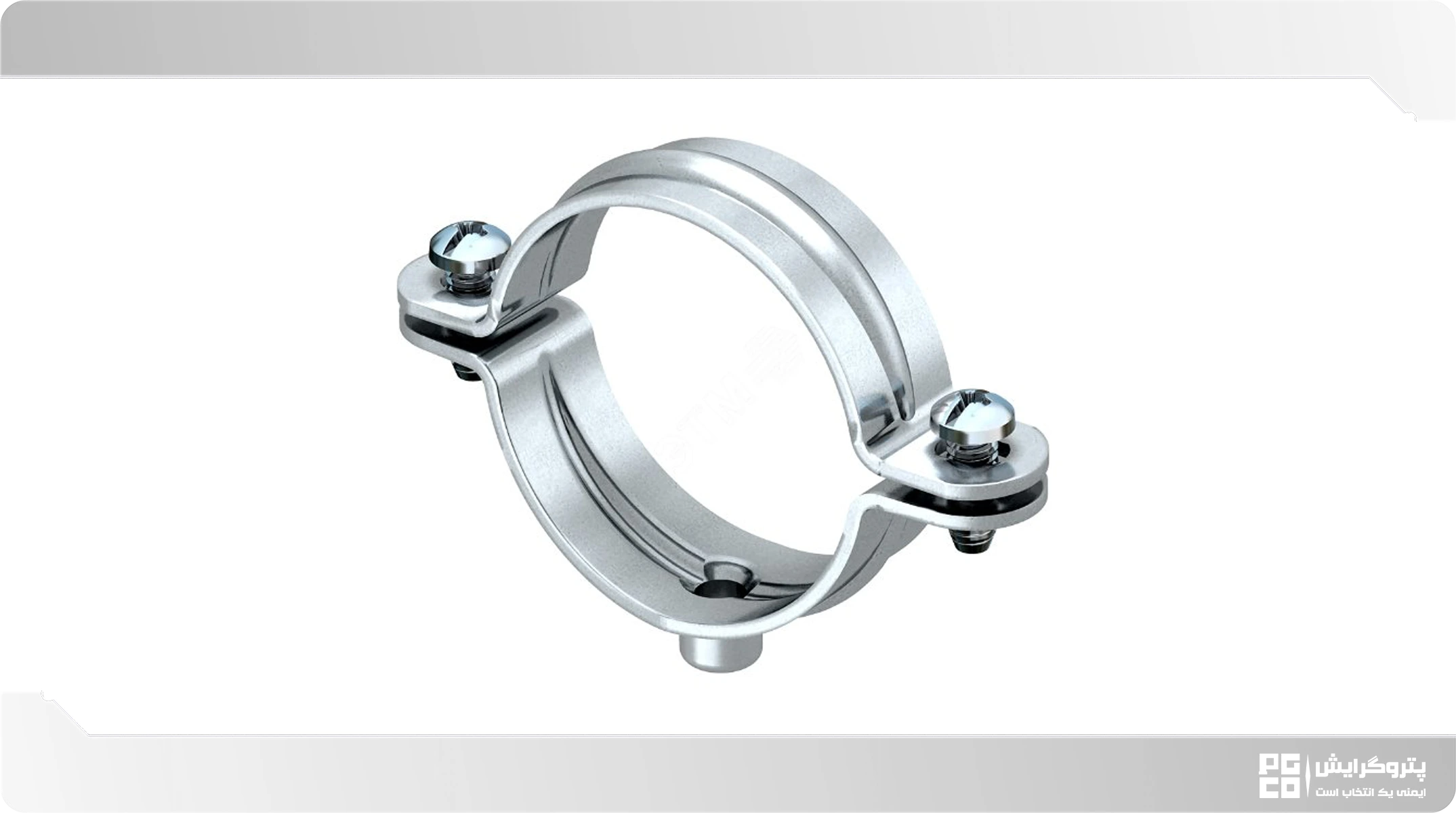

1. بست اسپیت‌ها از دو حلقه نیم دایره فلزی و پیچ و مهره تولید می‌شود. در لبه نیم‎ دایره‌ای بدنه بست، دو پایه پانچ شده وجود دارد که دو بدنه نیم دایره‌ای را به هم پیچ می‌کند. این دو حلقه دور لوله قرار می‌گیرند. سپس پیچ وارد پانچ‌ها شده و توسط مهره یا حلقه‌های دایره‌ای مخصوص (نیو) به هم چفت می‌کنند.
2. پایه‌های حلالی از ورق گالوانیزه استیل یا فولاد ساخته می‌شوند که با یک پوشش گالوانیزه گرم مقاوم سازی شده است. این پوشش به جهت حفظ قطعه و جلوگیری از زنگ زدگی و خوردگی آن مورد استفاده قرار می‌گیرد. اصولا بست های اسپیت در دو نوع عایق دار و بدون عایق طراحی و ساخته می شوند که هر کدام برای پروژه‌های خاصی استفاده می شود.
3. این نوع بست‌ جهت سازگاری با انواع لوله‌های برقی دارای سایز و انواع مختلفی است. در نتیجه می‌تواند لوله‌ها با وزن بالا را تحمل کند. از همین رو افراد می‌توانند علاوه بر استفاده از این محصول در تأسیسات برق ساختمان در دیگر صنایع حساس و مختلف نیز از آن استفاده نمایند.
4. بست اسپید همیشه به صورت 2 حلقه استفاده نمی‌شود. گاهی برخی از کابل‌ها یا لوله‌های کابل را کنار دیوار قرار می‌گیرند. در این حالت یک حلقه دور لوله قرار می‌گیرد. با عبور پیچ از پانچ لبه‌ها، بست، لوله را به دیوار پیچ می‌کند.

فرآیند تولید بست اسپیت چگونه است؟

این تجهیزات از ورق‌های فولادی در ابعاد و اندازه‌های مشخص، تولید می‌شوند. فرایند گالوانیزاسیون به 2 صورت فابریک و سرد اجرا می‌شود. ورق‌های در ابعاد و فرم‌های مورد نظر برش داده شده و سپس به مرحله سوراخکاری می‌رسند. ورق‌های پانچ شده، به نوبت وارد دستگاه مخصوصی شده که از قسمت لبه تا می‌خورند و در سمت میانه هلال می‌شوند.

از آنجا که گروهی از این بست‌ها در محیط‌های باز برای ثابت نگه داشتن لوله‌های فلزی به کار گرفته می‌شوند، باید مقاومت زیادی در برابر رطوبت و نوسانات هوا داشته باشند. فلز روی در برابر ساییدگی و خوردگی مقاومت بالایی دارد؛ به همین دلیل بست‌ها، گالوانیزه می‌شوند. عموما بست‌ها از ورق‌های گالوانیزه (گالوانیزه گرم) تولید می‌شوند.

اگر ورق فولادی گالوانیزه نباشد، پس از اتمام مراحل تولید، برای جذب بهتر پوشش گالوانیزه و پاکسازی آلودگی‌های ناشی از فرآیند تولید، بست‌ها تحت عملیات چربی‌زدایی و اسیدشویی قرار می‌گیرند. سپس، برای افزایش عمر مفید و بهبود مقاومت در برابر ضربه و رطوبت، با استفاده از پیستوله یا روش الکترولیز، عملیات گالوانیزه سرد انجام می‌شود. با این حال، به دلیل پرتی کمتر ورق در این روش، این فرآیند معمولاً از نظر اقتصادی برای تولیدکننده مقرون به صرفه نیست.

چرا از روش گالوانیزاسیون گرم برای تولید بست اسپیت استفاده نمی‌شود؟

گالوانیزاسیون گرم عموما مورد تایید نیست و اجرا نمی‌شود چون مذاب می‌تواند حفره و پانچ را بپوشاند. این موضوع کارایی بست اسپیت را از بین خواهد برد. برخی از کارفرمایان برای پروژه‌هایی که از حساسیت بسیار برخوردارند، بست اسپید اکرومات (پوشش ترکیبی از فلز روی و آلومینیوم)  تولید و عرضه می‌گردد.

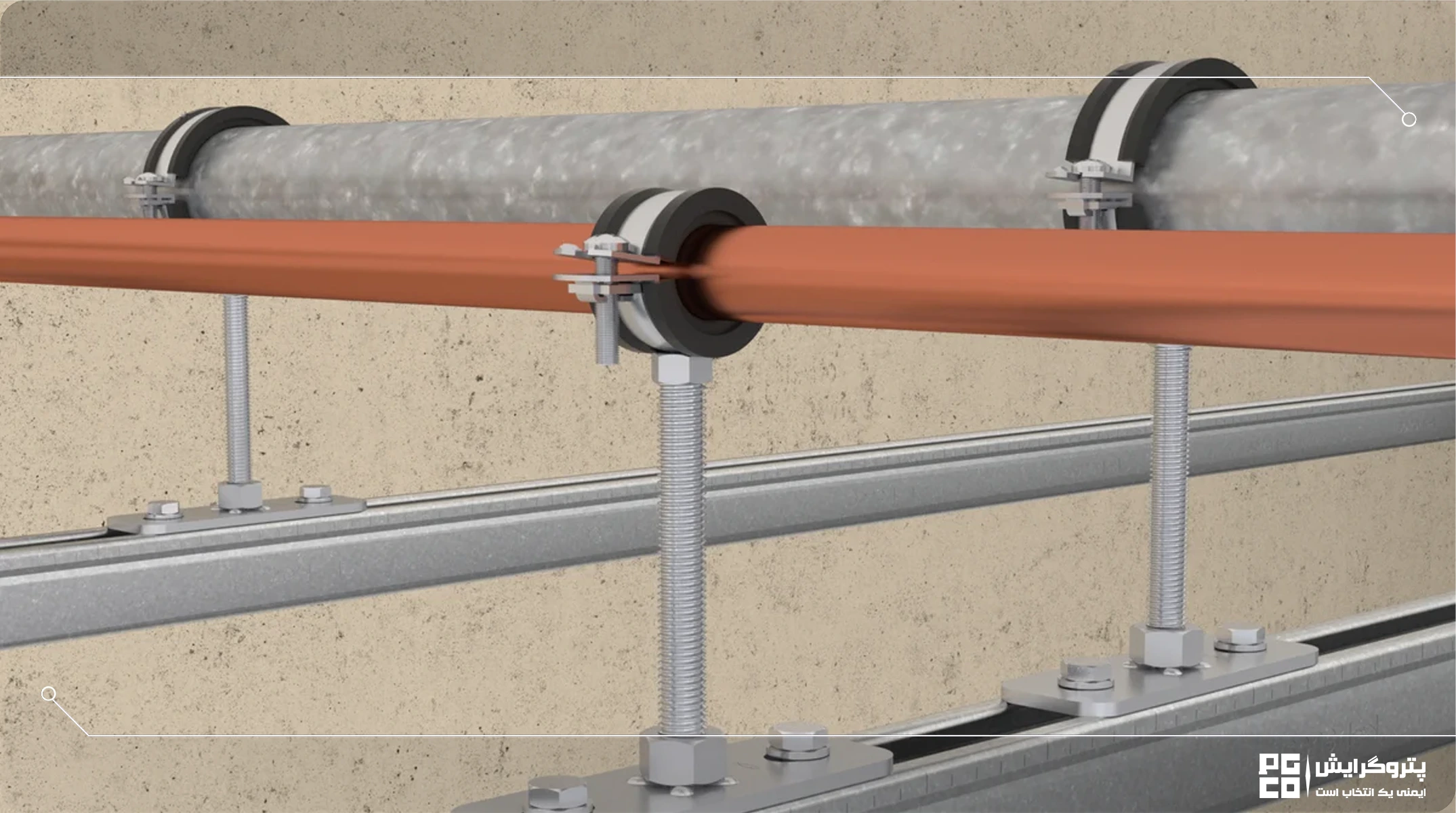

انواع بست اسپیت:

همان‌طور که اشاره کردیم بست‌ها با توجه به نوع عملکرد و کاربرد انواع مختلفی دارند. بست اسپیت نیز از این قاعده مستثنی نبوده و بر اساس نوع کاربری در چند دسته قرار می‌گیرد. در ادامه چند مدل از این بست‌ها را معرفی می‌کنیم:

• بست اسپیت دو طرفه

این نوع بست یکی از مقاوم‌ترین بست‌های اسپیت بوده و نصب آن اندکی زمان‌بر است. در این مدل بست، لوله در محل مشخص شده قرار گرفته و سپس به وسیله دو پیچ و مهره سفت می‌شود.

• بست اسپیت یک طرفه

این مدل بست بر خلاف بست اسپیت دو طرفه در محیط‌هایی که به مقاومت و استحکام بالایی نیاز نیست، به کار می‌رود. همچنین مدت زمان نصب آن نسبت به بست دو طرفه کمتر است.

• بست اسپید روکش ‌دار

این نوع بست دارای یک روکش پلاستیکی است که از بست و کابل‌ها در برابر هر گونه فشار، ضربه و ساییدگی محافظت می‌کند. به دلیل همین ویژگی از این بست‌ها در محیط‌های مرطوب استفاده می‌شود.

بست اسپیت در چه سایزهایی عرضه می‌گردد؟

این تجهیزات طبق استاندارد PG در سایزهای زیر تولید می‌شوند:

• بست اسپیت 13.5
• بست اسپیت 16
• بست اسپیت 21
• بست اسپیت 29
• بست اسپیت 36
• بست اسپیت 42
• بست اسپیت 48

استفاده از بست اسپیت لوله برق گالوانیزه چه مزیت‌هایی دارد؟

• مقاومت بالا: پوشش گالوانیزه یا ماکرومات، مقاومت بست‌ اسپیت را در برابر رطوبت، فشار و تنش‌های محیطی – مکانیکی افزایش می‌دهد.
• طول عمر بالا: مقاومت پوشش گالوانیزه، موجب طولانی شدن عمر کارکرد و ماندگاری بست و بالا بردن عمر پروژه لوله‌کشی و کابل‌کشی می‌شود.
• نصب سریع و راحت: بر خلاف بست‌های قدیمی که از طریق جوشکاری به دیوار و سقف متصل می‌شدند، استفاده از این بست‌ها بسیار راحت بوده و علاوه بر سهولت نصب باعث تسریع در فرآیند لوله کشی می‌شوند.
• عدم نیاز به جوشکاری: برای نصب و اتصال، نیازی به جوشکار ندارید. طراحی منحصربفرد بست به شکلی است که به راحتی می‌توانند لوله رادر جای خود، محکم و ثابت نگه دارند.
• کاهش هزینه‌ها: این بست‌ها با توجه به ویژگی‌های منحصربفرد، قیمت مناسبی دارند و استفاده از آنها در تاسیسات برق‌کشی و لوله‌کشی به شما کمک می‌کند تا حد زیادی هزینه‌های خود را کاهش دهید. از طرفی پوشش گالوانیزه این نوع بست، طول عمر مفید و کارایی آن را افزایش داده و هزینه‌های تعمیرات را به حداقل می‌رساند.
• کاربردهای متفاوت: ساختار بست اسپیت به گونه‌ای است که می‌توان از آن در صنایع مختلف استفاده کرد. در واقع می‌توان گفت کاربردهای متفاوتی دارد.
• سهولت دسترسی: کارخانه‌های مختلفی در کشور، بست اسپید را تولید و روانه بازار می‌کنند. به همین دلیل شما در هر نقطه از کشور که باشید به راحتی می‌توانید این تجهیزات را در ابعاد و سایزهای مختلف تهیه نمایید.
• تنوع ظاهر: چناتچه مجبور به نصب زانو دوردار و لوله برق با خم ۴۵ یا ۹۰ درجه باشید، دیگر نیازی به بست اسپیت ندارید. بلکه می‌توانید از یک نوع دیگر از بست اسپیت به نام بست اسپیت نافی دار استفاده کنید. این بست اسپیت به صورت کاملا سفارشی تولید می‌شود.

بست اسپیت برای کدام لوله بهترین کاربرد را دارد؟

دو نوع لوله قابل قبول وجود دارد که می توانید برای آن از بست اسپیت استفاده کنید: انواع لوله گالوانیزه و لوله فولادی سیاه . مهم نیست که لوله‌ها صرفا لوله برقی باشند. برای نصب لوله با مصارف صنعتی نیز می‌توان از این گروه از بست‌ها استفاده کرد.

بست اسپیت با بست چنگالی چه شباهتی دارد؟

• بست اسپیت از لحاظ نوع کاربری و دیگر ویژگی‌ها با انواع بست چنگالی شباهات و البته تمایزهایی دارد. پیش از هر چیز باید بدانیم که از کدام نوع بست برای پروژه خود استفاده کنیم و هر کدام چه ویژگی‌هایی را دارد.
• هر دو نوع بست می‌توانند برای پشتیبانی از لوله برق استفاده شوند. اما بست‌های چنگالی کاربری گسترده تری دارند و نمونه های عایق دار آن برای پشتیبانی از کابل‌های برق طراحی شده است. در حال که بست اسپیت برای پشتیبانی از لوله برق و دیگر لوله‌ها کارایی دارند کمتر برای پشتیبانی از کابل‌ها استفاده می‌شوند (مگر موارد محدود).
• بست اسپیت و بست چنگالی برای نصب در سازه حتما باید همراه با سی چنل‌ها استفاده شوند.
• اتصالات اسپیت از طریق راد گالوانیزه به شکل آویز در می‌آیند. اما بست چنگالی به عنوان یک بست ریلی در داخل ریل سی ریل قرار می‌گیرد.

بست فلزی کابل برق چه تاثیری روی ایمنی کابل‌کشی دارد؟

بست فلزی کابل برق اسپید با قرارگیری دقیق بر دور لوله و قفل مکانیکی سریع، یکی از مطمئن‌ترین روش‌ها برای تثبیت لوله‌های برق در مسیرهای دیواری و سقفی محسوب می‌شود. ساختار تمام‌فلزی و شکل ظاهری آن، لوله را در برابر لرزش‌های سازه‌ای و تنش‌های مکانیکی پایدار نگه می‌دهد و از هرگونه جابه‌جایی ناخواسته جلوگیری می‌کند.
این استحکام کنترلی، مانع بروز تاب‌برداشتگی لوله، آسیب به کابل‌های داخلی، تغییر مسیر کانال برق و ایجاد نقاط پرخطر در شبکه می‌شود. علاوه بر این، مکانیسم نصب سریع و یکنواخت بست اسپید باعث می‌شود اجرای لوله‌کشی با کیفیت مهندسی بالاتر، خطای کمتر و ایمنی عملیاتی بیشتر انجام شود.
در مجموع، بست اسپید فلزی با ترکیب سرعت نصب، دقت مهار و مقاومت مکانیکی بالا، به‌عنوان یک راه‌حل استاندارد و حرفه‌ای برای تضمین پایداری و ایمنی زیرساخت برق ساختمان شناخته می‌شود.
