جدول مشخصات سی ریل یا سی چنل گالوانیزه | کاربردها، مزایا و انواع

سی ریل یک ریل کابل برق است که به دلیل شباهت شکل خود به حرف “C”، با نام “Cریل” نیز شناخته می‌شود. این قطعه یک ریل فلزی کاربردی برای نصب بست و نگهداری لوله برق و سینی کابل‌ها در مسیر عبور است. سی ریل در طراحی و نصب سیستم‌های لوله‌کشی برق، با هدف محافظت و نظم‌دهی به سیم‌ها و کابل‌های برق مورد استفاده قرار می‌گیرد. همچنین به عنوان یکی از اجزای کلیدی در سیستم‌های سینی کابل، نقش پشتیبانی و تثبیت سینی‌ها را بر عهده دارد و به مدیریت بهتر کابل‌ها کمک می‌کند.

ظاهر سی چنل سینی کابل (سی ریل)

سی ریل را به نام سی چنل هم می‌شناسند. این قطعات فلزی با ظاهری ریلی C شکل پانچ شده یا همان ریل بست دو تیکه (Unistrut clamp) است که به صورت ۶ خم تولید می‌شود. این قطعات یا اتصالات، به سقف، دیوار یا حتی کف، پیچ و محکم می‌شود. سپس بست‌های مختلف مثل بست اسپیت و بست چنگالی در داخل محفظه ریل مانند آن قرار می‌گیرد. در نهایت لوله‌ها توسط بست‌ها در جای خود محکم می‌شوند.

استفاده از این ریل‌ها در مسیرهای مشخص جهت بارگذاری لوله‌های برق فولادی گالوانیزه مناسب است.

در نصب سینی کابل، سی چنل ها مانند بست عمل می‌کنند و ساپورت سینی کابل را محکم می‌نمایند. همچنین این سی چنل به عنوان نگهدارنده عمودی (ساپورت عمودی) و نگهدارنده زیر سینی کابل و تاسیسات ساختمانی به وسیله میله راد به صورت آویز از سقف مورد استفاده قرار می گیرد.

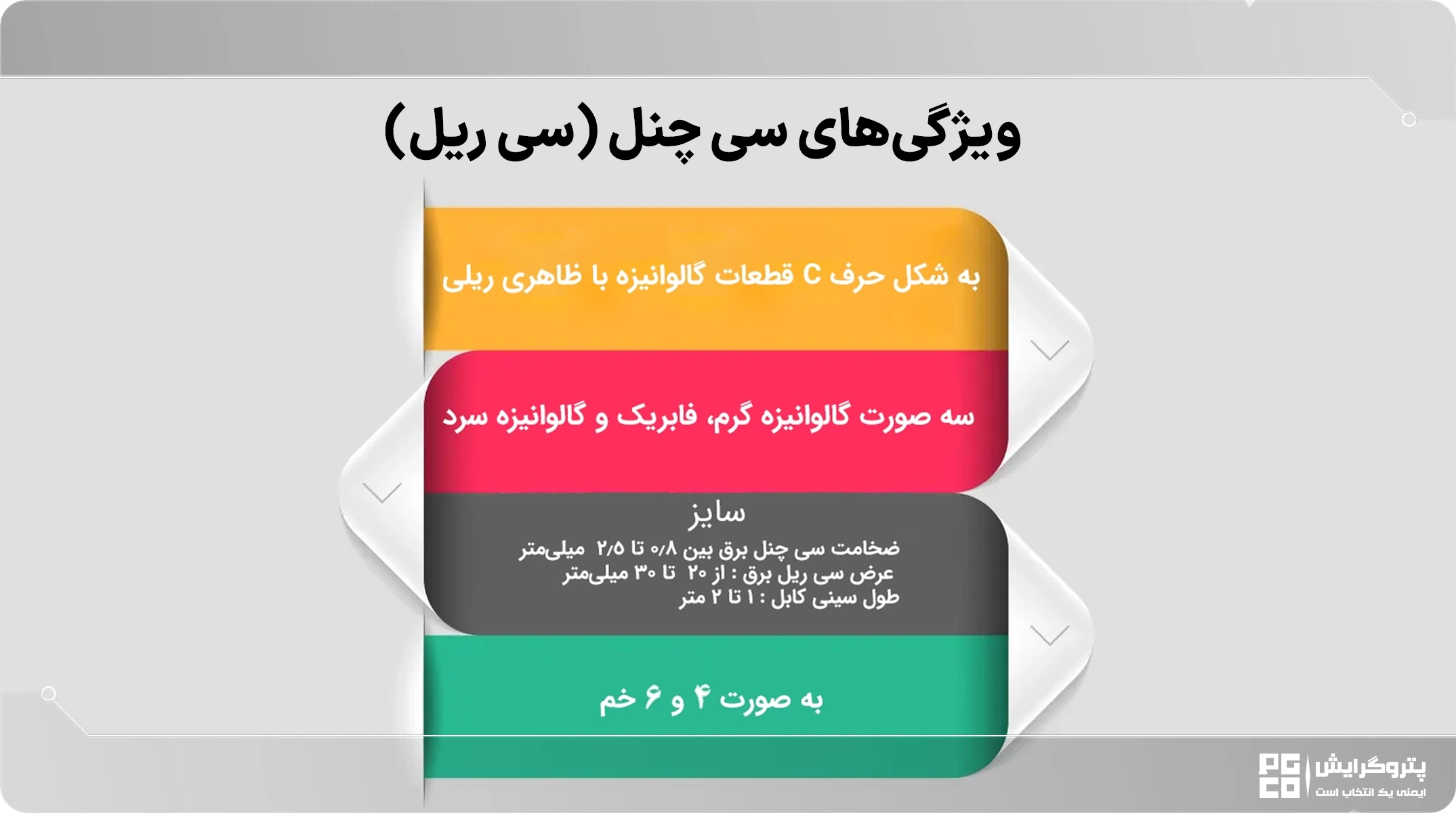

مهمترین ویژگی‌ها و مشخصات فنی سی ریل‌ها گالوانیزه چیست؟

از جمله مهمترین ویژگی‌ها و مشخصاتی که می‌توانیم برای سی ریل‌های گالوانیزه بیان نماییم، عبارتند از:

1. جنس متریال:
   فولاد گالوانیزه (Galvanized Steel): مقاومت بالا در برابر خوردگی، مناسب برای محیط‌های مرطوب و صنعتی.
   فولاد ضدزنگ آلیاژی (Stainless Steel – 304, 316): مقاوم در برابر اسیدها و مواد خورنده، مناسب برای صنایع غذایی و دارویی.
2. تحمل بار و استحکام مکانیکی:
   تحمل وزن: بسته به جنس و ضخامت، از چند ده تا چند صد کیلوگرم
   استانداردهای تست بارگذاری: DIN EN 61537 برای تحمل وزن و بارگذاری دینامیکی.
3. سوراخ‌کاری استاندارد:
   فواصل سوراخ‌ها: معمولاً 25 تا 50 میلی‌متر برای نصب آسان اتصالات
   قطر سوراخ‌ها: بین 6 تا 12 میلی‌متر بسته به مدل و کاربرد
4. افزایش مقاومت مکانیکی: طراحی مقطع پروفیل به شکل C، باعث افزایش تحمل نیروهای خمشی و کششی می‌شود.
5. نصب و تنظیم پذیری بالا: امکان جابجایی سریع تجهیزات و اتصالات بدون نیاز به سوراخ‌کاری مجدد.
6. کاهش لرزش و ارتعاشات: برخی مدل‌ها دارای لاستیک‌های ضربه‌گیر هستند که لرزش تجهیزات را کاهش می‌دهند.
7. مقاومت در برابر شرایط محیطی: مدل‌های استنلس استیل و گالوانیزه گرم، در برابر خوردگی، رطوبت و حرارت مقاوم هستند.
8. سازگاری با استانداردهای نصب جهانی: قابلیت اتصال به تجهیزات صنعتی مطابق با استانداردهای IEC، NEMA و DIN

انواع سی چنل کدام است؟

سی چنل‌ها از نظر فاکتورهای مختلف به انواع مختلفی طبقه می‌شوند:

1. انواع سی چنل از نظر ساختار
2. انواع سی ریل یا سی چنل از نظر متریال یا نوع گالوانیزه
3. انواع سی چنل از نظر ویژگی ابعادی

انواع سی چنل بر اساس شکل ساختار

1. سی‌چنل ساده یا استاندارد: پروفیل C معمولی با لبه‌های صاف که برای سازه‌های سبک، زیرسازی سقف کاذب، نما و پروژه‌های تاسیساتی استفاده می‌شود.
2. سی‌چنل پانچ‌دار (سوراخ‌دار): دارای سوراخ‌های منظم برای نصب کابل‌کشی، تجهیزات برقی و لوله‌گذاری. نصب سریع‌تر و انعطاف‌پذیری بیشتری دارد.

انواع جنس ریل بست کابل (سی ریل):

سی چنل ها عمدتا به صورت فولادی و گالوانیزه تولید می‌شوند. پوشش گالوانیزه سی ریل‌ها نیز به سه صورت گالوانیزه گرم، فابریک و گالوانیزه سرد ایجاد می‌شود. پوشش گالوانیزه از سی چنل ها در برابر رطوبت تنش‌های مکانیکی، آسیب‌های مکانیکی، خوردگی و زنگ‌زدگی محافظت می‌نماید.

• سی چنل گالوانیزه گرم

سی ریل‌ها از فرم‌دهی ورق‌های فولاد (یا آهن) شکل می‌گیرند. ورق در حین فرم‌دهی و برش، دچار آلودگی‌های کارگاهی می‌شود. از این رو، پیش از گالوانیزاسیون، سی چنل فولادی را چربی‌زدایی کرده و اسیدشویی می‌کنند. سپس آن را شستشو داده و واکس‌زنی می‌کنند. این مراحل باعث پاکسازی فولاد و جذب بهتر مواد گالوانیزه می‌شود. در این مرحله، سی چنل فولادی را در وان مذابی از فلز روی (Zn)، وارد کرده و در آن غوطه‌ور می‌کنند. ضخامت پوشش گالوانیزه در این نوع گالوانیزه به 75 میکرون هم می‌رسد. این نوع ریل‌، مقاومت بسیار بالایی در برابر ضربه، فشار، رطوبت و سایر آسیب‌های محیطی دارند.

ریل گالوانیزه پس از حمام مذاب، خشک شده و اثرات شره کرده گالوانیزه، از روی آن آخالگیری می‌شود تا مانعی برای نصب و حرکت بست‌ها داخل ریل نباشد.

• سینی ریل گالوانیزه فابریک

این نوع سی چنل ها از فرم‌دهی ورق‌های گالوانیزه تولید می‌شوند. در حقیقت پروسه گالوانیزاسیون پیش از تولید ریل و روی ورق خام انجام می‌گیرد. ضخامت پوشش گالوانیزه تا 20 میکرون است. مقاومت این نوع سی ریل‌ها از ریل‌های گالوانیزه گرم در برابر رطوبت کمتر است. اما با توجه به ذات فولاد، مقاومت بالایی در مقابل تنش‌های مکانیکی دارد. از این رو با مناطق با درجه رطوبت بالا خیلی توصیه نمی‌شود.

• سی چنل گالوانیزه سرد

این نوع سی چنل پس از تولید با ورق فولاد سیاه (یا آهن)، وارد بخش گالوانیزاسیون می‌شود. ریل آماده شده و خم خورده، پس از چربی زدایی، اسیدشویی و آماده سازی، مواد گالوانیزه بر روی سطح آن اسپری می‌شود. ضخامت پوشش گالوانیزه آن بسیار کم و حدود 5 الی 8 میکرون است. به همین دلیل نسبت به 2 مدل قبلی مقاومت کمتری در برابر رطوبت و تنش‌های محیطی دارد. این محصول بازار قدرتمندی در فروش ریل‌های گالوانیزه ندارد. از آنجا که تولید آن بسیار محدود است، بسیاری از افراد در بازار تجهیزات برقی، سی ریل‌های فابریک را به عنوان ریل‌های گالوانیزه سرد می‌شناسند.

ابعاد سی ریل ها چقدر است؟

ریل کابل برق سی چنل بصورت شاخه‌های 2 متری و 3 متری تولید می‌شوند. همچنین از ورق با ضخامت‌های 0.8 الی 2.5 میلی‌متر توسط تولید‌کننده‌های مختلف تولید و در  بازار عرضه می‌گردد.

• ضخامت سی چنل برق بین 0.8 تا 2.5  mm
• عرض سی ریل برق : از 20mm  تا 30 mm
• طول سینی کابل : 1 تا 2 m
• ورق مصرفی : ورق فولادی ST37
• نوع روکش : ورق فابریک و گرم

نکته: با توجه به اینکه پتروگرایش یک تولیدکننده مستقل لوله و اتصالات گالوانیزه برقی است، توانایی تولید انواع ریل گالوانیزه در ابعاد سفارشی را نیز دارد.

ساپورت سی چنل چیست؟

به مجموعه‌ای از قطعات و اتصالاتی اتلاق می‌شود که برای نصب، مهار و پشتیبانی سی چنل‌ها در سازه‌های مختلف به کار می‌روند. ساپورت‌ها شامل بست، براکت، پیچ و مهره و دیگر اتصالات هستند که سی چنل را در جای خود محکم نگه می‌دارند.

هرچند این تصور وجود دارد که سی چنل بخشی از ساپورت سینی‌های کابل است و ساپورت سی چنل، همان سی چنل است. اما ساپورت سی چنل، خودِ سی چنل نیست، بلکه قطعاتی برای نگهداری و نصب آن هستند.

کاربرد سی ریل چیست؟

سی ریل‌ها به دلیل طراحی مقاوم و انعطاف‌پذیر خود، در صنایع مختلف برای نصب و نگهداری تجهیزات به کار می‌روند. مهم‌ترین کاربردهای آن عبارت‌اند از:

• صنایع برق و تاسیسات الکتریکی

نصب سینی کابل و نردبان کابل: به‌عنوان پایه نگهدارنده برای مدیریت کابل‌ها در تاسیسات صنعتی و تجاری.

نگهداری لوله‌های برق: جلوگیری از افتادگی و نظم‌دهی لوله‌های برق و سیستم‌های سیم‌کشی.
سیستم‌های توزیع نیرو و تابلوهای برق: استفاده در تابلوهای برق صنعتی برای نصب تجهیزات کنترلی و حفاظتی.

• صنایع مکانیکی و سازه‌ای

نصب و نگهداری تجهیزات مکانیکی: استفاده در خطوط تولید و مونتاژ برای نگهداری قطعات صنعتی.

ساخت اسکلت‌های فلزی سبک: به‌عنوان پروفیل نگهدارنده در پروژه‌های عمرانی و ساختمانی.

سیستم‌های متحرک و جرثقیل‌های سقفی: به‌عنوان ریل برای حرکت تجهیزات و باربرداری.

• صنایع خودروسازی و حمل‌ونقل

ریل‌های راهنما برای تجهیزات متحرک: استفاده در سیستم‌های هدایت قطعات و ماشین‌آلات.
پشتیبانی از سیم‌کشی‌های الکتریکی در وسایل نقلیه صنعتی: نگه‌داشتن کابل‌ها و سیم‌های برق در کامیون‌ها و تجهیزات صنعتی.

• سیستم‌های لوله‌کشی و تهویه مطبوع (HVAC)

نگهداری کانال‌های تهویه و سیستم‌های گرمایشی و سرمایشی: استفاده به‌عنوان بست نگهدارنده برای کانال‌های تهویه و تأسیسات مکانیکی.
نصب سیستم‌های لوله‌کشی گاز و آب: به‌عنوان بست نگهدارنده برای لوله‌های گاز و تأسیسات لوله‌کشی صنعتی.

• صنایع نفت، گاز و پتروشیمی

حمل و نگهداری کابل‌های کنترل و ابزار دقیق: مورد استفاده در پالایشگاه‌ها و سکوهای نفتی.
استفاده در محیط‌های با رطوبت و خوردگی بالا: سی ریل‌های گالوانیزه گرم و استنلس استیل در محیط‌های خورنده به‌عنوان نگهدارنده کابل‌ها و تجهیزات صنعتی کاربرد دارند.

• سیستم‌های روشنایی و امنیتی

نصب چراغ‌ها و پروژکتورها: به‌عنوان نگهدارنده پایه‌های روشنایی در تاسیسات صنعتی و تجاری.
سیستم‌های امنیتی و دوربین‌های مداربسته: برای نصب تجهیزات نظارتی و کابل‌های ارتباطی.
lass=”yoast-text-mark” />>سی ریل‌های گالوانیزه بر اساس استاندارد ISO و BS تولید می‌گردد.

</p>

سی ریل بست چنگالی چیست؟

سی ریل بست چنگالی، همان سی ریل (سی چنل) است که شیبه به رگال عمل می‌کند و بست‌های چنگالی در داخل آن قرار گرفته و لوله یا سینی کابل به بست‌ها چفت می‌شود. این ترکیب در صنایع برق، مکانیک و تاسیسات ساختمانی بسیار کاربردی است و به دلیل سهولت نصب و استحکام بالا، محبوبیت زیادی دارد.

مزیت استفاده از سی ریل گالوانیزه چیست؟

سی ریل‌ها (C-Rail) در صنایع مختلف، به‌ویژه در سیستم‌های برق‌رسانی، سینی کابل و تجهیزات تاسیساتی، کاربرد گسترده‌ای دارند. در ادامه برخی از مزایای اصلی آن‌ها را بیان می‌کنیم:

1. نصب آسان و سریع: طراحی استاندارد سی ریل‌ها باعث می‌شود که نصب تجهیزات به‌سرعت و بدون نیاز به جوشکاری انجام شود.
2. عدم محدودیت نصب: سی ریل‌ها بر هر سطحی و در هر ارتفاعی قابل نصب هستند. مثل دیوار، سقف، کف، ستون‌ها و پایه‌های فلزی و ….
3. افزایش استحکام و ایمنی: ساختار مقاوم و طراحی بهینه سی ریل‌ها باعث استحکام بیشتر تجهیزات و ایمنی بالاتر در سیستم‌های برق‌رسانی می‌شود.
4. امکان تنظیم و تغییر موقعیت تجهیزات: به دلیل داشتن شیارها و سوراخ‌های استاندارد، تجهیزات مختلف را می‌توان روی آن‌ها جابه‌جا کرد یا موقعیتشان را تنظیم نمود.
5. کاهش هزینه‌های نگهداری و تعمیرات: استفاده از سی ریل‌ها هزینه‌های نصب، تعمیر و نگهداری تجهیزات را کاهش می‌دهد.
6. قابلیت استفاده در محیط‌های مختلف: برخی از انواع سی ریل‌ها دارای پوشش گالوانیزه هستند که آنها را در برابر رطوبت و خوردگی مقاوم می‌سازد.
7. سازگاری با تجهیزات جانبی: سی ریل‌ها قابلیت اتصال به انواع بست، نگهدارنده کابل و دیگر تجهیزات تاسیساتی را دارند.
8. استفاده در سیستم‌های برق صنعتی و ساختمانی: این تجهیزات برای نگه‌داشتن کابل‌ها، لوله‌های برق و دیگر قطعات در تاسیسات صنعتی و ساختمانی بسیار کاربردی هستند.
9. طول عمر بالا: طول عمر مفید سی ریل‌های فولادی گالوانیزه به خصوص ریل‌های گالوانیزه گرم بسیار بالا و حدود 30 سال است. این ریل‌ها به علت مقاومت بسیار بالایی که دارند، در برابر تنش‌های محیطی بسیار مقاومند. از این رو هزینه تعمیر و نگهداری آنها بسیار ناچیز است.
