رابط سینی کابل: مهم ترین اتصال و پیوند سینی‌های کابل

رابط سینی کابل، که به نام اتصال‌دهنده سینی کابل هم شناخته می‌شود، قطعه‌ای است که برای اتصال و نگهداری سینی‌های کابل استفاده می‌شود. این رابط‌ها به‌طور معمول برای وصل کردن بخش‌های مختلف سینی کابل به یکدیگر به کار می‌روند و به این ترتیب یک مسیر پیوسته برای عبور کابل‌ها فراهم می‌آورند. این اتصال‌دهنده‌ها به‌طور خاص در سیستم‌های برق‌رسانی و شبکه‌های ارتباطی برای اطمینان از ایمنی و سازماندهی کابل‌ها طراحی شده‌اند.
رابط سینی کابل می‌تواند از مواد مختلفی مانند فولاد گالوانیزه، آلومینیوم یا پلاستیک تولید شود و با توجه به نوع و محیط استفاده، ویژگی‌های مختلفی مانند مقاومت در برابر خوردگی و بارگذاری‌های سنگین داشته باشد. طراحی صحیح و استفاده از رابط‌های مناسب، نقش مهمی در جلوگیری از آسیب به کابل‌ها و افزایش عمر مفید سیستم کابل‌رسانی دارد. البته قیمت سینی کابل و رابط آن نیز با توجه به جنس بدنه متفاوت خواهد بود.

کاربرد رابط سینی کابل:

رابط سینی کابل به منظور اتصال دو شاخه سینی کابل به یکدیگر طراحی شده است. در بسیاری از موارد، شرایط محیطی به گونه‌ای است که کابل‌ها باید مسافت‌های طولانی را طی کنند. برای محافظت از سیم‌ها و کابل‌ها در این مسیرهای طولانی و جلوگیری از آسیب‌های محیطی، نیاز به سینی کابل‌های متصل به هم داریم که به عنوان پوشش محافظ عمل کنند.
سینی کابل‌های موجود در بازار معمولا مطابق با استانداردهای جهانی ساخته می‌شوند و اندازه‌های مشخصی دارند که نمی‌توانند مسافت‌های بسیار طولانی را پوشش دهند. برای حل این مشکل، از رابط سینی کابل استفاده می‌شود. این رابط‌ها به‌طور موثر دو سینی کابل را به یکدیگر متصل می‌کنند تا مسیرهای طولانی به طور کامل پوشش داده شوند و کابل‌ها به‌خوبی محافظت شوند.

مزایای رابط سینی کابل:

1. اتصال بخش‌های مختلف سینی کابل
2. افزایش طول سینی کابل و مسیر کابل‌کشی
3. حفظ ایمنی و نظم کابل‌ها
4. سهولت در نصب و جابجایی سینی‌ها
5. مقاومت در برابر عوامل محیطی
6. افزایش دوام سیستم کابل‌رسانی
7. کاهش خطر آسیب به کابل‌ها
8. کمک به پایداری سیستم‌های برق و شبکه

جنس بدنه رابطه سینی کابل:

جنس بدنه رابط سینی کابل می‌تواند فولاد گالوانیزه، آلومینیومی، PVC و استیل استنلس باشد. با توجه به جنس بدنه سینی کابل می‌توان یکی از انواع این رابط‌ها را انتخاب و استفاده کرد. اما مقاوم‌ترین نوع رابط سینی کابل، از جنس فولاد گالوانیزه است. هر چند تمام این متریال‌ها در برابر خوردگی مقاومت بسیاردارند اما رابط سینی کابل گالوانیزه مقاومت مکانیکی و تحمل فشار بسیار بالایی دارد.

رابط سینی کابل همان تبدیل سینی کابل است؟ تفاوت رابط سینی کابل با تبدیل سینی کابل

رابط سینی کابل و تبدیل سینی کابل دو قطعه متفاوت هستند که در سیستم‌های کابل‌رسانی به کار می‌روند، اما کاربردهای آن‌ها با یکدیگر تفاوت دارد.

• رابط سینی کابل برای اتصال دو بخش از سینی‌های کابل به یکدیگر استفاده می‌شود و وظیفه آن ایجاد یک مسیر پیوسته برای عبور کابل‌ها است. این قطعه عمدتاً برای گسترش طول مسیر کابل‌کشی به کار می‌رود.
• تبدیل سینی کابل اما به منظور تغییر اندازه یا شکل سینی‌های کابل استفاده می‌شود. این قطعه برای مواقعی کاربرد دارد که نیاز است عرض یا ارتفاع سینی کابل تغییر کند تا با شرایط خاص نصب سازگار شود، مثل انتقال از یک سینی کابل بزرگ‌تر به کوچک‌تر یا بالعکس.

در نتیجه، رابط سینی کابل وظیفه اتصال مستقیم دو سینی هم‌اندازه را دارد، در حالی که تبدیل سینی کابل برای تغییر ابعاد یا شکل سینی‌ها به کار می‌رود.

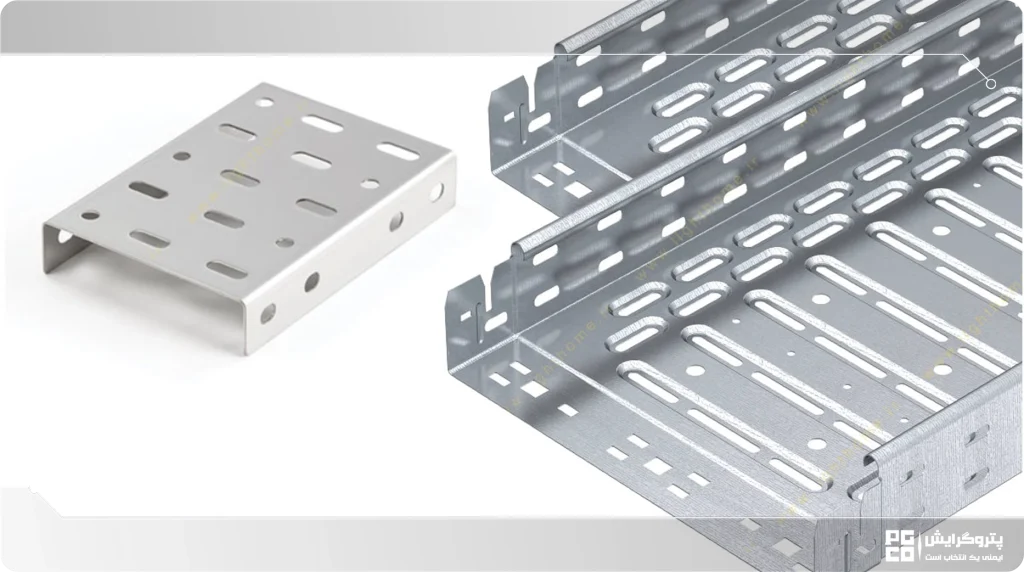

انواع رابط سینی کابل

انواع رابط سینی کابل شامل موارد زیر است:

1. رابط مستقیم: که به رابط U شکل نیز معروف است و برای اتصال دو سینی کابل در یک راستا و به صورت مستقیم استفاده می‌شود.
2. رابط زاویه‌دار (۹۰ درجه): برای اتصال سینی‌های کابل در گوشه‌ها و زوایای ۹۰ درجه به کار می‌رود.
3. رابط افقی خمیده: جهت اتصال سینی‌ها در مسیرهای منحنی و خمیده به کار می‌رود.
4. رابط عمودی (بالا یا پایین): برای تغییر مسیر سینی کابل به صورت عمودی به سمت بالا یا پایین استفاده می‌شود.
5. رابط کشویی: این نوع رابط قابلیت تنظیم طول دارد و برای مسیرهای قابل تغییر یا نیاز به انعطاف بیشتر به کار می‌رود.
6. رابط بغل بند: قطعه‌ای است که برای اتصال و تثبیت سینی کابل به دیوار یا سازه‌های دیگر استفاده می‌شود. این قطعه سینی کابل را در مسیر خود محکم نگه می‌دارد و از جابجایی یا لرزش آن
7. جلوگیری می‌کند. این گروه از رابط سینی کابل در ضخامت‌های 1 تا 2 میلی‌متری و به طول‌های 15، 18 و 20 سانتی‌متر تولید می‌گردد.

نکته: تفاوت اصلی بین رابط مستقیم و بغل بند در ظرفیت تحمل وزن کابل‌هاست. برای تعداد زیاد و بار سنگین کابل‌ها از رابط U شکل استفاده می‌شود، در حالی که برای کابل‌کشی‌های سبک‌تر و عرض‌های کوچکتر، رابط بغل بند مناسب‌تر است.

رابط نردبان کابل چیست و چه تفاوتی با رابط سینی کابل دارد؟

رابط نردبان کابل، نوعی رابط سینی کابل است که برای اتصال 2 نردبان کابل یا یک نردبان به اتصالاتی نظیر سه راهی یا زانو استفاده می‌شود و کاربردی مشابه با رابط سینی کابل دارد.
تفاوت اصلی رابط نردبان کابل با رابط سینی کابل در میزان تحمل بار و نوع طراحی آنهاست. رابط نردبان کابل برای سیستم‌های با بار سنگین طراحی شده و ساختاری مقاوم‌تر دارد. در حالی‌که رابط سینی کابل اغلب برای کابل‌های سبک‌تر به کار می‌رود و در برخی مدل‌ها حتی به صورت کشویی یا کلیپسی طراحی می‌شود. همچنین اتصال رابط نردبان به علت شکل ساختاری نردبان کابل، معمولا نیاز به پیچ‌کاری محکم‌تری دارد تا از هرگونه جابجایی یا لرزش جلوگیری شود.

رابط بغل بند سینی کابل چیست و چه کاربردی دارد؟

رابط بغل بند سینی کابل، یک ورق گالوانیزه پانچ شده با عرض آن با معمولا با دیواره سینی کابل برابر است و با پیچ شدن به لبه دیواره 2 شاخه از سینی کابل، آنها را به هم متصل می‌کند و باعث افزایش طول شاخه سینی کابل در مسیرهای طولانی‌تر می‌گردد. این رابط‌ها فقط به دیواره سینی بسته می‌شوند و برای وسط سینی یا کف سینی مناسب نیست. برخی از رابط‌های بغل‌بند را خم می‌زنند تا برای اتصال یک شاخه سینی به زانو یا سه راهی متصل کند.
رابط بغل‌بند سینی کابل زمانی استفاده می‌شود که بخواهیم دو سینی را از کنار به هم متصل کنیم. در این حالت استفاده از رابط کف سینی مناسب نیست. چون کف سینی برای اتصال سینی‌ها در امتداد طولی و پایین سینی طراحی شده و نمی‌تواند اتصالی جانبی ایمن و محکم ایجاد کند. به‌عبارت دیگر، رابط کف فقط وزن را از پایین منتقل می‌کند، ولی برای تغییر عرض یا اتصال کنار به کنار، رابط بغل‌بند ضرورت دارد.

در زمان اتصال رابط سینی کابل به چه پارامترهایی باید توجه داشت؟

1. هم‌ترازی سینی‌ها: اطمینان حاصل شود که سینی‌ها به ‌درستی هم‌راستا و بدون انحراف متصل شوند.
2. انتخاب مناسب رابط: نوع و جنس رابط باید متناسب با وزن کابل‌ها و شرایط محیطی انتخاب شود.
3. استحکام اتصال: پیچ‌ها و بست‌ها باید محکم باشند تا سینی‌ها در جای خود ثابت بمانند.
4. مقاومت در برابر خوردگی: در محیط‌های مرطوب یا خورنده، از رابط‌های مقاوم مانند فولاد گالوانیزه یا استیل ضدزنگ استفاده شود.
5. ظرفیت بار: رابط باید توانایی تحمل وزن کابل‌ها و تجهیزات را داشته باشد.
6. تهویه و فضای کافی: باید فضای کافی برای عبور جریان هوا و جلوگیری از تجمع گرما در نظر گرفته شود.
7. ایمنی کابل‌ها: طمینان از اینکه کابل‌ها در هنگام نصب آسیب نمی‌بینند یا تحت فشار نیستند.

تولید رابط سینی کابل

تولید رابط سینی کابل شامل مجموعه‌ای از مراحل طراحی، ساخت، و کنترل کیفیت است که با هدف تامین نیازهای متنوع صنعتی و محیط‌های مختلف انجام می‌شود. این فرآیند به دقت زیادی نیاز دارد تا رابط‌های تولید شده بتوانند به طور ایمن و کارآمد در نصب و محافظت از سیستم‌های کابل‌رسانی به کار گرفته شوند. در ادامه مراحل تولید به طور کامل شرح داده می‌شود:

• طراحی و مهندسی
  ابتدا نیازمندی‌ها و استانداردهای لازم برای تولید رابط سینی کابل بررسی می‌شود. با توجه به نوع کاربرد، رابط‌ها ممکن است به شکل مستقیم، زاویه‌دار ، یا خمیده و بغل بند طراحی شوند. در این مرحله، مهندسان با استفاده از نرم‌افزارهای طراحی CAD، نقشه‌های دقیق رابط را ترسیم می‌کنند. عواملی مانند ظرفیت بار، مقاومت مکانیکی و مقاومت در برابر خوردگی نیز در طراحی لحاظ می‌شوند. همچنین، نوع موادی که قرار است برای ساخت استفاده شوند، تعیین می‌شود.
• انتخاب مواد اولیه

مواد اولیه برای ساخت رابط سینی کابل بسته به نوع استفاده و محیط کاربری انتخاب می‌شود. رایج‌ترین مواد مورد استفاده، فولاد گالوانیزه، آلومینیوم، استیل ضدزنگ (استنلس استیل) و پلاستیک (PVC) است. اما محبوب‌ترین نوع رابط سینی کابل، رابط فولادی گالوانیزه محسوب می‌شود.

• برش و شکل‌دهی
  پس از انتخاب مواد، مرحله برش و شکل‌دهی آغاز می‌شود. ورق‌های فولادی در اندازه‌های مشخصی بریده شده و سپس توسط ماشین‌آلات صنعتی مانند پرس‌های هیدرولیک و دستگاه‌های خم‌کن به شکل و ابعاد مورد نیاز فرم می‌گیرند. این مرحله شامل خم‌کاری، پانچ‌کاری و ایجاد فضا یا حفره‌ها برای پیچ و مهره‌هاست. در صورتی که مستقیما با تولیدکننده سینی کابل و اتصالات آن در ارتباط باشید، قابلیت سفارش سازی و تولید رابط در فرم و ابعاد دلخواه ( خارج از استاندارد) نیز امکان‌پذیر خواهد بود.
• فرآیند گالوانیزه
  چنانچه رابط از ورق فولاد ساخته شده باشد و نیاز به گالوانیزاسیون دارد. بنابراین قطعات پس از برش و شکل‌دهی وارد فرآیند گالوانیزه می‌شوند.
  فرآیند گالوانیزاسیون به دو دسته تقسیم می‌شود: گالوانیزاسیون گرم و گالوانیزاسیون سرد.
  در گالوانیزاسیون گرم، ورق‌های فولادی در حمام مذاب فلز روی با دمای بیش از 400 درجه سانتی‌گراد غوطه‌ور می‌شوند. در این فرآیند، اتم‌های فلز روی با اتم‌های آهن واکنش داده و لایه‌ای مقاوم و پایدار بر روی سطح فولاد تشکیل می‌دهند، که باعث افزایش طول عمر و مقاومت محصول می‌شود.
  در گالوانیزاسیون سرد، فلز روی به کمک محلول‌های شیمیایی یا اسپری بر روی سطح فلز اعمال می‌شود. این روش لایه‌ای نازک‌تر از روی را ایجاد می‌کند که مقاومت کمتری نسبت به روش گالوانیزاسیون گرم دارد. گالوانیزاسیون سرد برای کاربردهایی با نیاز به محافظت کمتر و هزینه پایین‌تر مناسب است.
• جوشکاری و اتصالات
  در صورتی که رابط نیاز به قطعات جوشی یا اتصالات بیشتری داشته باشد، در این مرحله عملیات جوشکاری انجام می‌شود. جوشکاری‌های لازم بر اساس طرح و نیاز انجام می‌شود تا اتصالات محکم و قابل اطمینان ایجاد گردد. پس از جوشکاری، محل جوش، با اسپری زینکا پوشانده می‌شود تا احتمال زنگ زدگی را به حداقل یا صفر برساند.
• کنترل کیفیت
  پس از تولید هر قطعه، کنترل کیفیت انجام می‌شود. این کار به جهت کیفیت سنجی رابط انجام می‌گیرد تا اطمینان حاصل شود، رابط‌ها با استانداردهای مورد نیاز مطابقت دارند. در این مرحله، مواردی مانند استحکام ساختاری، دقت ابعادی، مقاومت به خوردگی و کیفیت پوشش گالوانیزه بررسی می‌شوند. همچنین طی تست‌های بارگذاری، از تحمل وزن مناسب توسط رابط اطمینان حاصل خواهد شد.
• پوشش‌دهی نهایی (در صورت نیاز)
  برای برخی از رابط‌ها، پوشش‌های محافظتی نهایی مانند رنگ پودری، اسپری زینکا یا پوشش‌های مقاوم در برابر حرارت اعمال می‌شود. این پوشش‌ها به افزایش مقاومت در برابر عوامل محیطی و شیمیایی کمک می‌کنند.
• بسته‌بندی و ارسال
  پس از کنترل کیفیت، رابط‌ها بسته‌بندی می‌شوند تا از آسیب‌های احتمالی در هنگام حمل‌ونقل جلوگیری شود. بسته‌بندی به نحوی انجام می‌شود که رابط‌ها به‌راحتی در محل نصب مونتاژ شوند.
