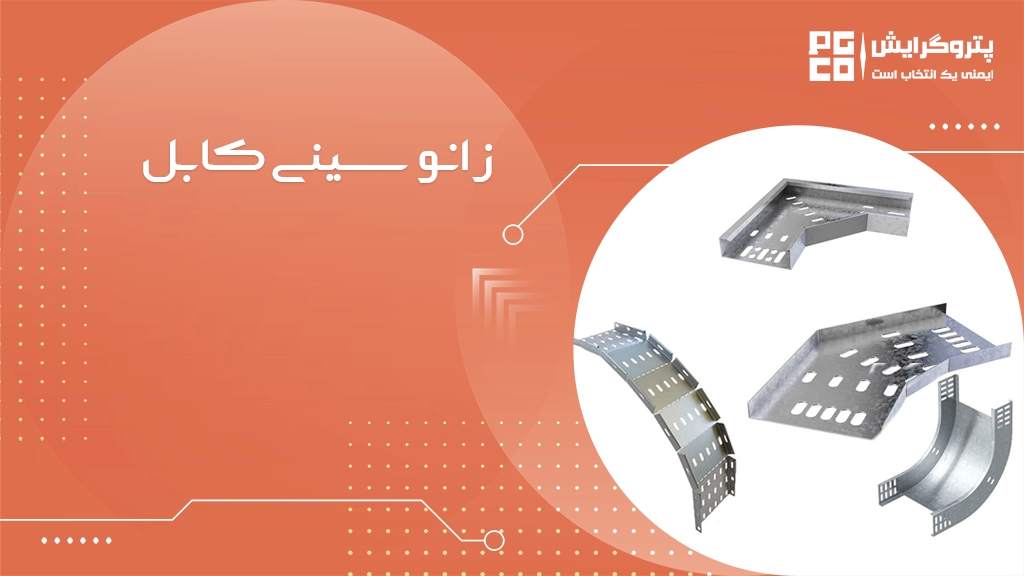

همه چیز درباره زانو سینی کابل | از ساختار تا نصب و نگهداری در پروژه‌ها

زانویی سینی کابل یکی از قطعات و اتصالات تکمیلی سینی‌ کابل است که در برخی از مسیرهای عبوری سینی‌های کابل استفاده می‌شود. این قطعه برای ایجاد زاویه در مسیر کابل‌ها به کار می‌رود و همراه با سایر اتصالات مانند سه راهی سینی کابل، کاربردی ضروری در سیستم‌های مدیریت کابل دارد. خرید سینی کابل و اتصالات آن از تولیدکنندگان معتبر اهمیت زیادی دارد. پتروگرایش، یکی از تولیدکننده سینی کابل گالوانیزه، انواع زانو سینی کابل را نیز با کیفیت بالا تولید و عرضه می‌کند.

زانویی سینی کابل چیست؟

زانوی سینی کابل یکی از اتصالات مهم در سیستم مدیریت کابل است که برای تغییر مسیر کابل‌ها در زوایای مختلف به‌کار می‌رود. این قطعه در محل‌هایی که نیاز به چرخش 45 یا 90 درجه یا سایر زوایا باشد، استفاده می‌شود و به بهبود نظم و ایمنی کابل‌ها کمک می‌کند. زانوی سینی کابل در انواع مختلف مانند زانو داخلی، خارجی و عمودی تولید می‌شود و معمولا از جنس گالوانیزه ساخته می‌شود تا در برابر خوردگی و رطوبت مقاومت بالایی داشته باشد.

استفاده از زانوی سینی کابل، به همراه سایر قطعاتی مانند جوینت سینی کابل، ساپورت سینی کابل، رابط سینی کابل و براکت سینی کابل، امکان نصب دقیق‌تر و حرفه‌ای‌تر سینی کابل را فراهم می‌کند. زانو سینی کابل در مسیرهای عبور کابل‌هایی که نیاز به تغییر زاویه دارند، مانند گوشه‌های دیوار، ستون‌ها یا طبقات، استفاده می‌شود. این قطعه به نظم‌دهی و ایمنی کابل‌ها در پروژه‌های ساختمانی، صنعتی و تاسیساتی کمک می‌کند.

انواع زانو سینی کابل کدام است؟

انواع زانوی سینی کابل از نظر شکل ظاهری:

1.  زانو افقی داخلی: این نوع زانو برای تغییر مسیر کابل‌ها به سمت داخل در مسیر افقی استفاده می‌شود. معمولا زمانی که سینی کابل باید به داخل یک دیوار یا ساختار هدایت شود، از این نوع زانو بهره می‌برند.
2. زانو افقی خارجی: این گروه از اتصالات به منظور تغییر مسیر کابل‌ها به سمت خارج در مسیر افقی طراحی شده است. این نوع معمولا در مواردی که سینی کابل از فضای داخلی به فضای خارجی یا خارج از مسیر اصلی نیاز دارد، استفاده می‌شود.
3. زانو عمودی داخلی: این زانو برای تغییر مسیر کابل‌ها به سمت پایین در مسیر عمودی به‌کار می‌رود. اغلب در فضاهایی که کابل‌ها باید به طبقات پایین‌تر هدایت شوند، از این نوع زانو استفاده می‌شود.
4. زانو عمودی خارجی: این زانو برای تغییر مسیر کابل‌ها به سمت بالا در مسیر عمودی به‌کار می‌رود. در فضاهایی که نیاز به هدایت کابل‌ها به طبقات بالاتر باشد، این نوع زانو استفاده می‌شود.

• انواع زانویی سینی کابل از نظر زاویه خمش

1. زانوی سینی کابل ۴۵ درجه: برای مواقعی استفاده می‌شود که کابل‌ها نیاز به تغییر جهت با زاویه ۴۵ درجه دارند. این زانوها متناسب با نقشه کابل‌کشی طراحی شده و به دلیل زاویه ملایم‌تر، انتقال کابل‌ها را بدون فشار یا آسیب انجام می‌دهند. از نظر متریال ساخت، زانوهای ۴۵ درجه مشابه مدل‌های ۹۰ درجه بوده و هر دو از مواد یکسانی تولید می‌شوند. بنابراین در هنگام خرید، توجه به سایز مناسب بسیار مهم است تا با نیاز پروژه هماهنگ باشد.
2. زانوی سینی کابل 90 درجه: برای تغییر مسیر کابل‌ها در زوایای قائمه استفاده می‌شود و معمولا در گوشه‌های دیوارها یا محل‌هایی که کابل‌ها باید تغییر مسیر عمودی یا افقی داشته باشند، به‌کار می‌رود. زانوی 90 درجه بر اساس عرض سینی کابل طراحی شده و در پروژه‌های صنعتی و ساختمانی کاربرد گسترده‌ای دارد.

• انواع زانو سینی کابل از نظر متریال

هرچند بیشترین تولید سینی کابل مربوط به نوع گالوانیزه گرم است، اما علاوه بر آن با متریال‌های مختلف در بازار عرضه می‌شوند که مقاومت متفاونی نسبت به هم دارند:

1. زانویی سینی کابل گالوانیزه گرم: سینی کابل فولادی در وان مذاب غوطه‌ور می‌شود و مقاومت بالایی در برابر زنگ‌زدگی و خوردگی دارد؛ این نوع زانو مناسب برای محیط‌های مرطوب و بیرونی می‌باشد.
2. زانویی سینی کابل گالوانیزه سرد: این نوع از ورق گالوانیزه تولید می‌شود و مقاومت کمتری نسبت به گالوانیزه گرم دارد؛ بیشتر برای محیط‌های داخلی استفاده می‌شود. این گروه از زانوهای سینی‌های کابل به زانوی سینی کابل فابریک نیز مشهورند.
3. زانو سینی کابل استیل: از جنس استیل ضدزنگ ساخته شده و برای محیط‌های با رطوبت بسیار بالا یا مواد شیمیایی خورنده به‌کار می‌رود.
4. زانو سینی کابل آلومینیومی: سبک و مقاوم در برابر زنگ‌زدگی، مناسب برای پروژه‌هایی که کاهش وزن تجهیزات اهمیت دارد.
5. زانو سینی کابل PVC: از پلاستیک مقاوم ساخته شده و در محیط‌های بدون خوردگی و نیاز به عایق‌بندی الکتریکی به‌کار می‌رود.

• انواع زانوی سینی کابل از نظر عرض

عرض زانوی سینی کابل می‌بایست با عرض سینی کابل همسان باشد تا بتواند با هم مطابق داشته و کیفیت نصب را تضمین کند. از این رو انواع زانو سینی کابل با عرض 5 الی 120 سانتی‌متر (در صورت نیاز عرض بیشتر) تولید و عرضه می‌گردد. عرض 10، 15، 20، 25، 30، 50، 60 و 70 سانتی‌متری از پرکاربردترین انواع زانوی سینی کابل هستند.

مشخصات فنی و ویژگی‌های زانویی سینی کابل

• جنس و متریال بدنه: زانو سینی کابل معمولا از نوع گالوانیزه گرم ساخته می‌شود که از زنگ‌زدگی و خوردگی جلوگیری می‌کند.
• ضخامت: این زانوها در ضخامت‌های مختلف تولید می‌شوند که معمولا شامل 0.5 میل، 0.7 میل، 1 میل، 1.25 میل، 1.5 میل، 2 میل و 2.5 میلی‌متر هستند، با توجه به نیاز پروژه و نوع کاربرد.
• زاویه: زانو سینی کابل در زوایای مختلف مانند 30 درجه، 45 درجه و 90 درجه تولید می‌شود تا بتواند مسیر کابل‌ها را به‌طور موثر در زوایای مختلف تغییر دهد.
• ارتفاع لبه زانو: لبه زانوی سینی کابل شامل ارتفاع ۳، ۴، ۵ و ۶ سانتی‌متر می‌باشد.
• تنوع سطح: در دو نوع بدون پانچ و پانچ شده تولید می‌شوند.
• تنوع ساختار: انواع مختلف زانو سینی کابل شامل زانو افقی داخلی، زانو افقی خارجی، زانو عمودی داخلی و زانو عمودی خارجی هستند که برای تغییر مسیر کابل‌ها در صفحات افقی و عمودی استفاده می‌شوند.
• مقاومت در برابر خوردگی: استفاده از ورق گالوانیزه گرم باعث می‌شود که این اتصالات در برابر شرایط محیطی مختلف و رطوبت مقاوم باشند، که این ویژگی به ویژه برای استفاده در محیط‌های صنعتی و بیرونی ضروری است.
• نصب آسان: زانوهای سینی کابل به‌راحتی قابل نصب و تعویض هستند و برای ارتباط بین سینی کابل‌های مختلف در پروژه‌ها به‌کار می‌روند.
• مناسب برای پروژه‌های صنعتی: این زانوها در پروژه‌های صنعتی، تجاری، ساختمانی و تأسیساتی برای هدایت و مدیریت کابل‌ها استفاده می‌شوند.

کاربرد زانو سینی کابل در کابل کشی‌ها چیست؟

• تغییر زاویه کابل‌کشی: برای هدایت کابل‌ها در زوایای 30، 45 یا 90 درجه در مسیرهای افقی یا عمودی.
• ارتباط بین سینی کابل‌ها: اتصال و هماهنگی بین سینی کابل‌های مختلف در نقاط تغییر مسیر.
• افزایش ایمنی و نظم: جلوگیری از خمیدگی و آسیب به کابل‌ها در محل‌های تغییر زاویه و کمک به مدیریت بهتر کابل‌ها.
• کاربرد در محیط‌های پیچیده: استفاده در گوشه‌های دیوارها، ستون‌ها یا طبقات مختلف در پروژه‌های ساختمانی، صنعتی و تاسیساتی.

زانو نردبان کابل چیست و چه تفاوتی با زانو سینی کابل دارد؟

زانو نردبان کابل نوعی زانو سینی کابل است که برای تغییر مسیر نردبان کابل در زاویه‌های ۹۰ یا ۴۵ درجه یا در گوشه‌های دیوار، ستون یا محل‌هایی که مسیر کابل‌کشی باید خم شود به کار می‌روند. زانو نردبان کابل دارای طراحی تقویت‌شده با ریل‌های جانبی و پله‌های فلزی است که نه‌تنها به استحکام ساختار کمک می‌کند، بلکه از افتادگی یا له شدن کابل‌ها در محل زاویه جلوگیری می‌نماید.
تفاوت اصلی زانو نردبان کابل با زانو سینی کابل در ساختار و کاربرد آنهاست. زانو نردبان کابل به دلیل طراحی مشبک و باز، برای نگهداری از کابل‌های سنگین و صنعتی مناسب است و تهویه بهتری برای کابل‌های حرارتی یا با بار زیاد فراهم می‌کند. اما زانو سینی کابل دارای کف بسته یا نیمه‌باز است و بیشتر برای مسیرهای سبک‌تر و کابل‌کشی‌های ساختمانی با حجم کابل پایین‌تر مناسب است. همچنین مقاومت مکانیکی زانوی نردبان به‌مراتب بیشتر از زانوی سینی است.

زانو سینی کابل چگونه نصب می‌شود؟

برای نصب انواع زانوی سینی کابل، ابتدا باید مسیر کابل‌کشی و محل تغییر زاویه مشخص شود. سپس زانو سینی کابل متناسب با عرض و زاویه مورد نیاز (مانند 45 یا 90 درجه) انتخاب می‌شود. این زانوها معمولاً با استفاده از سی ریل گالوانیزه یا سایر اتصالات مرتبط، به سینی‌های کابل متصل می‌شوند. سی ریل‌ها به عنوان نگهدارنده عمل کرده و باعث تثبیت و پایداری زانو و کابل‌ها در محل نصب می‌شوند.

در هنگام نصب، ابتدا باید زانو را به‌طور محکم به سینی کابل با پیچ و مهره‌های مناسب متصل کرد. سپس کابل‌ها به آرامی و با دقت از داخل زانو عبور داده می‌شوند تا از آسیب به عایق آن‌ها جلوگیری شود. استفاده از قطعات و اتصالات گالوانیزه مثل سی ریل یا یو ریل، رابط‌ها و … نه‌تنها ایمنی کابل‌ها را افزایش می‌دهد، بلکه به نظم‌دهی بهتر کابل‌کشی نیز کمک می‌کند. این تجهیزات به دلیل مقاومت بالا در برابر خوردگی، گزینه‌ای ایده‌آل برای محیط‌های مرطوب یا صنعتی هستند.

نکات مهم در هنگام نصب زانوی سینی کابل کدام است؟

1. انتخاب زانو مناسب: زانو باید از نظر عرض و زاویه با سینی کابل و نقشه کابل‌کشی سازگار باشد.
2. تثبیت محکم اتصالات: از پیچ و مهره‌های مناسب برای اتصال زانو به سینی کابل استفاده کنید.
3. استفاده از دیوایدر سینی کابل: در صورت نیاز به جداسازی مسیر کابل‌ها، از دیوایدر سینی کابل در محل نصب زانو استفاده کنید.
4. بررسی استحکام جویسی ریل گالوانیزه: ریل‌های نگهدارنده باید محکم نصب شوند تا از لرزش یا جابه‌جایی زانو جلوگیری شود.
5. جلوگیری از فشار به کابل‌ها: کابل‌ها را با دقت و بدون ایجاد خمیدگی یا فشار بیش ‌از حد از زانو عبور دهید.
6. توجه به شرایط محیطی: در محیط‌های مرطوب یا خورنده، از زانوهای گالوانیزه یا استیل ضدزنگ استفاده کنید.
7. هماهنگی با استانداردها: نصب باید بر اساس استانداردهای ایمنی و فنی انجام شود تا از بروز مشکلات جلوگیری گردد.
