سه راهی سینی کابل چیست؟ اهمیت و نقش آن در مدیریت کابل‌های برق

سه راهی سینی کابل، نوعی سینی کابل است که به عنوان اتصالات سینی کابل شناخته می‌شود. این گروه از سینی‌های کابل غالبا به شکل “T” طراحی و تولید می‌شوند و زمانی که نیاز به یک انشعاب مجزا باشد، از این گروه سینی کابل استفاده می‌شود. انشعاب سه راهی سینی کابل یا سه راهی نردبان کابل معمولا در فواصل 90 درجه طراحی می‌شود.

نیاز به سه راهی سینی کابل در اکثر پروژه‌های کابل‌کشی احساس می‌شود. از این رو هنگام خرید سینی‌کابل یا خرید نردبان کابل نیاز به سه راهی آن را حتما بسنجید و از آن غافل نشوید.

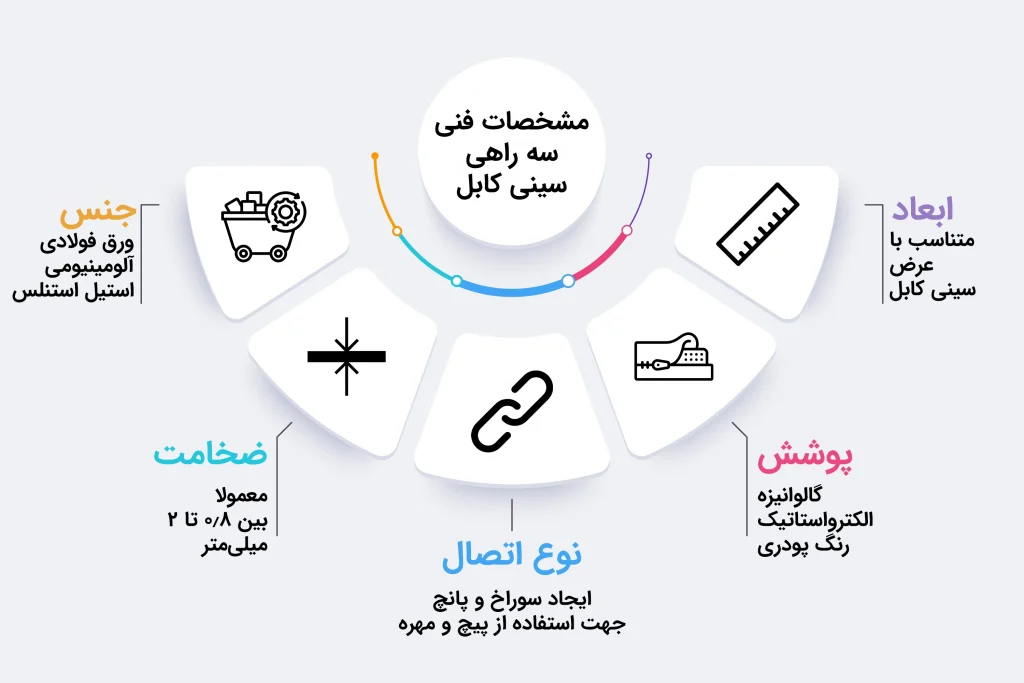

مشخصات فنی سه راهی سینی کابل

• جنس: سه راهی‌های سه راهی‌ها همانند سینی کابل معمولا از ورق فولادی ساخته می‌شود که مقاومت بالایی در برابر خوردگی دارد. اما نوع آلومینیومی و استیل استنلس آن نیز در بازار وجود دارد.
• ابعاد: ابعاد سه راهی متناسب با سایز سینی کابل است تا به راحتی با آن منطبق و متصل شود. معمولا در سایزهای استانداردی مانند 50×50، 100×100، 200×200 و غیره تولید می‌شود.
• ضخامت: ضخامت ورق با توجه به میزان بار کابل‌ها و نوع کاربرد، معمولا بین 0.8 تا 2 میلی‌متر است.
• پوشش: پوشش گالوانیزه، الکترواستاتیک یا رنگ پودری برای افزایش مقاومت در برابر خوردگی و محیط‌های خورنده استفاده می‌شود.
• نوع اتصال: دارای سوراخ‌هایی برای پیچ و مهره جهت اتصال به سینی کابل و همچنین دارای خم‌هایی برای استحکام بیشتر است.

انواع سه راهی سینی کابل

انواع مختلفی از سه‌راهی سینی کابل وجود دارد که به شکل و نوع اتصال آن‌ها بستگی دارد. برخی از انواع رایج شامل:

1. سه‌راهی T شکل :(Tee Junction) این نوع سه‌راهی برای تقسیم کابل‌ها به دو مسیر در زاویه 90 درجه استفاده می‌شود.
2. سه‌راهی Y شکل :(Y Junction) برای تقسیم کابل‌ها به دو مسیر با زاویه کمتر از 90 درجه کاربرد دارد.
3. سه‌راهی L شکل :(L Junction) برای تغییر مسیر کابل‌ها به زاویه 90 درجه در یک جهت استفاده می‌شود.

این تفاوت در شمایل سه راهی، برای انواع نردبان کابل و سینی کابل قابل استفاده و پشتیبانی است و انواع مسیرهای عبور کابل را در هر شرایطی مهیا می‌کند.

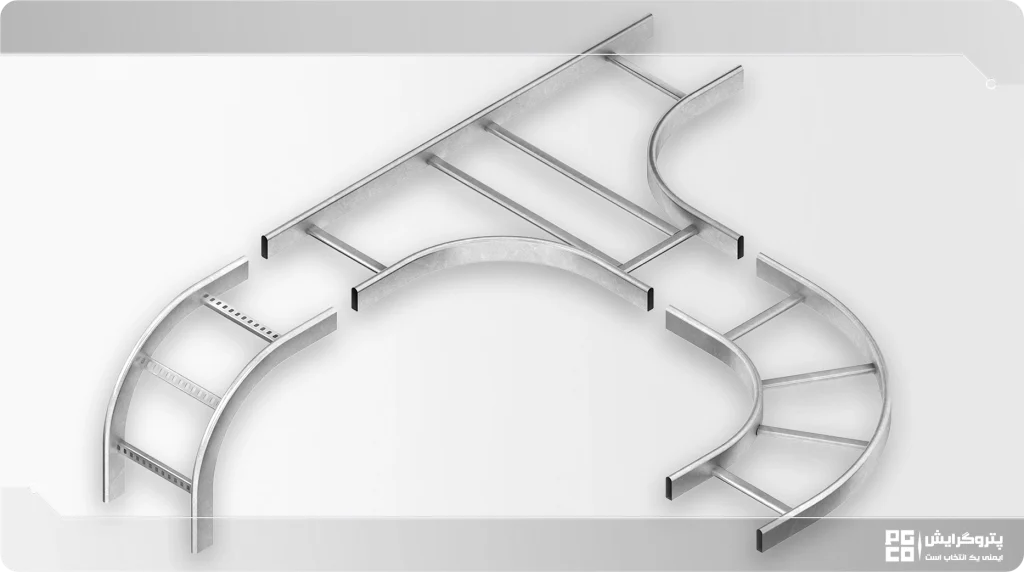

عملکرد و کاربرد سه راهی سینی کابل

سه راهی سینی کابل در سیستم‌های مدیریت کابل به منظور ایجاد انشعاب و تقسیم مسیرهای کابل‌ها استفاده می‌شود. کاربردهای اصلی این قطعه عبارتند از:

1.  تقسیم مسیر کابل‌ها: سه راهی به کابل‌ها اجازه می‌دهد تا از یک مسیر اصلی به دو مسیر جداگانه تقسیم شوند، که این موضوع در توزیع برق، اطلاعات، یا سیستم‌های کنترلی بسیار مفید است.
2. مدیریت بهتر کابل‌ها: با استفاده از سه راهی، می‌توان کابل‌ها را به صورت منظم‌تر و با سازماندهی بهتر در مسیرهای مختلف هدایت کرد، که این امر در نصب و نگهداری آسان‌تر و کاهش پیچیدگی سیستم مؤثر است.
3. کاهش تداخل کابل‌ها: با جدا کردن کابل‌های برق، اطلاعات، یا دیگر سیستم‌ها در مسیرهای مختلف، می‌توان از تداخل الکترومغناطیسی و نویز جلوگیری کرد و کارایی سیستم را افزایش داد.

مزایای‌ استفاده از سه راهی سینی کابل

1. مدیریت بهینه کابل‌ها
2. افزایش انعطاف‌پذیری در طراحی کابل‌کشی
3. کاهش تداخل الکترومغناطیسی
4. اجرا تغییر جهت در صورت نیاز
5. سهولت در نگهداری و تعمیرات
6. بهبود ایمنی و نظم سیستم‌ها

مکانیزم عملکرد سه راهی سینی کابل

عملکرد سه راهی سینی کابل به گونه‌ای است که کابل‌ها از یک بخش وارد شده و پس از تغییر جهت تدریجی در داخل آن، از دو بخش دیگر خارج می‌شوند. این تغییر جهت آرام باعث می‌شود که کابل‌ها از آسیب در امان بمانند. سه راهی‌های سینی کابل برای انطباق با انواع سینی کابل، در شمایل مختلف طراحی شده‌اند و در ابعاد و جنس‌های گوناگونی تولید می‌شوند. انتخاب نوع مناسب آن با توجه به اندازه و نوع سینی کابل و شرایط محیطی انجام می‌شود.

در هنگام نصب، ابتدا باید سینی‌های کابل در موقعیت صحیح قرار گیرند. سپس، سه راهی در محل مورد نظر نصب شده و در صورت نیاز با پیچ و مهره به سینی‌ها متصل می‌شود. برخی از مدل‌ها نیز بدون نیاز به پیچ، از طریق شیارهای روی بدنه به سینی‌ها متصل می‌شوند. طراحی این قطعه به گونه‌ای است که به راحتی در محل خود قرار گرفته و ثابت می‌ماند، و برای اطمینان بیشتر می‌توان از پیچ و مهره نیز استفاده کرد.

سه راهی سینی کابل گالوانیزه عرض 50 سانتی متر

سه راهی سینی کابل گالوانیزه با عرض 50 سانتی‌متر به‌عنوان یکی از اجزای اصلی در مدیریت کابل‌های حجیم و سنگین در پروژه‌های بزرگ شناخته می‌شود. این نوع سه راهی معمولا برای سیستم‌های برقی و مخابراتی طراحی شده که نیاز به هدایت تعداد زیادی کابل دارند. جنس آن از فولاد گالوانیزه است که باعث افزایش مقاومت آن در برابر زنگ‌زدگی و شرایط جوی نامساعد می‌شود.

عرض 50 سانتی‌متر این سه راهی امکان تقسیم و هدایت کابل‌های حجیم و متنوع را فراهم می‌کند. طراحی آن به گونه‌ای است که نصب و اتصال به سینی‌های کابل با ابعاد مشابه به‌راحتی انجام می‌گیرد، و این امر به کاهش شلوغی و ایجاد نظم در محیط‌های صنعتی و تجاری کمک می‌کند. همچنین، با توجه به ظرفیت بالای این سه راهی، می‌توان از آن در محیط‌های با ترافیک بالای کابل‌ها استفاده کرد و از آسیب‌دیدگی کابل‌ها جلوگیری کرد. به‌طور کلی، این قطعه به بهبود ایمنی و کارایی سیستم‌های الکتریکی و مخابراتی کمک می‌کند.

سه راهی سینی کابل گالوانیزه عرض 40 سانتی متر

سه راهی سینی کابل گالوانیزه با عرض 40 سانتی‌متر یک گزینه مناسب برای مدیریت کابل‌های متوسط تا بزرگ در پروژه‌های صنعتی و تجاری است. این نوع سه راهی از فولاد گالوانیزه ساخته شده که به آن مقاومت بالا در برابر خوردگی و آسیب‌های محیطی می‌بخشد. عرض 40 سانتی‌متر این امکان را می‌دهد که چندین کابل به‌طور همزمان از یک مقطع به دو مقطع دیگر تقسیم شوند، که این ویژگی برای سیستم‌های برقی و مخابراتی بسیار مفید است.

طراحی این سه راهی به گونه‌ای است که نصب آن به سینی‌های کابل با ابعاد مشابه به‌راحتی صورت می‌گیرد. این ویژگی کمک می‌کند تا کابل‌ها به صورت منظم و بدون تداخل در محیط‌های شلوغ قرار بگیرند. همچنین، با توجه به طراحی محکم و استحکام بالای آن، می‌توان از این سه راهی در پروژه‌هایی که نیاز به ایمنی و عملکرد بالای سیستم دارند، بهره‌برداری کرد. در نتیجه، سه راهی سینی کابل گالوانیزه عرض 40 سانتی‌متر به بهبود کارایی و کاهش خطرات احتمالی در مدیریت کابل‌ها کمک می‌کند.

سه راهی سینی کابل گالوانیزه عرض 30 سانتی‌متر

سه راهی سینی کابل گالوانیزه با عرض 30 سانتی‌متر یکی از انواع سینی کابل در سیستم‌های مدیریت کابل است که به منظور تقسیم مسیر کابل‌ها به سه شاخه مختلف استفاده می‌شود. این گروه از اتصالات سینی کابل، بیشترین مقدار مصرف را دارد. عرض صفحه آن در هر 3 جهت 30 سانتی‌متر است. این سه راهی ها به سینی‌‌های با عرض 30 سانتی‌متر متصل می‌شوند و برای پروژه‌هایی مناسب است که حجم متوسطی از کابل‌ها باید در چند مسیر متفاوت هدایت شوند.

این نوع سه راهی‌های سینی کابل با برخورداری از پوشش گالوانیزه، مقاومت و طول عمر بالایی دارند و در محیط‌های صنعتی و تجاری که مدیریت منظم کابل‌ها ضروری است، بسیار کارآمد هستند. طراحی دقیق و استاندارد این سه راهی‌ها امکان نصب آسان آن‌ها بر روی سینی‌های کابل هم‌سایز را فراهم می‌کند، که در نتیجه باعث صرفه‌جویی در فضا و ارتقای ایمنی سیستم‌های برقی و مخابراتی می‌شود.

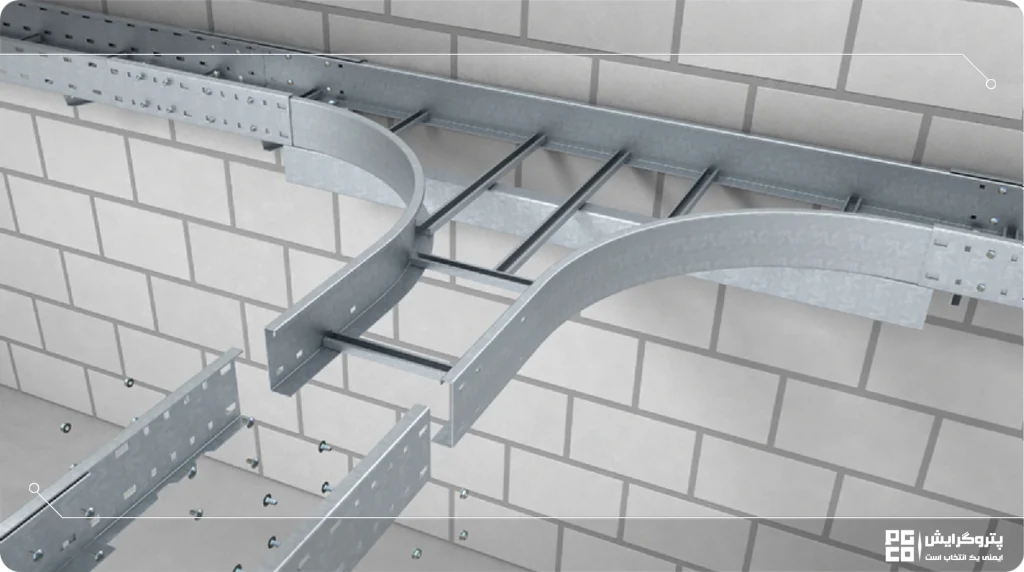

سه راهی سینی کابل گالوانیزه عرض 20 سانتی متر

سه راهی سینی کابل گالوانیزه با عرض 20 سانتی‌متر برای مدیریت کابل‌های با حجم متوسط در سیستم‌های برقی و مخابراتی طراحی شده است. این قطعه از فولاد گالوانیزه تولید می‌شود و با پوشش ضدخوردگی خود، مقاومت بالایی در برابر شرایط محیطی و رطوبت دارد. عرض 20 سانتی‌متر آن مناسب پروژه‌هایی است که نیاز به مدیریت کابل‌های بزرگ‌تر یا تعداد بیشتری از کابل‌ها دارند.

این سه راهی به راحتی به سینی‌های کابل با ابعاد مشابه متصل می‌شود و نصب آن سریع و آسان است. همچنین به دلیل طراحی مستحکم و دقیق، از کابل‌ها در مقابل آسیب‌های احتمالی محافظت می‌کند و باعث بهبود ایمنی و کارایی سیستم‌های الکتریکی و مخابراتی می‌شود.

سه راهی سینی کابل گالوانیزه عرض 10 سانتی متر

سه راهی سینی کابل گالوانیزه با عرض 10 سانتی‌متر یک قطعه کوچک اما کاربردی در سیستم‌های مدیریت کابل است که برای انشعاب کابل‌ها به سه مسیر مختلف استفاده می‌شود. این سه راهی از جنس فولاد گالوانیزه تولید شده که مقاومت بالایی در برابر خوردگی و شرایط محیطی سخت دارد. عرض 10 سانتی‌متر این قطعه مناسب پروژه‌هایی با تعداد کمتر کابل یا کابل‌های باریک‌تر است.

این سه راهی به دلیل طراحی فشرده و کارآمد خود، نصب آسانی دارد و به راحتی به سینی‌های کابل با ابعاد مشابه متصل می‌شود. همچنین به دلیل استفاده از گالوانیزه در ساختار آن، قابلیت استفاده در محیط‌های داخلی و خارجی را دارا است و برای پروژه‌هایی که نیاز به حفظ ایمنی و مدیریت بهتر کابل‌ها دارند، بسیار مناسب است.

سه راهی نردبان کابل چیست و چه تفاوتی با سه راهی سینی کابل دارد؟

سه راهی نردبان کابل، با کارایی و عملکرد مشابه به سه راهی سینی کابل است. این قطعه نیز با ساختاری شبیه به شکل حرف “T” طراحی شده و امکان انشعاب کابل‌ها در سه جهت مختلف را فراهم می‌سازد. به‌گونه‌ای که مسیر اصلی حفظ شده و یک مسیر فرعی جدید به آن متصل می‌شود. به دلیل طراحی مشبک نردبان، سه‌راهی‌های آن نیز دارای پله‌های تقویت‌شده هستند تا کابل‌های سنگین‌تر را به‌خوبی نگه دارند و مانع خم شدن یا آسیب دیدن آن‌ها در محل انشعاب شوند.
تفاوت سه‌راهی نردبان کابل با سه‌راهی سینی کابل در شکل و استحکام ساختاری و نوع تهویه آنهاست. سه‌راهی نردبان به دلیل طراحی باز و مشبک، مناسب فضاهایی است که به تهویه بیشتر و تحمل وزن بالاتر کابل‌ها نیاز دارند؛ مثلا در پروژه‌های صنعتی یا دیتاسنترها. اما سه‌راهی سینی کابل به‌طور معمول در پروژه‌های ساختمانی و مسیرهای سبک‌تر استفاده می‌شود و اغلب طراحی بسته یا نیمه‌باز دارد و برای حفاظت کابل‌های ضعیف‌تر مناسب‌تر است. همچنین اتصال سه راهی در مدل نردبانی نیازمند پیچ و مهره‌کاری مقاوم‌تری است.

مراحل ساخت سه راهی سینی کابل

عملیات ساخت سه راهی سینی کابل همانند مراحل تولید سینی کابل شامل چند مرحله اصلی است:

1. برش‌کاری: ورق‌های آهن پس از ورود به کارخانه و گذراندن مراحل کنترل کیفیت، به بخش برش منتقل می‌شوند. سپس در ابعاد مشخص و مطابق با استانداردها برش می‌خورند.
2. پانچ‌کردن: ورق‌های برش‌خورده به واحدهای پانچ منتقل شده و با استفاده از پرس‌های ضربه‌ای و قالب‌های پیشرفته، پانچ می‌شوند. این پانچ‌ها باید بدون پلیسه باشند تا آسیبی به کابل‌ها وارد نکنند.
3. خم‌کاری: در این مرحله، سه راهی سینی کابل بر اساس ابعاد برش خورده در عرض و ارتفاع خم می‌شود.
4. عملیات جوشکاری: تمامی مراحل جوشکاری با استفاده از دستگاه جوش CO₂ انجام می‌شود تا بدون زائده‌های جوشی، اجزاء به یکدیگر متصل شوند.

سوالات متداول

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”سه‌راهی نردبان کابل گالوانیزه چگونه نصب می‌شود؟” answer-0=”برای نصب سه‌راهی نردبان کابل گالوانیزه، ابتدا نردبان‌ها را در محل اتصال قرار داده، سپس سه‌راهی را روی نقطه تقاطع گذاشته و با پیچ و مهره مخصوص یا بست اتصال‌دهنده محکم می‌کنند. حتماً تراز بودن و استحکام محل نصب بررسی شود. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”تفاوت سه‌راهی سینی کابل و نردبان کابل چیست؟” answer-0=”تفاوت سه‌راهی سینی کابل و نردبان کابل در شکل ظاهری آنهاست. سه راهی سینی کابل یک صفحه صاف پانچ شده است. اما سه راهی نردبان کابل، ظاهری نردبانی دارد. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h2″ question-0=”کاربرد سه‌راهی سینی کابل در چه پروژه‌هایی است؟” answer-0=”از سه راهی سینی کابل (یا نردبان کابل) برای تغییر مسیر برخی از کابل‌ها با حفظ مسیر ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”سه‌راهی کابل گالوانیزه بهتر است یا رنگ‌خورده؟” answer-0=”قطعا سه راهی گالوانیزه بهتر است چون رنگ در مدت زمان کوتاهی تحت تاثیر هوا و دمای محیط بافت خود را از دست داده و میریزد. در نتیجه مدام باید سینی کابل را رنگ کنید که هزینه و زمان زیادی را پرداخت کنید. اما سینی کابل گالوانیزه با دوام و طول‌عمر بالا، امنیت خود و پروژه را حفظ می‌کند. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”روش اتصال سه‌راهی به سینی کابل چگونه است؟” answer-0=”برای اتصال سه‌راهی به سینی کابل، ابتدا لبه‌های سینی را در محل تقاطع برش می‌دهند، سپس سه‌راهی را در محل قرار داده و با استفاده از پیچ و مهره، بست رابط یا کلمپ مخصوص، سینی‌ها را به سه‌راهی محکم متصل می‌کنند. رعایت تراز و استحکام اتصال الزامی است. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”ضخامت استاندارد برای سه‌راهی کابل چقدر است؟” answer-0=”ضخامت بدنه سه راهی‌ها با توجه به میزان بار کابل‌ها و نوع کاربرد، معمولا بین 0.8 تا 2 میلی‌متر است. به ندرت 2.5 تا 3 میل هم تولید می‌شود. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”آیا سه‌راهی نردبان کابل در فضای بیرونی قابل استفاده است؟” answer-0=”بله. چنانچه با متریال گالوانیزه و ضد زنگ باشد، امکان استفاده در فضای بیرونی نیز وجود دارد. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”بهترین برند سه‌راهی سینی کابل کدام است؟” answer-0=”شرکت‌های متعددی همراه با سینی کابل اتصالاتی نظیر سه راهی را تولید می‌کنند. پتروگرایش یکی از تولیدکنندگان سه راهی سینی کابل گالوانیزه با برند PGCO است که در کنار سینی و نردبان کابل انواع اتصالات آنها را نیز تولید و عرضه می‌نماید. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”آیا سه‌راهی سینی کابل قابل سفارش سفارشی هم هست؟” answer-0=”بله. چنانچه به تولیدکننده (مثل شرکت پتروگرایش) سفارش دهید، امکان تولید با ابعاد غیر استاندارد و شرایط سفارشی سازی نیز وجود دارد. تولیدکننده به علت داشتن دستگاه‌های مربوطه می‌تواند سینی با ویژگی‌های سفارشی تولید کند. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=” مقاومت سه‌راهی گالوانیزه در برابر زنگ‌زدگی چقدر است؟” answer-0=”مقدار مقاومت سه راهی سینی کابل به نوع گالوانیزاسیون و محل نصب (سختی شرایط) بستگی دارد. سه راهی با گالوانیزه گرم و ضخامت پوشش بیشتر، بیشترین مقاومت را در برابر تنش‌ها دارد. تا زمانی که پوشش گالوانیزه در هر حالتی آسیب نبیند، مقاومت سینی کابل تضمینی است.” image-0=”” count=”1″ html=”true”]
