چگونه ابعاد مناسب سینی کابل را برای پروژه خود انتخاب کنیم؟
- بدون دیدگاه
- زمان مطالعه: 10 دقیقه
فهرست مطالب

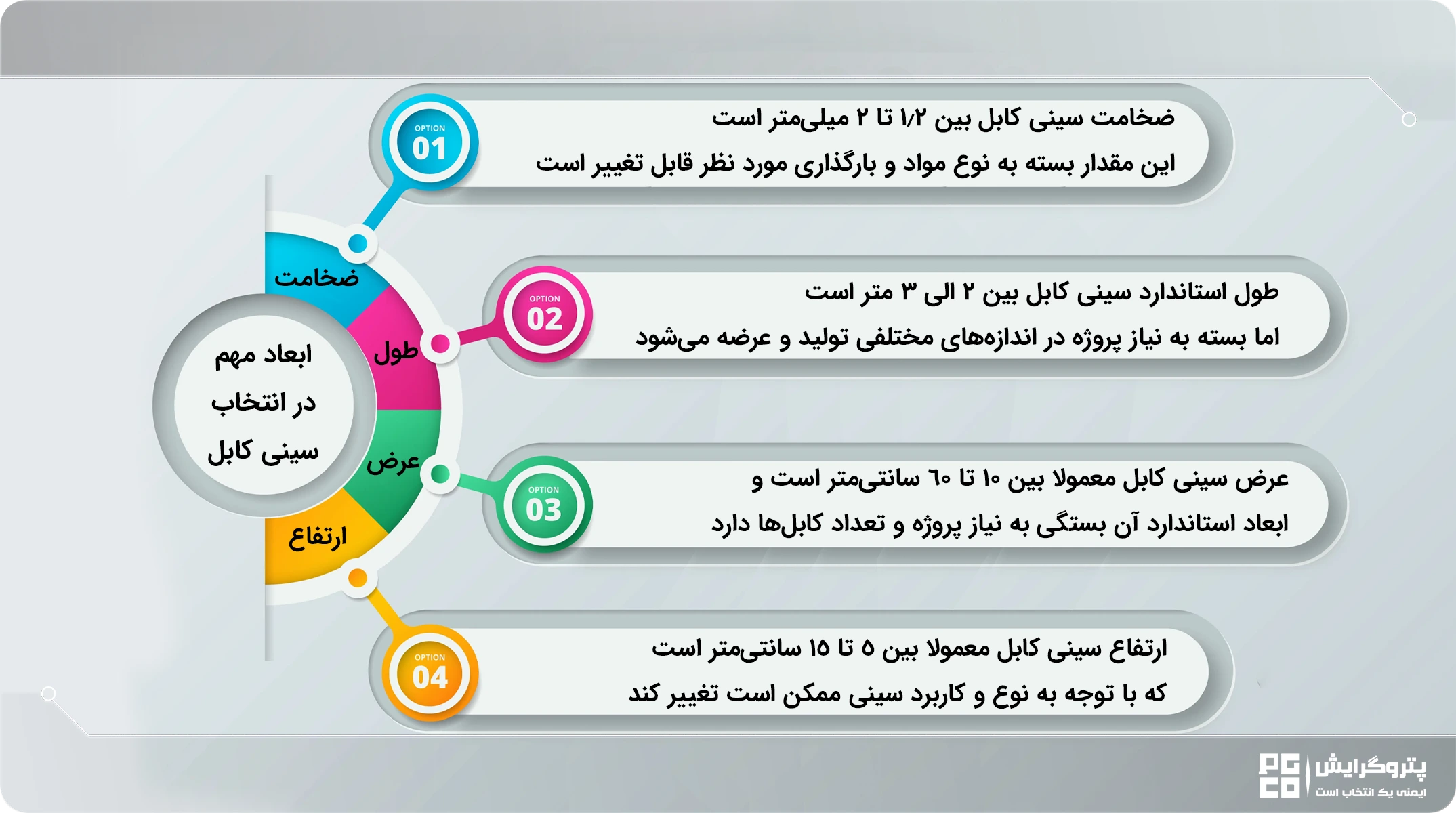

انواع سینی کابل و نردبان کابل در ابعاد و ضخامتهای مختلف، برای نیازهای متفاوت پروژههای کابلکشی طراحی و تولید شدهاند. انتخاب ابعاد مناسب سینی کابل (نردبان کابل) یکی از مهمترین مراحل در طراحی سیستمهای کابلکشی صنعتی و ساختمانی است. این انتخاب نهتنها بر ایمنی و بهرهوری تاثیر میگذارد، بلکه بر روی قیمت سینی کابل، هزینههای نصب و نگهداری نیز اثرگذار است. برای این منظور باید تعداد و سایز کابلها، فضای موردنیاز برای تهویه و امکان توسعه آینده را در نظر بگیرید. سپس نقشه و محل عبور سینی و کابلها را بررسی کنید.
چگونه طول مناسب سینی کابل را برای پروژه خود تعیین کنیم؟
برای تعیین طول مناسب سینی کابل، باید چند عامل کلیدی را در نظر گرفت. ابتدا، طول مسیر کابلکشی و نقاط تغییر جهت مشخص میشوند. طول سینی کابل باید به حدی باشد که کابلهای شما را در طول مسیر، پوشش دهد. طول متراژ کابلها، طول سینی کابل را تا حد بسیاری تعیین میکند.
سپس، با توجه به استانداردهای نصب و فاصله ساپورتها، طول هر شاخه سینی تعیین میشود تا از خمش و افتادگی بین تکیهگاهها جلوگیری شود.

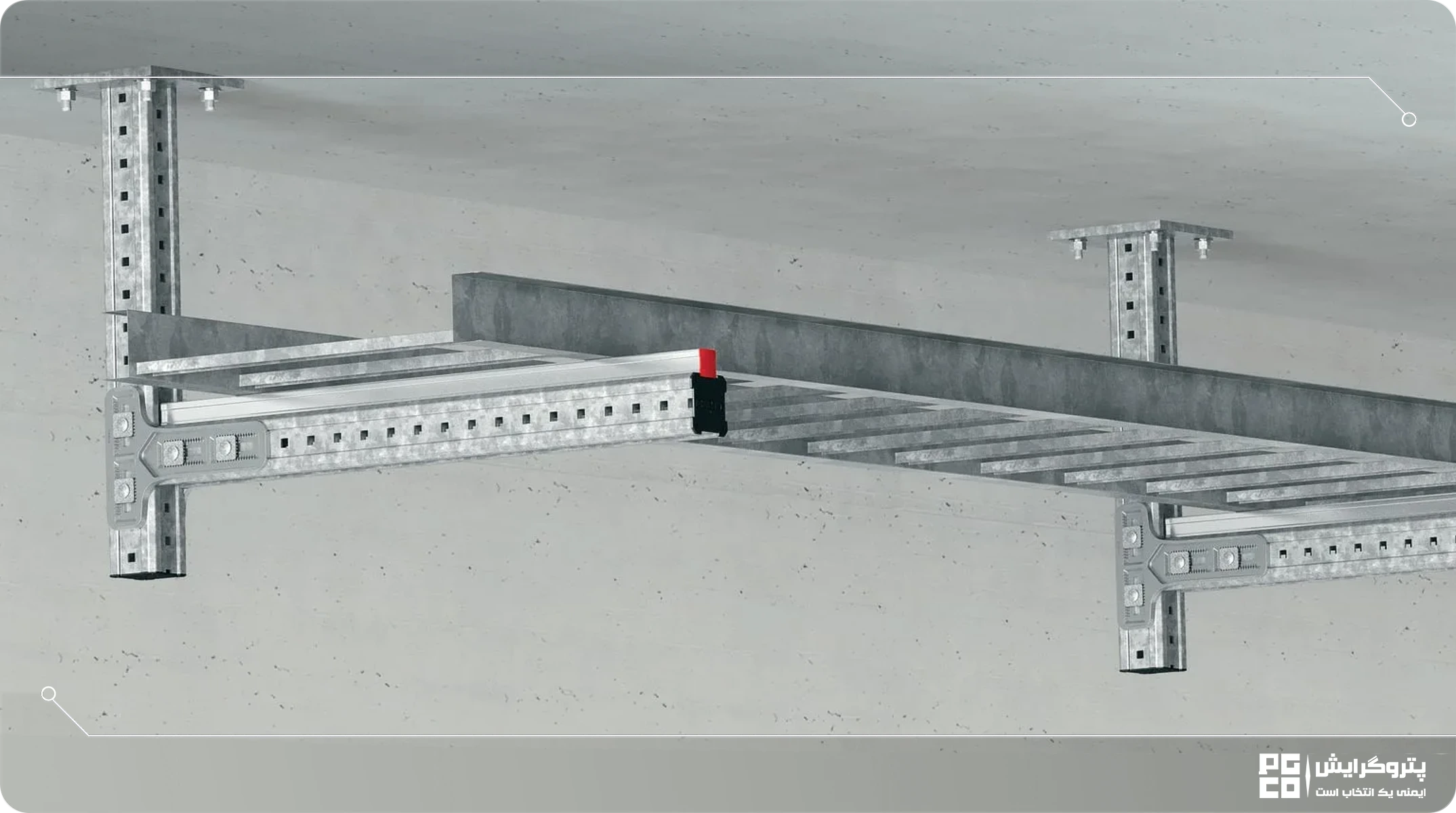

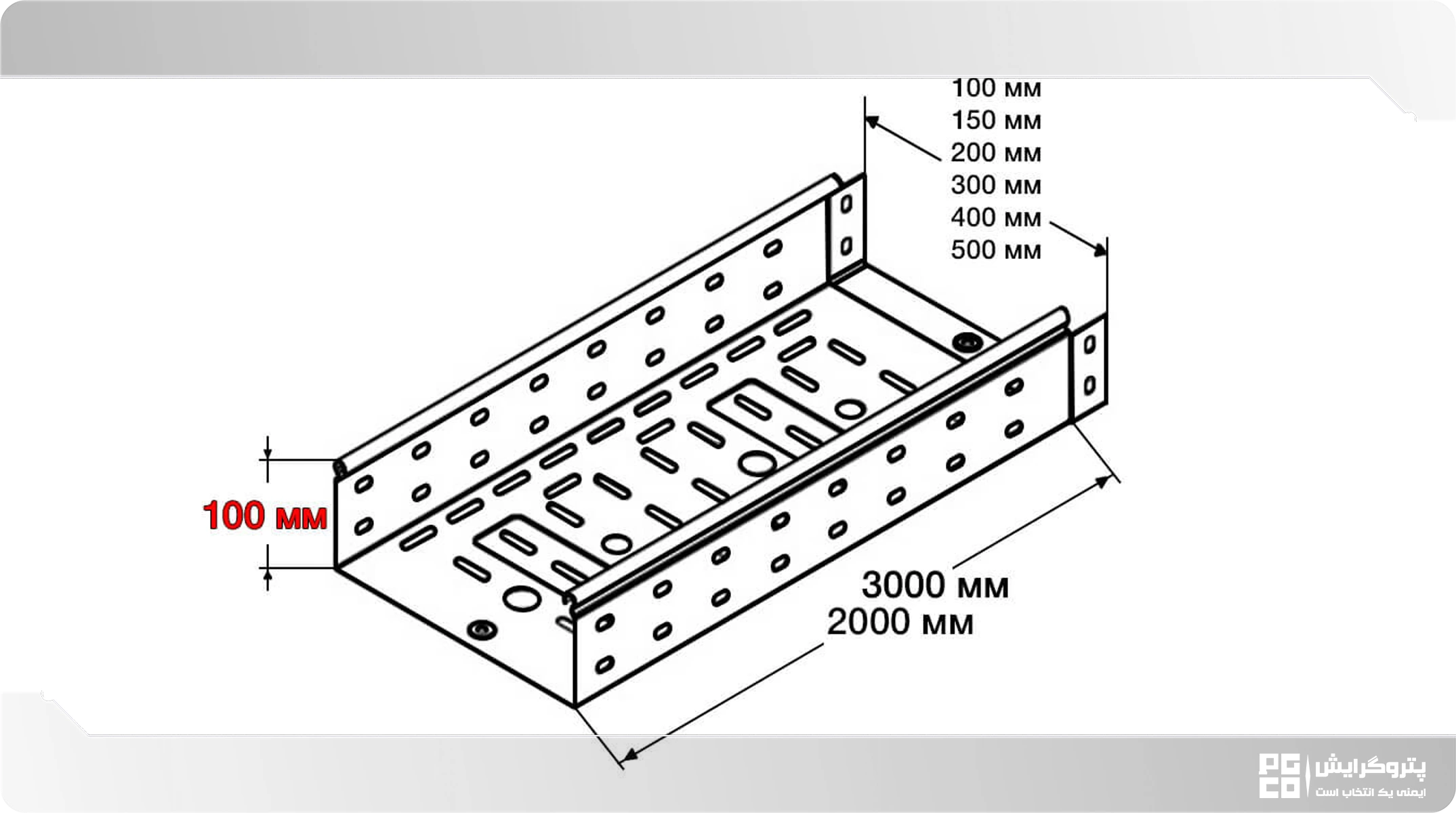

شاخههای استاندارد سینی کابل معمولا ۲ تا ۳ متر طول دارند. زیرا در این ابعاد، حملونقل و نصب آنها به خصوص در ارتفاع آسانتر است. در مسیرهای طولانیتر، از رابطها برای اتصال چندین سینی استفاده میشود. همچنین، در نقاط تغییر مسیر، از زانوها، سهراهیها و سایر اتصالات مناسب بهره میبرند تا مسیر کابلکشی بهینه و ایمن باشد.
چگونه عرض مناسب سینی کابل را برای پروژه خود تعیین کنیم؟
برای تعیین عرض مناسب سینی کابل، ابتدا باید تعداد و نوع کابلها را بررسی کرده و سطح مقطع هرکدام را محاسبه کنید. همچنین فضای تهویه و عبور هوا برای جلوگیری از گرم شدن کابل را نیز در نظر گرفت. عرض سینیهای کابل به طور استاندارد بین 10 الی 60 سانتیمتر است. اما بر حسب نیاز پروژه، این مقدار قابل افزایش است.
برای محاسبه سطح مقطع کابلها میتوان از فرمول ۲²r به جای ×r²۳.۱۴ استفاده کرد. سپس، با جمع کردن مقاطع تمامی کابلها، مجموع سطح مقطع کل بهدست میآید. بعد از آن، باید ۲۰ درصد از ظرفیت سینی را بهعنوان فضای رزرو برای تهویه و احتمال اضافه کردن کابلهای بیشتر در آینده در نظر گرفت. این فضای اضافی برای جلوگیری از ازدحام کابلها، کاهش حرارت و حفظ ایمنی سیستم ضروری است. انتخاب عرض مناسب نهتنها کارایی سیستم را بهبود میبخشد، بلکه هزینههای اضافی را نیز کاهش میدهد.
بررسی نکات کلیدی در انتخاب عرض سینی کابل متناسب با نیازهای پروژه:
- تعداد و نوع کابلها: اولین عامل تعیینکننده، تعداد و نوع کابلهایی است که قرار است در سینی قرار بگیرند. برای هر نوع کابل، سطح مقطع خاصی لازم است، بنابراین باید مجموع سطح مقطع تمام کابلها محاسبه شود.
- فضای تهویه: برای جلوگیری از گرم شدن بیش از حد کابلها و اطمینان از تهویه مناسب، باید حداقل ۲۰ تا ۳۰ درصد فضای خالی در سینی در نظر گرفته شود. این فضای اضافی به کاهش دمای کابلها و افزایش عمر مفید آنها کمک میکند.
- آیندهنگری: در صورتی که در آینده احتمال اضافه شدن کابلها به سیستم وجود داشته باشد، باید فضایی برای این توسعه در نظر گرفت. این کار از نیاز به نصب سینی جدید جلوگیری کرده و هزینهها را کاهش میدهد.
- محاسبه سطح مقطع کابلها: برای هر کابل، سطح مقطع باید با استفاده از فرمول مناسب (بهعنوان مثال، ۲²r) محاسبه شود. سپس با جمعآوری مقاطع تمامی کابلها، مجموع سطح مقطع تعیین میشود که بهطور مستقیم بر عرض سینی کابل تاثیر دارد.
- استانداردهای صنعتی: استفاده از استانداردهای معتبر برای طراحی و انتخاب عرض سینی کابل مهم است تا ایمنی و عملکرد مطلوب سیستم کابلکشی تضمین شود. این استانداردها معمولا شامل ابعاد و حداکثر ظرفیت بارگذاری هستند.
با در نظر گرفتن این عوامل، میتوان عرض سینی کابل را بهطور دقیق و متناسب با نیازهای پروژه انتخاب کرد و از بروز مشکلاتی نظیر حرارت بیش از حد یا نیاز به تغییرات آینده جلوگیری نمود.
ضخامت سینی کابل در تعیین ابعاد آن چه اهمیتی دارد؟ چگونه ضخامت مناسب سینی کابل را انتخاب کنیم؟
ضخامت سینی کابل در تعیین ابعاد آن نقش حیاتی دارد، زیرا مستقیما بر استحکام، پایداری و تحمل بار سیستم تاثیر میگذارد. انتخاب ضخامت مناسب سینی کابل باید به گونهای باشد که از خم شدگی و دفرمه شدن سینی، تحت فشار وزن کابلها در فاصله بین ساپورتها جلوگیری کند. ضخامت سینی به وزن کابلها، فاصله ساپورتها و نوع متریال سینی بستگی دارد. برای انتخاب ضخامت مناسب، ابتدا باید وزن کل کابلها و فاصله بین ساپورتها را محاسبه کنید. سپس با استفاده از استانداردهای فنی، ضخامتی را انتخاب نمایید که مانع از تغییر شکل سینی در اثر بارگذاری شود. انتخاب ضخامت ناکافی میتواند باعث ضعف ساختاری و آسیب به سیستم کابلکشی گردد. ضخامت استاندارد سینیهای کابل در حدود 1.2 الی 2 میلیمتر است. اما بر حسب نیاز پروژه این مقدار میتواند افزایش پیدا کند.
ضخامت سینی کابل نه تنها بر استحکام و تحمل بار تاثیر دارد، بلکه با افزایش وزن کابلها، وزن خود سینی نیز افزایش مییابد. این امر میتواند فشار اضافی به ساپورتها وارد کرده و نیاز به استفاده از اتصالات و براکتهای قویتر را الزامی کند.
انتخاب ابعاد سینی کابل بر اساس استاندارد NEMA 392-9(b)
استاندارد NEMA 392-9(b)، که توسط موسسه ملی تولیدکنندگان صنایع برق آمریکا (NEMA) تدوین شده است، مشخص میکند که برای کابلهای غیر فشار قوی، سطح مقطع کلی کابلها در سینی نباید بیش از %50 از مساحت کل سینی کابل را اشغال کند. این استاندارد برای جلوگیری از ازدحام کابلها و ایجاد فضای مناسب برای تهویه، بهمنظور جلوگیری از افزایش دمای بیش از حد، تدوین شده است.
برای انتخاب ابعاد سینی کابل بر اساس این استاندارد، ابتدا باید تعداد و سایز کابلها مشخص شده و قطر خارجی هر کابل از کاتالوگ تولیدکننده بهدست آید. سپس، مساحت هر کابل به میلیمتر مربع محاسبه شده و جمع زده میشود. در مرحله بعد، این مقدار را با مقادیر مجاز موجود در جدول استاندارد مقایسه کرده تا سینی کابل با ابعاد مناسب انتخاب شود. این روند تضمین میکند که ظرفیت سینی کابل بهطور بهینه برای مدیریت تعداد و سایز کابلها استفاده میشود، بدون اینکه نیاز به فضای اضافی برای تهویه و جریان هوای مناسب از بین برود.
جدول مقدار مجاز استفاده از کابل بر روی سینی کابل |
||
| ارتفاع سینی کابل(mm) | عرض سینی کابل (mm) | حداکثر مجموع مجاز مساحت کابلها (میلیمتر مربع) |
| 40 | 100 | 2000 |
| 40 | 150 | 3000 |
| 60 | 100 | 3000 |
| 40 | 200 | 4000 |
| 80 | 100 | 4000 |
| 60 | 150 | 4500 |
| 100 | 100 | 5000 |
| 40 | 300 | 6000 |
| 60 | 200 | 6000 |
| 80 | 150 | 6000 |
| 100 | 150 | 7500 |
| 40 | 400 | 8000 |
| 80 | 200 | 8000 |
| 60 | 300 | 9000 |
| 40 | 500 | 10000 |
| 100 | 200 | 10000 |
| 40 | 600 | 12000 |
| 60 | 400 | 12000 |
| 80 | 300 | 12000 |
| 40 | 700 | 14000 |
| 60 | 500 | 15000 |
| 100 | 300 | 15000 |
| 80 | 400 | 16000 |
| 60 | 600 | 18000 |
| 80 | 500 | 20000 |
| 100 | 400 | 20000 |
| 60 | 700 | 21000 |
| 80 | 600 | 24000 |
| 100 | 500 | 25000 |
| 80 | 700 | 28000 |
| 100 | 600 | 30000 |
| 100 | 700 | 35000 |
ارتفاع دیواره سینی کابل باید چقدر باشد؟
ارتفاع سینی کابل نیز نقش بسیار مهمی در ایمنی و عملکرد سیستم کابلکشی ایفا میکند. این ابعاد باید بهگونهای انتخاب شوند که کابلها بهصورت ایمن در داخل سینی قرار گیرند و در برابر تنشها و ارتعاشات از سطح سینی جدا نشوند. همچنین دسترسی به کابلها در مواقع حساس و ضروری، راحتتر باشد. معمولا کابلها به وسیله بندهای مخصوص به کف سینی متصل میشوند تا از حرکت آزادانه آنها جلوگیری گردد، اما در برخی موارد ممکن است کابلها بدون هیچ اتصالی در سینی قرار گیرند.
ارتفاع مناسب سینی کابل موجب هدایت موثر کابلها میشوند و پشتیبانی مناسبی از آنها صورت میگیرد. برای سینیهای ساخته شده از ورق فولادی گالوانیزه، ارتفاعهای استاندارد معمولا بین ۴ تا ۸ سانتیمتر انتخاب میشود؛ اما تا 15 سانتیمتر هم قابل تولید است. این اندازهها تعادل مطلوبی بین فضای کافی برای کابلها و امنیت پشتیبانی از آنها ایجاد میکنند.
وزن مناسب برای سینی کابل باید چقدر باشد؟
وزن سینی کابل یکی از عوامل مهم در تعیین پایداری و دوام شبکه کابلکشی است و کاملا به ابعاد سینیکابل وابسته میباشد. هرچه وزن سینیها افزایش یابد، نصب و اتصال آنها دشوارتر میشود و ممکن است اطمینان کمتری نسبت به پایداری بلندمدت سیستم داشته باشیم. این وزن بیشتر به ضخامت ورق سینیها وابسته است؛ از این رو ضخامت بهگونهای انتخاب میشود که وزن سینی به طرز غیرضروری افزایش نیابد.
البته عواملی مانند طول و عرض سینی نیز بر وزن آن اثرگذارند، اما ضخامت ورق بیشترین تاثیر را دارد. بهعنوان مثال، برای سینی با عرض ۶۰ سانتیمتر و طول مشخص، وزن حدود ۱۳.۷ کیلوگرم خواهد بود که وزن قابلقبولی به شمار میرود. با این حال، نگران افزایش وزن سینیها نباشید، چرا که اتصالات و قطعات دیگر در سیستم نصب، حتی در صورتی که سینی با ضخامت بالا و عرض زیاد باشد، به شما این امکان را میدهند که سینیها را بهطور پایدار و ایمن نصب کنید.

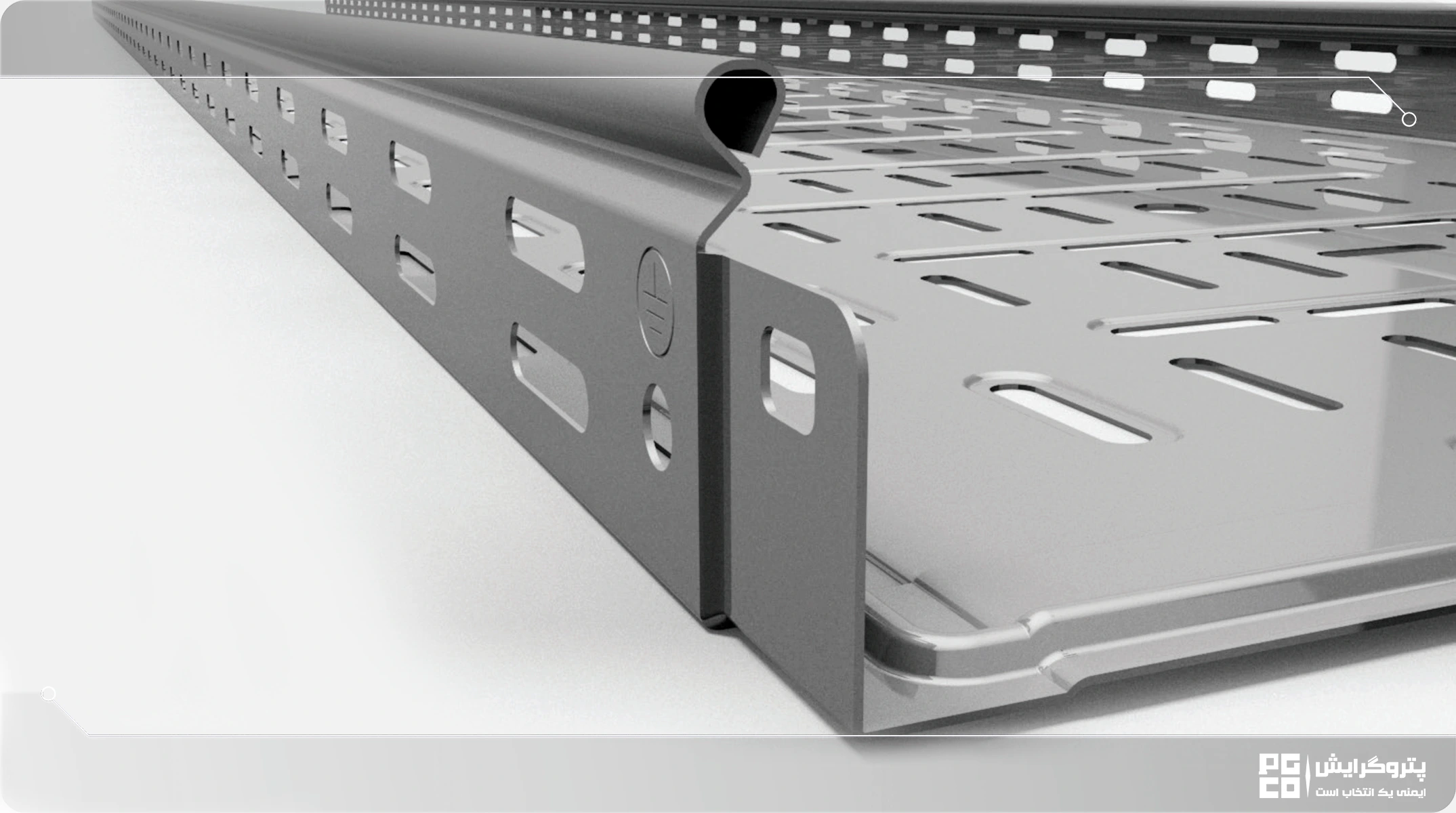

انتخاب و تعیین ابعاد مناسب سینی کابل چه اهمیتی در پروژه کابلکشی دارد؟
انتخاب و تعیین ابعاد مناسب سینی کابل در پروژههای کابلکشی اهمیت زیادی دارد، زیرا بهطور مستقیم بر کارایی، ایمنی و هزینههای پروژه تاثیر میگذارد. در زیر برخی از دلایل اهمیت این انتخاب آمده است:
- کارایی و ایمنی: انتخاب ابعاد مناسب سینی کابل باعث میشود که کابلها بهطور منظم و بدون فشار یا خمش اضافی در مسیر خود قرار گیرند. این امر نهتنها از آسیب به کابلها جلوگیری میکند، بلکه از بروز مشکلاتی مانند افزایش دما و خطرات ناشی از بار اضافی بر سیستم کابلکشی نیز جلوگیری میکند.
- فضای تهویه: ابعاد مناسب سینی کابل باید به اندازهای باشد که فضای کافی برای تهویه کابلها فراهم کند. این فضای اضافی مانع از گرم شدن بیش از حد کابلها و کاهش عمر مفید آنها میشود.
- پشتیبانی از توسعه آینده: تعیین ابعاد مناسب سینی کابل باعث میشود که در صورت نیاز به اضافه کردن کابلهای بیشتر در آینده، فضای کافی برای این توسعه وجود داشته باشد. این امر هزینههای اضافی ناشی از نیاز به نصب سینی جدید را کاهش میدهد.
- جلوگیری از فشار بر اتصالات و ساپورتها: انتخاب ابعاد صحیح سینی کابل باعث کاهش فشار اضافی بر اتصالات و ساپورتها میشود. اگر ابعاد بهدرستی انتخاب نشوند، ممکن است این اجزا تحت فشار زیاد خم شده یا آسیب ببینند.
در نهایت، انتخاب ابعاد مناسب سینی کابل باعث میشود که سیستم کابلکشی هم از نظر عملکرد و هم از نظر هزینه بهینه باشد و نیاز به تعمیرات و تغییرات اضافی در آینده کاهش یابد.
هنگام تعیین ابعاد سینی کابل به چه نکاتی توجه کنیم؟
هنگام تعیین ابعاد سینی کابل، به نکات زیر توجه کنید:
- تعداد و نوع کابلها: مشخص کردن تعداد و نوع کابلهایی که قرار است در سینی قرار بگیرند، اهمیت زیادی دارد. این اطلاعات به انتخاب ابعاد مناسب سینی کمک میکند.
- عرض سینی کابل: باید مطمئن شوید که عرض سینی برای جا دادن تمام کابلها و ایجاد فضای کافی برای تهویه مناسب است.
- ارتفاع سینی کابل: انتخاب ارتفاع مناسب برای جلوگیری از حرکت آزادانه کابلها و ارائه پشتیبانی کافی برای آنها ضروری است.
- ضخامت ورق سینی: ضخامت ورق باید به گونهای انتخاب شود که تحمل وزن کابلها را داشته باشد و از خم شدن سینی جلوگیری کند.
- فضای رزرو: برای رشد یا اضافه کردن کابلهای جدید در آینده، باید ۲۰ درصد فضای اضافی در نظر گرفته شود.
- طول سینی کابل: باید با توجه به طول مسیر کابلکشی و تعداد اتصالات مورد نیاز، طول مناسب سینی انتخاب شود.
- دسترسپذیری و نصب: ابعاد باید به گونهای انتخاب شود که نصب و دسترسی به سینی کابل به راحتی انجام شود و مشکلاتی مانند بار اضافی روی اتصالات و ساپورتها پیش نیاید.
- نوع اتصالات: برای تغییر مسیر یا متصل کردن قطعات، باید از اتصالات استاندارد و مناسب استفاده کرد که با ابعاد سینی سازگار باشد.
سوالات متداول
چطور ابعاد مناسب سینی کابل را انتخاب کنیم؟
سینی کابل با چه عرضی برای کابلهای برق مناسب است؟
برای چه تعداد کابل چه ابعادی از سینی کابل نیاز داریم؟
آیا ارتفاع سینی کابل در انتخاب آن تاثیر دارد؟
تفاوت بین سینی کابل 50×100 و 100×300 در چیست؟
چه فاکتورهایی در تعیین عرض سینی کابل مؤثرند؟
آیا نوع کابل (قدرت، کنترل، دیتا) در انتخاب سایز سینی تأثیر دارد؟
جدول ابعاد استاندارد سینی کابل شامل چه سایزهایی است؟
سینی کابل 50×150 برای چه کاربردهایی مناسب است؟
چطور ضخامت سینی کابل را متناسب با پروژه انتخاب کنیم؟
برای پروژههای صنعتی سنگین چه ابعادی از سینی توصیه میشود؟
آیا امکان سفارشیسازی ابعاد سینی کابل وجود دارد؟
چه مقدار فضای خالی در سینی کابل باید در نظر گرفته شود؟
سینی کابل افقی با عمودی در ابعاد چه تفاوتی دارد؟
انتخاب ابعاد سینی کابل برای مسیرهای طولانی چگونه انجام میشود؟
