نحوه محاسبه تحمل بار قوطی و پروفیل

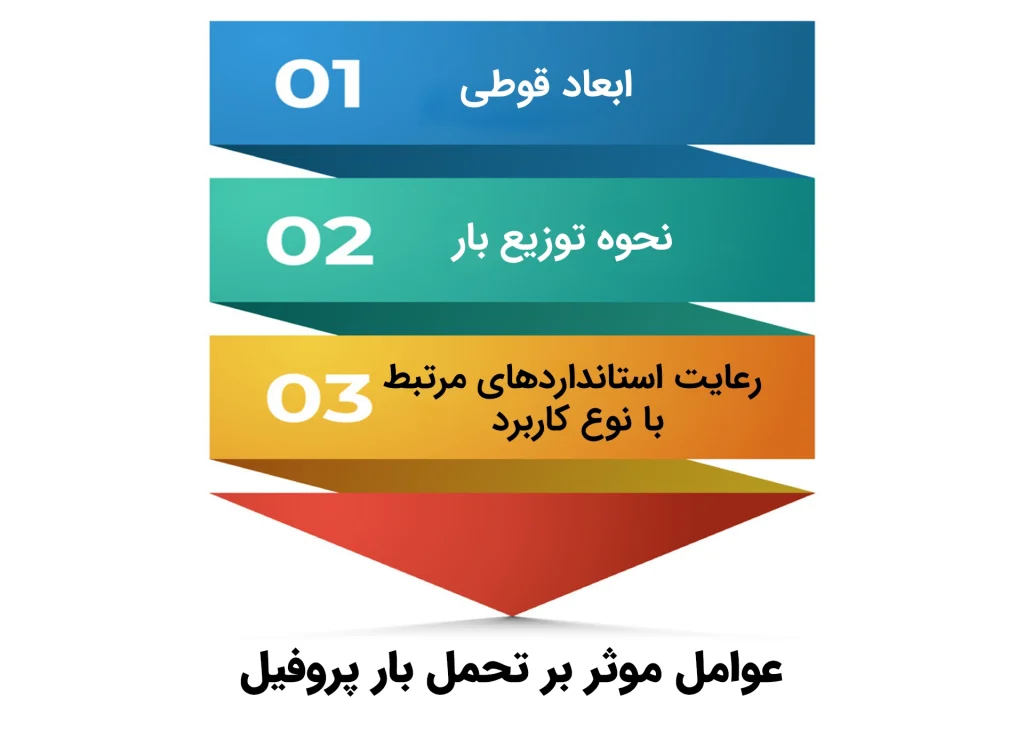

محاسبه تحمل بار قوطی‌ها از اهمیت بالایی در صنایع مختلف برخوردار است. چون قوطی‌ها به عنوان یکی از انواع پروفیل‌های پرکاربرد در ساخت ستون، تجهیزات و قطعات مختلف به‌کار می‌روند. برای محاسبه تحمل بار قوطی‌ها، لازم است ابتدا عوامل مؤثر بر تحمل بار را بررسی کنیم. این عوامل شامل ابعاد قوطی، نحوه توزیع بار و رعایت استانداردهای مرتبط با نوع کاربرد هستند.

فرآیند خمکاری پروفیل‌ ها نیز می‌تواند تاثیر زیادی بر تحمل بار قوطی‌ها داشته باشد. با استفاده از روش‌های خمکاری مناسب، می‌توان به قوطی‌ها شکل و ابعادی داد که توانایی تحمل بارهای بیشتری را داشته باشند. پروفیل‌ های سنگین نیز به‌ دلیل ضخامت بالاتر و مقاومت بیشتر در برابر فشار، گزینه‌های مناسبی برای پروژه‌هایی با نیاز به تحمل بار بالا هستند. در مجموع، انتخاب پروفیل مناسب و رعایت استانداردها، به ویژه در فرآیند خمکاری، می‌تواند تاثیر زیادی در کارایی و ایمنی سازه‌ها داشته باشد.

توزیع یکنواخت بار و استفاده از ابعاد مناسب می‌تواند فشار وارده بر قوطی را به ‌طور چشمگیری کاهش دهد. در صنایع مختلف، رعایت این موارد و استانداردها، مانند استانداردهای خودروسازی و ساختمانی، به حفظ کارایی و طول عمر قوطی کمک می‌کند و از آسیب و خرابی آن در طول استفاده جلوگیری می‌کند.

فرمول محاسبه تحمل بار قوطی

قوطی‌های پروفیل دارای بدنه‌ای یکنواخت و سطحی مناسب برای جوش‌کاری هستند که این ویژگی‌ها موجب افزایش مقاومت و تحمل بار آنها می‌شود. به همین دلیل این قوطی‌ها در بسیاری از صنایع مورد استفاده قرار می‌گیرند. یکی از نکات کلیدی هنگام استفاده از پروفیل‌ها، بررسی توان تحمل بار آنها است؛ چرا که ایمنی سازه‌ها به‌طور مستقیم به این ویژگی بستگی دارد.

اگر پروفیل‌ها مطابق با استانداردهای مورد نظر تولید نشوند، ممکن است قادر به تحمل بار موردنظر نباشند، که در این صورت ایمنی سازه به خطر می‌افتد. حتی اگر این موضوع در ابتدا مشکلی ایجاد نکند، با گذر زمان و افزایش فشار وارد شده، احتمال کاهش عمر مفید سازه و ایجاد خسارت بیشتر می‌شود. بنابراین، محاسبه دقیق میزان تحمل بار قوطی پروفیل ضروری است و برای این کار باید از فرمول‌های مشخص استفاده شود.

با محاسبه وزن پروفیل‌ها می‌توان میزان تحمل بار آن‌ها را مشخص کرد. فرمول محاسبه وزن قوطی پروفیل در ادامه اعلام شده است. این فرمول میزان مقاومت قوطی‌ها در برابر بارهای داخلی و خارجی که بر آنها وارد می‌شود را تعیین می‌کند. به عبارت دیگر، با استفاده از این فرمول می‌توان فهمید که هر قوطی تا چه حد قادر به تحمل فشار و نیروهای وارده است و تا چه اندازه می‌تواند در شرایط مختلف پایدار باقی بماند همچنین این محاسبات می‌توانند در طراحی سازه‌هایی که در برابر بلایای طبیعی مانند زلزله و سیل باید مقاوم باشند، بسیار مهم و حیاتی باشند.

فرمول محاسبه تحمل وزن پروفیل چیست؟

محاسبه وزن پروفیل‌های قوطی در بسیاری از صنایع کاربرد دارد. این محاسبات می‌تواند در تخمین قیمت نهایی پروفیل‌ها، ارزیابی میزان مصالح مورد نیاز برای پروژه‌های ساخت‌وساز، یا تعیین وزن کل سازه‌های فولادی مفید باشد. برای محاسبه وزن پروفیل‌های قوطی، از فرمول ساده‌ای استفاده می‌شود که به شرح زیر است:

وزن پروفیل قوطی = وزن مخصوص پروفیل (Kg) × طول پروفیل (M) × تعداد قوطی‌ها

این فرمول به شما امکان می‌دهد تا وزن دقیق پروفیل‌ها را با توجه به مشخصات فنی آن‌ها محاسبه کرده و از آن برای تخمین بار کل یا برآورد هزینه‌های مواد استفاده کنید.

جدول تحمل وزن و بار قوطی پروفیل

برای آگاهی از ظرفیت تحمل بار انواع قوطی پروفیل، می‌توانید به جداول زیر مراجعه کنید:

با توجه به کاربرد وسیع قوطی‌ها، مشتریان می‌توانند بسته به نوع استفاده خود، از جدول تحمل بار قوطی‌ها برای انتخاب و خرید محصول مناسب استفاده کنند. البته استفاده از این جدول به شرطی موثر است که تولیدکننده قوطی پروفیل تمامی استانداردهای لازم را رعایت کرده باشد. با توجه به اطلاعات موجود در این جدول، امکان محاسبه دقیق میزان تحمل بار قوطی‌ها وجود دارد. با این حال، علاوه بر پارامترهای جدول، عوامل دیگری نیز می‌توانند بر این محاسبه تاثیر بگذارند که یکی از مهم‌ترین آن‌ها شرایط قرارگیری قوطی‌ها بر روی تکیه‌گاه‌ها است.

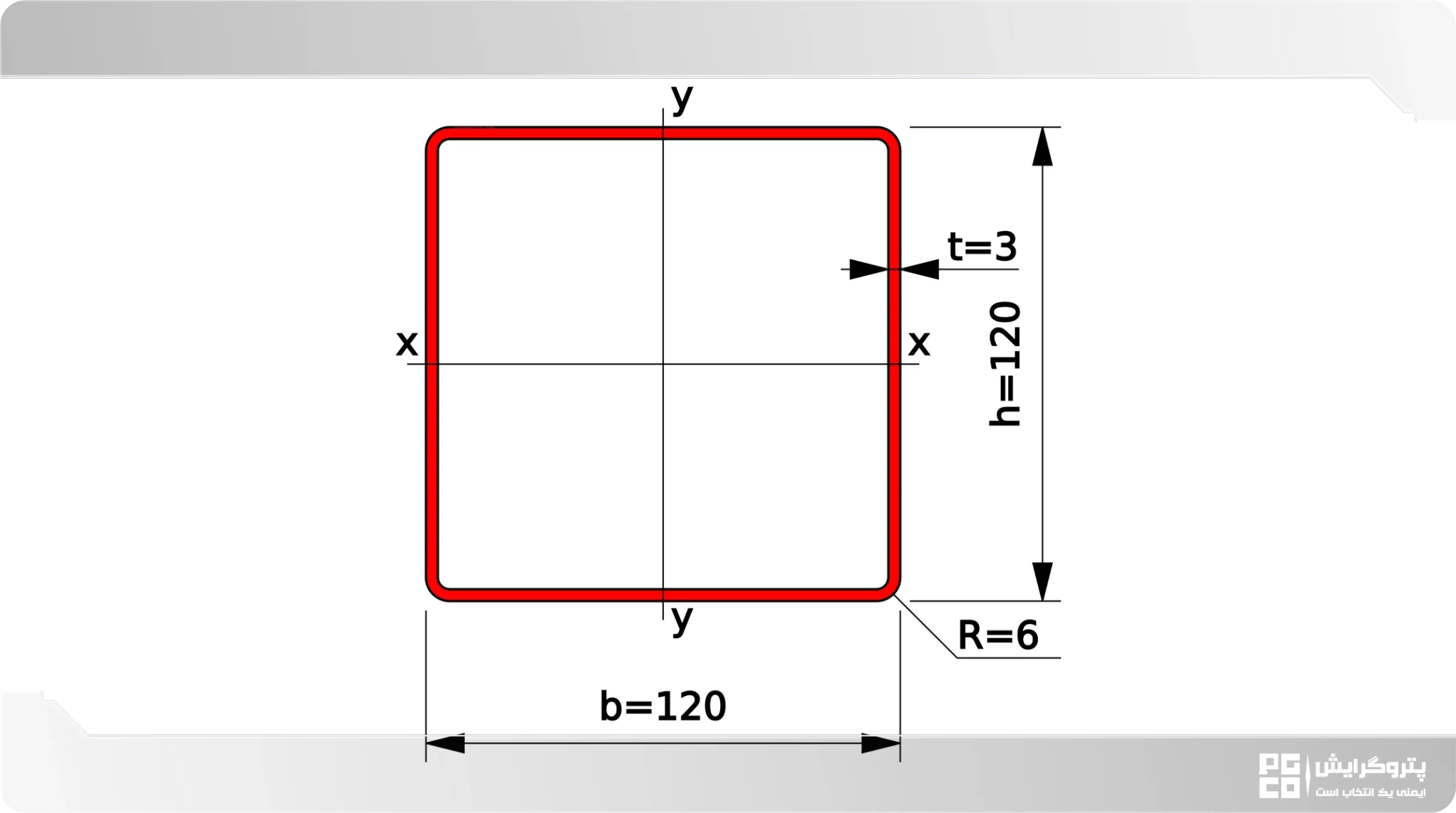

استانداردهای کلیدی مرتبط با جدول تحمل وزن قوطی کدام است؟

برای بهبود ظرفیت تحمل بار در پروفیل‌ها، تولیدکنندگان ملزم به رعایت استانداردهای خاصی در فرآیند تولید هستند. با توجه به گستردگی این استانداردها، اصلی‌ترین آن‌ها شامل موارد زیر می‌شود:

• استاندارد ISIRI
• استاندارد DIN

عوامل موثر بر تحمل بار قوطی آهن چیست؟

• ظرفیت باربری
• موقعیت قرارگیری قوطی
• رعایت استانداردهای ساخت
• عمق پایه ستون
• وزن قوطی پروفیل
• ابعاد قوطی

توجه به این عوامل در انتخاب و نصب قوطی‌ها، به افزایش پایداری و طول عمر آن‌ها کمک می‌کند.

انواع بارهای وارد شده به قوطی در ساختمان

آنالیز ساختاری بخش بسیار مهمی در طراحی ساختمان‌ها، پل‌ها، تونل‌ها و دیگر سازه‌ها است که به‌منظور ارزیابی ظرفیت باربری، بررسی تنش‌ها و کرنش‌ها، و تحلیل پایداری سازه در برابر نیروهای مختلف انجام می‌شود. این تحلیل‌ها به مهندسان کمک می‌کند تا مطمئن شوند که سازه‌ها توانایی تحمل بارهای مختلف، مانند بارهای ثقلی، جانبی (مثل باد و زلزله) و دینامیکی را دارند. علاوه بر این، انتخاب مصالح مناسب بر اساس نتایج آنالیز ساختاری انجام می‌شود تا از هزینه‌های اضافی و هدررفت مصالح جلوگیری شود.

در این راستا، بارهایی که به پروفیل‌ های صنعتی وارد می‌شود، با توجه به موقعیت و کاربرد سازه متفاوت است. برای مثال، بارهایی که به پروفیل‌های قوطی وارد می‌شود می‌تواند به صورت متمرکز، گسترده، یکنواخت، غیریکنواخت یا خطی باشد. خواندن کولیس به ‌منظور اندازه‌گیری دقیق ابعاد پروفیل‌ها بسیار حیاتی است. چرا که برای ارزیابی دقیق وزن پروفیل گالوانیزه و تعیین میزان تحمل بار آن، باید ابعاد آن به‌دقت مشخص شود. این محاسبات کمک می‌کند تا سازه در برابر فشارهای وارده مقاوم باقی بماند و از آسیب یا خرابی جلوگیری شود.

در نهایت، برای تعیین میزان بار قابل تحمل پروفیل‌ها در سازه‌های مختلف، استفاده از استانداردهای مربوطه و توجه به نسبت‌های طول و عرض دال‌ها (یک‌طرفه یا دوطرفه) نیز ضروری است.

میزان تحمل بار قوطی در ستون‌ ها

ستون‌ها نقش کلیدی در انتقال بارهای وارده از طبقات به فونداسیون و سپس به زمین دارند. این بارها شامل نیروهای محوری به شکل فشار، که ترکیبی از بارهای زنده و مرده است، می‌شود. همچنین، اتصال صلب بین تیر و ستون باعث می‌شود که نیروهای برشی و لنگرهای خمشی ناشی از بارهای عمودی و جانبی نیز به ستون منتقل شوند.

اگر قوطی‌های استفاده شده در ستون‌ها از مقاومت کافی برخوردار نباشند، تحت این نیروها دچار کمانش می‌شوند. کمانش به معنای ناتوانی ستون در تحمل بار به دلیل خمیدگی یا انحنای بیش‌ازحد است. برای جلوگیری از این حالت، افزایش سطح مقطع قوطی‌ها در ستون‌ها می‌تواند مقاومت آن‌ها را بالا برده و ریسک کمانش را کاهش دهد. به‌طور کلی، سطح مقطع بیشتر به‌ویژه در قوطی‌های مربعی یا مستطیلی، به تقویت ستون کمک می‌کند. از سوی دیگر، افزایش ارتفاع طبقات و طول ستون، خطر کمانش را بالا می‌برد؛ بنابراین، طراحی صحیح با توجه به این عوامل، ضروری است.

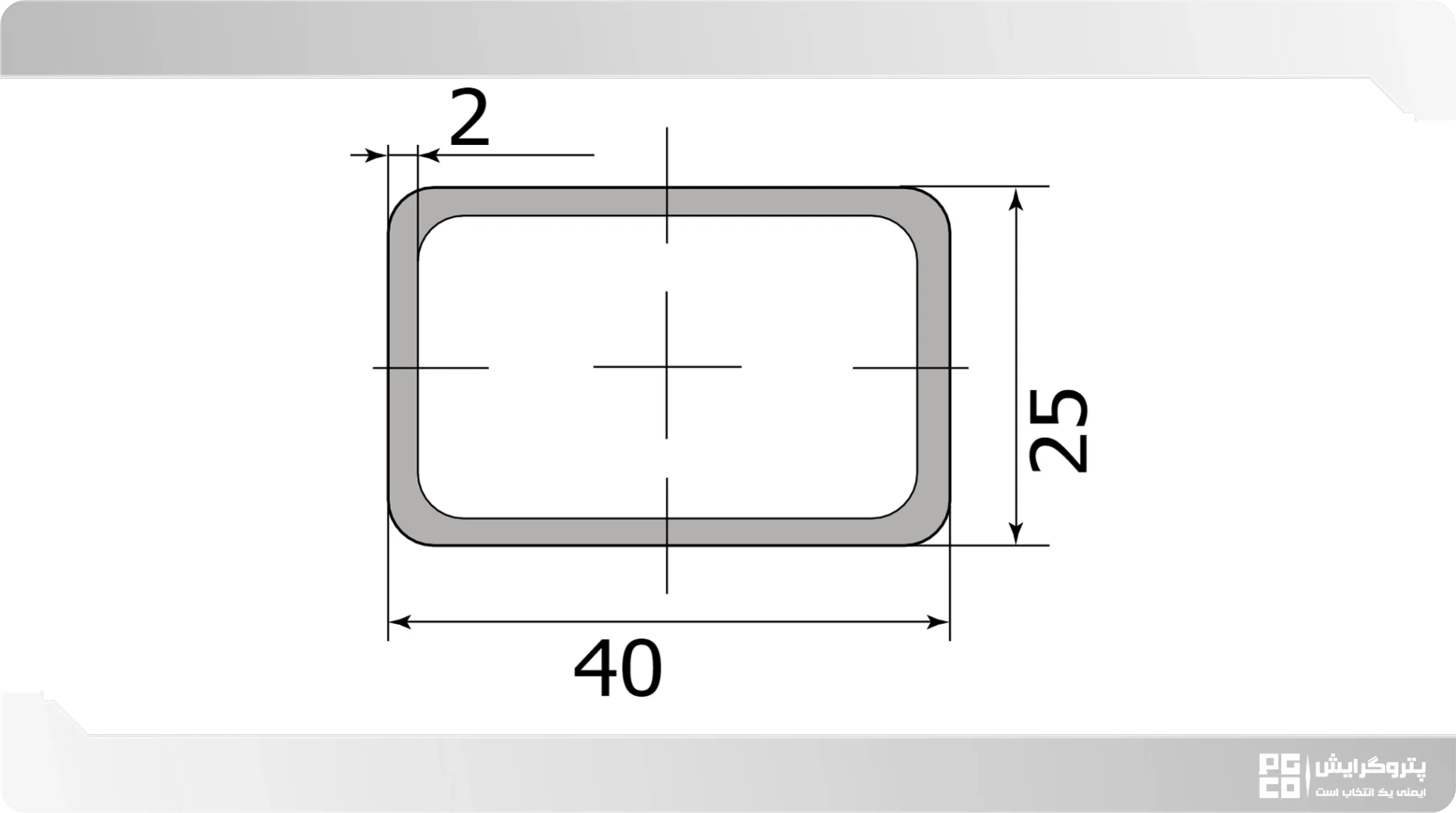

سطح بارگیر پروفیل‌ ها

بارهایی که به پروفیل‌ها وارد می‌شود به عوامل مختلفی مانند محل قرارگیری پروفیل در سازه و نقش آن بستگی دارد. این بارها می‌توانند به شکل‌های مختلف مانند متمرکز، گسترده، یکنواخت، غیریکنواخت، ترکیبی یا خطی اعمال شوند. به‌عنوان مثال، اگر نسبت طول به عرض دال سقف بیشتر از 2 باشد، به آن دال یک‌طرفه گفته می‌شود و در غیر این صورت دال دوطرفه نامیده می‌شود. نوع بار وارد شده به تیرهای اصلی یا شاه‌تیرها نیز به نوع دال‌ها بستگی دارد.

در صورتی که بار از طریق دال یک‌طرفه بر تیر وارد شود، عرض بارگیر از وسط دو دهانه مجاور تعیین می‌شود. اما اگر بار از دال دوطرفه منتقل شود، نحوه تحمل بار از طریق ترسیم نیم‌ساز گوشه‌ها محاسبه می‌شود و بار به‌صورت ذوزنقه‌ای یا مثلثی بر تیر وارد می‌شود. همچنین دال‌های مختلفی مانند طاق ضربی، تیرچه بلوک، دال‌های مرکب و کامپوزیت در سازه‌ها کاربرد دارند که رفتار آنها مشابه دال یک‌طرفه است، در حالی که دال‌های بتن مسلح دارای ویژگی‌های دوطرفه هستند.

انواع ستون‌ های تقویت‌ شده با قوطی‌ پروفیل

ستون‌های تقویت‌شده با قوطی پروفیل معمولا به منظور افزایش مقاومت و تحمل بار در سازه‌ها استفاده می‌شوند. این ستون‌ها به‌ویژه در پروژه‌های صنعتی و ساختمانی با بارهای سنگین و پیچیده کاربرد دارند. انواع مختلفی از این ستون‌ها وجود دارد که بر اساس نوع پروفیل و روش اتصال آنها به یکدیگر تقسیم‌بندی می‌شوند:

1. ستون‌های تقویت‌شده با پروفیل‌های نورد شده: این ستون‌ها معمولا از پروفیل‌هایی مانند تیرآهن‌ها و قوطی‌های مربعی یا مستطیلی ساخته می‌شوند. قوطی‌ها و پروفیل‌های نورد شده به دلیل استحکام بالا و توانایی تحمل بارهای سنگین، برای تقویت ستون‌ها در شرایط مختلف استفاده می‌شوند. همچنین، این پروفیل‌ها در هنگام اتصال به تیرها و ستون‌ها از طریق جوشکاری به راحتی در دسترس هستند.
2. ستون‌های مرکب: این نوع ستون‌ها از ترکیب چندین پروفیل مختلف برای افزایش ظرفیت تحمل بار و استحکام ستون استفاده می‌کنند. این پروفیل‌ها می‌توانند به صورت مستقیم یا از طریق ورق‌های متصل به یکدیگر به هم جوش داده شوند. در برخی موارد، نیمرخ‌های مرکب برای به‌دست آوردن مقاطع خاص و به‌ویژه برای موقعیت‌هایی که نیمرخ‌های استاندارد در دسترس نیست، کاربرد دارند.
3.  اتصال دوبله پروفیل‌ها: در این روش، دو قوطی یا تیرآهن کنار هم قرار گرفته و به هم جوش داده می‌شوند. این نوع اتصال برای ستون‌های باربر کاربرد دارد که نیاز به استحکام بالا و ظرفیت تحمل بار بیشتری دارند.
4. ستون‌های قوطی با قیدهای مورب یا موازی: این ستون‌ها از دو قوطی با فاصله معین از هم تشکیل می‌شوند و با قیدهای افقی یا مورب به هم متصل می‌شوند. این ساختار نه تنها مقاومت ستون را در برابر نیروهای جانبی و عمودی افزایش می‌دهد بلکه همچنین سرعت و دقت نصب را نیز بهبود می‌بخشد.

در نهایت، استفاده از این ستون‌ها بستگی به نیازهای ساختاری، نوع بارهای وارد شده و شرایط محیطی دارد و به همین دلیل انتخاب صحیح نوع پروفیل و روش اتصال، تاثیر زیادی در عملکرد کلی سازه خواهد داشت.

سوالات متداول

چگونه تحمل بار قوطی را محاسبه کنیم؟

برای محاسبه تحمل بار قوطی، ابتدا باید مشخصات هندسی قوطی مانند ابعاد، ضخامت دیواره و جنس ماده را بدانید. سپس با استفاده از فرمول‌های مهندسی مانند فرمول‌های تنش و کرنش و با توجه به مدول الاستیسیته، می‌توانید بار قابل تحمل را محاسبه کنید.

چگونه می‌توان بارهای دینامیک را در محاسبه تحمل بار قوطی در نظر گرفت؟

بارهای دینامیک معمولا باعث اعمال تنش‌های متغیر و تغییرات در شکل قوطی می‌شوند. برای محاسبه بارهای دینامیک، باید از ضریب ایمنی و ضریب بار دینامیکی استفاده کرد و همچنین اثرات خستگی و ارتعاشات را در نظر گرفت.

چه فرمول‌هایی برای محاسبه تحمل بار قوطی وجود دارد؟

از فرمول‌های تنش کششی و فشاری (σ = F/A) برای محاسبه بار قوطی استفاده می‌شود. در این فرمول، σ تنش، F نیرو و A مساحت مقطع عرضی قوطی است. برای محاسبات پیچیده‌تر، به فرمول‌های خمش و پیچش نیز نیاز است.

آیا برای محاسبه تحمل بار قوطی نیاز به استفاده از نرم‌افزارهای مهندسی داریم؟

در پروژه‌های پیچیده و برای دقت بالاتر، استفاده از نرم‌افزارهای مهندسی مانند AutoCAD، SAP2000 یا ANSYS می‌تواند کمک‌کننده باشد. این نرم‌افزارها به شما اجازه می‌دهند بارهای مختلف و شرایط محیطی را شبیه‌سازی کنید.

چگونه می‌توان از ضریب ایمنی در محاسبه تحمل بار قوطی استفاده کرد؟

ضریب ایمنی با توجه به شرایط بارگذاری و نوع پروژه انتخاب می‌شود. این ضریب به‌طور معمول بین 1.5 تا 3 قرار می‌گیرد و برای جلوگیری از شکست یا آسیب به سازه قوطی در شرایط بحرانی استفاده می‌شود.
