سی ریل در نگهداری سینی کابل: بهترین روش‌ها

سی ‌ریل سینی کابل که به‌ دلیل شباهت ظاهری به حرف C با نام C ریل هم شناخته می‌شود، یک ریل فلزی گالوانیزه برای نصب انواع بست و از روش های نگهداری سینی کابل و لوله برق در مسیر عبوری است. این قطعه به‌عنوان یکی از اجزای مکمل سیستم سینی کابل، نقش اصلی در پشتیبانی، مهار و تثبیت تجهیزات برقی دارد. استفاده از سی ‌ریل باعث نظم‌دهی بهتر سیم و کابل‌ها، افزایش ایمنی مسیر کابل‌کشی و توزیع یکنواخت وزن می‌شود. به همین دلیل، سی‌ ریل یکی از قطعات مهم و کاربردی در طراحی و اجرای استاندارد سیستم‌های کابل‌کشی به‌شمار می‌آید.

سی ریل گالوانیزه: معرفی و اهمیت آن در سیستم سینی کابل

همانطور که گفتیم، سی‌ریل گالوانیزه که با نام سی‌چنل (C Channel) نیز شناخته می‌شود، نوعی ریل فلزی پانچ‌شده با مقطع C شکل است که معمولا به‌صورت ۶ خم تولید می‌گردد و در دسته ریل‌بست‌های دو‌تکه (Unistrut Clamp) قرار می‌گیرد. این قطعه به‌عنوان یکی از اجزای کلیدی سیستم‌های تاسیساتی، به سقف، دیوار یا کف متصل شده و بست‌هایی مانند بست اسپیت و بست چنگالی داخل آن نصب می‌شوند تا لوله‌ها و تجهیزات به‌صورت کاملا ایمن در مسیر مشخص مهار شوند.
در نصب سینی کابل یا نردبان کابل، سی‌ریل‌ها نقش ساپورت اصلی را ایفا کرده و استحکام و پایداری سینی کابل یا نردبان کابل را تضمین می‌کند. همچنین از این ریل به‌عنوان نگهدارنده عمودی، ساپورت زیر سینی کابل و آویز تاسیسات ساختمانی با استفاده از میله راد بهره گرفته می‌شود. اهمیت سی‌ریل گالوانیزه در افزایش تحمل و ظرفیت بار سینی کابل، نظم‌دهی مسیر کابل‌کشی، سهولت نصب و ارتقای ایمنی کل سیستم سینی کابل است.

چرا سی ریل گالوانیزه برای نصب سینی کابل‌ها ضروری است؟

• ایجاد ساپورت مستحکم: تحمل وزن سینی کابل و کابل‌ها بدون افتادگی یا تغییر شکل
• توزیع یکنواخت بار: جلوگیری از تمرکز وزن و افزایش ایمنی مسیر کابل‌کشی
• مقاومت در برابر خوردگی: پوشش گالوانیزه، دوام بالا در محیط‌های مرطوب و صنعتی
• نصب سریع و انعطاف‌پذیر: امکان تنظیم آسان و استفاده از انواع بست‌ها
• افزایش طول عمر سیستم: کاهش تنش‌های مکانیکی و خرابی‌های احتمالی

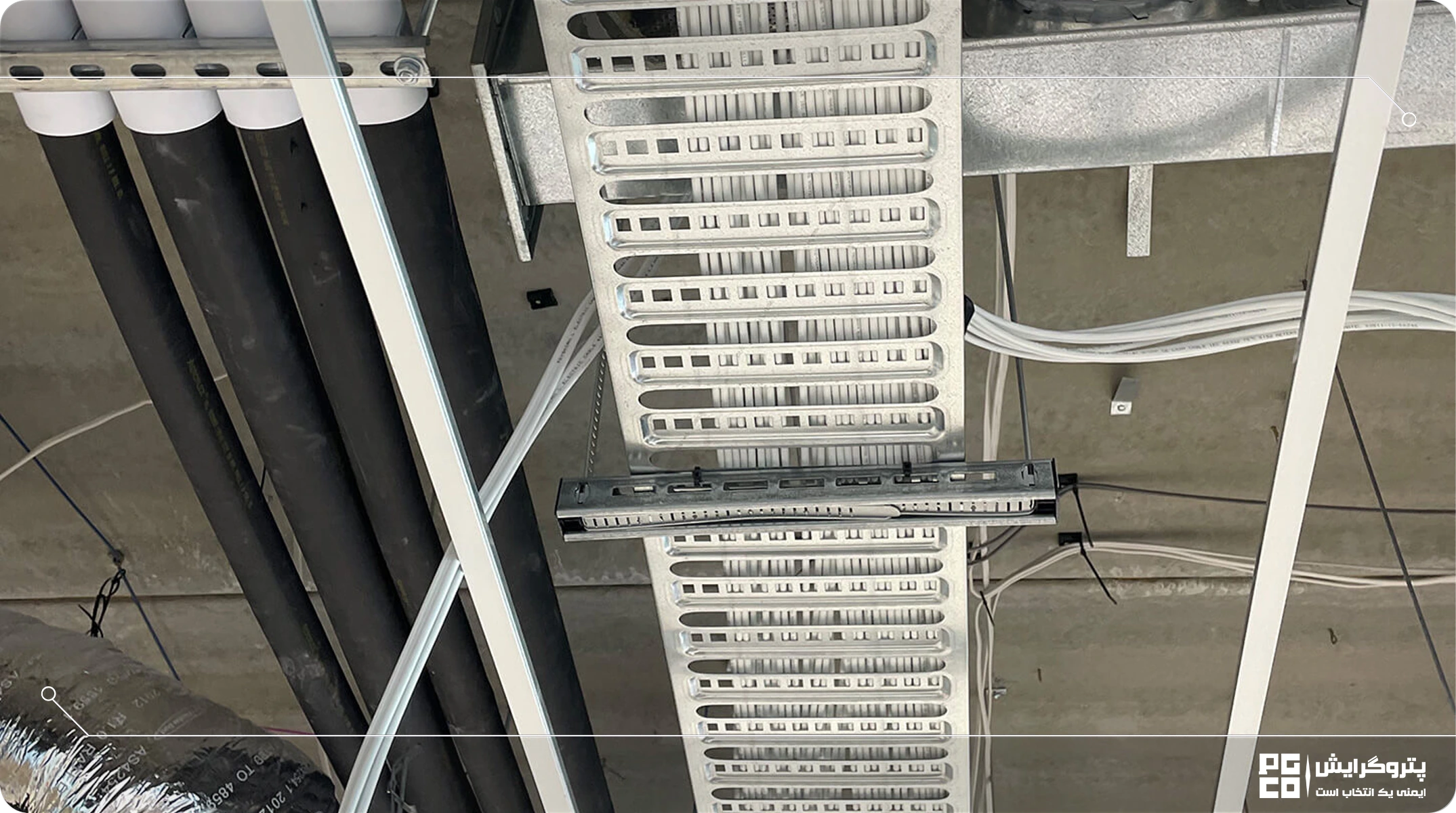

نقش سی ریل گالوانیزه در نصب و نگهداری سینی کابل‌ها چیست؟

سی ریل‌ها در گروه اتصالات سینی کابل نیز قرار می‌گیرند. وظیفه آنها:

• ساپورت قابل تنظیم: با استفاده از سی‌ریل همراه با براکت و مهره فنردار، می‌توان ساپورت‌ها را در ارتفاع دلخواه نصب و تنظیم کرد.
• سهولت نصب: مهره فنردار در داخل ریل قرار گرفته و با شل یا سفت کردن آن، موقعیت ساپورت‌ها به راحتی تغییر می‌کند.
• انعطاف‌پذیری در طراحی: سی‌ریل‌ها را می‌توان در طول‌های مختلف برش زد تا با تعداد طبقات براکت‌ها و نقشه نصب هماهنگ شوند.
• ثبات و نگهداری سینی کابل: با قرار گرفتن سینی کابل روی ساپورت‌های سی‌ریل، وزن و مسیر کابل‌ها به‌صورت یکنواخت پشتیبانی می‌شود و از افتادگی یا لرزش جلوگیری می‌کند.

به‌طور کلی، سی‌ریل گالوانیزه امکان نصب دقیق، تنظیم آسان و نگهداری ایمن سینی کابل‌ها را فراهم می‌کند.

انواع سی ریل گالوانیزه و ویژگی‌های آنها چیست؟

• سی‌ریل گالوانیزه گرم: این نوع سی‌ریل‌ها از فرم‌دهی ورق سیاه فولادی گرید ST37 یا آهنی ساخته می‌شوند. پس از عبور از مرحله آماده‌سازی و اسیدشویی، سی‌ریل در وان مذاب روی (Zn) غوطه‌ور شده و پوشش گالوانیزه‌ای با ضخامت حدود ۷۵ میکرون بر سطح آن ایجاد می‌شود. این نوع ریل مقاومت بسیار بالایی در برابر ضربه، فشار، رطوبت و آسیب‌های محیطی دارد. پس از خروج از وان، ریل خشک شده و آثار اضافی گالوانیزه برداشته می‌شود تا حرکت و نصب بست‌ها در داخل آن راحت باشد.
• سی‌ریل گالوانیزه فابریک: این سی‌ریل‌ها فرم‌دهی از ورق گالوانیزه با ضخامت پوشش تا 20 میکرون تولید می‌شوند، اگرچه مقاومت مکانیکی بالایی دارد، اما مقاومت آن در برابر رطوبت نسبت به سی‌ریل گرم کمتر است و برای محیط‌های مرطوب پیشنهاد نمی‌شود.
• سی‌ریل گالوانیزه سرد: در این مدل، سی‌ریل پس از شکل‌دهی ورق فولادی سیاه یا آهنی، پوشش گالوانیزه به‌صورت اسپری روی ریل اعمال می‌شود. ضخامت پوشش بسیار کم و حدود ۵ تا ۸ میکرون است، بنابراین مقاومت آن در برابر رطوبت پایین‌تر بوده و بازار فروش محدودتری دارد. به همین دلیل بسیاری از افراد سی‌ریل‌های فابریک را با نام ریل گالوانیزه سرد می‌شناسند.

تفاوت سی ریل گالوانیزه گرم و سرد در سینی کابل

تفاوت سی‌ریل گالوانیزه گرم و سرد در نصب سینی کابل به چند نکته اصلی برمی‌گردد:

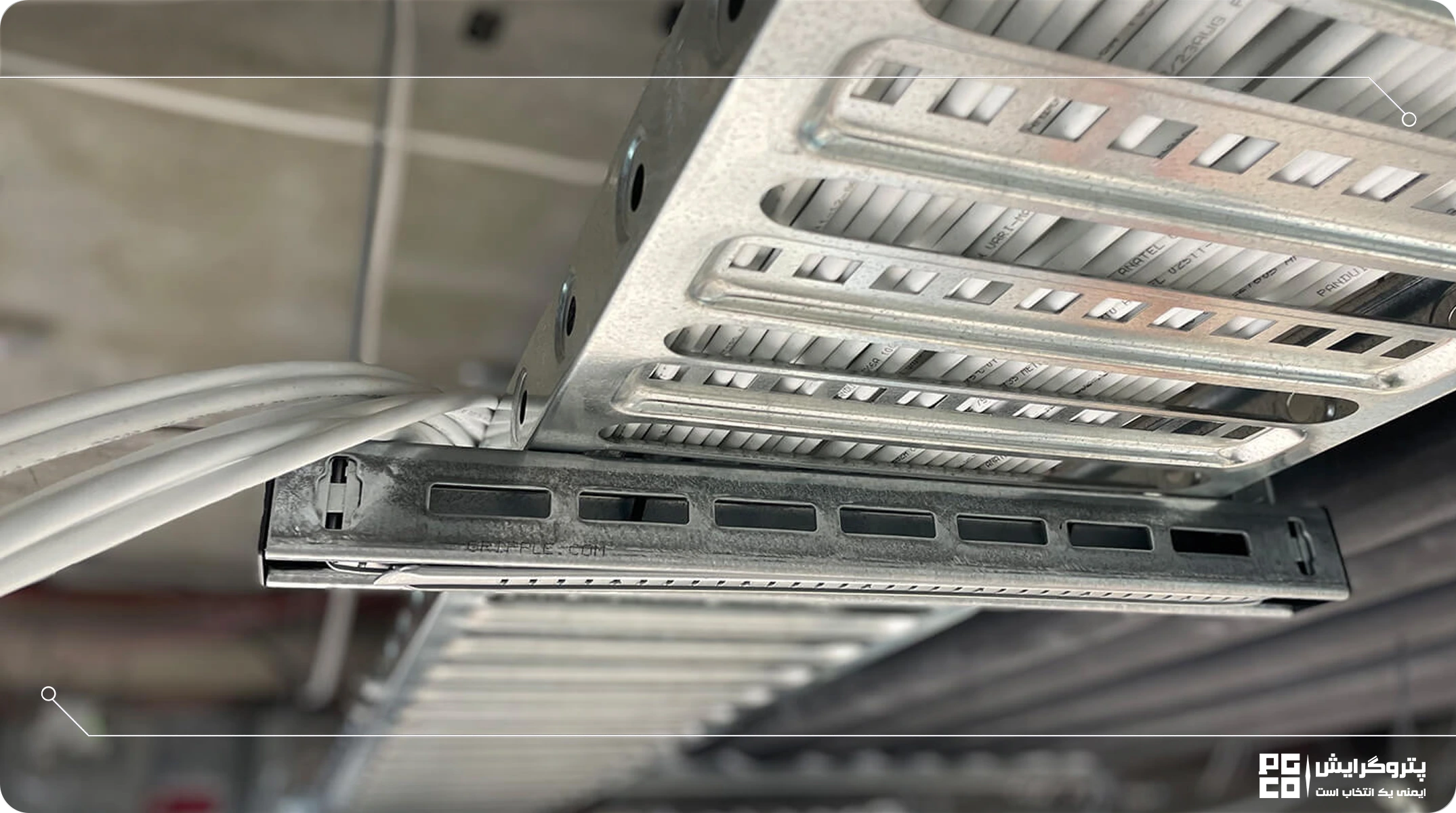

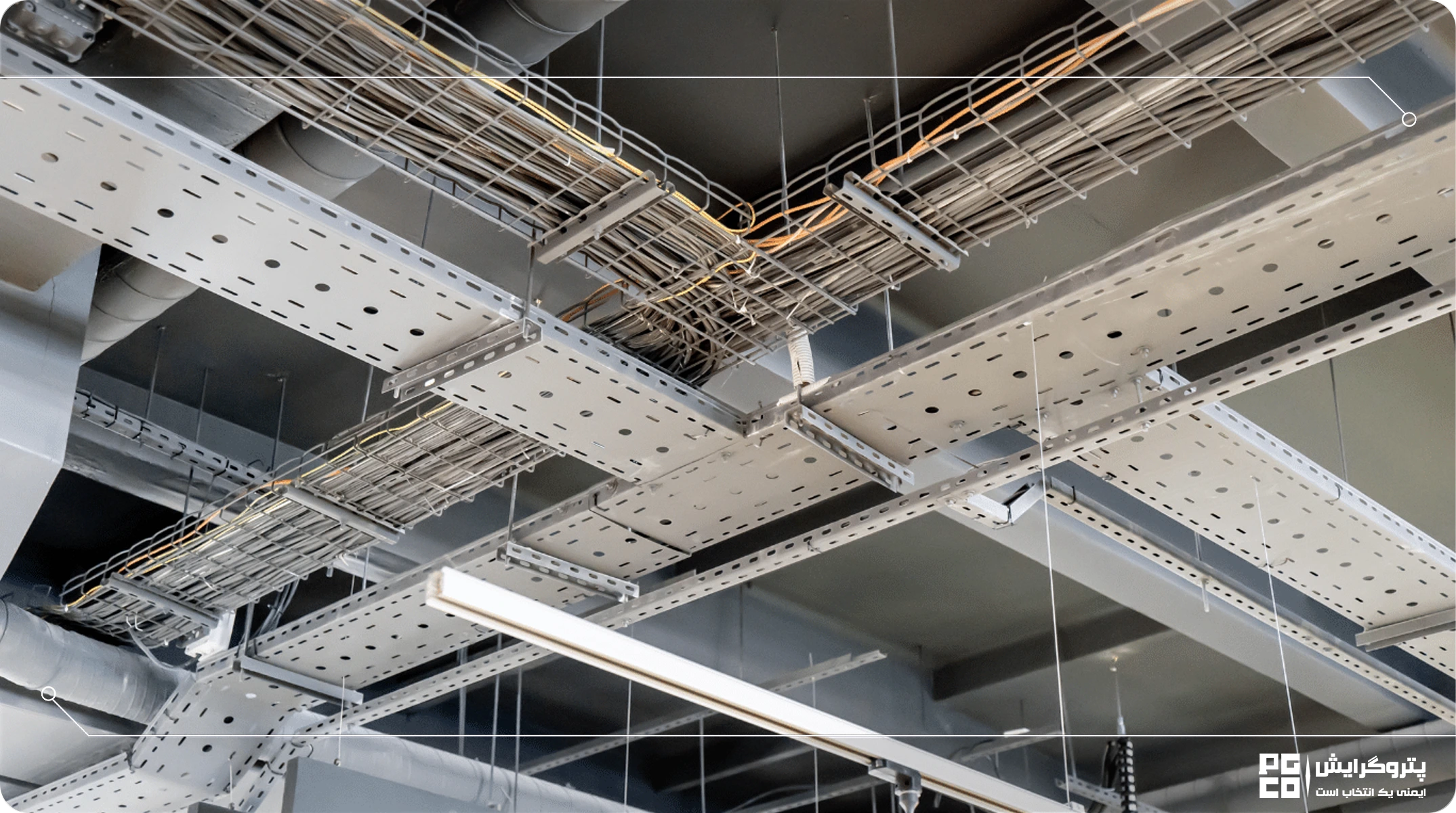

سی ریل با فولاد یا استنلس استیل بهتر است یا گالوانیزه؟ انتخاب سی ریل:

انتخاب نوع سی‌ریل مناسب برای نصب سینی کابل، تاثیر مستقیم بر دوام، ایمنی و هزینه پروژه دارد. سی‌ریل‌ها معمولا از فولاد سیاه، فولاد گالوانیزه یا استنلس استیل تولید می‌شوند و هر کدام مزایا و محدودیت‌های خاص خود را دارند.

• سی‌ریل گالوانیزه با پوشش فلز روی، محافظت خوبی در برابر رطوبت و خوردگی ارائه می‌دهد و گزینه‌ای اقتصادی و متداول برای بیشتر پروژه‌های ساختمانی و صنعتی است. از این رو متقاضایی بیشتری در بازار دارد. مدل گرم آن مقاومت بیشتری نسبت به مدل سرد دارد و برای محیط‌های مرطوب ترجیح داده می‌شود.
• در شرایط محیطی مرطوب، صنعتی یا خورنده، سی‌ریل استنلس استیل بهترین انتخاب است. استیل استنلس، نوع ورق فولادی آلیاژی است که ازترکیب کروم (۱۰ الی۳۰٪)، نیکل، مولیبدن و گاهی تیتانیوم یا منگنز، یک لایه محافظ مقاوم روی سطح تشکیل می‌دهد که آن را در برابر خوردگی، رطوبت و مواد شیمیایی پایدار نگه می‌دارد. مقاومت مکانیکی بالا و دوام طولانی این ریل، نصب سینی کابل را ایمن و بدون نیاز به نگهداری مداوم می‌کند.

چگونه سی‌ریل گالوانیزه به افزایش استحکام و حمایت مکانیکی سینی کابل کمک می‌کند؟

سی ‌ریل گالوانیزه به‌عنوان تکیه‌گاه اصلی سینی کابل، نقش حیاتی در پایداری و ایمنی مسیر کابل‌کشی ایفا می‌کند. با نصب صحیح سی‌ ریل، وزن سینی کابل و کابل‌ها به‌صورت یکنواخت توزیع می‌شود و از افتادگی یا تغییر فرم جلوگیری می‌کند. با توجه به تعداد و قطر کابل‌ها، انتخاب ابعاد سینی کابل، نوع سی ‌ریل مناسب را تعیین می‌کند که مستقیما بر تحمل بار و استحکام سیستم تأثیر دارد.
همچنین، سی‌ریل امکان نصب و تنظیم دقیق سینی‌ها را فراهم می‌کند، به طوری که مسیرهای پیچیده به راحتی مهار می‌شوند. این ویژگی باعث می‌شود تا نحوه کابل کشی روی سینی کابل کاملا منظم و استاندارد باشد، از فشار بیش از حد روی کابل‌ها جلوگیری شود و طول عمر سیستم افزایش یابد. به طور کلی، سی‌ ریل گالوانیزه یک راهکار موثر برای ارتقای استحکام مکانیکی و نظم کابل‌کشی در پروژه‌های صنعتی و ساختمانی است.

چطور سی ریل گالوانیزه نصب و نگهداری کابل‌ها را تسهیل می‌کند؟

• سی‌ریل گالوانیزه به‌عنوان یک ساپورت مکانیکی دقیق، امکان تثبیت سینی کابل و توزیع یکنواخت وزن کابل‌ها را فراهم می‌کند، تا از افتادگی، خمیدگی یا آسیب مکانیکی کابل‌ها جلوگیری شود.
• با استفاده از براکت و مهره فنردار، ارتفاع و موقعیت ساپورت‌ها به راحتی قابل تنظیم است، به طوری که خم سینی کابل و مسیرهای پیچیده بدون ایجاد فشار اضافی بر کابل‌ها نصب می‌شوند.
• نحوه کابل‌کشی روی سینی کابل را استاندارد و منظم می‌کند و امکان نصب انواع کابل با قطر و تعداد متفاوت را فراهم می‌سازد.
• پوشش گالوانیزه مقاومت ریل را در برابر رطوبت و خوردگی افزایش داده و نگهداری طولانی‌مدت کابل‌ها را بدون نیاز به بازبینی مداوم تسهیل می‌کند.

به طور خلاصه، سی‌ریل گالوانیزه ترکیبی از استحکام مکانیکی، انعطاف‌پذیری نصب و حفاظت محیطی را در سیستم‌های کابل‌کشی بهینه می‌سازد.

چگونه سی‌ریل گالوانیزه دوام و مقاومت سیستم سینی کابل را افزایش می‌دهد؟

سی‌ریل گالوانیزه با ایجاد یک لایه محافظ فلز روی (Zn) بر سطح فولاد، مانع نفوذ رطوبت و عوامل خورنده به فلز پایه می‌شود و از زنگ‌زدگی آن جلوگیری می‌کند. این پوشش، به ویژه در مدل گرم با ضخامت حدود ۷۵ میکرون (یا بیشتر)، مقاومت بالایی در برابر شرایط محیطی مرطوب و صنعتی ایجاد می‌کند.
علاوه بر این، سی‌ریل امکان نصب دقیق سینی کابل، خم سینی کابل و نحوه کابل‌کشی روی سینی کابل را بدون آسیب به ریل فراهم می‌کند. در نتیجه، سیستم کابل‌کشی با استفاده از سی‌ریل گالوانیزه، هم از نظر مکانیکی مستحکم و هم از نظر شیمیایی مقاوم و با دوام خواهد بود.

سی ریل چگونه انعطاف‌پذیری و قابلیت تنظیم مسیر کابل‌ها را مهیا می‌کند؟

سی‌ریل با طراحی C شکل و محفظه داخلی قابل نصب براکت و مهره فنردار، امکان جابه‌جایی و تنظیم دقیق ساپورت‌ها را در طول مسیر کابل‌کشی فراهم می‌آورد. این ویژگی باعث می‌شود که خم سینی کابل و تغییر مسیرهای پیچیده به راحتی مهار شده و فشار اضافی به کابل‌ها وارد نشود.
همچنین، طول شاخه‌ها و قابلیت برش سی‌ریل، امکان تنظیم ارتفاع و فاصله ساپورت‌ها با توجه به نقشه و تعداد کابل‌ها را می‌دهد. در نهایت، این انعطاف‌پذیری موجب نصب منظم، استاندارد و ایمن کابل‌ها روی سینی و افزایش طول عمر کل سیستم می‌شود.

چگونه سی ریل مناسب را برای سینی کابل خود انتخاب کنیم؟

1. ابعاد و ظرفیت بار سینی کابل: ضخامت و عرض سی‌ریل باید با ویژگی ابعادی سینی کابل گالوانیزه و تعداد کابل‌ها هماهنگ باشد تا وزن به‌طور یکنواخت توزیع شود.
2. محیط نصب و مقاومت در برابر خوردگی: در محیط‌های مرطوب یا صنعتی، سی‌ریل گالوانیزه گرم یا استنلس استیل برای دوام و حفاظت کابل‌ها ضروری است.
3. انعطاف‌پذیری مسیر و خم سینی کابل: طول شاخه‌ها و قابلیت تنظیم ساپورت‌ها باید امکان خم سینی کابل و مسیرهای پیچیده را بدون فشار اضافی روی کابل‌ها فراهم کند.
4. نوع کابل‌ها و نحوه کابل‌کشی: قطر و تعداد کابل‌ها مشخص می‌کند چه مدلی از سی‌ریل برای نصب ایمن و منظم روی سینی کابل گالوانیزه مناسب است.
5. یکسان بودن متریال سی‌ریل و سینی کابل: برای افزایش مقاومت و دوام، بهتر است جنس سی‌ریل با جنس سینی کابل یکسان باشد؛ به‌عنوان مثال، برای سینی کابل گالوانیزه حتما از سی‌ریل گالوانیزه استفاده شود تا حفاظت و استحکام سیستم بهینه گردد.

انتخاب سی ریل بر اساس وزن کابل و شرایط محیطی

• برای طراحی یک سیستم سینی کابل با دوام و ایمن، انتخاب سی‌ریل باید بر اساس بارگذاری واقعی کابل‌ها و ویژگی‌های محیطی صورت گیرد. کابل‌های سنگین یا مسیرهایی با تعداد زیاد کابل نیازمند سی‌ریل با استحکام بالاتر و ضخامت مناسب هستند تا از خمش و تغییر شکل جلوگیری شود.
• شرایط محیطی نیز نقش تعیین‌کننده‌ای دارد: در محیط‌های مرطوب، صنعتی یا نزدیک مواد خورنده، استفاده از سی‌ریل گالوانیزه یا استنلس استیل ضروری است تا مقاومت در برابر خوردگی و زنگ‌زدگی حفظ شود. علاوه بر این، هماهنگی جنس سی‌ریل با جنس سینی کابل، مانند استفاده از سی‌ریل گالوانیزه برای سینی کابل گالوانیزه، باعث ایجاد یک سیستم یکپارچه و با دوام می‌شود.
• در نهایت، سی‌ریل باید امکان تنظیم موقعیت ساپورت‌ها را فراهم کند تا مسیر کابل‌ها به‌طور دقیق و با رعایت استانداردهای مهندسی نصب گردد و خم‌های سینی کابل بدون وارد شدن فشار اضافی روی کابل‌ها اجرا شود. این رویکرد علمی، ترکیبی از مقاومت مکانیکی، حفاظت محیطی و انعطاف‌پذیری نصب را تضمین می‌کند.

بررسی ابعاد، ضخامت و طول سی ریل برای کاربردهای مختلف

سی چنل‌ها بصورت شاخه‌های 2 متری و 3 متری با ضخامت های 0.8 الی 2.5 میلی‌متر تولید می‌شوند.

• ضخامت سی ریل بین 0.8 تا 2.5 mm
• عرض سی ریل از 20mm تا 30 mm
• طول ریل : 1 تا 2 m
• گرید ورق مصرفی : ورق فولادی ST37
• نوع روکش : ورق فابریک و گالوانیزه گرم

نحوه نصب صحیح سی ریل گالوانیزه در سینی کابل به چه صورت است؟

1. طراحی مسیر و علامت‌گذاری محل نصب: ابتدا مسیر عبور سینی کابل مشخص شده و نقاط نصب سی‌ریل‌ها با توجه به بارگذاری و فاصله استاندارد ساپورت‌ها به‌دقت علامت‌گذاری می‌شود.
2. برش سی‌چنل در ابعاد مورد نیاز: پروفیل‌های سی‌ریل متناسب با طول مسیر، تعداد طبقات و محل خم‌ها برش داده می‌شوند تا نصب بدون تنش انجام گیرد.
3. سوراخ‌کاری سطح نصب: با توجه به محل اجرا (دیوار یا سقف)، سوراخ‌کاری با دریل و مته مناسب انجام می‌شود تا اتصال مکانیکی ایمن فراهم گردد.
4. نصب و تثبیت سی‌چنل: سی‌ریل‌ها با استفاده از پیچ و رول‌پلاک یا انکربولت به‌صورت کاملا تراز و محکم به سطح متصل می‌شوند.
5. اتصال قطعات و اجرای گوشه‌ها: در تغییر مسیرها و گوشه‌ها، از زانویی‌ها و اتصالات مناسب استفاده می‌شود تا خم سینی کابل به‌صورت اصولی اجرا گردد.
6. جانمایی کابل‌ها یا لوله‌ها: کابل‌ها یا لوله‌ها به‌صورت منظم داخل سینی یا روی سی‌ریل قرار داده می‌شوند تا از فشار و پیچ‌خوردگی جلوگیری شود.
7. تثبیت نهایی و بازرسی: در مرحله پایانی، بست‌ها محکم شده و کل سیستم از نظر استحکام، تراز بودن و ایمنی به‌طور کامل بررسی می‌شود.

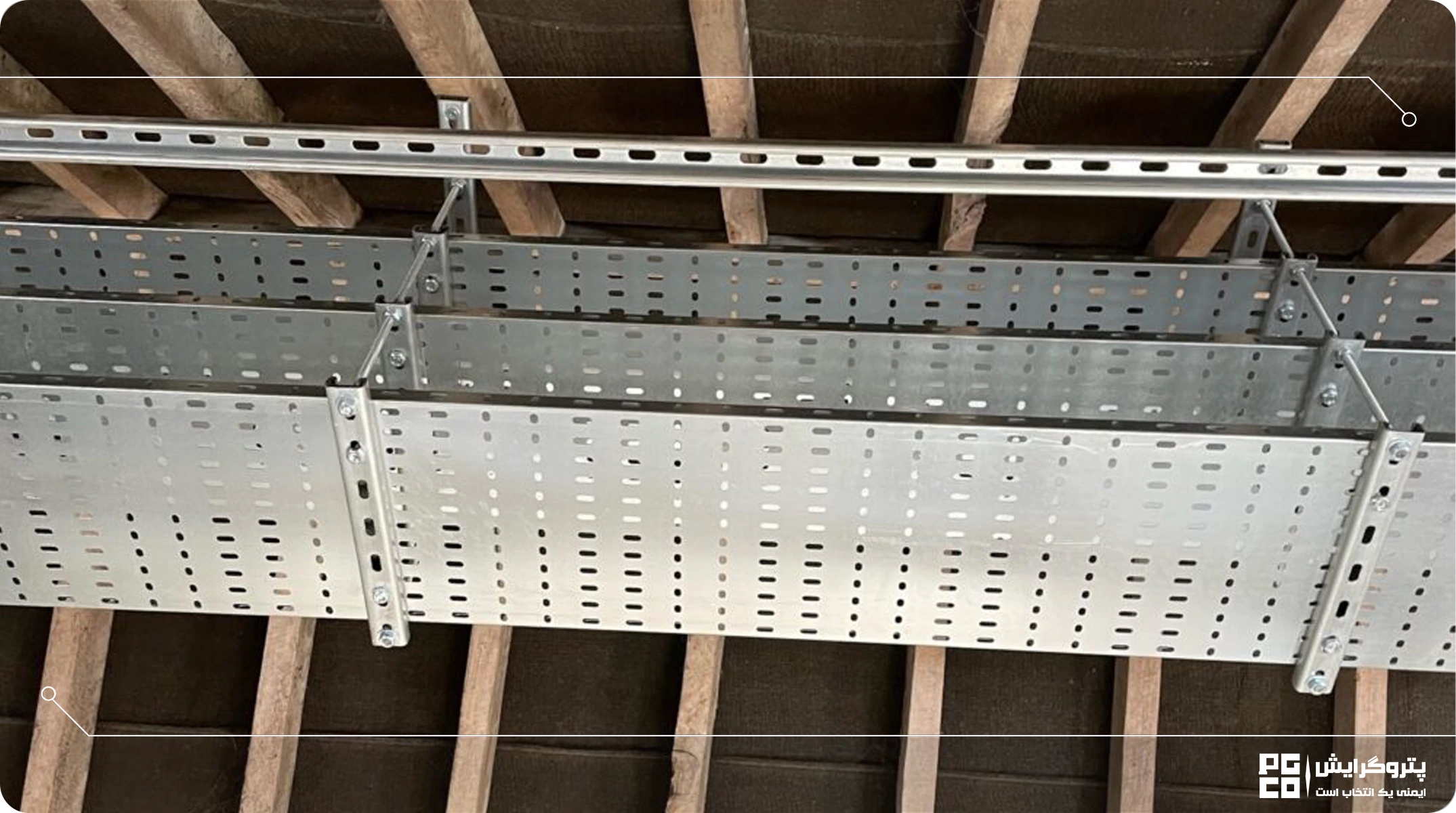

راهنمای نصب سی ریل بر روی دیوار، سقف و سازه‌های فلزی

برای نصب سی‌ ریل روی سطوح مختلف، ابتدا باید نوع سطح و مقاومت مکانیکی آن بررسی شود. روی دیوار، سی‌ ریل با استفاده از انکربولت یا پیچ‌های استاندارد نصب می‌شود، در حالی که روی سقف و سازه‌های فلزی می‌توان از میله راد و براکت آویز استفاده کرد تا سینی کابل به صورت معلق و ایمن قرار گیرد. فاصله بین ساپورت‌ها باید با توجه به وزن سینی کابل گالوانیزه و تعداد کابل‌ها تنظیم گردد و خم‌های مسیر بدون فشار اضافی بر کابل‌ها انجام شود.

انتخاب و نصب بست و براکت‌های مناسب برای سی ریل

انتخاب بست و براکت مناسب نقش کلیدی در ثبات و استحکام سیستم کابل‌کشی دارد. بست‌ها باید با عرض و ارتفاع سی‌ ریل هماهنگ باشند و قابلیت تنظیم موقعیت ساپورت‌ها را فراهم کنند. براکت‌ها معمولا شامل بست اسپیت، بست چنگالی و مهره فنردار هستند که امکان نصب سریع و ایمن سینی کابل گالوانیزه و حفظ خم سینی کابل را بدون فشار اضافی روی کابل‌ها فراهم می‌نمایند. استفاده از متریال سازگار با سی‌ریل، مانند گالوانیزه برای ریل گالوانیزه، طول عمر و مقاومت سیستم را افزایش می‌دهد.

مشکلات رایج در نصب سی ریل و روش‌های حل آنها چیست؟

در نصب سی ‌ریل‌ها چند چالش اجرایی دیده می‌شود که اگر به‌درستی مدیریت نشود، می‌تواند کارایی و ایمنی سیستم سینی کابل گالوانیزه را کاهش دهد.

1. یکی از مشکلات رایج شل شدن اتصالات و پیچ‌ها است که با وزن کابل‌ها و ارتعاشات محیطی تشدید می‌شود و می‌تواند باعث ناپایداری سینی شود؛ برای رفع آن باید از پیچ‌های با کیفیت و اتصال‌دهنده‌های ضد لرزش بهره برد و پس از نصب، بازرسی دوره‌ای انجام داد تا سفتی اتصالات حفظ شود.
2. مشکل دیگر عدم تراز بودن و نادرست بودن فاصله ساپورت‌ها است که منجر به تمرکز بار، خمیدگی سینی و فشار غیر‌مستقیم روی کابل‌ها می‌شود؛ این مسئله با طراحی دقیق مسیر و علامت‌گذاری قبل از نصب قابل حل است.
3. همچنین کاربرد سایز نامناسب اتصالات یا ناهماهنگی جنس آنها با سی ‌ریل می‌تواند باعث خوردگی یا ضعیف شدن اتصال شود که با انتخاب متریال همگن و با پوشش مناسب می‌توان از آن پیشگیری کرد.

مشکلات تنظیم ارتفاع و تراز سی ریل در سینی کابل

1. عدم تراز افقی سی‌ریل‌ها: باعث تمرکز بار در یک سمت سینی کابل شده و به‌مرور منجر به خمش سینی و آسیب به روکش کابل‌ها می‌شود.
2. فاصله نامناسب بین ساپورت‌ها: افزایش فاصله استاندارد بین سی ‌ریل‌ها باعث افتادگی سینی و افزایش تنش مکانیکی در نقاط اتصال می‌گردد.
3. اختلاف ارتفاع بین ساپورت‌های متوالی: ناهم‌سطح بودن ساپورت‌ها مسیر سینی کابل را دچار شیب ناخواسته کرده و توزیع وزن کابل‌ها را مختل می‌کند.
4. نصب نادرست رول‌بولت یا پیچ مهاری: شل بودن یا نصب زاویه‌دار اتصالات، امکان تنظیم دقیق ارتفاع را از بین برده و پایداری سیستم را کاهش می‌دهد.
5. عدم استفاده از ابزار دقیق تراز: تنظیم دستی و چشمی ارتفاع سی ‌ریل‌ها دقت نصب را کاهش داده و احتمال خطای اجرایی را افزایش می‌دهد.
6. بارگذاری قبل از تثبیت نهایی تراز: قرار دادن کابل‌ها پیش از تنظیم کامل تراز، اصلاح ارتفاع را دشوار کرده و موجب تغییر شکل دائمی ساپورت می‌شود.

چگونه از خوردگی و زنگ‌زدگی سی ریل‌ها جلوگیری کنیم؟

1. انتخاب سی‌ریل با پوشش گالوانیزه مناسب: استفاده از سی ‌ریل گالوانیزه گرم، با ضخامت روی بالاتر، مقاومت بسیار بیشتری در برابر رطوبت و عوامل خورنده ایجاد می‌کند.
2. تناسب متریال سی‌ریل با سینی کابل: هماهنگی جنس سی‌ ریل و سینی کابل گالوانیزه از بروز خوردگی گالوانیکی و کاهش عمر مفید سیستم جلوگیری می‌کند.
3. جلوگیری از آسیب به لایه گالوانیزه هنگام نصب: خراش یا برش غیراصولی پوشش روی، نقطه شروع زنگ‌زدگی موضعی و نفوذ رطوبت به فولاد پایه است.
4. استفاده از پیچ و اتصالات ضدخوردگی: به‌کارگیری پیچ، مهره و براکت‌های گالوانیزه یا استنلس، از انتقال خوردگی در محل اتصالات جلوگیری می‌کند.
5. کنترل رطوبت و شرایط محیطی محل نصب: در محیط‌های مرطوب، صنعتی یا دارای بخارات شیمیایی، باید فاصله تهویه و زهکشی مناسب در نظر گرفته شود.
6. ترمیم پوشش در نقاط برش‌خورده یا سوراخ‌کاری‌شده :استفاده از رنگ‌های زینک‌ریچ یا اسپری روی، لایه محافظ را در محل‌های آسیب‌دیده بازسازی می‌کند.
7. بازرسی و نگهداری دوره‌ای سازه نگهدارنده :پایش منظم وضعیت سی ‌ریل‌ها امکان شناسایی زودهنگام نقاط مستعد خوردگی و افزایش دوام سیستم را فراهم می‌سازد.

استانداردهای فنی برای نصب سی ریل در سینی کابل‌ها چیست؟

1. استاندارد IEC 61537: مرجع اصلی طراحی، نصب و آزمون سینی کابل و متعلقات آن از جمله سی‌ریل، با تمرکز بر ظرفیت بار و پایداری مکانیکی.
2. استاندارد NEMA VE 1 و NEMA VE 2: تعریف مشخصات ساخت، فواصل ساپورت، روش‌های نصب و تلرانس‌های مجاز برای سیستم‌های سینی کابل فلزی.
3. استاندارد BS EN 10346: مربوط به ورق‌های فولادی گالوانیزه مورد استفاده در تولید سی‌ریل از نظر پوشش، ضخامت و کیفیت سطح.
4. استاندارد ISO 1461: مرجع کنترل کیفیت پوشش گالوانیزه گرم، میزان ضخامت روی و مقاومت در برابر خوردگی.
5. استاندارد ASTM A653 / A653M: مشخصات فنی فولاد گالوانیزه سرد برای تولید سی‌ریل و قطعات نگهدارنده سینی کابل.
6. استاندارد IEC 61914: الزامات مهار و ساپورت مکانیکی کابل‌ها برای جلوگیری از جابجایی، لرزش و تنش‌های اضافی.
7. استاندارد NEC (NFPA 70): ضوابط ایمنی نصب سینی کابل، فاصله ساپورت‌ها و الزامات اتصال به زمین در پروژه‌های صنعتی.
8. استاندارد DIN EN 61537: نسخه اروپایی الزامات نصب و آزمون سینی کابل و اجزای پشتیبان از جمله سی‌ ریل.

مقایسه سی ریل گالوانیزه با سایر پروفیل‌های موجود در سیستم سینی کابل

از سری پروفیل‌های جایگزین برای سی ریل می‌توان به موارد زیر اشاره کرد:

1. میله رزوه‌دار (Threaded Rod Supports): برای آویز کردن سینی کابل از سقف یا سازه‌ها با قابلیت تنظیم دقیق ارتفاع استفاده می‌شود و برای بارهای متوسط مناسب است.
2. پروفیل زاویه‌دار (Angle Steel Supports): پروفیل‌های زاویه‌دار فولادی یا گالوانیزه که به‌صورت مستقیم به سازه متصل می‌شوند و بار سنگین را با پایداری زیاد تحمل می‌کنند.
3. سازه‌های تراپز (Trapeze Hangers): سیستم‌های آویز چندگانه با میله‌های رزوه‌دار و براکت‌های زاویه‌دار برای پشتیبانی از سینی کابل‌های بزرگ یا چند لایه.
4. پروفیل‌های کامپوزیتی (GRP/FRP Channels): جایگزین غیر فلزی با مقاومت بالا در برابر خوردگی و وزن کمتر، مناسب محیط‌های خورنده یا با نیازهای خاص.

مزایا و معایب سی ریل در برابر پروفیل‌های دیگر (ناودانی، تی‌ریلی و …)

در سیستم‌های نگهدارنده سینی کابل، سی‌ریل گالوانیزه در کنار پروفیل‌هایی مثل ناودانی، تی‌ریلی و قوطی استفاده می‌شود که هرکدام مزایا و محدودیت‌های فنی خاص خود را دارند. مقایسه زیر دید مهندسی‌تری برای انتخاب می‌دهد:

مزایای سی‌ریل نسبت به پروفیل‌های دیگر

• قابلیت تنظیم بالا: وجود شیار طولی امکان تنظیم دقیق ارتفاع، فاصله و موقعیت سینی کابل را بدون سوراخ‌کاری مجدد فراهم می‌کند؛ مزیتی که ناودانی و تی‌ریلی فاقد آن هستند.
• نصب سریع و ماژولار: اتصال با مهره فنردار و براکت استاندارد، سرعت اجرا و اصلاح مسیر را افزایش می‌دهد.
• توزیع یکنواخت بار: شکل مقطع C باعث پخش تنش و کاهش تمرکز تنش در نقاط اتصال می‌شود.
• سازگاری با سینی کابل گالوانیزه: هم‌جنس بودن متریال، مقاومت خوردگی و طول عمر کل سیستم را افزایش می‌دهد.

معایب سی‌ریل در مقایسه با سایر پروفیل‌ها

• تحمل بار نهایی کمتر از ناودانی سنگین: در پروژه‌های با بار بسیار بالا، ناودانی یا قوطی فولادی استحکام خمشی بیشتری دارند.
• قیمت بالاتر نسبت به تی‌ریلی ساده: تی‌ریلی‌ها اقتصادی‌تر هستند اما انعطاف‌پذیری و دقت نصب سی‌ریل را ندارند.
• نیاز به اتصالات اختصاصی: برای عملکرد صحیح، استفاده از براکت و مهره استاندارد الزامی است، در حالی که برخی پروفیل‌ها با اتصال مستقیم هم قابل استفاده‌اند.

اگر دقت نصب، قابلیت تنظیم، سرعت اجرا و مقاومت در برابر خوردگی اولویت باشد، سی‌ریل گالوانیزه انتخاب برتر است. اما برای بارهای بسیار سنگین و سازه‌های ثابت بدون نیاز به تنظیم، ناودانی یا پروفیل‌های سنگین فولادی می‌توانند گزینه مناسب‌تری باشند.
