جوینت سینی کابل و نردبان کابل گالوانیزه چیست؟

جوینت سینی کابل و نردبان کابل، یکی از انواع اتصالات سینی کابل یا نردبان کابل است. این قطعا، حالت لولایی و خم پذیری ‌دارد و ابزاری است که برای اتصال و حمایت از کابل‌ها در سیستم‌های کابل‌کشی استفاده می‌شود. وظیفه اصلی این قطعه اتصال دو شاخه نردبان کابل به یکدیگر است. جوینت، که در زبان انگلیسی به معنای «اتصال» است. بنابراین، وظیفه اصلی جوینت نردبان کابل اتصال دو شاخه نردبان کابل و سینی کابل به یکدیگر یا اتصالاتی مثل تبدیل و سه راهی سینی کابل به سینی کابل است.

شکل لولا پذیری آن با توجه به محل قرارگیری و هدف کاربری آن، متفاوت خواهد بود. جوینت‌ها به تسهیل مدیریت کابل‌ها کمک کرده و از پیچیدگی و آسیب دیدن آن‌ها جلوگیری می‌کنند. نصب سینی کابل و نردبان کابل به این قطعات وابسته است. بنابراین هنگام خرید سینی کابل یا خرید نردبان کابل، خرید جوینت‌ها و مقدار مورد نیاز را نیز در نظر بگیرید.

ویژگی‌ها و مشخصات فنی جوینت نردبان کابل چیست؟

1. جنس و ساختار
   مواد: معمولا از فولاد گالوانیزه، آلومینیوم یا پلاستیک مقاوم ساخته می‌شود.
   ضخامت: بسته به نوع کاربرد، ضخامت ورق معمولا بین 1.5 تا 3 میلی‌متر متغیر است.
2. ابعاد
   عرض نردبان: معمولا از 150 تا 600 میلی‌متر.
   طول نردبان: به‌طور معمول 2 تا 3 متر، اما می‌تواند با توجه به نیاز مشتری تغییر کند.
3. ظرفیت بار
   وزن قابل تحمل: با توجه به طراحی و جنس، از 50 تا 200 کیلوگرم (و حتی بیشتر) است.
4. روش نصب
   اتصال به دیوار یا سقف: دارای سوراخ‌های پانچ شده استاندارد برای نصب با استفاده از پیچ و مهره.
   تکیه‌گاه‌ها: می‌توانند به‌صورت افقی یا عمودی نصب شوند.
5. جریان هوا
   طراحی مشبک: سوراخ‌های پانچ شده جهت کمک به تهویه و کاهش حرارت کابل‌ها.
6.  حفاظت و ایمنی
   پوشش ضد زنگ: افزایش دوام و طول عمر.
   گوشه‌های گرد: جلوگیری از آسیب به کابل‌ها و روکش آنها.
7.  تنوع
   مدل‌ها: انواع مختلفی از نردبان‌ها برای کاربردهای خاص مانند نردبان‌های توکار یا روکار وجود دارد.

جنس جوینت سینی کابل و نردبان کابل چیست؟

انواع سینی کابل یا نردبان کابل در شمایل و متریال مختلف تولید می‌شوند. به دلیل استفاده از فولاد یا استیل در تولید سینی کابل یا لدر کابل، این تجهیزات وزن بالایی دارند. به همین دلیل، نیاز به قطعات اتصالی مثل جوینت‌ها و سایر اتصالات نردبان کابل احساس می‌شود تا بتوانند این وزن را به ‌خوبی تحمل کنند.
برای ساخت نردبان کابل، معمولا از فلزاتی مانند استنلس استیل و فولاد گالوانیزه استفاده می‌شود. این فلزات به اتصال قوی و پایدار بین قسمت‌ها کمک می‌کنند. همچنین، پوشش گالوانیزه باعث می‌شود که نردبان در برابر زنگ‌زدگی و خوردگی مقاوم باشد و ایمنی اتصالات را افزایش دهد.

برای آنکه جوینت‌ها به خوبی نردبان کابل یا سینی کابل را پوشش دهند، بهتر است جنس بدنه آنها نیز هم جنس بدنه نردبان یا سینی کابل باشد. شاخه‌های نردبان کابل یا سینی کابل قطعا وزن بالایی دارد و یک جوینت پلاستیکی یا PVC مکمل و نگهدارنده خوبی برای آن نخواهد بود.

فولاد گالوانیزه، استیل استنلس و آلومینیوم سه متریال اصلی در ساخت جوینت نردبان‌های کابل هستند. فولاد گالوانیزه به دلیل مقاومت بالا در برابر خوردگی و زنگ‌زدگی، گزینه‌ای مناسب برای محیط‌های مرطوب و صنعتی است و به‌خصوص در پروژه‌های بزرگ و صنعتی کاربرد دارد. از سوی دیگر، آلومینیوم به‌ واسطه وزن سبک‌تر و مقاومت خوبی که در برابر خوردگی دارد، انتخاب مناسبی برای محیط‌های کم‌خطر به حساب می‌آید و نصب و حمل آن نیز آسان‌تر است. به همین دلیل، در مواقعی که وزن کم‌ اهمیت است، استفاده از آلومینیوم مورد توجه قرار می‌گیرد. جوینت استیل استنلس هم با توجه به مقاومت مکانیکی بالا و قیمت مقرون بصرفه‌تر، بازار خوبی دارد.

ابعاد و اندازه جوینت سینی کابل و نردبان کابل

ابعاد و اندازه جوینت سینی کابل و نردبان کابل معمولاً متنوع هستند و بسته به نیاز پروژه متفاوت می‌باشند.

1. ابعاد و اندازه جوینت سینی کابل:
   عرض: معمولا بین 100 تا 600 میلی‌متر.
   طول: حدود 1 تا 3 متر.
   ارتفاع: بین 50 تا 100 میلی‌متر.
   ضخامت: 0.6 میلی متر تا 2 میلی متر
2. ابعاد و اندازه جوینت نردبان کابل:
   عرض: حدود از 150 تا 600 میلی‌متر.
   طول: به‌طور معمول 2 تا 3 متر، با امکان سفارشی‌سازی.
   ارتفاع پله‌ها: حدود 50 تا 150 میلی‌متر، بسته به طراحی.
   ضخامت: 0.6 میلی متر تا 2 میلی متر

این ابعاد می‌توانند با توجه به استانداردها و نیازهای خاص پروژه‌ها تغییر کنند.

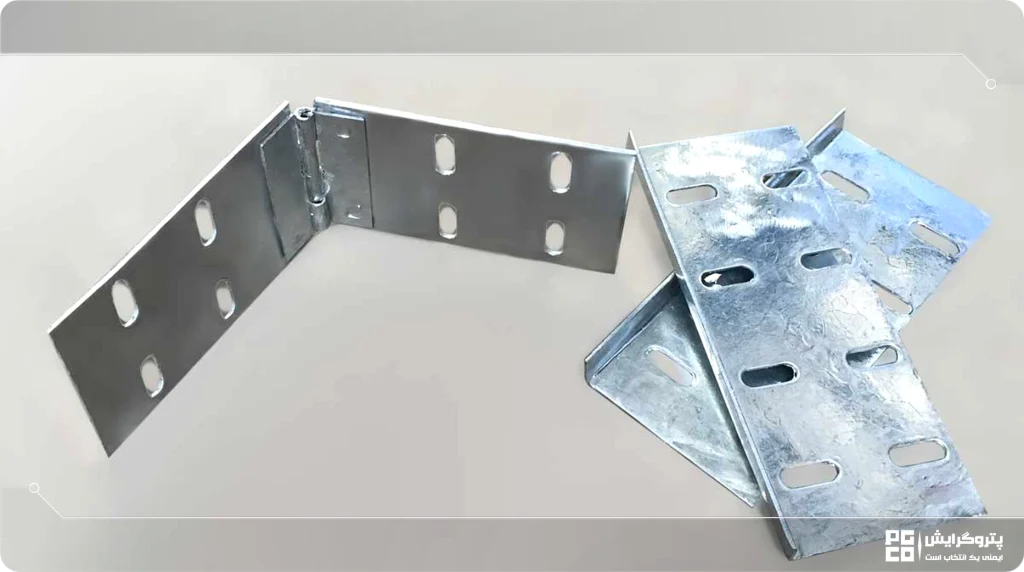

انواع جوینت برای سینی کابل و نردبان کابل کدام است؟

جوینت سینی کابل و نردبان کابل در انواع مختلفی طراحی شده‌اند که می‌توان به موارد زیر اشاره کرد:

1. جوینت ساده: این نوع جوینت‌ها به شکل یک خم یا دو خم طراحی شده‌اند و برای مسیرهای مستقیم مناسب هستند.
2. جوینت لولا دار: این مدل از دو بخش متحرک تشکیل شده و امکان تغییر مسیر نصب را فراهم می‌کند. این جوینت‌ها به‌خصوص در جاهایی که نیاز به انعطاف‌پذیری در مسیر وجود دارد، بسیار مفید هستند.
3. جوینت دوتکه: این نوع جوینت‌ها هم مشابه مدل لولا دار عمل می‌کنند و به‌دلیل ساختار دوتکه، قابلیت حرکت و تغییر جهت را دارند. این جوینت‌ها کیفیت ساخت بالایی دارند و امنیت کابل‌کشی را تضمین می‌کنند.

این تنوع مدل در جوینت‌ها به شما این امکان را می‌دهند تا با توجه به نیاز پروژه و تغییرات مسیر، انتخاب مناسبی داشته باشید.

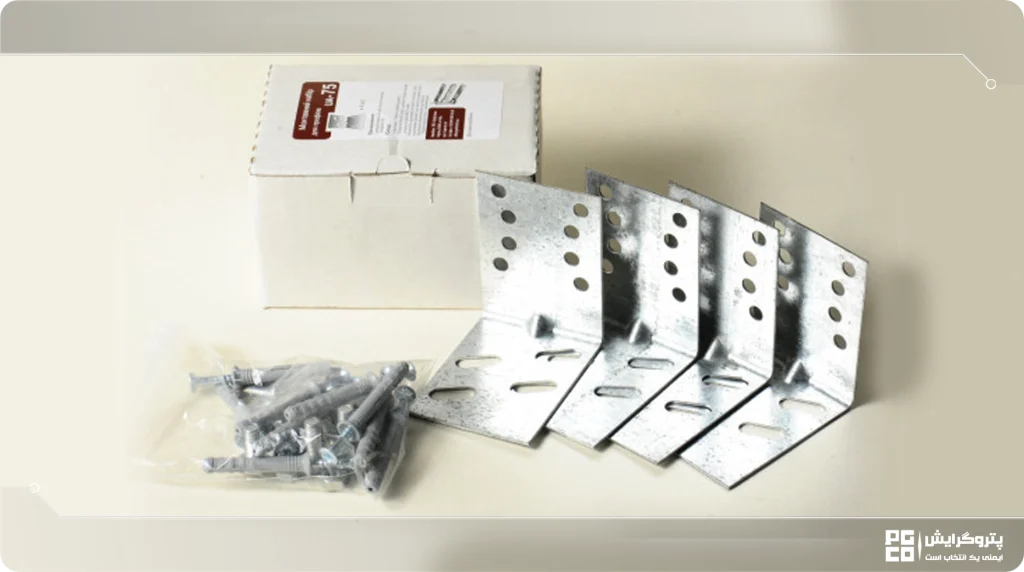

نکاتی که هنگام نصب و استفاده از جوینت سینی کابل ، نردبان کابل باید در نظر بگیرید:

نکات مهمی که هنگام نصب و استفاده از جوینت سینی کابل و نردبان کابل باید در نظر بگیرید شامل موارد زیر است:

1. بررسی ابعاد و وزن کابل‌ها: اطمینان حاصل کنید که جوینت و نردبان قادر به تحمل وزن و ابعاد کابل‌ها هستند.
2. انتخاب جوینت مناسب: نوع جوینت (ساده، لولا دار یا دوتکه) را با توجه به مسیر نصب انتخاب کنید.
3. تامین امنیت: از محکم بودن اتصالات سینی کابل یا نردبان کابل و پیچ‌ها اطمینان حاصل کنید تا از هرگونه لغزش یا جداشدن جلوگیری شود.
4. محیط نصب: شرایط محیطی مانند رطوبت و دما را در نظر بگیرید و از متریال مناسب استفاده کنید.
5. نکات ایمنی: هنگام کار با تجهیزات، از لوازم ایمنی استفاده کنید و دستورالعمل‌های ایمنی را رعایت کنید.
6. نگهداری دوره‌ای: پس از نصب، به‌صورت دوره‌ای جوینت‌ها و نردبان‌ها را بررسی کنید تا از سلامت و عملکرد صحیح آن‌ها مطمئن شوید.
7. توجه به فاصله‌ها: هنگام نصب، فاصله مناسب بین جوینت‌ها و نردبان‌ها را رعایت کنید تا فشار اضافی به اتصالات وارد نشود.
8. استفاده از پیچ و مهره مناسب: برای اتصال جوینت به سینی کابل، سه‌راهی یا چهارراهی سینی کابل، تبدیل‌های مختلف سینی کابل و … از پیچ‌ها و مهره‌های مختلف و مخصوص استفاده می‌شود.

پیچ مناسب برای اتصال جوینت سینی کابل

پیچ کله قارچی یکی از پرکاربردترین انواع پیچ‌ها در اتصال و نصب سینی کابل است. برای افزایش سرعت و سهولت در بستن مهره به پیچ، استفاده از پیچ کله قارچی اتاقی توصیه می‌شود. این نوع پیچ دارای قسمت چهار وجهی در انتهای دنده است که به هنگام قرارگیری در پانچ سینی یا اتصال رابط، از چرخش و جا زدن پیچ جلوگیری می‌کند. بنابراین، نیازی به مهار پیچ از سمت گل آن نیست و می‌توان یک‌طرفه پیچ را سفت کرد.

برای نصب سینی کابل‌های گالوانیزه، معمولا از پیچ کله قارچی سفید با آبکاری گالوانیزه استفاده می‌شود. برای سینی کابل‌هایی با جنس گالوانیزه، از پیچ‌هایی با آبکاری گرم یا داکرومات بهره می‌برند. همچنین، در اتصال رابط سینی کابل استیل، پیچ و مهره‌های استیل با دو گرید ۳۰۴ و ۳۱۶ بیشتر مورد استفاده قرار می‌گیرند.

نصب جوینت سینی برق و نردبان کابل

نصب جوینت سینی برق یکی از مراحل مهم در سیستم‌های مدیریت کابل است که به اتصال دو سینی برق در امتداد مسیر کمک می‌کند. این مقاله به تشریح مراحل و نکات کلیدی نصب جوینت سینی برق می‌پردازد.

1. آماده‌سازی ابزار و مواد
   قبل از شروع نصب، اطمینان حاصل کنید که ابزار و مواد لازم در دسترس هستند. ابزارهای اصلی شامل پیچ‌گوشتی، آچار، متر و علامت‌گذار هستند. همچنین، جوینت سینی برق و سینی‌های مورد نیاز را تهیه کنید.
2. بررسی محل نصب
   محل نصب باید تمیز و عاری از هرگونه موانع باشد. اطمینان حاصل کنید که سطح نصب صاف و مستحکم است تا از بروز مشکلات در آینده جلوگیری شود.
3.  اندازه‌گیری و علامت‌گذاری
   با استفاده از متر، طول سینی‌ها را اندازه‌گیری کرده و نقاطی را که جوینت‌ها قرار خواهند گرفت، علامت‌گذاری کنید. این مرحله به دقت و صحت نصب کمک می‌کند.
4. نصب جوینت
   جوینت سینی برق را در محل‌های مشخص شده قرار دهید. اگر از جوینت‌های لولا دار استفاده می‌کنید، مطمئن شوید که لولاها به‌درستی در جای خود قرار گرفته‌اند.
5. محکم کردن اتصالات
   با استفاده از پیچ و مهره، جوینت‌ها را به سینی‌ها متصل کنید. در این مرحله، از محکم بودن اتصالات اطمینان حاصل کنید تا از حرکت یا جداشدن جوینت جلوگیری شود.
6. بررسی نهایی
   پس از نصب، تمامی اتصالات را دوباره بررسی کنید. اطمینان حاصل کنید که جوینت به‌خوبی محکم شده و هیچ گونه جازدن یا لغزشی وجود ندارد.
7. تست سیستم
   در نهایت، سیستم را تست کنید تا از عملکرد صحیح جوینت سینی برق اطمینان حاصل کنید. این تست می‌تواند شامل بررسی ایمنی و کارایی کلی سیستم باشد.

 نگهداری از جوینت سینی کابل و نردبان کابل

1. بازرسی دوره‌ای: به‌طور منظم جوینت‌ها و نردبان‌ها را برای آسیب، زنگ‌زدگی و اتصالات شل بررسی کنید.
2. تمیز کردن: سینی‌ها و نردبان‌ها را با آب و صابون ملایم تمیز کنید و از مواد شیمیایی خشن خودداری کنید.
3. پیشگیری از زنگ‌زدگی: از پوشش‌های ضد زنگ استفاده کنید و آسیب‌های پوشش گالوانیزه را ترمیم کنید.
4. برنامه‌ریزی نگهداری: یک برنامه دوره‌ای برای بازرسی و نگهداری تهیه کنید.

با رعایت این نکات، عمر و کارایی تجهیزات خود را افزایش دهید.

سوالات متداول

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”جوینت سینی کابل چیست و چه کاربردی دارد؟” answer-0=”جوینت سینی کابل قطعه‌ای فلزی است که برای اتصال دو سینی کابل در امتداد هم و ایجاد مسیر پیوسته برای عبور کابل‌ها استفاده می‌شود. این اتصال استحکام مکانیکی مسیر کابل‌کشی را افزایش داده و از جابه‌جایی یا قطع مسیر در اثر لرزش یا بار اضافی جلوگیری می‌کند. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”انواع جوینت سینی کابل از نظر شکل و عملکرد کدام‌اند؟” answer-0=”1. جوینت ساده: این نوع جوینت‌ها به شکل یک خم یا دو خم طراحی شده‌اند و برای مسیرهای مستقیم مناسب هستند. 2. جوینت لولا دار: این مدل از دو بخش متحرک تشکیل شده و امکان تغییر مسیر نصب را فراهم می‌کند. این جوینت‌ها به‌خصوص در جاهایی که نیاز به انعطاف‌پذیری در مسیر وجود دارد، بسیار مفید هستند. 3. جوینت دوتکه: این نوع جوینت‌ها هم مشابه مدل لولا دار عمل می‌کنند و به‌دلیل ساختار دوتکه، قابلیت حرکت و تغییر جهت را دارند. این جوینت‌ها کیفیت ساخت بالایی دارند و امنیت کابل‌کشی را تضمین می‌کنند.” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”تفاوت بین جوینت نری مادگی و جوینت پیچی در سینی کابل چیست؟” answer-0=”جوینت نری/مادگی (اسپایک/سوکت) اتصال فشاری خودراه‌انداز است که با فروکردن نری داخل مادگی سرعت نصب و تراز خودکار را بالا می‌برد ولی معمولا برای تحمل بارهای مکانیکی زیاد یا لرزش شدید به بست کمکی نیاز دارد. جوینت پیچی با پیچ و مهره اتصال می‌یابد، استحکام مکانیکی و مقاومت در برابر لرزش و اطمینان از پیوستگی الکتریکی را افزایش می‌دهد و در عوض زمان نصب و نیاز به ابزار را بالا می‌برد. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”چه جنسی برای جوینت سینی کابل مناسب‌تر است (گالوانیزه، استیل یا آلومینیوم)؟” answer-0=”قطعا جوینت گالوانیزه انتخاب بهتری است. چون طول عمر و مقاومت مکانیکی بیشتری نسبت به سایر متریال‌ها دارد. در نتیجه هزینه نگهداری و تعمیرات آن کمتر است. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”جوینت سینی کابل در چه فاصله‌ای باید نصب شود؟” answer-0=”فاصله بین هر دو جوینت باید متناسب با طول شاخه سینی (هر ۳ متر) باشد. در مسیرهای بلند یا دارای بار زیاد، برای حفظ استحکام، توصیه می‌شود در هر ۱.۵ تا ۲ متر نیز از ساپورت یا نگهدارنده اضافی استفاده شود. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”نحوه اتصال دو سینی کابل با جوینت چگونه است؟” answer-0=”برای اتصال دو سینی کابل، ابتدا لبه‌های دو سینی را هم‌تراز کرده و جوینت را در محل اتصال قرار می‌دهند. سپس با استفاده از پیچ و مهره یا سیستم نری‌مادگی، جوینت به دیواره‌های سینی محکم می‌شود تا مسیر کابل‌کشی پیوسته و ایمن ایجاد گردد. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”آیا برای نصب جوینت سینی کابل به پیچ و مهره مخصوص نیاز است؟” answer-0=”برای نصب سینی کابل‌های گالوانیزه، معمولا از پیچ کله قارچی سفید با آبکاری گالوانیزه استفاده می‌شود. برای سینی کابل‌هایی با جنس گالوانیزه، از پیچ‌هایی با آبکاری گرم یا داکرومات بهره می‌برند. همچنین، در اتصال رابط سینی کابل استیل، پیچ و مهره‌های استیل با دو گرید ۳۰۴ و ۳۱۶ بیشتر مورد استفاده قرار می‌گیرند. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”جوینت سینی کابل در برابر ارتعاش و ضربه چقدر مقاومت دارد؟” answer-0=”چنانچه متریال آن با متریال بدنه سینی کابل یکسان باشد، مقاومت بیشتری از خود بروز می‌دهد و توان نگهداری بیشتری دارد. اما نوع متریال و شدت ضربه را نباید نادیده گرفت. به عنوان مثال آلومینیوم و استیل مقاومت کمتری نسبن به فولاد گالوانیزه دارند. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”در مسیرهای طولانی سینی کابل، چند جوینت باید استفاده شود؟” answer-0=”در مسیرهای طولانی، تعداد جوینت‌ها برابر با تعداد اتصال بین شاخه‌های سینی است؛ یعنی به ازای هر دو شاخه سینی (معمولا هر ۳ متر) یک جوینت لازم است. به‌عنوان مثال، در مسیر ۳۰ متری سینی کابل حدود ۱۰ جوینت مورد نیاز خواهد بود. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”آیا جوینت‌های سینی کابل در برابر خوردگی و زنگ‌زدگی مقاوم هستند؟” answer-0=”از آنجایی که وظیفه جوینت‌ها نگه داشتن سینی کابل و در نهایت حفظ مسیر کابل‌هاست، استفاده از جوینت با متریال قدرتمند یک الزام است. ز این رو متریال باید مقاومت مکانیکی بالایی داشته باشد و در برابر خوردگی و زنگ‌زدگی نیز کاملا ایزوله و مقاوم باشد. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”برای سینی کابل با عرض ۱۰ تا ۶۰ سانتی‌متر چه نوع جوینتی مناسب است؟” answer-0=”برای سینی کابل با عرض ۱۰ تا ۶۰ سانتی‌متر معمولا از جوینت پیچی استاندارد گالوانیزه استفاده می‌شود که استحکام بالایی دارد و تحمل وزن کابل‌ها را تضمین می‌کند. در صورت نیاز به نصب سریع یا کاهش زمان مونتاژ، جوینت نری‌مادگی نیز گزینه مناسبی برای این بازه عرضی است. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”تفاوت جوینت سینی کابل سنگین و سبک چیست؟” answer-0=”سنگینی جوینت به ضخامت ورق مادر و بدنه آن بستگی دارد. هر چه ضخامت بیشتر باشد، مقاومت آن بیشتر است. به همین دلیل برای نگهداری سینی‌های سنگین تر یا عرض بیشتر مناسب‌تر است. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”جوینت گالوانیزه گرم چه مزیتی نسبت به نوع سرد دارد؟” answer-0=”جوینت گالوانیزه گرم به دلیل ضخامت بیشتر پوشش روی، مقاومت بالاتری در برابر زنگ‌زدگی و رطوبت دارد و برای محیط‌های مرطوب یا صنعتی گزینه‌ای ایده‌آل است. در مقابل، گالوانیزه سرد ارزان‌تر و سبک‌تر است اما دوام کمتری در شرایط خورنده دارد و بیشتر برای فضاهای سرپوشیده استفاده می‌شود. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”آیا جوینت سینی کابل برای سینی کابل مش (Wire Mesh Tray) هم کاربرد دارد؟” answer-0=”بله ولی شمایل متفاوتی دارد. در این مدل از جوینت‌های مخصوص سیمی یا بست‌های فلزی کوچک استفاده می‌شود که مفتول‌های دو سینی را به هم متصل کرده و استحکام مسیر را حفظ می‌کنند. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”جوینت سینی کابل خم (زاویه‌دار) در کجا استفاده می‌شود؟” answer-0=”جوینت سینی کابل خم یا زاویه‌دار در نقاطی استفاده می‌شود که مسیر کابل‌کشی تغییر جهت می‌دهد، مانند گوشه‌های دیوار، ستون‌ها یا عبور از موانع. بنابراین برای اتصال سینی به سه راهی یا زانو از جوینت‌های خم استفاده می‌شود. ” image-0=”” count=”1″ html=”true”]
