معرفی اتصالات نردبان کابل + راهنمای انتخاب بهترین اتصالات برای پروژه

اتصالات نردبان کابل مجموعه‌ای از قطعات مهندسی‌شده هستند که به‌منظور ایجاد پیوستگی، تغییر مسیر و توزیع بهینه بار در مسیرهای کابل‌کشی مورد استفاده قرار می‌گیرند. در این میان، استفاده از اتصالات گالوانیزه برق در ساختار نردبان کابل گالوانیزه، یک راهکار استاندارد برای افزایش مقاومت در برابر خوردگی، تنش‌های مکانیکی و شرایط محیطی خورنده محسوب می‌شود.
این اتصالات با ایجاد اتصال دقیق و هم‌راستا بین اجزای نردبان کابل گالوانیزه، ضمن حفظ یکپارچگی سازه، از تمرکز تنش، افت ایمنی و آسیب به کابل‌ها جلوگیری کرده و نقش مهمی در بهینه‌سازی عملکرد و افزایش طول عمر سیستم‌های توزیع برق ایفا می‌کنند.

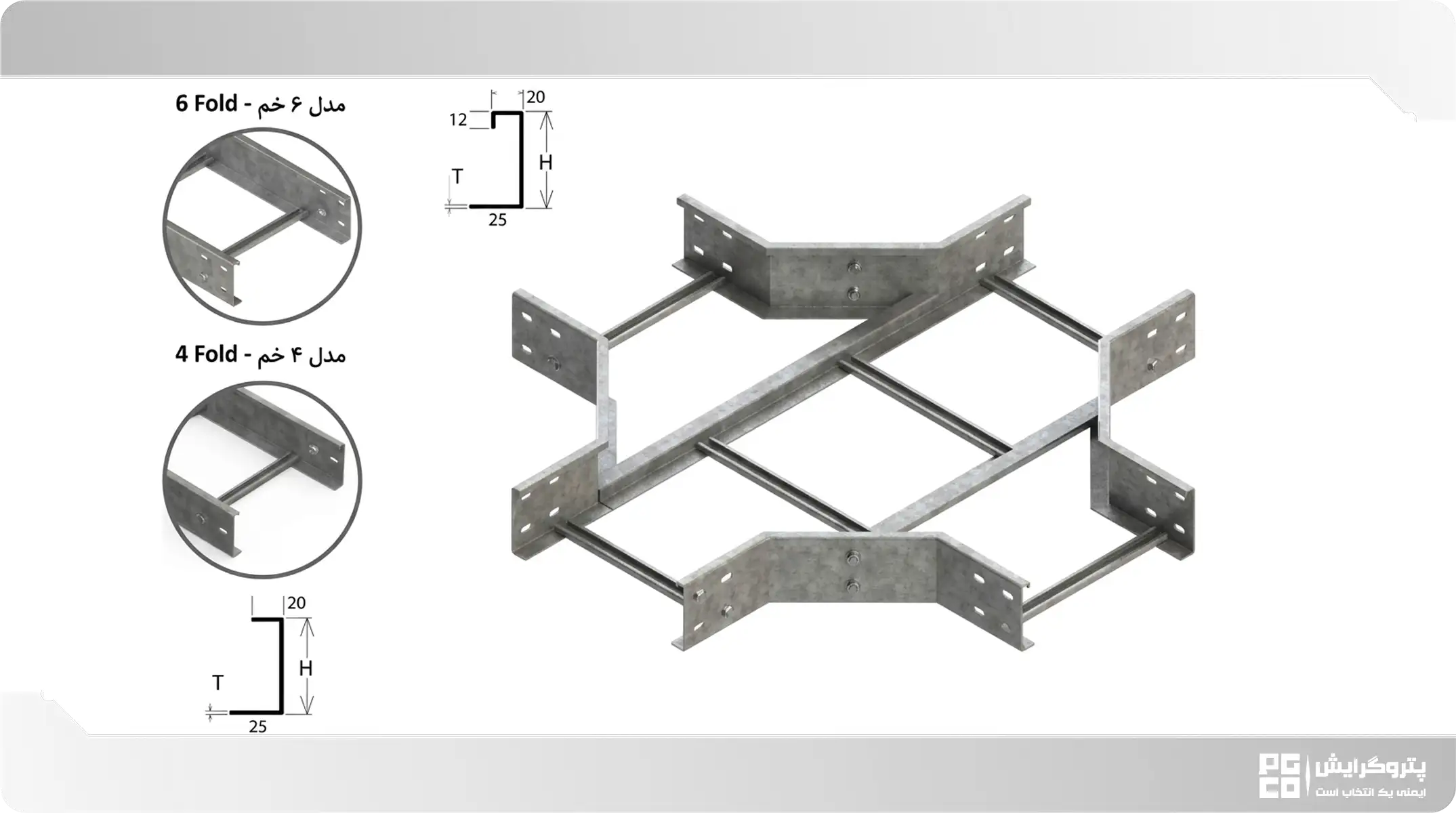

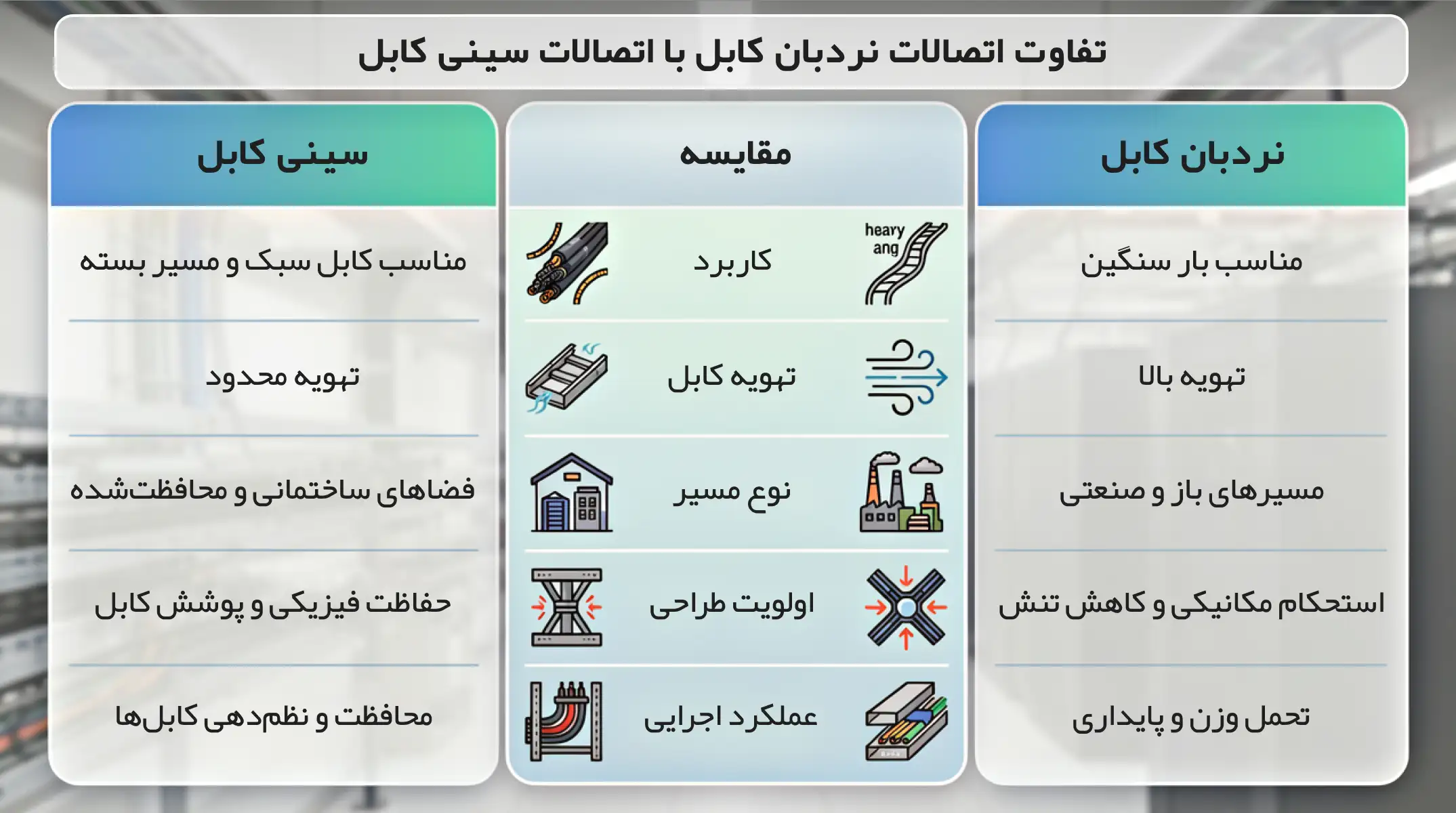

تفاوت اتصالات نردبان کابل با اتصالات سینی کابل در چیست؟

تفاوت اصلی اتصالات نردبان کابل با اتصالات سینی کابل گالوانیزه در نوع طراحی سازه و نحوه توزیع بار کابل‌ها است.

• اتصالات نردبان کابل به‌دلیل ساختار پله‌ای، برای تحمل بارهای سنگین‌تر و تهویه بهتر کابل‌ها طراحی شده‌اند و معمولا در پروژه‌های صنعتی کاربرد دارند. درحالی‌که اتصالات سینی کابل بیشتر برای مسیرهای بسته‌تر، کابل‌های سبک‌تر و فضاهای ساختمانی با نیاز به حفاظت بیشتر مورد استفاده قرار می‌گیرند.
• از نظر اجرایی، اتصالات نردبان کابل تمرکز بیشتری بر استحکام مکانیکی و کاهش تنش دارند، اما در سینی کابل، علاوه بر اتصال و تغییر مسیر، حفظ پوشش و محافظت فیزیکی کابل‌ها اهمیت بیشتری پیدا می‌کند.

الزامات فنی اتصالات نردبان کابل طبق IEC 61537

اتصالات نردبان کابل بر اساس استاندارد IEC 61537 به‌عنوان اجزای مکمل سیستم‌های نگهدارنده کابل تعریف شده و باید از نظر استحکام مکانیکی، ظرفیت باربری و مقاومت در برابر خوردگی مورد آزمون قرار گیرند.
این استاندارد الزامات دقیقی برای اتصال ایمن، تداوم الکتریکی و حفظ یکپارچگی مسیر کابل‌کشی در شرایط بهره‌برداری مختلف تعیین می‌کند. و البته رعایت این استاندارد در طول پروسه تولید بر قیمت نردبان کابل نیز تاثیرگذار است.
همچنین، عملکرد اتصالات در برابر بارهای استاتیکی، دینامیکی و شرایط محیطی، از جمله معیارهای کلیدی ارزیابی در این استاندارد محسوب می‌شود.



انواع اتصالات نردبان کابل و کاربرد هر کدام

انواع اتصالات نردبان کابل با هدف کاربری متفاوت در بازار تجهیزات اتصالات برقی عرضه می‌گردد:

• رابط (کانکتور) نردبان کابل

رابط یا کانکتور به‌عنوان عنصر اتصال‌دهنده اصلی بین شاخه‌های نردبان کابل عمل می‌کند و وظیفه ایجاد پیوستگی مکانیکی و الکتریکی در مسیر را بر عهده دارد. این قطعه باید بتواند تنش‌های ناشی از بارگذاری کابل‌ها و ارتعاشات محیطی را بدون ایجاد تغییر شکل یا گسست در ساختار منتقل کند.

• زانو افقی و عمودی نردبان کابل

زانوها برای تغییر جهت مسیر نردبان کابل در دو محور افقی و عمودی طراحی می‌شوند و نقش مهمی در انطباق مسیر با محدودیت‌های معماری و صنعتی دارند. انتخاب صحیح شعاع خم و زاویه اتصال در این قطعات، از ایجاد فشار موضعی روی کابل‌ها و کاهش عمر مفید آن‌ها جلوگیری می‌کند.

• سه‌راهی و چهارراهی نردبان کابل

این اتصالات برای ایجاد انشعاب در مسیرهای اصلی کابل‌کشی به کار می‌روند و امکان توزیع هم‌زمان کابل‌ها به چند مسیر مختلف را فراهم می‌سازند. طراحی آن‌ها باید به‌گونه‌ای باشد که تعادل بار، تداوم ساختاری و حداقل افت استحکام در نقاط اتصال حفظ شود.

• تبدیل عرض نردبان کابل

تبدیل عرض جهت اتصال دو نردبان کابل با عرض‌های متفاوت مورد استفاده قرار می‌گیرد و نقش مهمی در یکپارچه‌سازی شبکه کابل‌کشی در فضاهای صنعتی دارد. این قطعه باید از نظر هندسی و مکانیکی به‌گونه‌ای طراحی شود که تمرکز تنش در محل تغییر عرض به حداقل برسد و جریان بار به‌صورت یکنواخت منتقل شود.

اتصالات جانبی نردبان کابل برای تغییر مسیر کدام است؟

1. زانو عمودی رو به بالا: این اتصال برای تغییر مسیر نردبان کابل از سطح افقی به سمت بالا مورد استفاده قرار می‌گیرد و در عبور از موانع یا ورود به طبقات بالاتر کاربرد دارد. طراحی دقیق آن نقش مهمی در حفظ شعاع خمش مجاز کابل‌ها دارد.
2. زانو عمودی رو به پایین: زانو عمودی رو به پایین جهت هدایت مسیر کابل از ارتفاع به سمت پایین در مسیرهای تاسیساتی به کار می‌رود. این قطعه باید به گونه‌ای طراحی شود که از سقوط آزاد کابل و ایجاد فشار ناگهانی جلوگیری کند.
3. آفست (Offset) نردبان کابل: آفست برای ایجاد تغییر مسیر غیرمستقیم در دو محور هم‌زمان استفاده می‌شود، به‌خصوص زمانی که مسیر دارای مانع یا عدم هم‌راستایی باشد. این اتصال باعث حفظ پیوستگی مکانیکی و کاهش تنش موضعی در ساختار نردبان کابل می‌شود.
4. سه‌راهی نردبان کابل: سه‌راهی برای انشعاب‌گیری از مسیر اصلی و تقسیم کابل‌ها به دو مسیر فرعی استفاده می‌شود. طراحی آن باید به‌گونه‌ای باشد که تعادل بار و استحکام سازه در محل انشعاب حفظ گردد.
5. چهارراهی نردبان کابل: چهارراهی امکان توزیع کابل‌ها به چهار مسیر مختلف را فراهم می‌کند و در پروژه‌های بزرگ صنعتی کاربرد دارد. این اتصال از نظر مهندسی باید دارای ساختار تقویت‌شده برای جلوگیری از تمرکز تنش در نقطه اتصال باشد.
6. تبدیل نردبان کابل: تبدیل برای اتصال دو نردبان کابل با عرض‌های متفاوت در یک مسیر پیوسته استفاده می‌شود و نقش مهمی در هماهنگ‌سازی شبکه‌های کابل‌کشی با تغییر ظرفیت دارد. این قطعه باید به‌گونه‌ای طراحی شود که انتقال بار به‌صورت تدریجی انجام شده و از ایجاد تمرکز تنش در محل تغییر عرض جلوگیری گردد.



معرفی پیچ و مهره اتصال نردبان کابل: انواع و سایزها

پیچ و مهره‌های اتصال نردبان کابل به‌عنوان عناصر کلیدی در تثبیت مکانیکی اتصالات، وظیفه ایجاد اتصال ایمن و پایدار بین شاخه‌ها و اتصالات جانبی را بر عهده دارند. این قطعات معمولا از جنس فولادی گالوانیزه یا استنلس استیل تولید می‌شوند تا در برابر خوردگی و شرایط محیطی صنعتی مقاومت کافی داشته باشند.
از نظر سایزبندی، رایج‌ترین اندازه‌ها شامل M6، M8 و M10 است که با توجه به ضخامت بدنه نردبان کابل و نوع بارگذاری انتخاب می‌شوند. استفاده صحیح از نوع و سایز مناسب پیچ و مهره، تاثیر مستقیم بر استحکام کلی سیستم و ایمنی مسیر کابل‌کشی دارد.

بست و کلمپ نردبان کابل چیست و چه کاربردی دارد؟برای ثابت‌کردن کابل

بست و کلمپ نردبان کابل به‌عنوان اجزای نگهدارنده، برای مهار و تثبیت کابل‌ها روی ساختار نردبان کابل به کار می‌روند و از جابه‌جایی، لرزش و افتادگی کابل‌ها در مسیرهای طولانی جلوگیری می‌کنند. این قطعات با اعمال فشار یکنواخت و کنترل‌شده، کابل را بدون آسیب به عایق در موقعیت طراحی‌شده ثابت نگه می‌دارند.
از نظر عملکردی، بست‌ها و کلمپ‌ها نقش مهمی در افزایش ایمنی، نظم‌دهی مسیر کابل‌کشی و کاهش تنش‌های مکانیکی ناخواسته دارند. استفاده صحیح از آن‌ها، به‌ویژه در محیط‌های صنعتی و دارای ارتعاش، موجب افزایش عمر مفید کابل‌ها و بهبود پایداری سیستم بهره‌برداری می‌شود.

کاربرد اتصالات نردبان کابل در صنایع مختلف چیست؟

اتصالات نردبان کابل در صنایع نفت، گاز و پتروشیمی برای ایجاد مسیرهای ایمن و مقاوم در برابر شرایط خورنده و دمایی سخت به‌کار می‌روند و نقش کلیدی در پایداری شبکه‌های برق و ابزار دقیق دارند. در این صنایع، استفاده از اتصالات استاندارد باعث کاهش ریسک خرابی و افزایش قابلیت اطمینان سیستم می‌شود.
در نیروگاه‌ها و صنایع سنگین نیز این اتصالات برای مدیریت کابل‌های قدرت با بار بالا استفاده می‌شوند و به توزیع یکنواخت تنش در مسیر کمک می‌کنند. در ساختمان‌های تجاری و مراکز داده، هدف اصلی آن‌ها ایجاد نظم، سهولت دسترسی و امکان توسعه آینده سیستم کابل‌کشی است.

• کاربرد اتصالات نردبان کابل در صنایع نفت، گاز و پتروشیمی

در این صنایع، اتصالات نردبان کابل به‌عنوان اجزای حیاتی در مسیرهای انتقال قدرت و ابزار دقیق عمل می‌کنند و باید در برابر خوردگی، رطوبت و شرایط خورنده شیمیایی مقاومت بالا داشته باشند. استفاده از اتصالات گالوانیزه یا استنلس‌استیل، پایداری شبکه کابل‌کشی را در محیط‌های سخت عملیاتی تضمین می‌کند.

• کاربرد اتصالات نردبان کابل در ساختمان و تأسیسات

در پروژه‌های ساختمانی و تاسیساتی، این اتصالات بیشتر برای ایجاد مسیرهای منظم، ایمن و قابل توسعه در کابل‌کشی برق و شبکه استفاده می‌شوند. تمرکز اصلی در این حوزه، سهولت نصب، دسترسی سریع و هماهنگی با محدودیت‌های معماری ساختمان است.



جنس و پوشش اتصالات نردبان کابل چیست؟

اتصالات نردبان کابل معمولا از فولاد کربنی با استحکام مکانیکی بالا تولید می‌شوند تا توان تحمل بارهای سنگین و تنش‌های ناشی از کابل‌کشی صنعتی را داشته باشند. در پروژه‌های خاص نیز از استنلس‌استیل برای افزایش مقاومت در برابر محیط‌های خورنده و رطوبتی استفاده می‌شود. نوع آلومینیومی آن نیز در بازارز موجود است.
از نظر پوشش سطحی، رایج‌ترین گزینه‌ها شامل گالوانیزه گرم، گالوانیزه سرد و در برخی موارد پوشش‌های اپوکسی است که نقش اصلی آنها افزایش مقاومت در برابر زنگ‌زدگی و خوردگی است. در میان آنها، اتصالات گالوانیزه گرم به‌عنوان استانداردترین انتخاب برای محیط‌های صنعتی شناخته می‌شوند.

اتصالات نردبان کابل گالوانیزه گرم یا سرد؟ کدام بهتر است؟

در مقایسه عملکردی، اتصالات گالوانیزه گرم به‌دلیل ایجاد لایه پوششی ضخیم‌تر و نفوذی، مقاومت بسیار بالاتری در برابر خوردگی، رطوبت و شرایط محیطی صنعتی نسبت به گالوانیزه سرد دارند. این ویژگی باعث می‌شود در پروژه‌های نفت، گاز و فضاهای باز، انتخاب استاندارد و مطمئن‌تری باشند.
در مقابل، گالوانیزه سرد بیشتر برای محیط‌های داخلی با ریسک خوردگی پایین و شرایط کنترل‌شده استفاده می‌شود و از نظر اقتصادی مقرون‌به‌صرفه‌تر است. بنابراین انتخاب بین این دو، کاملا وابسته به شرایط محیطی، سطح خوردگی و الزامات طراحی پروژه است، نه صرفا هزینه اولیه.

اتصالات استیل و آلومینیوم: از کدام یک استفاده کنیم؟

اتصالات استیل با بدنه آلیاژی به‌دلیل مقاومت بسیار بالا در برابر خوردگی، رطوبت و مواد شیمیایی، گزینه‌ای ایده‌آل برای محیط‌های صنعتی سنگین، صنایع نفت، گاز و فضاهای بسیار خورنده محسوب می‌شوند. این اتصالات از نظر استحکام مکانیکی نیز عملکرد بالاتری نسبت به آلومینیوم و حتی فولاد گالوانیزه دارند، اما هزینه تولید و اجرا در آنها بیشتر است.
در مقابل، اتصالات آلومینیومی به‌دلیل وزن کمتر و سهولت نصب، در پروژه‌هایی با بار مکانیکی متوسط و نیاز به کاهش وزن سازه کاربرد دارند. انتخاب بین این دو متریال کاملا وابسته به شرایط محیطی، سطح بارگذاری و الزامات اقتصادی پروژه است.

اتصالات نردبان کابل چه تفاوتی با اتصالات لوله برق دارد؟

اتصالات نردبان کابل برای ایجاد مسیرهای باز، قابل توسعه و مناسب عبور حجم بالای کابل طراحی می‌شوند و تمرکز اصلی آنها بر توزیع بار، تهویه و دسترسی آسان به کابل‌ها است. این در حالی است که اتصالات لوله برق (کاندوئیت) بیشتر در سیستم‌های بسته استفاده شده و هدف اصلی آنها حفاظت کامل مکانیکی و الکتریکی از کابل‌ها در مسیرهای محدود است.
از نظر اجرایی، در سیستم لوله برق از اجزایی مانند گلند کابل برای آب‌بندی و ورود ایمن کابل استفاده می‌شود، در حالی که در نردبان کابل چنین الزام آب‌بندی وجود ندارد و انعطاف‌پذیری مسیر بیشتر حائز اهمیت است. اما برخی از ساپورت‌ها مانند سی چنل و یو ریل برای نگهداری و مهار نردبان کابل یا لوله برق در برخی مسیرها (معمولا نصب از سقف) به صورت مشترک استفاده می‌شود.



نصب اتصالات نردبان کابل: نکات کلیدی

1. انتخاب نوع اتصال مناسب: انتخاب صحیح بین رابط، زانو، سه‌راهی و سایر اتصالات باید بر اساس نقشه اجرایی و شرایط مسیر انجام شود. این انتخاب نقش مستقیم در حفظ یکپارچگی سازه و جلوگیری از تنش‌های موضعی دارد.
2. رعایت هم‌راستایی در نصب: هم‌محوری دقیق بین شاخه‌های نردبان کابل از ایجاد فشار اضافی روی نقاط اتصال جلوگیری می‌کند. عدم رعایت این اصل می‌تواند باعث کاهش استحکام و تغییر شکل سازه در طول زمان شود.
3. استفاده از پیچ و مهره استاندارد: به‌کارگیری پیچ و مهره با سایز و کلاس مقاومتی مناسب، تضمین‌کننده اتصال ایمن و پایدار است. انتخاب نادرست آنها می‌تواند منجر به شل‌شدن اتصالات در شرایط ارتعاشی شود.
4. کنترل گشتاور بستن اتصالات: رعایت میزان گشتاور استاندارد هنگام سفت‌کردن پیچ‌ها از آسیب به قطعات و تغییر شکل موضعی جلوگیری می‌کند. این موضوع به‌طور مستقیم بر عمر مفید سیستم تأثیرگذار است.
5. رعایت فاصله استاندارد ساپورت‌ها: فاصله مناسب بین ساپورت‌ها باعث توزیع یکنواخت بار و جلوگیری از خمش بیش از حد نردبان کابل می‌شود. عدم رعایت این فاصله، احتمال شکست سازه را در بارهای سنگین افزایش می‌دهد.
6. انتخاب متریال متناسب با محیط: استفاده از اتصالات گالوانیزه متناسب با شرایط محیطی، مقاومت سیستم را در برابر خوردگی و رطوبت تضمین می‌کند. این انتخاب در افزایش دوام و کاهش هزینه‌های نگهداری نقش کلیدی دارد.

اشتباهات رایج در نصب اتصالات نردبان کابل

• استفاده از اتصالات نامتناسب با مسیر: انتخاب نادرست زانو، رابط یا سه‌راهی باعث ایجاد تنش‌های موضعی و کاهش یکپارچگی سازه می‌شود. این خطا در بلندمدت می‌تواند منجر به تغییر شکل یا شکست مسیر کابل‌کشی شود.
• عدم رعایت هم‌راستایی در اتصال شاخه‌ها: در صورتی که شاخه‌های نردبان کابل دقیقا در یک راستا نصب نشوند، بار به‌صورت نامتعادل توزیع می‌شود. این موضوع فشار اضافی بر پیچ و مهره‌ها و نقاط اتصال وارد می‌کند.
• استفاده از پیچ و مهره غیراستاندارد: به‌کارگیری اتصالات ضعیف یا نامناسب از نظر سایز و کلاس مقاومتی، ایمنی کل سیستم را کاهش می‌دهد. در شرایط ارتعاشی احتمال شل‌شدن یا شکست اتصال افزایش می‌یابد.
• بی‌توجهی به فاصله استاندارد ساپورت‌ها: اگر ساپورت‌ها بیش از حد از هم فاصله داشته باشند، نردبان کابل دچار خمش و افتادگی می‌شود. این مسئله می‌تواند به کابل‌ها و اتصالات فشار اضافی وارد کند.
• نصب بدون در نظر گرفتن شرایط محیطی: استفاده از متریال نامناسب مانند اتصالات غیرگالوانیزه در محیط‌های مرطوب یا خورنده، باعث خوردگی سریع سیستم می‌شود. این خطا عمر مفید کل شبکه کابل‌کشی را به‌طور قابل‌توجهی کاهش می‌دهد.

ابزار مورد نیاز برای نصب اتصالات نردبان کابل

• مهم‌ترین ابزار شامل آچارهای گشتاور برای بستن پیچ‌ها با میزان نیروی کنترل‌شده، آچار فرانسه یا بکس برای مونتاژ اتصالات و متر و تراز برای تنظیم دقیق مسیر است.
• در پروژه‌های صنعتی، استفاده از دریل و ابزار سوراخ‌کاری برای نصب ساپورت‌ها روی سازه‌های فلزی یا بتنی نیز ضروری است.
• همچنین ابزارهای اندازه‌گیری دقیق مانند شاقول و تراز لیزری نقش مهمی در جلوگیری از خطای نصب و حفظ یکپارچگی مسیر نردبان کابل دارند.
