محاسبه ظرفیت بار سینی کابل گالوانیزه: راهنمای مهندسی

محاسبه ظرفیت بار سینی کابل گالوانیزه برای جلوگیری از تغییر شکل، شکست سازه و افزایش ایمنی سیستم کابل‌کشی ضروری است. این محاسبه به مهندسان کمک می‌کند تا انتخاب صحیح ضخامت، عرض سینی و نوع ساپورت را بر اساس استانداردهای فنی انجام دهند. رعایت ظرفیت بار مجاز، عمر مفید تجهیزات را افزایش داده و از هزینه‌های تعمیر و توقف بهره‌برداری جلوگیری می‌کند.

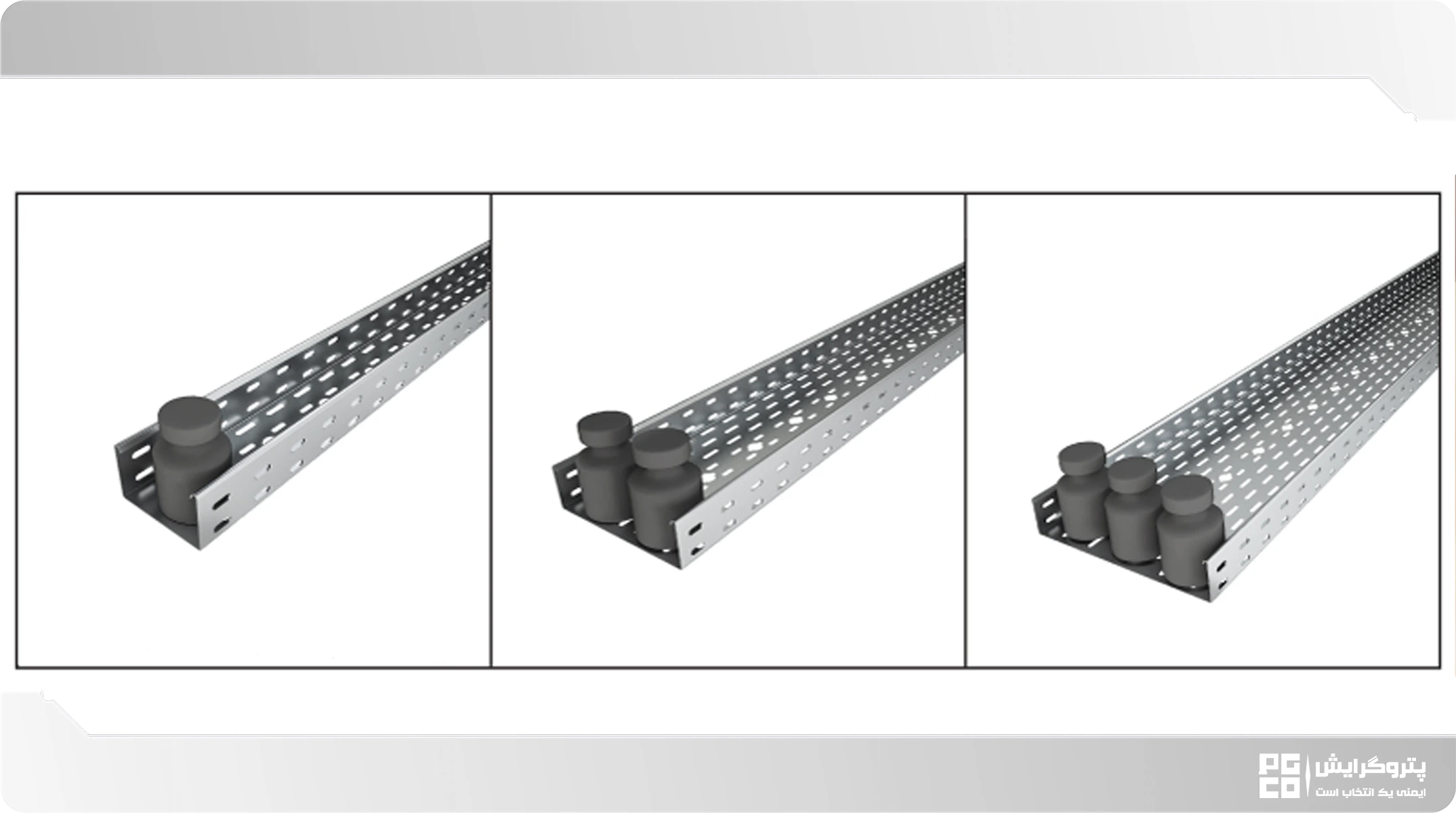

نحوه محاسبه ظرفیت بار سینی کابل گالوانیزه چگونه است؟

محاسبه ظرفیت بار سینی کابل گالوانیزه فرآیندی فنی و استانداردمحور است که با هدف تضمین ایمنی مکانیکی، عملکرد حرارتی مناسب و قابلیت توسعه آینده سیستم کابل‌کشی انجام می‌شود. این محاسبات بر پایه استانداردهایی مانند NEC، IEC 61537 و جداول باربری ارائه‌شده توسط تولیدکنندگان صورت می‌گیرد و شامل مراحل زیر است:

1. محاسبه وزن کل کابل‌ها: در گام نخست، وزن هر متر از هر نوع کابل (بر حسب kg/m) در تعداد آن ضرب شده و مجموع وزن کابل‌ها محاسبه می‌شود. برای طراحی مهندسی صحیح، معمولا ۲۰٪ ظرفیت اضافه جهت توسعه آتی شبکه در نظر گرفته می‌شود. این وزن، بار اصلی وارد بر سینی کابل را تشکیل می‌دهد.
2. محاسبه وزن سینی کابل: وزن خود سینی کابل نیز باید به بار کل افزوده شود. این مقدار می‌تواند از طریق فرمول حجم سینی (طول × عرض × ضخامت) و ضرب آن در چگالی فولاد (تقریبا 7.85 g/cm³) محاسبه شود. در عمل، استفاده از جداول وزنی تولیدکننده دقیق‌تر و متداول‌تر است.
3. تعیین سطح مقطع اشغال‌شده توسط کابل‌ها: برای کنترل تراکم کابل‌ها، مجموع سطح مقطع اشغال‌شده محاسبه می‌شود. این مقدار از حاصل‌ضرب قطر خارجی کابل‌ها در تعداد آن‌ها به دست می‌آید. مطابق استاندارد NEC، میزان پرشدگی سینی کابل نباید از ۵۰٪ سطح مقطع مفید سینی تجاوز کند تا تهویه مناسب و دفع حرارت به‌درستی انجام شود.
4. انتخاب سینی کابل مناسب: در این مرحله، مشخصات و ابعاد سینی کابل بر اساس نتایج محاسبات انتخاب می‌شود:
   • عرض و عمق سینی باید به‌گونه‌ای باشد که کابل‌ها با رعایت فضای خالی استاندارد و جریان هوای کافی در آن قرار گیرند.
   • ضخامت ورق سینی (برای مثال 1.25، 1.5 یا 2 میلی‌متر در سینی‌های گالوانیزه گرم) بر اساس وزن کل کابل‌ها و طول دهانه ساپورت‌ها تعیین می‌شود تا از خمش یا تغییر شکل جلوگیری گردد.
   • استفاده از Load Table‌ های ارائه‌شده توسط تولیدکنندگان، مرجع اصلی برای تطبیق وزن مجاز با عرض، ضخامت و فاصله تکیه‌گاه‌ها است.
5. در نظر گرفتن شرایط نصب و محیطی: عوامل اجرایی و محیطی نقش مهمی در ظرفیت بار نهایی دارند. تعداد و نوع خم‌ها، شرایط خورندگی محیط (که استفاده از گالوانیزه گرم را ضروری می‌کند) و نحوه فاصله‌گذاری کابل‌ها همگی باید در طراحی لحاظ شوند. همچنین فاصله کابل‌ها از یکدیگر بر ظرفیت جریان مجاز (آمپراژ) و عملکرد حرارتی سیستم تأثیر مستقیم دارد.

نکته کلیدی: برای دستیابی به یک طراحی ایمن و بهینه، همواره باید محاسبات انجام‌شده با استانداردهای معتبر بین‌المللی و جداول فنی تولیدکنندگان سینی کابل تطبیق داده شود. این رویکرد، ریسک‌های مکانیکی و حرارتی را کاهش داده و طول عمر سیستم کابل‌کشی را به‌طور قابل توجهی افزایش می‌دهد.

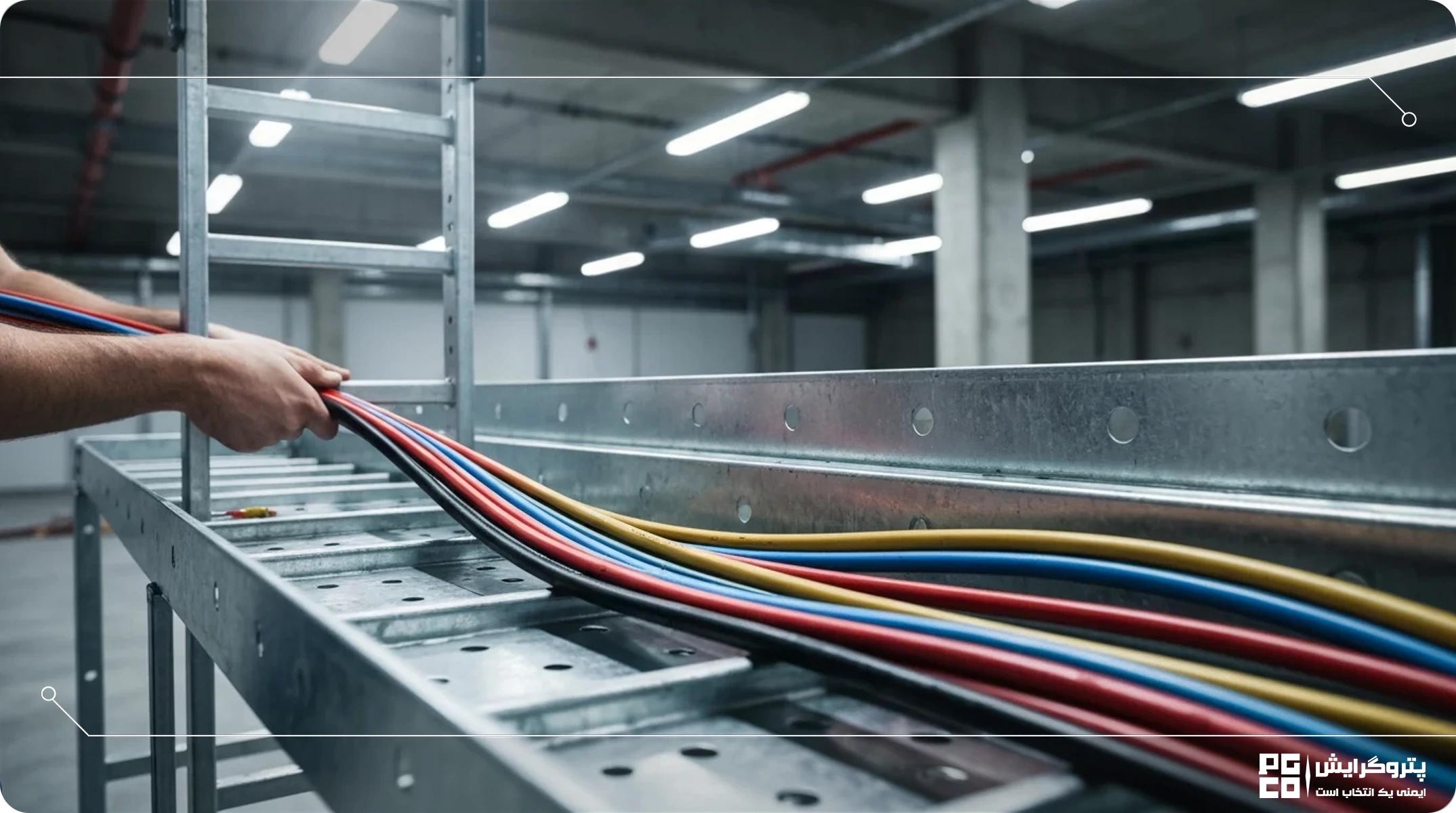

عوامل تاثیرگذار بر ظرفیت بار سینی کابل کدام است؟

• نوع سینی کابل (نردبانی، مشبک، کف بسته)
• جنس و نوع پوشش (گالوانیزه گرم، گالوانیزه سرد، استنلس استیل)
• ضخامت ورق سینی کابل
• عرض و عمق سینی کابل
• فاصله دهانه ساپورت‌ها (Span Length)
• وزن و تعداد کابل‌ها
• میزان پرشدگی سینی (درصد اشغال سطح مقطع)
• نحوه چیدمان و فاصله کابل‌ها از یکدیگر
• وجود اتصالات سینی کابل، خم‌ها و تغییر مسیرها
• شرایط محیطی نصب (دما، رطوبت، محیط خورنده)
• نوع بارگذاری (استاتیکی یا دینامیکی)
• استاندارد طراحی و جداول باربری تولیدکننده

چگونه ابعاد سینی کابل گالوانیزه را برای ظرفیت مناسب انتخاب کنیم؟

ابعاد سینی کابل گالوانیزه باید بر مبنای دو معیار اصلی انتخاب شود:

1. ظرفیت باربری مکانیکی
2. الزامات حرارتی

ابتدا سطح مقطع کابل‌ها محاسبه و سینی به‌گونه‌ای انتخاب می‌شود که میزان پرشدگی از حدود مجاز استاندارد (معمولا %50) تجاوز نکند. سپس با توجه به وزن کل کابل‌ها، طول دهانه ساپورت‌ها و استفاده از جداول باربری تولیدکننده، عرض، عمق و ضخامت ورق سینی تعیین می‌گردد تا ضمن تحمل ایمن بار، از خمش، تمرکز تنش و افزایش دمای کابل‌ها جلوگیری شود.

استانداردهای محاسبه ظرفیت بار سینی کابل گالوانیزه چیست؟

استانداردهای محاسبه ظرفیت بار سینی کابل گالوانیزه مجموعه‌ای از مقررات فنی هستند که الزامات باربری، خمش مجاز، تهویه و ایمنی مکانیکی سینی کابل را مشخص می‌کنند. مهم‌ترین این استانداردها عبارت‌اند از:

• NEC (NFPA 70): استاندارد برق آمریکا که به‌ویژه بر میزان پرشدگی مجاز سینی کابل، فاصله کابل‌ها، الزامات حرارتی و ایمنی نصب تمرکز دارد.
• NEMA VE 1 و NEMA VE 2: استانداردهای انجمن تولیدکنندگان تجهیزات الکتریکی آمریکا که مشخصات سازه‌ای سینی کابل، جداول باربری و دستورالعمل‌های نصب را ارائه می‌دهند. به‌علاوه بر ظرفیت مکانیکی، به درصد پرشدگی سینی و شرایط حرارتی کابل‌ها نیز توجه ویژه دارند.
• DIN EN 61537: نسخه اروپایی استاندارد IEC که در بسیاری از پروژه‌های صنعتی و ساختمانی مورد استناد قرار می‌گیرد. همچنین با تمرکز بر آزمون‌های بارگذاری واقعی، ایمنی و دوام سینی کابل را تضمین می‌کنند
• IEC 6153: مرجع اصلی بین‌المللی برای سیستم‌های سینی و نردبان کابل که روش‌های آزمون بار، خمش مجاز، فاصله ساپورت‌ها و ظرفیت باربری را تعریف می‌کند.
• BS EN 61537: استاندارد بریتانیا و نسخه‌های بومی‌شده IEC است که برای طراحی و ارزیابی ظرفیت بار سینی کابل بر اساس آزمون‌های مکانیکی بررسی می‌شود.

تطابق استانداردهای سینی کابل گالوانیزه در ایران

در ایران، استانداردهای ملی برای سینی کابل گالوانیزه به‌طور مستقیم به ظرفیت بار و آزمون‌های مکانیکی سینی اشاره نمی‌کنند، اما الزامات مرتبط با مواد، کیفیت پوشش و ایمنی نصب تحت استانداردهای برق و تاسیسات ملی وجود دارد. در عمل، تولیدکنندگان ایرانی اغلب محصولات خود را با رعایت استانداردهای بین‌المللی مانند IEC 61537 برای بارگذاری و آزمون خمش و NEMA VE‑1 برای مشخصات سازه‌ای و ظرفیت بار، طراحی می‌کنند.

روش‌های تقویت ظرفیت بار سینی کابل گالوانیزه:

1. کاهش دهانه ساپورت‌ها: کاهش فاصله بین تکیه‌گاه‌ها (Span Length) باعث کاهش خمش ورق و افزایش ظرفیت باربری می‌شود.
2. افزایش ضخامت ورق سینی: انتخاب ورق گالوانیزه با ضخامت بالاتر، مقاومت خمشی سینی را افزایش داده و امکان تحمل بارهای سنگین‌تر را فراهم می‌کند.
3. استفاده از پروفیل‌های مقاوم‌تر: سینی‌های نردبانی یا مشبک با تقویت‌های جانبی (لبه‌های خمیده یا مقطع U شکل)ظرفیت بار بیشتری نسبت به سینی‌های ساده دارند. همچنین استفاده از اتصالات کمکی مقام مثل سه راهی سینی کابل، زانو سینی کابل و تبدیل‌ها برای کاهش بار اضافی و کنترل بهتر مسیر عبور کابل.
4. افزودن ساپورت و براکت کمکی: استفاده از جوینت سینی کابل مقاوم، براکت‌ سینی کابل یا ساپورت‌های اضافی در طول مسیر سینی، توزیع بار را یکنواخت‌تر کرده و نقطه تمرکز تنش را کاهش می‌دهد.
5. کنترل نحوه چیدمان کابل‌ها: پخش یکنواخت کابل‌ها، جلوگیری از انباشته شدن و رعایت فضای خالی حداقل ۵۰٪ سطح مقطع، از تمرکز بار و افزایش خمش جلوگیری می‌کند.
6. استفاده از سینی‌های گالوانیزه با کیفیت و پوشش مناسب: گالوانیزه گرم با ضخامت کافی علاوه بر مقاومت مکانیکی، دوام در برابر خوردگی را نیز افزایش می‌دهد و در بارهای طولانی مدت تغییر شکل کمتر رخ می‌دهد.
7. تامین استحکام ساپورت و پایه سینی کابل: اطمینان از محکم بودن ساپورت سینی کابل و پایه سینی کابل ضروری است، زیرا هرگونه لق بودن یا ضعف در پایه‌ها می‌تواند باعث خمش بیش از حد سینی و کاهش ظرفیت بار شود و ایمنی کابل‌ها را به خطر اندازد.

تقویت ظرفیت بار سینی کابل با پشتیبانی‌های اضافی: راهکاری عملی برای ایمنی و دوام

استفاده از پشتیبانی‌های اضافی یکی از موثرترین روش‌ها برای افزایش ظرفیت بار سینی کابل گالوانیزه است. با افزودن براکت‌ها یا ساپورت‌های کمکی در فواصل کوتاه‌تر، بار وارد بر سینی به‌صورت یکنواخت‌تر توزیع می‌شود و نقاط تمرکز تنش کاهش می‌یابد. این اقدام باعث می‌شود:

• خمش ورق کاهش یابد و سینی کمتر تغییر شکل دهد.
• امکان استفاده از سینی با ضخامت کمتر برای بار مشابه فراهم شود.
• طول عمر مفید سیستم کابل‌کشی افزایش یابد و خطر شکست یا آسیب مکانیکی کاهش یابد.

در طراحی مهندسی، فاصله و نوع ساپورت‌ها باید با توجه به وزن کل کابل‌ها، ضخامت ورق سینی و استانداردهای IEC 61537 یا NEMA VE‑1 تعیین شود تا افزایش ظرفیت بار به‌صورت ایمن و بهینه حاصل گردد.

چگونه انتخاب مواد و تکنیک‌های ساخت، ظرفیت بار سینی کابل گالوانیزه را بهبود می‌بخشد؟

استفاده از مواد با کیفیت و تکنیک‌های ساخت مناسب نقش تعیین‌کننده‌ای در افزایش ظرفیت بار سینی کابل دارد. انتخاب ورق فولادی گالوانیزه گرم با ضخامت کافی، کنترل یکنواخت پوشش روی، همچنین رعایت استانداردهای خمکاری و جوشکاری، مقاومت مکانیکی سینی را افزایش می‌دهد. علاوه بر این، طراحی پروفیل‌های تقویت‌شده مانند لبه خمیده یا مقطع U شکل، توزیع بهتر تنش و کاهش خمش را تضمین می‌کند.
این رویکرد موجب می‌شود که سینی کابل هم بارهای سنگین را تحمل کند و هم طول عمر بالاتری داشته باشد، بدون آنکه نیاز به افزایش غیرمنطقی ضخامت یا ساپورت‌های متعدد باشد.

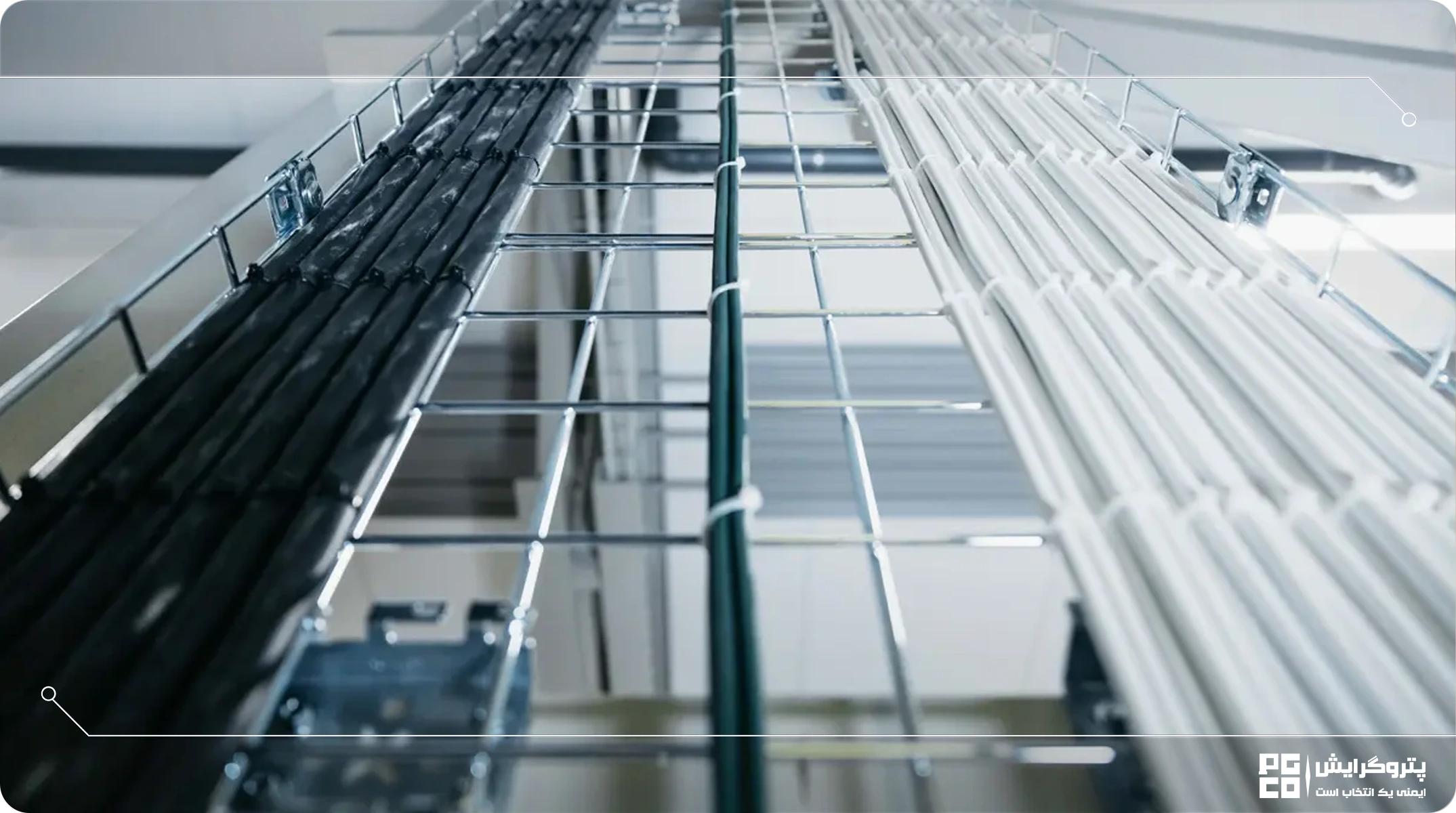

محاسبه ظرفیت بار برای سینی کابل گالوانیزه نردبانی

محاسبه ظرفیت بار سینی کابل گالوانیزه نردبانی یک فرآیند مهندسی است که باید همزمان بار مکانیکی، ابعاد سینی و استانداردهای بین‌المللی در آن لحاظ شود. تفاوت چندانی با محاسبه ظرفیت بار سینی کابل ندارد و مراحل اصلی آن به شرح زیر است:

1. برآورد وزن کابل‌ها: وزن هر کابل (kg/m) در طول مسیر و تعداد کابل‌ها ضرب شده و مجموع وزن کل کابل‌ها محاسبه می‌شود. معمولا ۲۰٪ ظرفیت اضافه برای توسعه آتی در نظر گرفته می‌شود.
2. محاسبه وزن سینی نردبانی: وزن خود سینی بر اساس طول، عرض، ضخامت و چگالی فولاد گالوانیزه (~7.85 g/cm³) محاسبه می‌شود یا از جداول سازنده استفاده می‌شود.
3. انتخاب عرض و عمق مناسب: با توجه به قطر و تعداد کابل‌ها و رعایت ۵۰٪ پرشدگی سطح مقطع، عرض و عمق سینی تعیین می‌شود تا تهویه کافی و فضای خالی استاندارد برای کابل‌ها حفظ شود.
4. محاسبه خمش و تنش ورق: بر اساس فاصله ساپورت‌ها (Span) و ضخامت ورق، حداکثر خمش و تنش سینی بررسی می‌شود. این محاسبات معمولاً با استفاده از فرمول‌های مهندسی خمش تیر ساده تحت بار یکنواخت انجام می‌شود:
   1.
   2. W: بار واحد طول،
   3. L: دهانه
   4. 𝐸: مدول الاستیسیته،
   5. 𝐼: ممان اینرسی مقطع
   6. 𝑐: فاصله از مرکز مقطع
5. تطبیق با جداول باربری تولیدکننده: پس از محاسبات، نتایج با Load Table تولیدکننده سینی کابل نردبانی مقایسه می‌شود تا عرض، ضخامت و فاصله ساپورت‌ها تأیید شود.
6. کنترل نهایی شرایط نصب: وجود خم‌ها، تغییر مسیر و شرایط محیطی (رطوبت، خوردگی) بررسی شده و در صورت نیاز پشتیبانی یا ساپورت اضافی اعمال می‌شود.

این روش تضمین می‌کند که سینی کابل نردبانی ضمن تحمل بار مکانیکی، تهویه مناسب کابل‌ها را حفظ کرده و از خمش یا شکست ورق جلوگیری شود.

جدول تفاوت‌ها و مزایای سینی کابل گالوانیزه نردبانی با سایر سینی کابل ها

• مزایای سینی کابل گالوانیزه نردبانی نسبت به سایر انواع سینی کابل:

1. انتقال حرارت بهتر: تهویه مناسب بین پله‌ها باعث کاهش دمای کابل‌ها و افزایش عمر مفید آنها می‌شود.
2. وزن کمتر و نصب آسان‌تر: وزن پایین‌تر نردبان کابل نسبت به سینی کف‌دار باعث کاهش نیاز به ساپورت‌های سنگین و تسهیل نصب می‌شود.
3. امکان توسعه و تغییر کابل‌ها: افزودن یا جایگزینی کابل‌ها بدون باز کردن کل مسیر به راحتی امکان‌پذیر است.
4. اقتصادی و مقرون‌به‌صرفه: هزینه تولید و نصب نسبت به سینی‌های کف‌دار پایین‌تر است.
5. مقاومت مکانیکی مناسب: با رعایت ضخامت ورق و فاصله ساپورت‌ها، توان تحمل بار کابل‌ها را دارد.

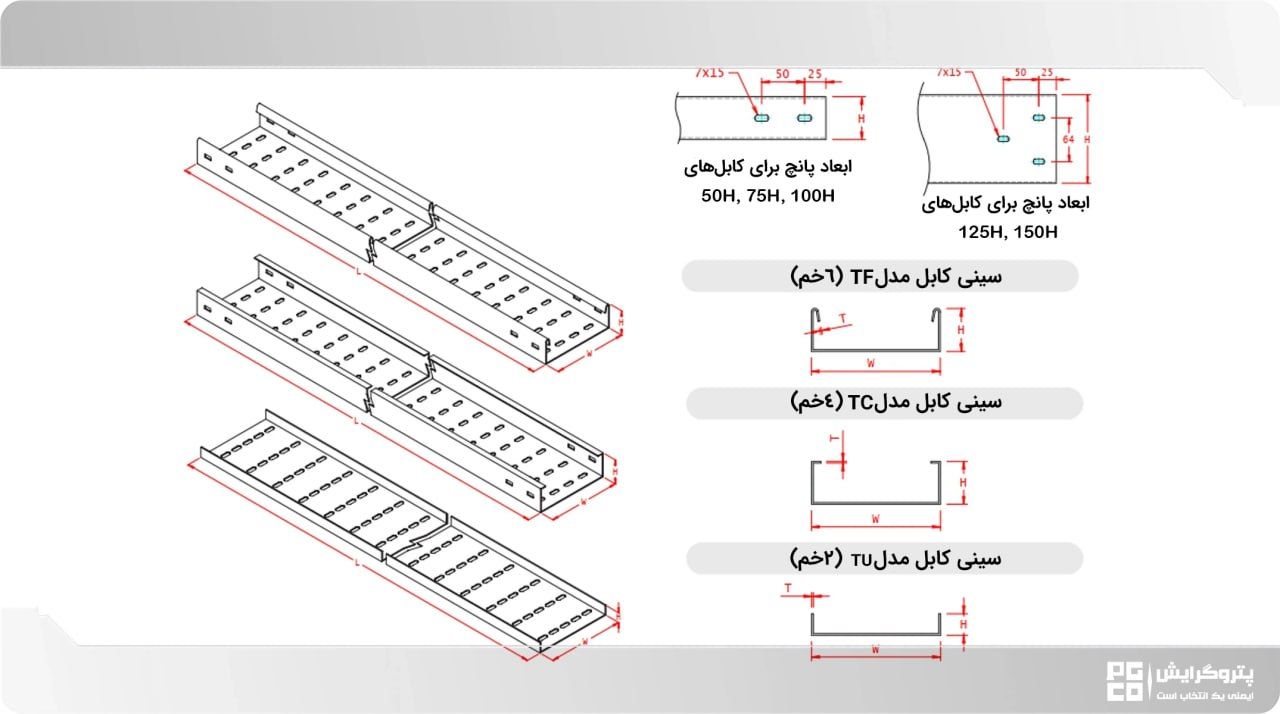

عوامل تاثیرگذار بر کاهش ظرفیت بار سینی کابل چیست؟

عوامل موثر بر کاهش ظرفیت بار سینی کابل به دو دسته مکانیکی و محیطی تقسیم می‌شوند و شناخت آن‌ها برای طراحی ایمن و پایدار سیستم کابل‌کشی ضروری است:

1. عوامل مکانیکی تاثیرگذار بر کاهش ظرفیت بار سینی کابل

   • افزایش فاصله دهانه ساپورت‌ها: هرچه فاصله بین ساپورت‌ها بیشتر باشد، خمش ورق افزایش یافته و ظرفیت بار کاهش می‌یابد.
   • وزن کابل‌های اضافی یا انباشته: بیش از ظرفیت طراحی، سبب تمرکز بار و افزایش خمش می‌شود.
   • تمرکز بار در یک نقطه: قرارگیری کابل‌های سنگین در یک ناحیه باعث کاهش ظرفیت بار سینی می‌شود.
   • خم‌ها و تغییر مسیرهای متعدد: هر خم یا زانو می‌تواند نقطه تنش ایجاد کند و ظرفیت تحمل بار را کاهش دهد.
   • نقص در نصب یا جوشکاری: اتصال ناکافی ساپورت‌ها یا جوش‌های ضعیف باعث کاهش مقاومت مکانیکی سینی می‌شود.

2. عوامل محیطی تاثیرگذار بر کاهش ظرفیت بار سینی کابل

   • خوردگی و زنگ‌زدگی: کاهش ضخامت ورق بر اثر خوردگی باعث کاهش ظرفیت بار می‌شود، به‌خصوص در سینی‌های گالوانیزه با پوشش ضعیف.
   • دمای محیط بالا: افزایش دما می‌تواند باعث کاهش استحکام فولاد و افزایش خزش طولانی‌مدت شود.
   • رطوبت و شرایط خورنده: تماس مداوم با رطوبت یا مواد شیمیایی سرعت خوردگی را افزایش می‌دهد.

3. عوامل طراحی و مواد تاثیرگذار بر کاهش ظرفیت بار سینی کابل

   • انتخاب ورق نازک یا کیفیت پایین: ورق با ضخامت یا مدول الاستیسیته پایین ظرفیت بار سینی را کاهش می‌دهد
   • عدم رعایت استانداردهای بین‌المللی: طراحی خارج از استانداردهای IEC 61537 یا NEMA VE‑1 ممکن است ظرفیت بار واقعی را کاهش دهد.

فشار و حرارت بر ظرفیت سینی کابل چه اثراتی می‌گذارد؟

ظرفیت بار سینی کابل گالوانیزه تحت تاثیر مستقیم بار مکانیکی و دمای محیط قرار دارد و شناخت این اثرات برای طراحی ایمن و پایدار سیستم کابل‌کشی ضروری است. فشار ناشی از وزن کابل‌ها، تجهیزات اضافی یا تمرکز بار در نقاط خاص می‌تواند باعث خمش، تغییر شکل و کاهش مقاومت مکانیکی ورق شود. همچنین فشار مکرر یا ارتعاشات طولانی‌مدت، خطر خستگی فلز و کاهش تدریجی ظرفیت بار را افزایش می‌دهد.
دمای محیط و حرارت تولیدی کابل‌ها نیز تأثیر قابل توجهی بر ظرفیت سینی دارد. افزایش دما موجب کاهش مدول الاستیسیته فولاد، افزایش خزش پلاستیک و تغییر مشخصات کابل‌ها می‌شود، که نهایتا ظرفیت تحمل بار سینی را کاهش می‌دهد.
برای جبران این اثرات، انتخاب ضخامت و پروفیل مناسب سینی، رعایت فاصله ساپورت‌ها، تامین تهویه کافی و استفاده از فولاد گالوانیزه با مقاومت حرارتی بالا ضروری است. طراحی مهندسی که فشار و حرارت را پیش‌بینی و در محاسبات لحاظ کند، عملکرد بلندمدت و ایمنی سیستم کابل‌کشی را تضمین می‌کند.

مشکلات رایج در کاهش ظرفیت سینی کابل گالوانیزه

1. فاصله زیاد ساپورت‌ها: افزایش طول دهانه باعث افزایش خمش ورق و کاهش مقاومت سینی می‌شود.
2. بارگذاری بیش از حد کابل‌ها: وزن کابل‌ها یا تجهیزات اضافی بیش از ظرفیت طراحی، تمرکز تنش ایجاد می‌کند.
3. تمرکز بار نقطه‌ای: قرارگیری کابل‌های سنگین در یک ناحیه بدون توزیع یکنواخت بار.
4. خم‌ها و تغییر مسیرهای متعدد: هر خم یا زانو نقطه تمرکز تنش و کاهش ظرفیت بار ایجاد می‌کند.
5. خوردگی و زنگ‌زدگی: کاهش ضخامت ورق بر اثر خوردگی باعث افت مقاومت مکانیکی می‌شود.
6. دمای محیط بالا: افزایش دما باعث کاهش استحکام فولاد و افزایش خزش طولانی‌مدت می‌شود.
7. نقص در نصب یا جوشکاری: اتصال ناکافی ساپورت‌ها یا جوش‌های ضعیف باعث کاهش ظرفیت بار سینی می‌شود.
8. استفاده از ورق نازک یا کیفیت پایین: مواد با استحکام کم ظرفیت بار سینی را کاهش می‌دهند.
9. عدم رعایت استانداردهای طراحی: طراحی خارج از استانداردهای IEC 61537 یا NEMA VE‑1 باعث کاهش ایمنی و ظرفیت بار واقعی می‌شود.

نحوه محاسبه ظرفیت بار سینی کابل برای کاربردهای خاص

روش محاسبه پایه‌ای محاسبه ظرفیت بار سینی‌های کابل یکسان است. اما برای کاربردهای خاص، چند تفاوت و نکته مهم وجود دارد که باعث می‌شود محاسبه دقیق‌تر و اختصاصی‌تر انجام شود:

1. نوع کابل و چیدمان آن: کابل‌های فشار قوی، کابل‌های داده یا کابل‌های حرارتی ممکن است وزن، قطر و نیاز به تهویه متفاوتی داشته باشند.
2. شرایط محیطی خاص: در محیط‌های خورنده، گرم، مرطوب یا در معرض اشعه خورشید، ضریب خوردگی و کاهش مقاومت مکانیکی باید لحاظ شود.
3. بار دینامیکی یا لرزشی: در کاربردهای صنعتی با ارتعاش یا ضربه، باید ضریب بار دینامیکی به بار استاتیک افزوده شود.
4. محدودیت فضا یا مسیر نصب: مسیرهای باریک یا خم‌های متعدد ممکن است باعث تمرکز تنش شوند و فاصله ساپورت‌ها یا ضخامت ورق تغییر کند.
5. نیاز به تهویه و دفع حرارت: در کاربردهای با جریان بالا یا کابل‌های حرارتی، تهویه و پرشدگی کمتر سینی تأثیر مستقیمی بر ابعاد و ظرفیت سینی دارد.

ظرفیت بار سینی کابل در پروژه‌های صنعتی باید چقدر باشد؟

در پروژه‌های صنعتی، ظرفیت بار سینی کابل بین 50 تا 200 کیلوگرم بر متر طول (نسبت به به نوع سینی، فاصله ساپورت و ضخامت ورق) انتخاب می‌شود، اما تعیین دقیق آن همیشه باید بر اساس محاسبات مهندسی و استانداردهای معتبر انجام شود.

سینی کابل گالوانیزه مناسب در پروژه‌های ساختمانی و مسکونی چه ویژگی‌هایی دارد؟

• وزن و ظرفیت بار مناسب: سینی باید وزن کابل‌های برق و تجهیزات جانبی را با حاشیه ایمنی ۲۰ الی۳۰٪ تحمل کند و از خمش یا تغییر شکل جلوگیری شود.
• ضخامت و جنس ورق: ورق گالوانیزه با ضخامت کافی (1.2 تا 2 میلی‌متر) و پوشش یکنواخت، مقاومت مکانیکی و دوام در برابر خوردگی را تضمین می‌کند.
• تهویه و جریان هوا: ساختار نردبانی یا مشبک امکان جریان هوا و دفع حرارت کابل‌ها را فراهم می‌کند، (به خصوص در مسیرهای طولانی و بسته).
• نصب آسان و انعطاف‌پذیری مسیر: سینی باید سبک، قابل برش و خم‌پذیر باشد تا نصب در مسیرهای پیچیده، خم‌ها و زانوها راحت انجام شود.
• ایمنی و حفاظت کابل‌ها: لبه‌های خمیده و بدون زوایای تیز، از آسیب مکانیکی کابل‌ها جلوگیری می‌کند و مطابق استانداردهای NEC یا IEC نصب شود.
• مقاومت در برابر خوردگی محیطی: استفاده از گالوانیزه گرم یا پوشش مقاوم در برابر رطوبت و شرایط ساختمانی معمولی، عمر سینی را افزایش می‌دهد.
• سازگاری با استانداردها: ابعاد، فاصله ساپورت‌ها و ظرفیت بار سینی باید با Load Table تولیدکننده و استانداردهای IEC/NEMA تطابق داشته باشد تا ایمنی و کارایی سیستم تضمین شود.

نحوه کابل کشی و ظرفیت بار سینی کابل برای دیتا سنترها، ساختمان‌های مسکونی و صنعتی چه تفاوتی با هم دارد؟

نحوه کابل کشی روی سینی کابل و ظرفیت بار مورد نیاز نسبت به نوع پروژه متفاوت است:

• دیتاسنترها: به دلیل تعداد بالای کابل‌ها و نیاز به تهویه مناسب، سینی‌ها باید عرض و عمق بیشتری داشته باشند و از دیوایدر سینی کابل برای جدا کردن مسیرهای مختلف استفاده شود. در هنگام خرید سینی کابل دیتاسنتر، ظرفیت بار بالا و امکان مدیریت حرارت و دسترسی آسان کابل‌ها از اولویت‌های اصلی است.
• ساختمان‌های مسکونی: کابل‌ها سبک‌تر و تعداد آن‌ها کمتر است، بنابراین سینی‌های نردبانی یا مشبک با ضخامت متوسط و فاصله ساپورت استاندارد کافی هستند. تمرکز بیشتر روی چیدمان مرتب کابل‌ها و تهویه مناسب است.
• پروژه‌های صنعتی: کابل‌های فشار قوی و تجهیزات جانبی سنگین، نیازمند سینی با ضخامت بالاتر، ساپورت‌های اضافی و کنترل دقیق کابل کشی روی سینی کابل هستند تا خمش کاهش یابد و ظرفیت بار واقعی سینی حفظ شود.

محاسبات مهندسی برای نصب سینی کابل گالوانیزه چیست؟

برای نصب ایمن و بهینه سینی کابل، استفاده از سینی کابل گالوانیزه به‌خصوص سینی کابل گالوانیزه گرم به دلیل مقاومت بالا در برابر خوردگی و دوام طولانی‌مدت، بسیار توصیه می‌شود. محاسبات مهندسی شامل تعیین وزن کل کابل‌ها و سینی، ضخامت و ابعاد مناسب و بررسی فاصله ساپورت‌ها است. با استفاده از فرمول خم سینی کابل و ممان اینرسی مقطع، می‌توان خمش و تنش ورق را پیش‌بینی کرد و اطمینان حاصل کنیم که سینی ضمن تحمل بار مکانیکی، دچار تغییر شکل یا شکست نمی‌شود. انتخاب گالوانیزه نه تنها مقاومت مکانیکی بالا را تضمین می‌کند، بلکه عمر مفید سینی و ایمنی سیستم کابل‌کشی را نیز به طور چشمگیری افزایش می‌دهد.

انتخاب بهترین روش نصب برای بهینه‌سازی ظرفیت بار

انتخاب روش نصب سینی کابل باید با فاصله ساپورت‌ها، نوع سینی، مسیر کابل‌ها و نوع پروفیل نگهدارند مانند سی ریل یا یو ریل هماهنگ باشد. استفاده از ساپورت‌های کمکی، براکت‌های تقویتی و مسیرهای مستقیم باعث توزیع یکنواخت بار، کاهش خمش و افزایش ظرفیت بار سینی می‌شود.

نقش چیدمان و نصب در افزایش ظرفیت بار سینی کابل

چیدمان منظم کابل‌ها، رعایت حداقل %50 فضای خالی سطح مقطع و نصب دقیق سینی با ساپورت‌های استاندارد، تمرکز بار را کاهش داده و ظرفیت تحمل بار سینی را بهینه می‌کند.

شکل و طراحی سینی کابل چه تاثیری بر ظرفیت بار دارد؟

پروفیل، عمق و عرض سینی، وجود پله‌ها یا لبه‌های خمیده و نوع مقطع، بر خمش ورق و توزیع بار کابل‌ها تأثیر مستقیم دارد و ظرفیت بار مجاز سینی را تعیین می‌کند.

طراحی مناسب سینی کابل برای تحمل بار بیشتر

افزایش ضخامت ورق، استفاده از پروفیل‌های تقویتی و انتخاب شکل نردبانی یا U شکل، با توزیع یکنواخت بار و کاهش خمش، ظرفیت تحمل سینی کابل را افزایش می‌دهد.

مقایسه طراحی‌های مختلف سینی کابل گالوانیزه

سینی‌های نردبانی، کف‌دار و مشبک از نظر تهویه، وزن، نصب و ظرفیت بار متفاوت‌اند؛ نردبانی برای تهویه و دسترسی کابل بهتر، کف‌دار برای مقاومت مکانیکی بالاتر و مشبک برای تعادل بین وزن و تهویه مناسب هستند.

نحوه محاسبه ظرفیت بار سینی کابل در فضاهای خاص و خورنده به چه صورت است؟

نحوه محاسبه ظرفیت بار سینی کابل در فضاهای خاص و خورنده با شرایط عادی کمی تفاوت دارد، اما روش پایه همان است. تفاوت اصلی در پارامترها و ضریب اطمینان اضافی است:

• کاهش مقاومت مکانیکی ناشی از خوردگی: در محیط‌های خورنده، پوشش گالوانیزه ممکن است به مرور نازک شود و استحکام ورق کاهش یابد. بنابراین ضخامت موثر ورق و ضریب ایمنی باید بیشتر در نظر گرفته شود.
• انتخاب مواد مقاوم‌تر: استفاده از گالوانیزه گرم یا فولاد ضد خوردگی برای جبران اثر محیط خورنده.
• فواصل ساپورت و براکت‌ها: برای جلوگیری از تمرکز تنش و خمش بیش از حد، ممکن است فاصله ساپورت‌ها کاهش یابد.
• ضریب بار اضافی برای توسعه آتی: در محیط خورنده، با توجه به کاهش تدریجی ظرفیت بار، معمولا ۲۰ الی۳۰٪ ضریب اطمینان بیشتر لحاظ می‌شود.

بنابراین، روش محاسبه پایه یکسان است، اما پارامترها و ضرایب ایمنی به گونه‌ای تنظیم می‌شوند که اثر محیط خورنده بر ظرفیت بار جبران گردد.

شرایط نصب سینی کابل در محیط‌های با دمای بالا

دمای بالا باعث کاهش استحکام فولاد و افزایش خزش طولانی‌مدت می‌شود؛ بنابراین نصب باید با ضخامت ورق بالاتر، فاصله ساپورت کمتر و تهویه کافی انجام شود تا ظرفیت بار واقعی حفظ شود.

نقش ایمنی در طراحی و محاسبه ظرفیت بار چیست؟

ایمنی یکی از اصول بنیادین در طراحی سینی کابل است و نقش آن در محاسبه ظرفیت بار چندجانبه است:

1. حفاظت کابل‌ها و تجهیزات: طراحی با رعایت ایمنی باعث می‌شود کابل‌ها در برابر خمش، فشار و آسیب مکانیکی محافظت شوند و احتمال قطع یا خرابی کاهش یابد.
2. پیشگیری از حوادث صنعتی و ساختمانی: محاسبه ظرفیت بار با ضریب ایمنی کافی از شکست سینی، سقوط کابل‌ها و خطرات ناشی از اتصال کوتاه یا آتش‌سوزی جلوگیری می‌کند.
3. تطابق با استانداردهای بین‌المللی و ملی: رعایت IEC 61537، NEMA VE‑1 و NEC در طراحی و محاسبه ظرفیت بار، ایمنی نصب و بهره‌برداری را تضمین می‌کند.
4. تأمین طول عمر و پایداری سیستم: اعمال ضریب ایمنی و در نظر گرفتن شرایط محیطی و توسعه آتی، ظرفیت واقعی سینی را بالاتر از حداقل مورد نیاز نگه می‌دارد و از کاهش عملکرد بلندمدت جلوگیری می‌کند.
5. نگهداری سینی کابل: انجام بازدید و نگهداری سینی کابل به‌صورت دوره‌ای، از تجمع گرد و غبار، خوردگی یا شل شدن ساپورت‌ها جلوگیری می‌کند و ظرفیت بار واقعی سینی کابل و ایمنی بلندمدت سیستم را حفظ می‌نماید.

روش نگهداری سینی کابل به چه صورت است؟

روش نگهداری سینی کابل شامل بازرسی دوره‌ای، تمیزکاری و بررسی سلامت ساپورت‌ها و پایه‌های سینی کابل است تا عملکرد و ظرفیت بار سینی حفظ شود. در این فرآیند، بررسی وضعیت دیوایدر سینی کابل نیز اهمیت دارد تا کابل‌ها از هم جدا بمانند و از تماس یا فشار اضافی جلوگیری شود. با رعایت این روش، عمر مفید سینی کابل افزایش یافته و ایمنی سیستم کابل‌کشی تضمین می‌شود.

چگونه سینی کابل گالوانیزه ایمن و با ظرفیت مناسب نصب کنیم؟

برای نصب ایمن و با ظرفیت بهینه سینی کابل گالوانیزه، چند اصل مهندسی باید رعایت شود:

1. انتخاب سینی مناسب:
   بر اساس وزن کل کابل‌ها، نوع کابل، طول مسیر و استانداردهای IEC 61537 یا NEMA VE‑1، ضخامت، عرض و عمق سینی تعیین شود.
2. فاصله و تعداد ساپورت‌ها:
   ساپورت‌ها باید به گونه‌ای نصب شوند که خمش سینی در حد مجاز باقی بماند. در مسیرهای طولانی یا با بار زیاد، از ساپورت‌های اضافی و براکت تقویتی استفاده شود.
3. چیدمان منظم کابل‌ها:
   کابل‌ها باید به طور یکنواخت چیده شده و فضای خالی حداقل ۵۰٪ سطح مقطع رعایت شود تا تهویه و توزیع بار بهینه شود.
4. حفظ شرایط محیطی:
   در محیط‌های خورنده یا با دمای بالا، استفاده از گالوانیزه گرم، فاصله ساپورت کوتاه‌تر و تهویه مناسب ضروری است.
5. کنترل ایمنی نصب:
   لبه‌ها باید بدون زوایای تیز باشند، اتصالات محکم و فاصله کابل‌ها با سینی رعایت گردد تا خطر آسیب مکانیکی یا اتصال کوتاه کاهش یابد.
6. تست و تطبیق با استانداردها:
   پس از نصب، ظرفیت بار و خمش سینی باید با جداول تولیدکننده و استانداردهای بین‌المللی تطبیق داده شود تا نصب ایمن و عملکرد پایدار تضمین گردد.
