مشخصات پیچ و مهره گالوانیزه | بهترین انتخاب برای سازه‌های مقاوم

پیچ و مهره از اتصالات مکانیکی پرکاربرد هستند که برای اتصال و تثبیت قطعات در صنایع مختلف استفاده می‌شوند. پیچ با داشتن رزوه در تمام طول بدنه خود، داخل مهره یا قطعه موردنظر چرخیده و اتصال محکم و قابل جداسازی را ایجاد می‌کند.
پیچ و مهره اتصالات برقی، جهت اتصال برخی از اتصالات مثل جعبه تقسیم به سطح و یا جهت اتصال برخی اتصالات مثل اتصالات سینی کابل، به یکدیگر استفاده می‌شود.

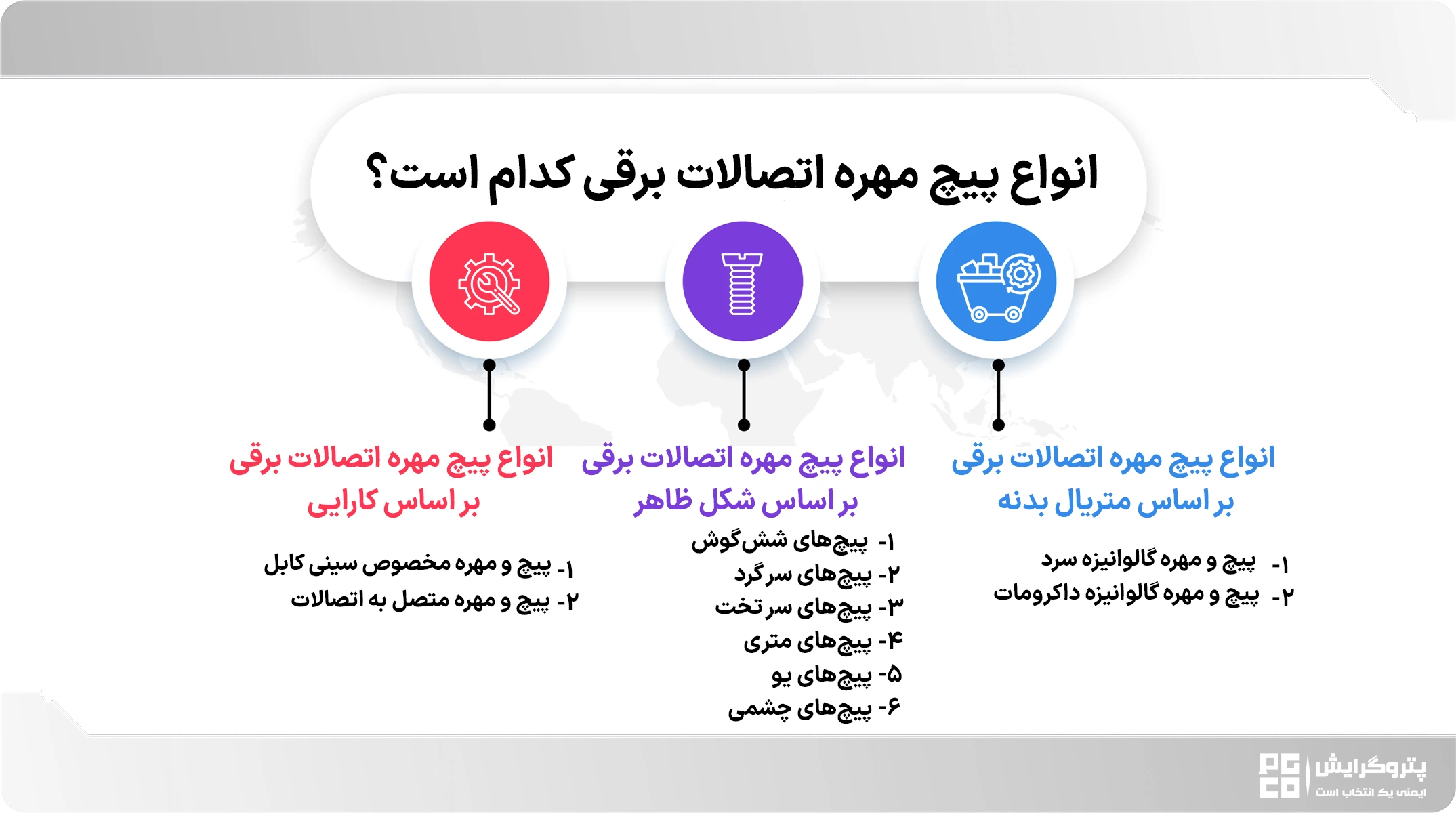

انواع پیچ مهره اتصالات برقی

عموما پیچ و مهره‌های اتصالات برقی بر اساس ویژگی‌های متفاوت به دسته‌های مختلف تقسیم‌بندی می‌شوند:

• انواع پیچ مهره اتصالات برقی بر اساس متریال بدنه

پیچ و مهره‌های اتصالات برقی معمولا فلزی گالوانیزه هستند. بر این اساس به 2 گروه کلی طبقه‌بندی می‌شوند:

1. پیچ و مهره گالوانیزه سرد: از ورق آهن یا فولاد گالوانیزه (فابریک) این نوع گالوانیزاسیون شاید هم هزینه‌تر به نظر برسد ولی برای پروژه‌های سخت و استفاده در محیط‌هایی با درصد رطوبت بالا پیشنهاد نمی‌گردد. چون ضخامت این نوع پوشش بسیار کم است و احتمال آسیب به پوشش گالوانیزه در حین نصب و امکان خوردگی در پیچ یا مهره ایجاد می‌شود.

1. پیچ و مهره گالوانیزه داکرومات: این نوع پیچ از فولاد آلیاژی(ترکیبی از آهن، کربن، روی و آلومینیوم) تولید می‌شود. مقاومت مکانیکی و مقاومت ضد رطوبتی این نوع فلز گالوانیزه بسیر بالاست و در شرایط سخت، دچار آسیب و خوردگی نمی‌شود.

نکته: پیچ و مهره‌ها را هرگز به صورت گالوانیزاسیون گرم (وان مذاب) یا گالوانیزاسیون سرد (پاشش مواد گالوانیزه)، گالوانیزه نمی‌کنند. چون در این صورت امکان مسدود شدن مسیر رزوه‌ها وجود دارد. از آنجا که پیچ و مهره از نظر ابعادی، کوچکند، پاکسازی آنها سخت و گاهی غیر ممکن است و حتی ممکن است موجب سایش بدنه پیچ و پوشش آن گردد.

لازم به ذکر است در اتصالات برقی از پیچ و مهره برنجی استفاده نمی‌شود.

• انواع پیچ مهره اتصالات برقی بر اساس کارایی

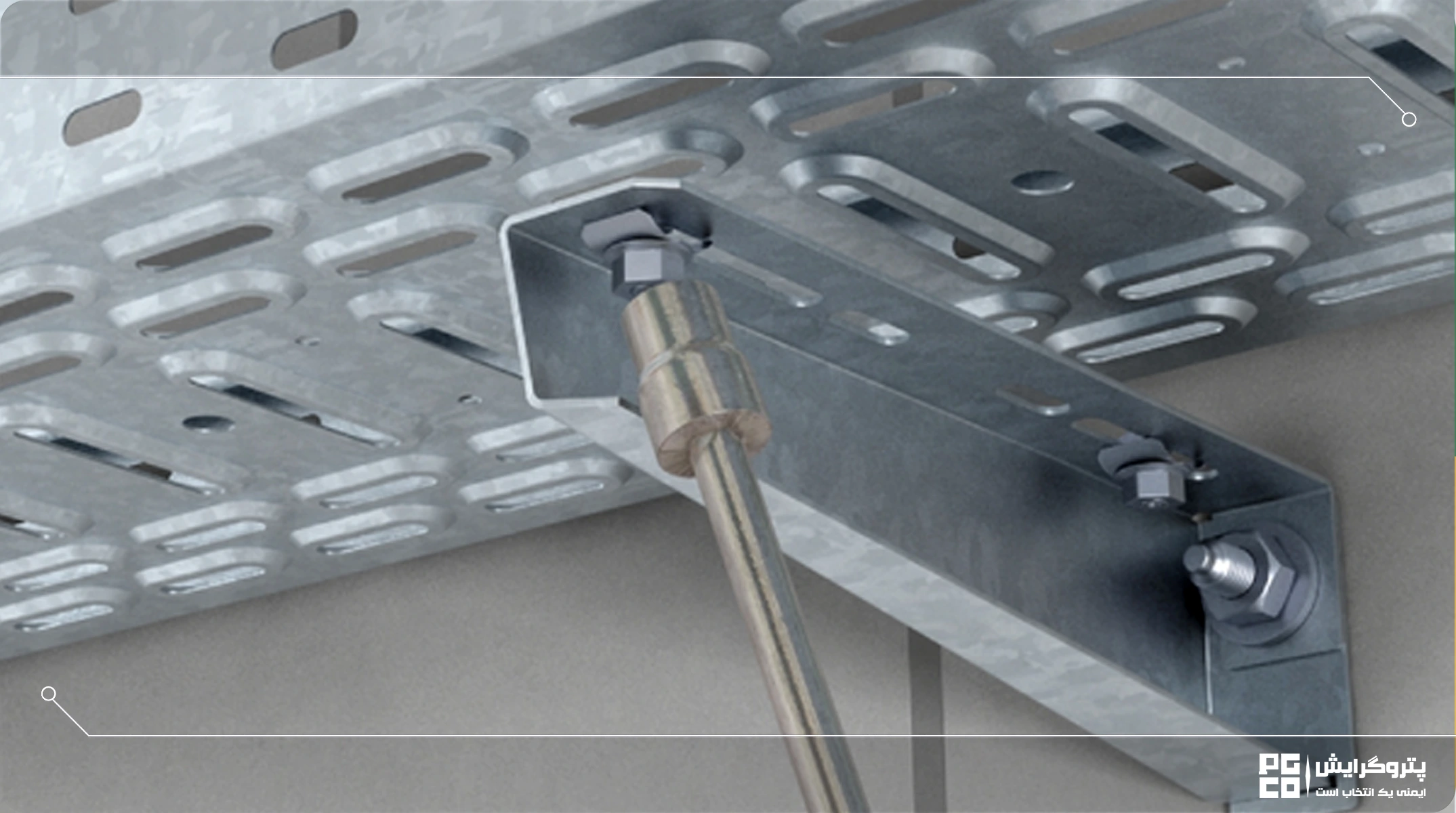

پیچ و مهره مخصوص سینی کابل: این گروه از پیچ و مهره‌ها به صورت مجزا از سینی‌های کابل و اتصالات آن (تبدیل، زانو و …)، عرضه می‌گردد.
پیچ و مهره متصل به اتصالات: این گروه از پیچ و مهره‌های متصل به اتصالات، مثل پیچ و مهره مخصوص جعبه تقسیم یا بست‌ اسپیت که همراه آن در داخل پک قرار می‌گیرد و تحویل خریدار می‌گردد.

• انواع پیچ مهره اتصالات برقی بر اساس شکل ظاهر

1. پیچ‌های شش‌گوش (Hex Bolt) : دارای سر شش‌ضلعی برای استفاده با آچار، پرکاربرد در تابلوهای برق و سازه‌های فلزی.
2. پیچ‌های سر گرد (Round Head Bolt) : دارای سری گرد یا نیم‌گرد، اغلب برای بستن قطعاتی که نیاز به ظاهر زیباتر دارند.
3. پیچ‌های سر تخت (Flat Head Bolt) : سر آن‌ها صاف و هم‌سطح با سطح کار قرار می‌گیرد، مناسب برای نصب‌های ظریف.
4. پیچ‌های خودکار (Self-Tapping Screw) : نوک تیز و رزوه‌ای برای نفوذ در فلز یا پلاستیک، بدون نیاز به مهره.
5. پیچ‌های متری (Threaded Rod) : میل‌گرد رزوه‌دار که در طول‌های مختلف بریده می‌شود و برای اتصال قطعات برقی بزرگ به کار می‌رود.
6. پیچ‌های یو (U-Bolt) : شکلی شبیه U دارد و برای نگه‌داشتن کابل‌ها یا لوله‌ها روی سطوح مختلف استفاده می‌شود.
7. پیچ‌های خاردار (Lock Bolt) : دارای شیار یا خارهایی برای جلوگیری از باز شدن در اثر لرزش.
8. پیچ‌های چشمی (Eye Bolt) : دارای حلقه در سر خود، برای عبور کابل‌ها و سیم‌ها.

به چه مقدار پیچ و مهره برای پروژه برقی خود احتیاج داریم؟

در اتصالات برقی مثل بست‌ها و جعبه تقسیم‌ها، پیچ و مهره به تعداد مورد نیاز در داخل پک وجود دارد و نیازی به خرید پیچ و مهره نیست. به عنوان مثال در پک بست اسپید 2 پیچ و مهره و برای جعبه تقسیم (با توجه به مدل) 2 الی 4 پیچ و مهره وجود دارد.
اما برای سینی‌های کابل می‌بایست این مقدار محاسبه شود. تعداد استاندارد برای تعداد پیچ و مهره سینی‌های کابل می‌بایست 4 برابر تعداد رابط‌ها (تبدیل، زانو سینی کابل، سه راهی سینی کابل ، رابط سینی کابل ، دیوایدر سینی کابل و …) باشد. ممکن است شما در یک پروژه برقی چند سایز مختلف سینی کابل داشته باشید (مثلا در یک پروژه سینی کابل 4 سایز: عرض 10، عرض 20، عرض 30 و عرضه 40 را به کار ببرید). در این صورت هر کدام از این عرضه‌ها به رابط‌های متناسب خود نیاز دارد. هر چه عرض سینی بالاتر باشد، به پیچ و مهره بیشتری نیاز است.
بنابراین با توجه به تعداد هر کدام از سینی‌ها با عرض متفاوت، تعداد پیچ و مهره متفاوت خواهد بود. (به عنوان مثال 4 سینی عرض 30 و اتصالاتش به 150 عدد پیچ و مهره نیاز دارد؛ اما 5 سینی عرض 40 به 200 عدد پیچ و مهره). در این حالت تعداد پیچ و مهره مورد نیاز سینی‌های با عرض مشترک، را با هم جمع کرده و سپس چهار برابر مقدار حاصل، پیچ و مهره می‌خریم. به عنوان مثال:
تعداد پیچ و مهره 1400 = 4 × { 200 (تعداد پیچ مورد نیاز برای 5 سینی عرض 40) + 150 ( تعداد پیچ و مهره مورد نیاز 4 سیننی عرض 30}

سایز پیچ و مهره گالوانیزه اتصالات برقی چقدر است؟

پیچ و مهره‌های اتصالات برقی بر اساس سایز قطعه تغییر می‌کند تا توانایی بستن و محکم کردن قطعه را داشته باشد. از آنجایی که برای اتصالاتی مثل جعبه تقسیم و بست‌ها، پیچ و مهره همراه قطعه ارائه می‌شود، به سایز آنها اشاره نمی‌کنیم.

اما پیچ و مهره‌های سینی کابل در 3 سایز متفاوت عرضه می‌شوند:

• M6
• M8
• M10

این سایزها به قطر (گردی) بدنه پیچ اشاره دارد. بیشترین مقدار مصرف مربوط به سایز M8 است. سایز پیچ‌ها بر اساس منافذ و سوراخ‌های بدنه سینی کابل انتخاب می‌شوند. هر چه این منافذ کوچک‌تر باشد از پیچ کوچک‌تر و اگر بزرگ باشند از پیچ‌های بزرگتر استفاده می‌شود.

ویژگی و مشخصات پیچ و مهره سینی کابل

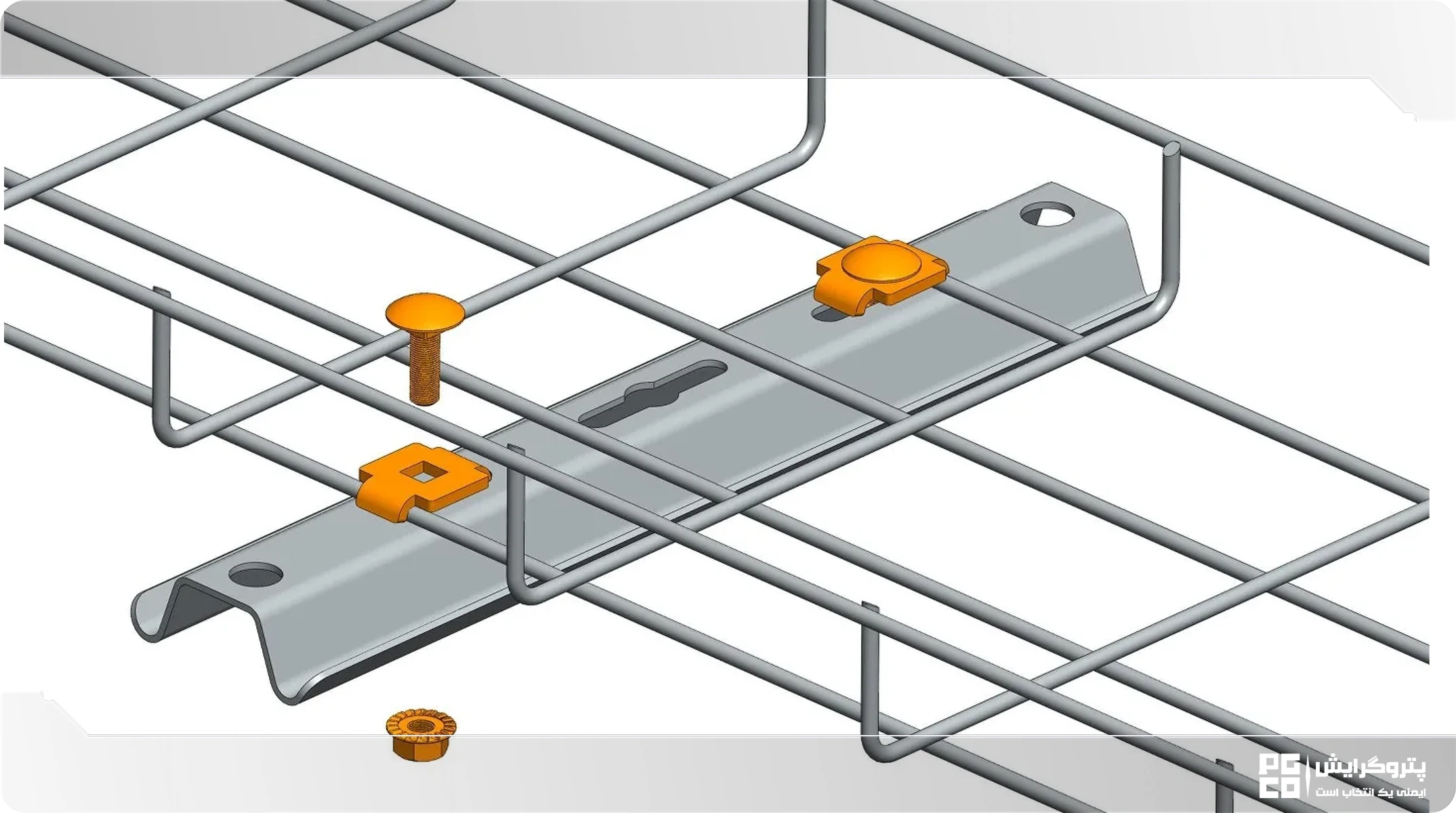

• پیچ‌های مخصوص سینی کابل و اتصالات آن، پیچ‌های کله قارچی هستند که به صورت پانچ شده سینی‌های کابل و رابط‌ها را به هم متصل می‌کنند.
• همراه هر پیچ، ست کاملی از مهره، واشرتخت و فنری نیز تحویل داده می‌شود.
• از پیچ‌های شش‌گوش (Hex Bolt) یا پیچ‌های آچاری نیز برای اتصالات سینی کابل استفاده می‌شود.
• پیش از تولید، در فرایند گالوانیزاسیون (داکرومات – فابریک) قرار می‌گیرند.
• طول آنها به ضخامت سینی کابل و رابط‌ها وابسته است.
