ساپورت سینی کابل | حیاتی برای نگهداری سینی کابل

ساپورت سینی کابل، قطعات یا ساختاری است که برای نگهداری و پشتیبانی از سینی‌های کابل در سیستم‌های مدیریت کابل استفاده می‌شود. ساپورت‌های سینی‌ کابل در گروه اتصالات سینی کابل قرار می‌گیرد. سینی‌های کابل به‌ طور معمول برای عبور و نگهداری کابل‌های الکتریکی، مخابراتی یا شبکه به‌کار می‌روند و ساپورت‌ها همانند یک پایه، کمک می‌کنند تا این سینی‌ها در مسیرهای مختلف به درستی نصب و محکم شوند. این ساپورت‌ها می‌توانند به صورت افقی یا عمودی نصب شوند و با توجه به نیاز پروژه و محل نصب، در ابعاد و مدل‌های مختلف تولید می‌شوند.
ساپورت‌های سینی کابل معمولا از موادی مانند فولاد گالوانیزه یا فولاد ضدزنگ ساخته می‌شوند تا در برابر خوردگی و عوامل محیطی مقاوم باشند. ساپورت‌ها، تمام وزن سینی‌های کابل و کابل‌های داخل آن را باید تحمل کنند. از این رو مقاومت بدنه در برابر تنش‌های مکانیکی بسیار مهم است. این قطعات نقش مهمی در بهینه‌سازی نصب سیستم‌های کابل‌کشی دارند و علاوه بر استحکام، به افزایش عمر سیستم کمک می‌کنند. با نصب صحیح ساپورت‌ها، اطمینان حاصل می‌شود که وزن کابل‌ها به‌طور یکنواخت توزیع شده و از افتادگی یا آسیب‌های احتمالی جلوگیری می‌شود.

ابعاد سینی کابل در انتخاب مدل ساپورت، اندازه و ابعاد آن و محل عبور آن نقش مهم و تاثیرگذاری دارد. همچنین علاوه بر قیمت سینی کابل بر روی قیمت ساپورت سینی کابل نیز تاثیر می‌گذارد.

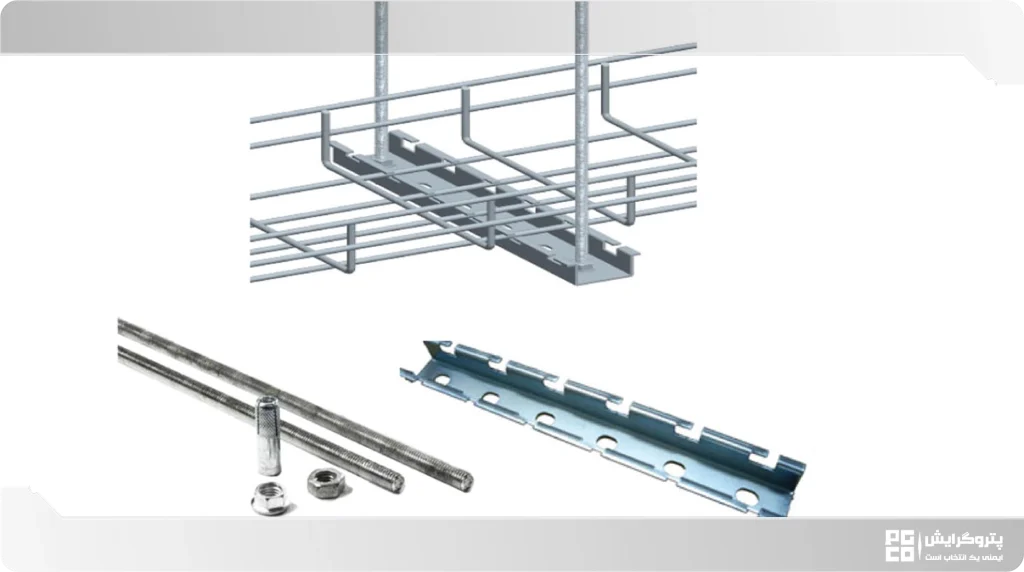

انواع ساپورت سینی کابل کدام است؟

ساپورت‌ها بر اساس محل نصب و شمایل، انواع مختلفی دارند.

• انواع ساپورت از نظر محل نصب

• ساپورت سقفی سینی کابل

ساپورت سینی کابل سقفی یکی از روش‌های رایج برای نصب سینی کابل‌ها در پروژه‌های برق‌کشی است. این نوع ساپورت از سقف آویزان شده و به نگهداری و هدایت کابل‌ها کمک می‌کند. استفاده از ساپورت‌های سقفی به دلیل کاهش فضای اشغالی و امکان دسترسی راحت‌تر به کابل‌ها، در پروژه‌های بزرگ و صنعتی بسیار پرکاربرد است.
ساپورت سقفی معمولا با استفاده از زنجیر، میله رزوه‌دار یا پروفیل‌های فلزی به سقف متصل می‌شود و ساختاری پایدار برای حمل کابل‌ها فراهم می‌کند. این نوع نصب به کاهش تعداد اتصالات و افزایش ایمنی کمک می‌کند.

• ساپورت دیواری سینی کابل

ساپورت دیواری سینی برق یکی از ساده‌ترین و رایج‌ترین انواع ساپورت‌ها است. این ساپورت‌ها که از جنس گالوانیزه ساخته می‌شوند، روی دیوار نصب می‌شوند و به هدایت و مسیر دهی سینی‌ها کمک می‌کنند. طراحی مهندسی این ساپورت‌ها بسیار کارآمد است و می‌تواند در قالب براکت، سی چنل یا پروفیل‌ها اجرا شود.
این انواع ساپورت با طراحی‌های مختلف به راحتی به دیوار متصل می‌شوند. در کل، هدایت سینی‌ها از دیوارها معمولاً ساده‌تر از نصب آن‌ها از سقف یا سایر بخش‌های سازه است، زیرا نیاز به اتصالات کمتری دارد و ایمنی بیشتری در پروژه فراهم می‌کند.

• انواع ساپورت سینی کابل از نظر شکل ظاهر

• ساپورت چند طبقه سینی کابل

ساپورت سینی برق چند طبقه، نوعی ساپورت آویز سینی کابل است که معمولا به سقف متصل می‌شود. برای نصب این نوع ساپورت، از قطعات کاربردی مختلفی مانند سی چنل‌ ها استفاده می‌شود و با افزایش تعداد طبقات، تعداد سینی‌ها نیز بیشتر می‌شود. به‌طور کلی، از دو راد گالوانیزه برای نگه‌داشتن طبقات به شکل موازی استفاده می‌شود.
این ساپورت‌ها مزایای بسیاری دارند، از جمله مدیریت بهتر فضا و افزایش نظم در کابل‌کشی. با توجه به اینکه در یک نقطه از تعداد بیشتری سینی استفاده می‌شود، وزن مجموعه بالا می‌رود؛ بنابراین، استفاده از ساپورت‌های قوی‌تر و اتصالات سینی کابل مطمئن ضروری است. در پروژه‌های پیچیده با تعداد زیاد شاخه‌های سینی کابل، ساپورت‌های چند طبقه بهترین انتخاب هستند، زیرا برای هدایت حجم زیادی از کابل‌ها، شاخه‌های کم کافی نخواهد بود. این سیستم به‌ویژه در محیط‌های صنعتی که نیاز به کابل‌های ضخیم و متعدد است، بسیار مؤثر است.

• ساپورت L شکل

ساپورت‌های L شکل سینی کابل می‌توانند به‌صورت دوگانه هم برای نصب زیر سقف و هم روی دیوار به کار گرفته شوند. این ساپورت‌ها از دو قطعه پروفیل فولادی تشکیل شده‌اند که با زاویه ۹۰ درجه در جهت‌های عمودی و افقی قرار دارند و به عنوان تکیه‌گاه برای شاخه‌های سینی کابل عمل می‌کنند.
در هر دو حالت نصب، چه زیر سقف و چه روی دیوار، بخش عمودی این ساپورت به سقف یا دیوار متصل می‌شود و بخش افقی آن برای نگه‌داشتن سینی کابل طراحی شده است.

• ساپورت U شکل

ساپورت U شکل نوعی تکیه‌گاه برای نگه‌داری و پشتیبانی از سینی کابل‌ها و لوله‌ها است که به دلیل طراحی خاص خود به شکل حرف “U”، برای ایجاد استحکام و پایداری بیشتر به کار می‌رود. این نوع ساپورت معمولا از جنس فولاد یا فلزات مقاوم ساخته می‌شود و به کمک آن می‌توان کابل‌ها یا لوله‌ها را در مسیر مشخصی هدایت و مرتب کرد.
ساپورت U شکل می‌تواند به دیوار، سقف یا سایر سازه‌ها متصل شود و از آن برای پشتیبانی از کابل‌ها یا لوله‌هایی که نیاز به استحکام بیشتری دارند استفاده می‌شود. این طراحی به‌خصوص در مکان‌هایی که نیاز به تحمل بار بیشتر یا نظم دقیق‌تری است، بسیار مفید است. ساپورت U شکل از نظر شمایل و تحمل وزن انواع مختلفی دارد:

1. ساپورت U شکل با آویز راد: این نوع ساپورت که برای نصب سقفی سینی کابل استفاده می‌شود، از دو راد یا پیچ متری تشکیل شده است که زیر سینی کابل به یک پروفیل هم‌عرض سینی متصل می‌شوند. اتصال این سیستم به سقف از طریق انکر بولت انجام می‌گیرد و ساختاری محکم برای نگهداری سینی کابل فراهم می‌کند.
2. ساپورت U شکل با آویز پروفیل: در این نوع ساپورت زیر سقفی، به جای پیچ‌های متری از پروفیل‌های فولادی استفاده شده که به دلیل استحکام بالاتر، می‌توانند وزن بیشتری را تحمل کنند. این ساپورت مناسب سینی‌های کابل با عرض و وزن بالاست و با استفاده از قطعات پایه پروفیل فولادی به سقف پیچ می‌شود.
3. ساپورت U شکل با مهارهای جانبی: برای افزایش ایمنی و تحمل وزن بیشتر، در این نوع ساپورت از مهارهای جانبی یا بریس‌های تقویتی استفاده شده است. این مهارها به پروفیل‌های آویز متصل می‌شوند تا از تکان خوردن یا جابه‌جایی سینی کابل جلوگیری کنند، که در تأسیسات حساس بسیار حائز اهمیت است.

• ساپورت F شکل

ساپورت سینی F شکل، مشابه ساپورت L شکل، برای نگهداری و تثبیت شاخه‌های سینی کابل طراحی شده است. تفاوت اصلی این ساپورت در این است که می‌تواند به‌طور هم‌زمان دو مسیر سینی کابل را پشتیبانی کند. این ویژگی آن را برای استفاده در تأسیسات بزرگ یا پیچیده با تعداد زیاد کابل‌ها بسیار مناسب می‌سازد، زیرا به مدیریت و سامان‌دهی به کابل‌ها کمک می‌کند.

• ساپورت T شکل

ساپورت T شکل، نوعی تکیه‌گاه برای سینی کابل است که به‌صورت عمودی و افقی به یکدیگر متصل می‌شود و شکل حرف “T” را به خود می‌گیرد. این ساپورت به‌طور معمول برای پشتیبانی و هدایت سینی‌های کابل در محل‌هایی که نیاز به ایجاد انشعاب یا تغییر مسیر وجود دارد، استفاده می‌شود. طراحی T شکل آن امکان نصب و استحکام مناسب برای مسیرهای کابل مختلف را فراهم می‌آورد و به خوبی برای سازماندهی کابل‌ها در پروژه‌های مختلف مناسب است.

• ساپورت سینی کابل لدر

ساپورت سینی کابل لدر، که به‌عنوان ساپورت‌های عمودی نیز شناخته می‌شود، برای نصب بر روی دیوار طراحی شده است. این ساپورت‌ها از میله‌ها و پروفیل‌های متصل به دیوار ساخته می‌شوند و هنگامی که سینی کابل به‌صورت افقی (از پهنا) از دیوار به سمت بالا یا پایین حرکت کند، امکان اتصال و نگهداری از شاخه‌های سینی را فراهم می‌آورند.

فاصله استاندارد ساپورت سینی کابل چقدر است؟

فاصله استاندارد ساپورت‌های سینی کابل به نوع و اندازه سینی کابل، بار محموله و شرایط محیطی بستگی دارد. اما به‌طور کلی، فاصله استاندارد معمولا بین ۱ تا ۲ متر است. در موارد خاص و با توجه به نیازهای پروژه، این فاصله ممکن است تغییر کند.
برای مثال، در سینی‌های کابل با بار زیاد یا در شرایط محیطی دشوار، فاصله بین ساپورت‌ها ممکن است کمتر شود تا از استحکام و پایداری بیشتر اطمینان حاصل گردد. همچنین، توصیه‌های تولیدکننده سینی کابل و مقررات محلی نیز باید در نظر گرفته شود.

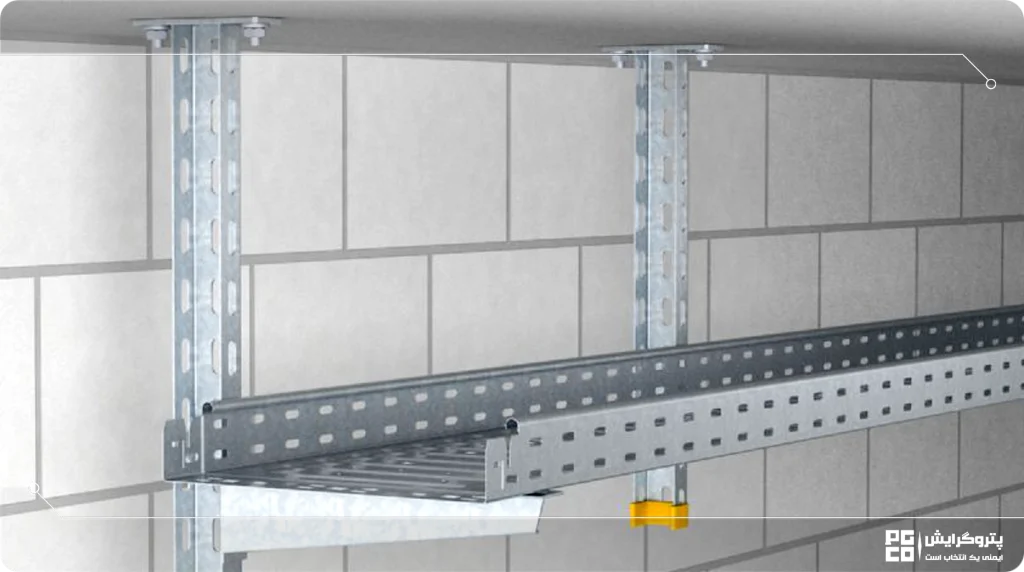

مزایای ساپورت سینی کابل چیست؟

1. مدیریت و سازماندهی کابل‌ها: ساپورت‌های سینی کابل امکان نظم‌دهی و مدیریت کابل‌ها را فراهم می‌آورند. با استفاده از این ساپورت‌ها، کابل‌ها به‌طور مرتب و منظم نگهداری می‌شوند و از پیچیدگی‌های اضافی در نصب جلوگیری می‌شود.
2. حمایت و استحکام: این ساپورت‌ها به سینی‌های کابل استحکام لازم را می‌دهند و از افتادگی یا آسیب‌دیدگی کابل‌ها جلوگیری می‌کنند. این امر به‌ ویژه در پروژه‌های بزرگ و پیچیده که بار کابل‌ها زیاد است، اهمیت زیادی دارد.
3. سهولت در نصب و نگهداری سینی کابل: با استفاده از ساپورت‌های سینی کابل، نصب و نگهداری کابل‌ها بسیار ساده‌تر می‌شود. این ساپورت‌ها به سرعت و با حداقل نیاز به تنظیمات اضافی، به محل نصب می‌شوند و امکان دسترسی راحت به کابل‌ها را برای تعمیر و نگهداری فراهم می‌کنند.
4. افزایش ایمنی: ساپورت‌های سینی کابل به جلوگیری از برخورد کابل‌ها با موانع و خطرات محیطی کمک می‌کنند. این موضوع به‌ویژه در محیط‌های صنعتی و مکان‌های با تردد بالا از اهمیت بالایی برخوردار است.

ساپورت مدولار سینی کابل چیست؟

ساپورت مدولار نمایانگر پیشرفت‌های جدید در تکنولوژی سیستم‌های ساپورت تاسیسات است. در روش‌های سنتی، ساخت ساپورت‌ها با استفاده از قطعات آهنی مانند نبشی و ناودانی انجام می‌شد که این فرآیند هم زمان‌بر بود و هم هزینه بالایی داشت. علاوه بر این، سیستم‌های ایجاد شده اغلب فاقد طراحی مهندسی و زیبایی بصری بودند. به‌عوض، در سیستم‌های مدولار جدید، از پروفیل‌های فولادی گالوانیزه با ابعاد و مقاطع استاندارد استفاده می‌شود که ضمن کاهش زمان و هزینه ساخت، به بهبود عملکرد و ظاهر سیستم‌های تاسیساتی کمک می‌کند.
در نصب و نگهداری سینی کابل‌ها، ساپورت مدولار نقش کلیدی دارد. این ساپورت‌ها بسته به عرض سینی و شرایط نصب، با مشخصات فنی مختلف طراحی می‌شوند و به دو دسته طراحی استاتیکی و دینامیکی تقسیم می‌شوند. این تقسیم‌بندی به انتخاب مناسب‌ترین نوع ساپورت برای کاربردهای خاص کمک می‌کند و به پایداری و کارایی بهتر سیستم‌های سینی کابل منجر می‌شود.

مزایای استفاده از ساپورت مدولار برای سینی کابل چیست؟

1. کاهش زمان و هزینه اجرا: این سیستم باعث سریع‌تر انجام شدن نصب می‌شود و هزینه‌های کلی پروژه را کاهش می‌دهد.
2. افزایش طول عمر و کارایی: ساپورت‌های مدولار بهبود عملکرد و دوام تاسیسات را تضمین می‌کنند.
3. بهبود شرایط کاری: نصب و نگهداری با استفاده از این سیستم برای تیم‌های اجرایی راحت‌تر و ارگونومیک‌تر است.
4. کاهش نیاز به جوشکاری: به‌دلیل استفاده از پیچ و مهره به جای جوشکاری، نیاز به جوشکاران ماهر کمتر شده و هزینه‌های جوشکاری و آزمایش‌های مخرب کاهش می‌یابد.
5. افزایش استحکام و زیبایی: این سیستم باعث افزایش استحکام سازه و همچنین بهبود ظاهر نهایی آن می‌شود.
6. انعطاف‌پذیری بیشتر: سازه‌های مدولار به دلیل استفاده از پیچ و مهره، انعطاف‌پذیرترند و رفتار بهتری در برابر زلزله دارند.

ساپورت نردبان کابل چیست و چه تفاوتی با ساپورت سینی کابل دارد؟

ساپورت نردبان کابل نیز، نوعی ساپورت سینی کابل و یک سازه نگهدارنده فلزی است که برای نصب، تثبیت و تحمل وزن نردبان کابل در مسیرهای افقی یا عمودی به‌کار می‌رود. این ساپورت‌ها هم معمولا از جنس فولاد گالوانیزه یا استنلس‌استیل ساخته می‌شوند و با توجه به شرایط پروژه، در اشکال مختلفی مانند دیواری، سقفی یا زمینی طراحی می‌شوند. وظیفه اصلی ساپورت نردبان، انتقال بار دینامیکی و استاتیکی کابل‌ها به سازه اصلی ساختمان بدون ایجاد تنش یا لرزش در مسیر کابل‌کشی است؛ به‌ویژه در مسیرهایی با بار سنگین یا ارتعاش بالا، استفاده از ساپورت‌های تقویت‌شده یا آویزهای خاص اهمیت دارد.
تفاوت اصلی ساپورت نردبان کابل با ساپورت سینی کابل در نحوه طراحی و میزان تحمل بار آنهاست. نردبان کابل به دلیل طراحی مشبک نردبانی و ظرفیت بالاتر برای حمل کابل‌های سنگین، نیاز به ساپورتی دارد که توان تحمل وزن بیشتر و اتصالات مقاوم‌تری داشته باشد. در مقابل، ساپورت سینی کابل معمولا برای نگهداری کابل‌های سبک‌تر طراحی می‌شود و بیشتر بر پایه حفظ تعادل و نظم‌دهی کابل‌ها در مسیرهای افقی عمل می‌کند. همچنین نوع بست، فاصله ساپورت‌گذاری و نحوه اتصال به سازه نیز بین این دو متفاوت است.

تولیدکنندگان ساپورت سینی کابل کدامند؟

تولیدکنندگان ساپورت سینی کابل معمولا شامل شرکت‌های تخصصی در زمینه تولید تجهیزات و لوازم تاسیسات برق هستند. اکثر این شرکت‌ها علاوه بر اتصالات سینی کابل، انواع سینی کابل را نیز در سبد تولید خود دارند. از جمله شرکت آهن و فولاد اصفهان و شرکت صنعتی البرز.
پتروگرایش نیز یکی از معروف‌ترین و شناخته شده‌ترین تولیدکنندگان سینی کابل، نردبان کابل و اتصالات وابسته به آنهاست که انواع ساپورت‌های سینی کابل را تولید و عرضه می‌کند. خرید از پتروگرایش قطعا به نفع شماست. چون علاوه بر بهرمندی از آفرها و خدمات پس از فروش، می‌توانید محصولی با کیفیت بالا را با نزدیک‌ترین قیمت به کف بازار (با حذف واسطه‌ها) خریداری نمایید.
