راهنمای قدم به قدم نصب جعبه تقسیم در ساختمان

تلاش می‌کنیم قدم به قدم نصب جعبه تقسیم را در لوله‌کشی لوله برق و عبور کابل‌ها به شما توضیح دهیم تا در نصب آن دچار چالش نشوید. جعبه تقسیم یکی از اتصالات برقی است که در لوله‌کشی کابل برق از آن استفاده می‌شود. نصب جعبه تقسیم بسیار مهم است. چون هر نوع اختلال و اشتباه در نصب آن می‌تواند منجر به آسیب به سیستم کابل‌کشی شود. بر اساس استانداردهای بین‌المللی ایمنی، هیچ سیم‌کشی نباید بیرون از محفظه‌ی مجاز قرار گیرد. کابل‌های بیرون از سیستم می‌توانند موجب برق گرفتگی افراد شوند یا در خطر قطع شدگی قرار بگیرند. قطعاتی مانند پریزها یا جعبه‌های سوییچ می‌توانند به عنوان محفظه برای سیم‌کشی استفاده شوند. اما اگر در سیم‌کشی نیاز به انشعاب باشد، باید حتما از جعبه تقسیم استفاده کنید که نصب آن نیاز به مهارت دارد.

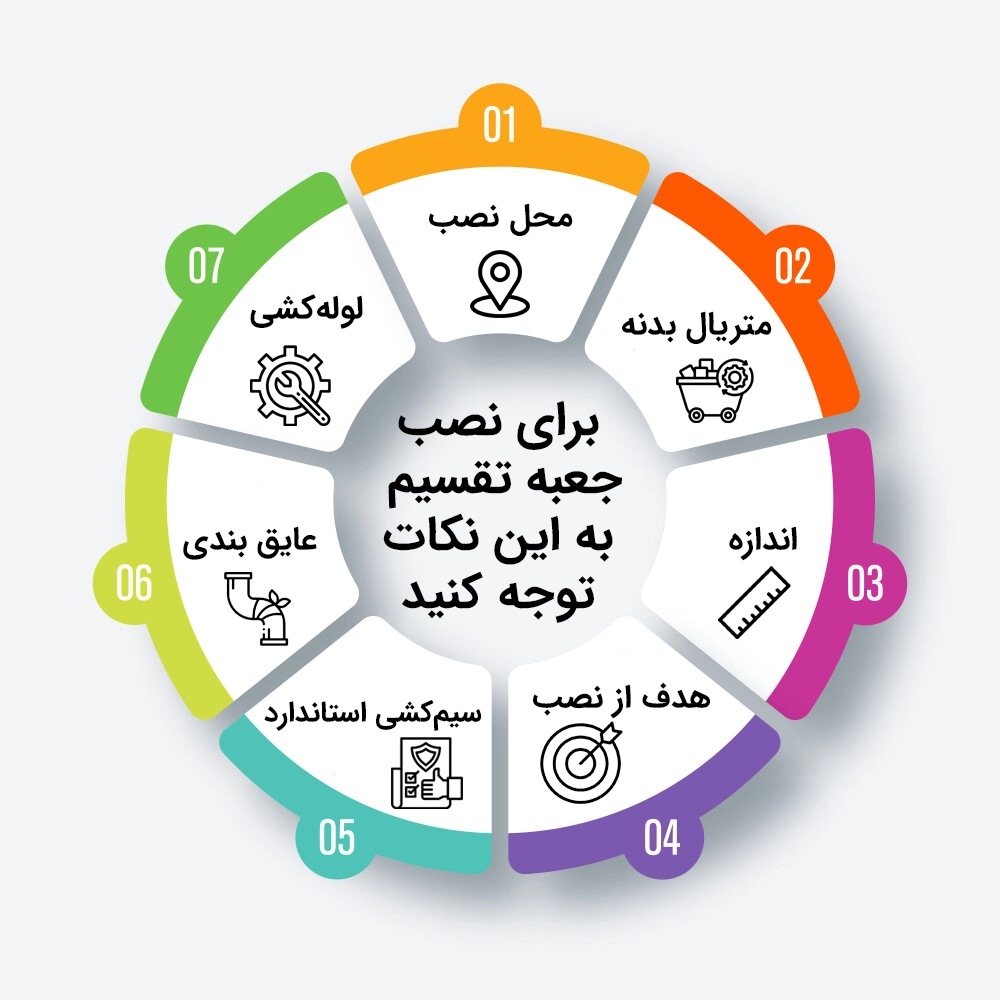

برای نصب جعبه تقسیم، به چه نکاتی باید توجه کنید؟

1. محل نصب: جعبه تقسیم باید در مکانی نصب شود که به راحتی قابل دسترس باشد و در عین حال از رطوبت، گرد و غبار، و عوامل خارجی محافظت شود. برخی از جعبه تقسیم‌ها باید به صورت توکار استفاده شوند.
2. جنس جعبه: بسته به محیط و نوع کاربرد، جعبه‌ای با جنس مناسب انتخاب کنید؛ مثلا در محیط‌های مرطوب، از جعبه‌های پلاستیکی یا فلزی ضد زنگ (جعبه تقسیم آلومینیومی) استفاده کنید.
3. اندازه و ظرفیت: جعبه تقسیم باید به اندازه‌ای بزرگ باشد که تمام سیم‌ها و اتصالات به راحتی در آن جا بگیرند و فضای کافی برای تهویه و جلوگیری از گرم شدن بیش از حد وجود داشته باشد.
4. هدف: هدف نیاز پروژه از جعبه تقسیم را باید بدانید. مثلا جعبه تقسیم ضد انفجار برای هر پروژه‌ای مناسب نیست. بلکه مکان نصب و حساسیت‌های موجود، نیاز به آن را ایجاب می‌کند.
5. سیم‌کشی مناسب: اتصالات داخل جعبه باید به خوبی محکم شده و سیم‌ها با استفاده از گیره‌ها و نگهدارنده‌های مناسب ثابت شوند تا از جابجایی و آسیب جلوگیری شود.
6. عایق‌بندی: اطمینان حاصل کنید که تمامی نقاط ورودی و خروجی سیم‌ها به درستی عایق‌بندی شده‌اند تا از نفوذ رطوبت و گرد و غبار جلوگیری شود.
7. لوله‌کشی: به صورت عمومی، تمامی کابل‌ها از داخل یک لوله برق وارد جعبه تقسیم می‌شوند. مهم نیست که جعبه تقسیم توکار باشد یا روکار. معمولا یک لوله ( لوله فولادی برق، لوله فلکسیبل یا لوله خرطومی پلاستیکی) از قسمت پانچ یا حذفی‌ها به واسطه اتصالات به جعبه تقسیم وصل شده و کابل‌ها به واسطه آن وارد وارد جعبه تقسیم می‌شوند. عدم رعایت این موضوع در واقع عدم توجه به استانداردهای کابل‌کشی است.

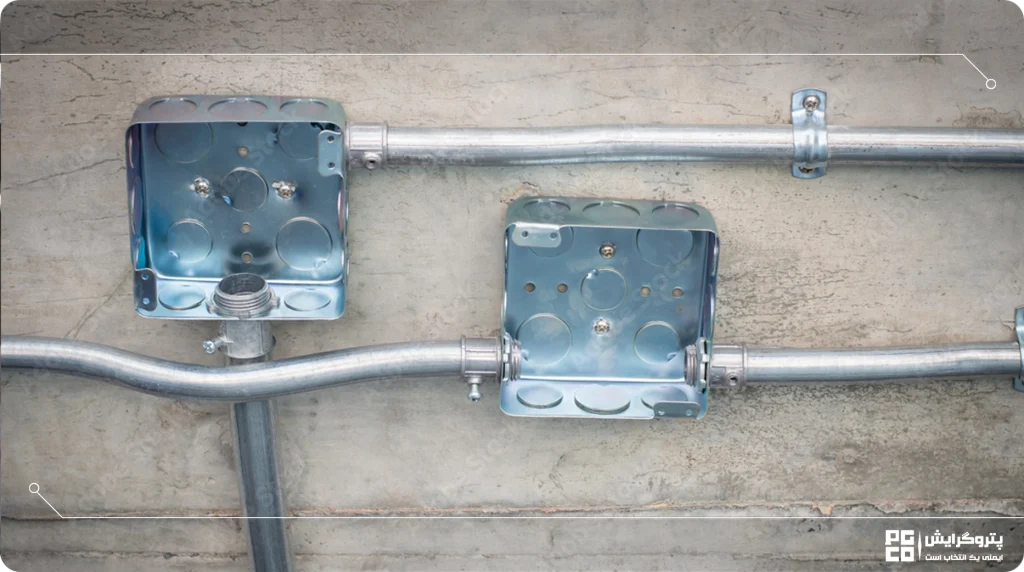

طریقه نصب جعبه تقسیم برق به چه صورت است؟

بهتر است که به طور کل، لوله‌کشی برق و کابل‌کشی را به یک فرد ماهر و متخصص بسیپارید تا در برابر خطرات ناشی از برق، ایمنی بیشتری برای سلامت خود صرف نمایید. اما گاهی خودتان هم می‌توانید جعبه تقسیم برق خانگی را با رعایت مراحلی که در ادامه مطرح می‌شود، نصب کنید. هنگام نصب، حتما مواظب باشید به بقیه‌ تجهیزات مانند تابلو برق پلاستیکی آسیب وارد نکنید.

1. قطع برق: ابتدا برق مدار را از طریق سوییچ مربوطه قطع کنید.
2. آزمایش ولتاژ: اطمینان حاصل کنید که هیچ ولتاژی در سیم‌ها وجود ندارد.
3. برداشتن حذفی‌ها: اگر از جعبه تقسیم فلزی استفاده می‌کنید، حذفی‌ها را با ابزار مناسب جدا کنید. به ازای هر سیمی که وارد جعبه تقسیم شده است، یک حذفی وجود دارد. این حذفی‌ها
4. همان باقی مانده پانچ‌‌هایی است که در بدنه جعبه تقسیم وجود دارد.
5. نصب گیره‌ها: به هر سیم یک گیره کابل متصل کنید؛ بهتر است از گیره‌های قفل‌دار استفاده کنید (برخی از جعبه تقسیم‌ها خودشان گیره کابل دارند).
6. نصب جعبه تقسیم: جعبه تقسیم را با پیچ‌ها روی دیوار یا بدنه نصب کنید، و سیم‌ها را به دقت تنظیم کنید.
7. محکم کردن سیم‌ها: با بستن پیچ‌ها، سیم‌ها را به گیره‌های جعبه تقسیم متصل کنید، اما دقت کنید که آن‌ها را بیش از حد سفت نکنید.
8. اتصال سیم‌ها: سیم‌ها را با استفاده از رابط‌ها به یکدیگر متصل کنید، و اتصالات را به خوبی بررسی کنید.
9. تکمیل نصب: سیم‌ها را مرتب داخل جعبه قرار دهید و درپوش را محکم کنید، سپس برق را بازگردانید.
   آنچه که گفته شد برای یک جعبه تقسیم ساده مثل جعبه تقسیم آلومینیومی رو کار بود. روش نصب برای جعبه تقسیم توکار اندکی فرق می‌کند.

مراحل نصب جعبه تقسیم توکار

از جعبه تقسیم‌های گالوانیزه عموما برای بخش‌های توکار (مثل کلید و پریز) استفاده می‌شود. اما با توجه به بودجه پروژه، سلیقه کارفرما یا برقکار، گاهی از جعبه تقسیم‌های پلاستیکی نیز برای این منظور استفاده می‌گردد.
برای نصب جعبه تقسیم گالوانیزه توکار، مراحل زیر را دنبال کنید:

1. آماده‌سازی محل نصب: ابتدا مکان مناسبی را روی دیوار انتخاب کنید و با استفاده از ابزارهای مناسب (مثل چکش و قلم‌موی مخصوص) یک حفره به اندازه جعبه تقسیم در دیوار ایجاد کنید.
2. قطع برق: پیش از هرگونه کار روی سیم‌ها، برق مدار را از طریق فیوز یا سوییچ قطع کنید.
3. قرار دادن جعبه در حفره: جعبه تقسیم گالوانیزه را داخل حفره دیوار قرار دهید و اطمینان حاصل کنید که به درستی در جای خود قرار گرفته است. برای تثبیت جعبه می‌توانید از بست یا پیچ‌های مناسب استفاده کنید.
4. ورود سیم‌ها به جعبه: سیم‌های مدار را از قسمت پانچ‌ها یا ورودی‌های جعبه به داخل آن وارد کنید. در صورت نیاز، می‌توانید از گلند های فلزی یا پلاستیکی برای جلوگیری از آسیب به سیم‌ها استفاده کنید.
5. اتصال سیم‌ها: سیم‌ها را با استفاده از ترمینال‌های موجود در جعبه تقسیم، به یکدیگر متصل کنید. اطمینان حاصل کنید که اتصالات به خوبی انجام شده و هیچ اتصالی شل نباشد.
6. عایق‌بندی و محکم کردن: سیمها از داخل لوله برق عبور داده می‌شوند. اما گاهی لازم است لوله برق را نیز عایق کنید تا رطوبت داخل دیوار یا سختی سنگ‌های اطراف به آن و کابل‌ها آسیب نرساند. در صورت نیاز، سیم‌ها را عایق‌بندی کنید و آنها را با استفاده از بست‌های مناسب به بدنه جعبه متصل کنید.
7. نصب درپوش: درپوش جعبه تقسیم را به درستی روی جعبه نصب کرده و با پیچ‌ها آن را محکم کنید.
8. بازگرداندن برق: پس از اطمینان از نصب صحیح، برق مدار را بازگردانید و عملکرد جعبه تقسیم را بررسی کنید.

طریقه نصب جعبه تقسیم برق

از جعبه تقسیم ضد انفجار در محیط‌هایی استفاده می‌شود که خطر انفجار یا آتش‌سوزی وجود دارد، مانند صنایع نفت و گاز، پتروشیمی، و معادن. این جعبه‌ها با طراحی خاص خود از نشت جرقه‌ها و حرارت به محیط‌های قابل اشتعال جلوگیری کرده و ایمنی تجهیزات الکتریکی را در این شرایط حفظ می‌کنند.
نصب جعبه تقسیم ضد انفجار نیازمند رعایت اصول و استانداردهای ویژه‌ای است تا ایمنی در محیط‌های خطرناک تضمین شود. مراحل زیر را به دقت دنبال کنید:

• بررسی محیط و قطع برق

ابتدا محیط نصب را بررسی کنید تا اطمینان حاصل کنید که تمامی شرایط لازم برای نصب جعبه تقسیم ضد انفجار رعایت شده است.
فراموش نکنید، هنگام کار حتما برق مدار را کاملا قطع کنید تا از بروز هرگونه حادثه جلوگیری شود.

• انتخاب مکان مناسب

مکانی را برای نصب جعبه تقسیم انتخاب کنید که در معرض حداقل خطرات مکانیکی و محیطی باشد. این مکان باید به گونه‌ای باشد که به راحتی قابل دسترس نباشد و در معرض مواد اشتعال‌زا قرار نگیرد.

• نصب پایه جعبه تقسیم

پایه یا براکت جعبه تقسیم را بر روی سطحی ثابت و محکم نصب کنید. از پیچ‌ها و بست‌های مناسب برای تثبیت جعبه استفاده کنید تا مطمئن شوید که جعبه در برابر ضربه و لرزش مقاوم است.

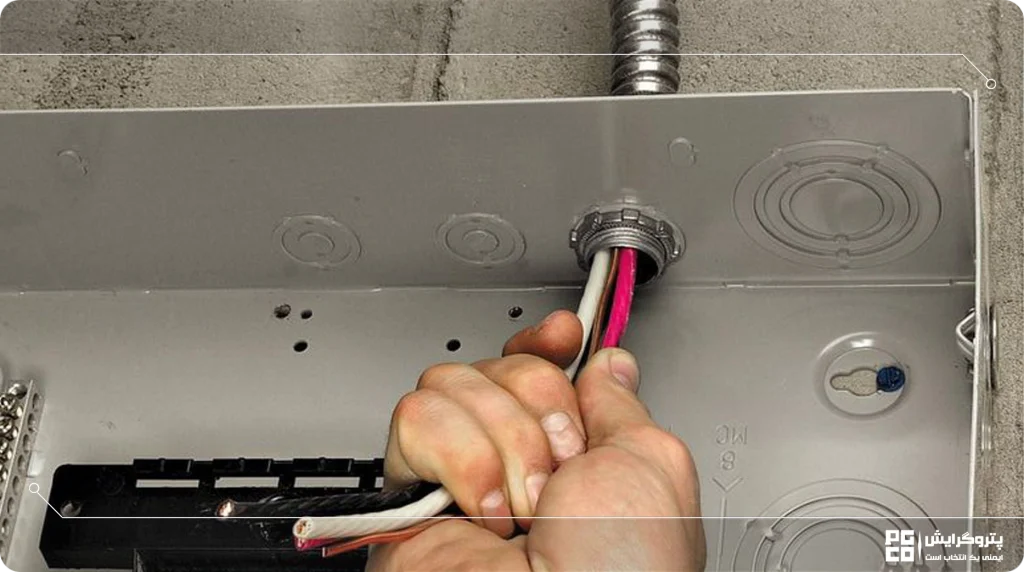

• ورود کابل‌ها و نصب گلندها

کابل‌ها را از طریق لوله و گلندهای مخصوص ضد انفجار وارد جعبه کنید. این لوله و گلندها باید به دقت انتخاب و نصب شوند تا از نفوذ گازها و گرد و غبار به داخل جعبه جلوگیری کنند.
باید مطمئن که لوله‌برق و گلندها به درستی در جای خود محکم شده‌اند و هیچ فضای بازی باقی نمانده است.

• اتصال سیم‌ها

سیم‌ها را به ترمینال‌های داخلی جعبه تقسیم متصل کنید. از اتصالات محکم و مطمئن استفاده کنید تا احتمال اتصالات شل و اتصالات کوتاه کاهش یابد. اگر نیاز به انشعاب‌گیری دارید، از ترمینال‌های مخصوص ضد انفجار استفاده کنید.

• عایق‌بندی و بررسی نهایی

تمامی اتصالات را بررسی کنید و اطمینان حاصل کنید که هیچ سیمی در معرض تماس با بدنه فلزی جعبه قرار ندارد. درپوش‌های اضافی و ورودی‌های بدون استفاده را به خوبی مهر و موم کنید.

• نصب درپوش جعبه

درپوش جعبه تقسیم را با دقت بر روی جعبه قرار دهید و با پیچ‌ها آن را محکم کنید. درپوش باید به گونه‌ای نصب شود که هیچ فضای بازی برای ورود مواد قابل اشتعال یا انفجار وجود نداشته باشد.

• بازگرداندن برق و تست سیستم

پس از اطمینان از نصب صحیح، برق را بازگردانید و عملکرد جعبه تقسیم و تمامی اتصالات را بررسی کنید. تست‌های مربوط به ضد انفجار بودن جعبه را انجام دهید تا از عملکرد صحیح آن در شرایط واقعی مطمئن شوید.
با دنبال کردن این مراحل، می‌توانید از ایمنی و عملکرد صحیح جعبه تقسیم ضد انفجار در محیط‌های خطرناک اطمینان حاصل کنید.

این چند نکته را نیز در نظر بگیرید:

• دیوار یا سقفی که جعبه تقسیم به آن متصل است گرمای غیر طبیعی نداشته باشد. مثلا پشت کوره یا تنور نباشد.
• دیوار یا سقفی که جعبه تقسیم را به آن پیچ می‌کنید، لوله آب از پشت آن عبور نکرده باشد.
• در زمان لوله‌گذاری برق ساختمان، به محکم شدن رزوه‌ها در هم توجه کنید.
• چنانچه نیاز به تغیید جهت کابل بلافاصله پس از خروج از جعبه تقسیم باشد، خم زانو انتخاب بهتری بجای زانوی دور دار است.
• از محکم شدن جعبه نقسیم در جای خود مطمئین باشید. رزوه پیچ‌ها را چک کنید. برای حفظ رزوه پیچ‌های اتصال‌دهنده، از رول‌پلاک استفاده کنید.
• در زمان کار با لوله برق، مثل مراحل نصب جعبه تقسیم یا سایر تجهیزات، خمکاری لوله برق، و کابل‌کشی از دستکش، عینک و لباس کار استفاده نمایید تا ایمنی را حفظ کنید.
