طراحی و محاسبات لوله‌کشی برق ، کوتاه و مفید برای اجرای دقیق

محاسبه مقدار لوله برق موردنیاز در ساختمان از مراحل کلیدی اصول لوله کشی برق است و باید به‌صورت دقیق و استاندارد انجام شود. سیم‌کشی نیز بخش مهمی از روند ساخت خانه به شمار می‌رود که تنها افراد ماهر و متخصص قادر به اجرای درست آن هستند.

برق‌کاران هنگام نصب سیم‌ها و لوله‌های برق می‌بایست با آگاهی از راهنمای لوله کشی برق، طبق برنامه مشخص عمل کنند تا از بروز خطا و حوادث ناشی از اتصال برق جلوگیری شود. همچنین استفاده از لوله و سیم باکیفیت علاوه بر افزایش ایمنی، در تعیین قیمت لوله برق و تجهیزات مورد نیاز، ارزش‌گذاری و قیمت نهایی ساختمان نیز نقش مهمی ایفا می‌کند.

نحوه محاسبه مقدار لوله برق مورد نیاز در ساختمان چگونه است؟

محاسبه دقیق میزان لوله برق یکی از مراحل حیاتی در طراحی و اجرای تاسیسات الکتریکی ساختمان است. این محاسبه باید براساس نقشه‌های اجرایی و با درنظر گرفتن ظرفیت عبور سیم‌ها، طول مسیرها، نوع لوله و شرایط محیطی انجام شود تا هم از نظر فنی ایمن باشد و هم از نظر اقتصادی مقرون به‌صرفه.

• بررسی نقشه و مسیرها

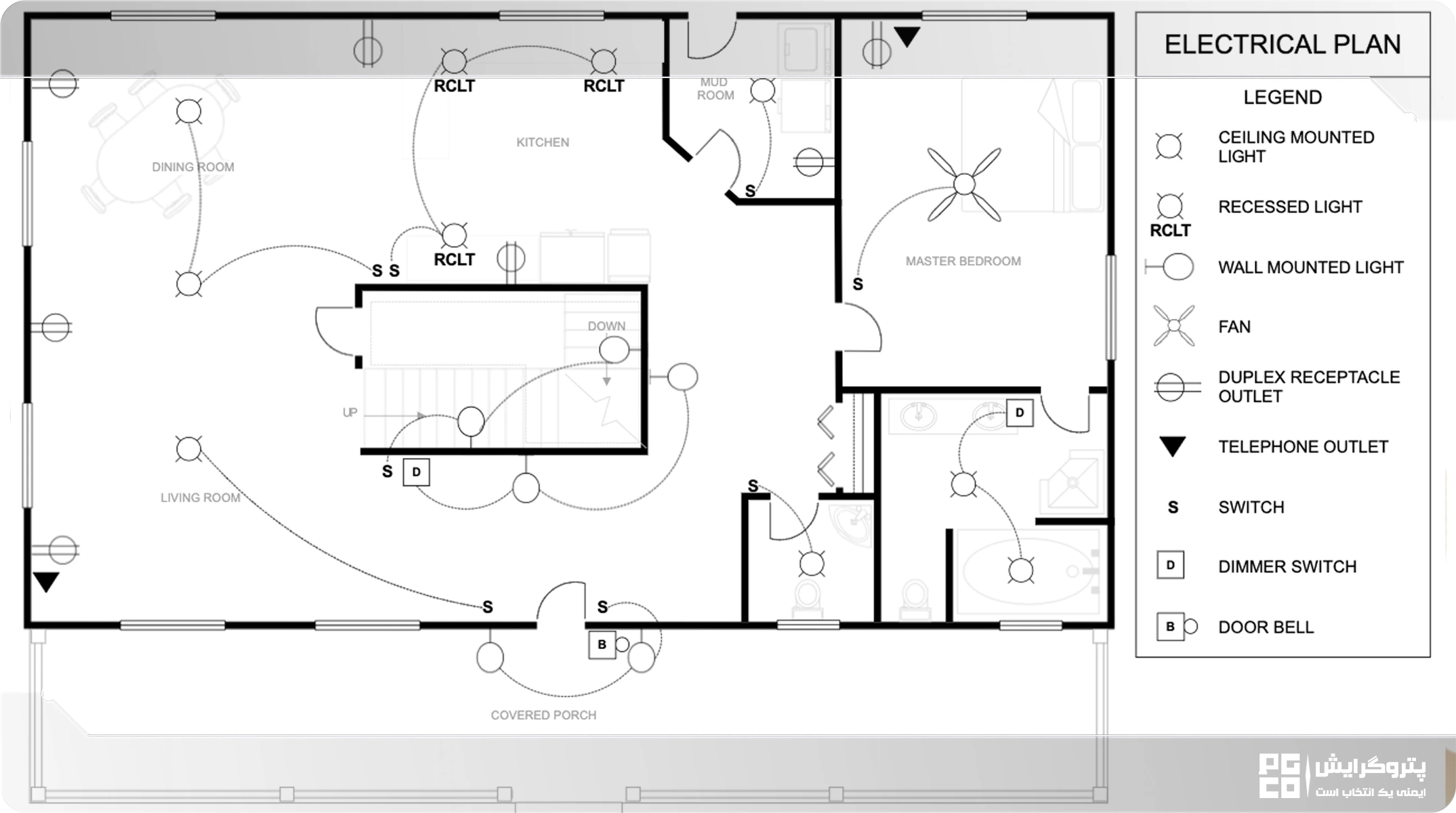

ابتدا نقشه‌های تاسیسات برق ساختمان توسط مهندس طراح بررسی می‌شود. در این مرحله، مسیر عبور لوله‌ها از کف، دیوار یا سقف مشخص می‌گردد. نقاط کلیدی مانند جعبه تقسیم‌ها، کلیدها، پریزها و تابلو برق تعیین‌کننده طول مسیر و تعداد شاخه‌های لوله هستند. با توجه به نقشه و مسیر عبور لوله‌ها، متراژ مورد نیاز را به دست خواهید آورد.

• تعیین سایز و ظرفیت لوله‌ها

انتخاب سایز لوله (PG، کاندوئیت) یا متریال لوله (لوله گالوانیزه برق، لوله برق PVC) باید بر اساس تعداد کابل‌ها و سطح مقطع (قطر) سیم‌هایی که از داخل لوله عبور می‌کنند و مکان نصب انجام شود. طبق استاندارد IEC و مبحث ۱۳ مقررات ملی ساختمان ایران، میزان پرشدگی لوله نباید از ۴۰ درصد ظرفیت داخلی آن بیشتر شود. بنابراین ابتدا سطح مقطع کل سیم‌ها محاسبه شده و سپس سایز لوله متناسب انتخاب می‌شود.
نکته: لوله pg21 و لوله pg16 بیشترین مصرف را در بین سایزهای لوله برق مصرفی در کابل‌کشی ساختمان‌ها را دارند.

• محاسبه طول لوله مورد نیاز

1. فاصله میان مبدا (تابلو یا جعبه تقسیم) تا مقصد (کلید، پریز یا روشنایی) اندازه‌گیری می‌شود.
2. طول مسیر هر لوله را از ابتدا تا انتها اندازه بگیرید.
3. مسیرهایی که دارای زانو، خم یا انشعاب هستند را نیز لحاظ کنید، زیرا هر زانو حدود ۱۰ تا ۳۰ سانتی‌متر اضافه طول نیاز دارد.
4. تعداد مسیرهای موازی و انشعابات لحاظ می‌گردد.
5. ضریب خطا و پرت کار (معمولا ۱۰ تا ۱۵ درصد) به طول نهایی اضافه می‌شود تا در صورت نیاز به خم‌کاری یا تغییر مسیر، کمبودی ایجاد نشود.

محاسبه سریع مقدار لوله برق در ساختمان به چه صورت است؟

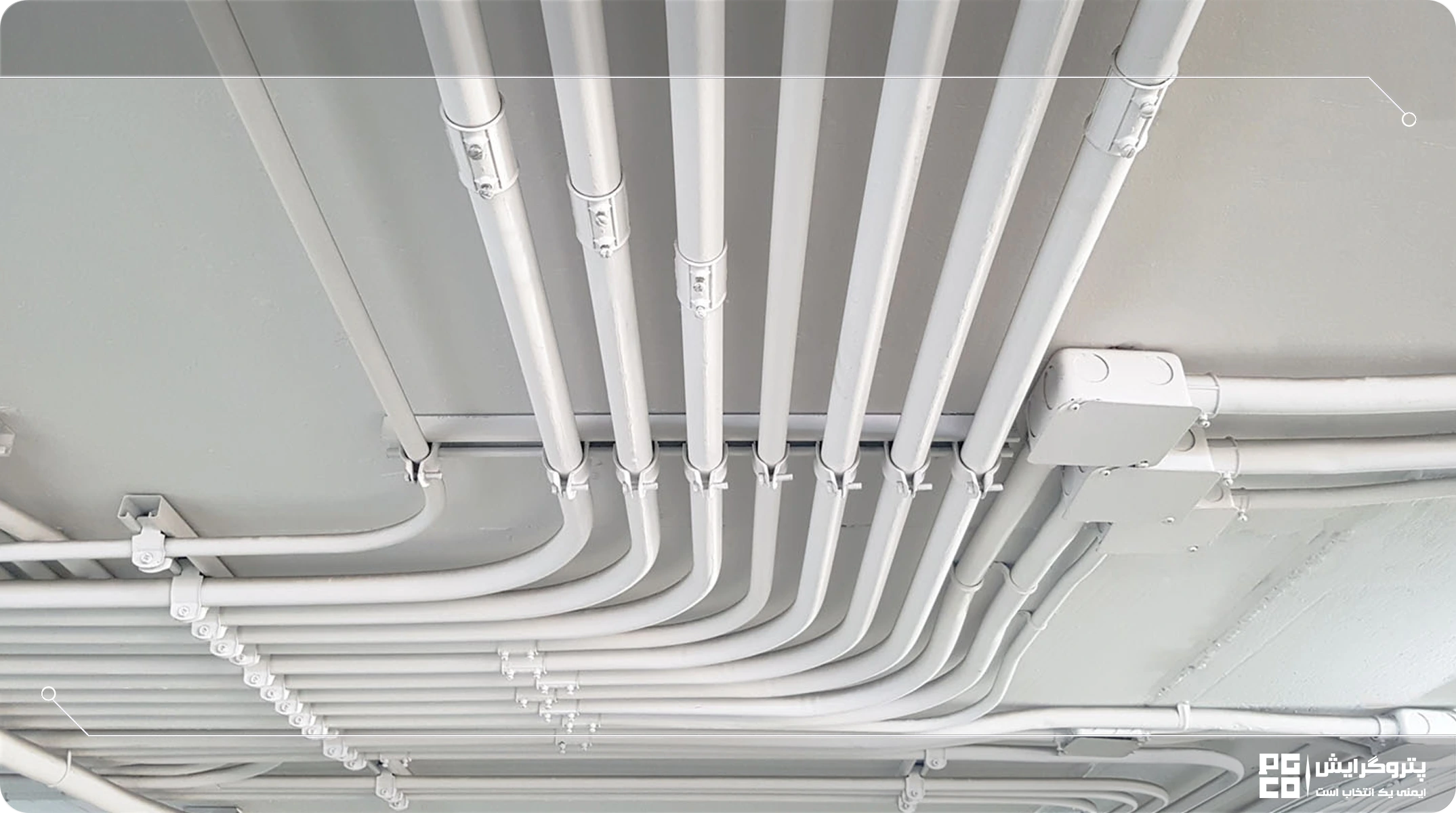

برای برآورد اولیه لوله برق، پس از طراحی نقشه سیم‌کشی، طول مسیرها جمع زده می‌شود و حدود ۵۰٪ اضافه‌تر برای خم‌ها و برگشت‌ها در نظر می‌گیرند. چون سیم‌ها معمولا حلقه‌ای فروخته می‌شوند، بهتر است کمی بیشتر از مقدار محاسبه‌شده خریداری شود.

یک روش ساده تجربی:

1. 1. لوله: دو برابر زیربنا
   2. قوطی: نصف زیربنا
   3. زانو: برابر زیربنا

مثال: در واحد ۷۰ متری حدود ۱۴۰ متر لوله ۲۰، ۳۵ قوطی و ۷۰ زانو نیاز است.

• توجه به شرایط نصب و محیط

شرایط محیطی یکی از عوامل کلیدی در انتخاب جنس و ضخامت لوله برق محسوب می‌شود. در فضاهای خشک می‌توان از لوله‌های PVC نسوز استفاده کرد، اما در محیط‌های مرطوب یا صنعتی، لوله‌های گالوانیزه یا پلی‌آمید به دلیل مقاومت بالاتر در برابر رطوبت و خوردگی انتخاب بهتری هستند. چنانچه حساسیت پروژه بالاست و طول عمر لوله برق اهمیت بالایی دارد

در مسیرهایی که تغییر جهت زیاد وجود دارد، به‌کارگیری زانو، بست و اتصالات استاندارد ضروری است. علاوه بر این، در استفاده از لوله‌های فلزی برق عملیات رزوه‌زنی لوله برق اهمیت زیادی دارد؛ چرا که علاوه اتصال محکم و ایمن قطعات، هنگام رزوه‌کاری بخشی از طول لوله داخل اتصال قرار می‌گیرد و از طول مفید مسیر کم می‌شود. به همین دلیل در برآورد نهایی معمولا ۱۰ تا ۱۵ درصد متراژ اضافه برای خم‌کاری و رزوه‌زنی در نظر گرفته می‌شود.

• جمع‌بندی و تهیه لیست متریال

پس از تعیین طول مسیرها و انتخاب سایز مناسب لوله‌ها، مرحله نهایی شامل تدوین لیست متریال (Bill of Materials) است. در این لیست، مجموع متراژ لوله‌ها به همراه تعداد دقیق اتصالاتی نظیر زانو، بوشن، قوطی کلید و پریز، بست‌ها و سایر ملزومات اجرایی درج می‌شود.
تهیه این لیست نه‌تنها مبنای دقیق برآورد هزینه پروژه است، بلکه امکان برنامه‌ریزی منظم برای تامین مصالح و مدیریت زمان در اجرای لوله‌کشی برق ساختمان را فراهم می‌سازد.

گام‌های اولیه در طراحی کابل‌کشی برق برای پروژه‌های مختلف چیست؟

برای طراحی کابل‌کشی برق در هر پروژه، رعایت گام‌های اولیه و منظم اهمیت زیادی دارد. این مراحل به شکل فنی عبارت‌اند از:

• بررسی نیازهای برقی پروژه

1. 1. مشخص کردن تعداد و نوع مصرف‌کننده‌ها (روشنایی، پریز، تجهیزات صنعتی)
   2. تعیین توان و جریان مورد نیاز برای هر بخش
   3. شناسایی الزامات خاص مانند تجهیزات حساس یا نیاز به ارت

• مطالعه نقشه‌ها و محیط پروژه

1. 1. بررسی پلان ساختمان، مسیرهای دیوار و سقف
   2. شناسایی موانع و محدودیت‌های مسیر کابل‌ها
   3. تعیین محل تابلوها، جعبه تقسیم و کلیدها

• انتخاب نوع کابل و لوله

1. 1. مشخص کردن نوع کابل (مس، آلومینیوم، زره‌دار، نسوز)
   2. انتخاب لوله یا کانال مناسب (PVC، فلکسیبل، گالوانیزه) بر اساس مقاومت مکانیکی و محیط نصب

• تعیین مسیر و طول کابل‌ها

1. 1. طراحی مسیرهای اصلی و انشعاب‌ها
   2. محاسبه طول تقریبی کابل و لوله‌ها
   3. پیش‌بینی تعداد زانو، بوشن و اتصالات لازم

• تعیین حفاظت و ایمنی

1. 1. انتخاب فیوز، کلید مینیاتوری و سایر تجهیزات حفاظتی
   2. در نظر گرفتن استانداردهای ایمنی و فاصله‌گذاری‌ها
   3. طراحی ارت و سیستم اتصال زمین

این مراحل، پایه‌ای‌ترین گام‌ها هستند و بعد از آن وارد جزئیات اجرایی مانند نقشه کشی دقیق، برچسب‌گذاری کابل‌ها و برنامه زمان‌بندی نصب می‌شوید.

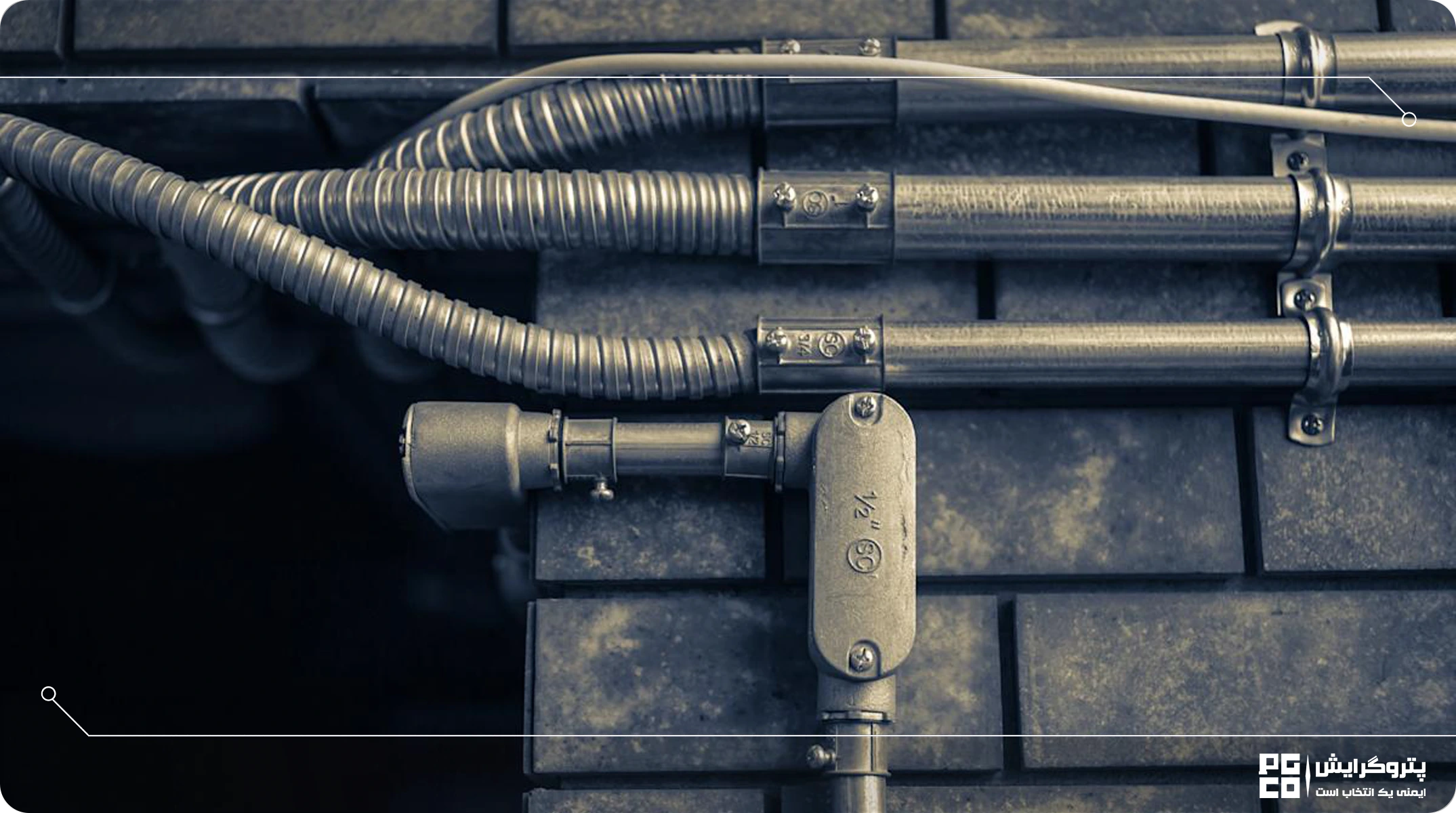

طراحی لوله‌کشی برق در مکان های مختلف چگونه است؟ الزامات و نکات فنی

طراحی لوله‌کشی برق در مکان‌های مختلف نیازمند توجه به شرایط محیطی، نوع کاربری و استانداردهای ایمنی است. هر محیط ویژگی‌ها و محدودیت‌های خاص خود را دارد که در طراحی باید لحاظ شود. در ادامه مهم‌ترین نکات فنی برای مکان‌های مختلف آورده شده است:

• ساختمان‌های مسکونی

1. مسیر لوله‌ها معمولا در دیوارها، کف و سقف اجرا می‌شود.
2. استفاده از لوله PVC یا گالوانیزه سبک رایج است.
3. فاصله لوله‌ها از منابع حرارتی و رطوبت باید رعایت شود.
4. تعداد انشعاب‌ها و خم‌ها باید محدود باشد تا کابل‌ها آسیب نبینند.

• ساختمان‌های اداری و تجاری

1. مسیرهای کابل‌کشی ممکن است طولانی و پرپیچ‌وخم باشند.
2. استفاده از لوله‌های گالوانیزه و لوله فلکسیبل یا کانال‌های کابل توصیه می‌شود.
3. تابلوهای فرعی و جعبه تقسیم باید در دسترس باشند و استاندارد ارتفاع نصب رعایت شود.
4. در صورت نصب تجهیزات حساس، مسیرها باید مجزا و مشخص شوند.

• صنایع و کارخانه‌ها

1. محیط صنعتی پرخطر است: لرزش، رطوبت، حرارت و گرد و غبار وجود دارد.
2. استفاده از لوله‌های گالوانیزه یا فلکسیبل مقاوم در برابر ضربه و خوردگی الزامی است.
3. مسیرها باید دور از ماشین‌آلات و تجهیزات متحرک باشند.
4. رعایت استانداردهای حفاظت اضافی (مثل کابل‌های زره‌دار) ضروری است.

• محیط‌های مرطوب یا خارجی

1. لوله‌ها و اتصالات باید ضد آب و مقاوم به UV باشند.
2. نصب لوله‌های گالوانیزه یا PVC با کلاس محافظت IP مناسب پیشنهاد می‌شود.
3. خم‌ها و اتصالات باید کاملا آب‌بندی شوند تا نفوذ رطوبت به کابل‌ها جلوگیری شود.

نحوه اجرای لوله‌کشی برق ساختمان به چه صورت است؟

لوله‌کشی برق ساختمان به 2 صورت انجام می‌شود:

1. سیم‌کشی اکس‌پوز (روکار): در این روش ، لوله‌ها مستقیما بر روی سطح دیوار یا سقف قرار می‌گیرند. روش روکار مناسب پروژه‌هایی است که تغییر ساختار ساختمان دشوار یا پرهزینه بوده و یا نیاز به نظارت و دسترسی مداوم به کابل‌ها وجود دارد. مسیر لوله‌ها با بست‌ها و نگهدارنده‌های استاندارد تثبیت شده و به گونه‌ای طراحی می‌شوند که کمترین زاویه و خم داشته باشند تا فشار مکانیکی روی کابل کاهش یابد و نگهداری آسان شود. با توجه به شرایط محیطی، لوله‌های گالوانیزه، PVC یا فلکسیبل به کار می‌روند. مزیت اصلی این روش سرعت بالای اجرا و امکان دسترسی ساده برای تعمیرات و تغییر مسیرهاست، هرچند نمای خارجی لوله‌ها قابل مشاهده بوده و ممکن است بر زیبایی بصری فضا تاثیرگذار باشد.
2. نصب لوله برق توکار: در این روش لوله‌ها و کابل‌ها داخل دیوار، سقف یا کف قرار می‌گیرند و پیش از نازک‌کاری یا گچ‌کاری مسیر آن‌ها تعیین می‌شود. لوله‌ها معمولا از جنس PVC یا گالوانیزه سبک و مقاوم هستند و با کمک بست‌ها و قالب‌ها ثابت می‌شوند. پس از نصب، مسیر لوله‌ها با ملات، گچ یا بتن پوشانده می‌شود تا حفاظت کامل از کابل‌ها در برابر آسیب مکانیکی و رطوبت فراهم گردد و ظاهر فضا هم‌سطح و زیبا باقی بماند. این روش، هرچند هزینه و زمان بیشتری می‌طلبد و اصلاح مسیرهای نصب پس از پوشش دشوار است، اما ایمنی و دوام طولانی‌مدت کابل‌ها را تضمین می‌کند.

روش‌های طراحی لوله‌کشی برق:

طراحی خط مستقیم (Straight Run Design): مسیر لوله‌ها به صورت کاملا مستقیم افقی یا عمودی اجرا می‌شود. این روش فشار مکانیکی روی کابل‌ها را کاهش می‌دهد و نصب و نگهداری را ساده می‌کند.

طراحی بر اساس تقسیم‌بندی منطقه‌ای (Zonal/Branch Design): ساختمان به مناطق مختلف تقسیم شده و هر منطقه از یک تابلو فرعی تغذیه می‌شود. این روش امکان کنترل بهتر و توسعه آینده سیستم را فراهم می‌کند.

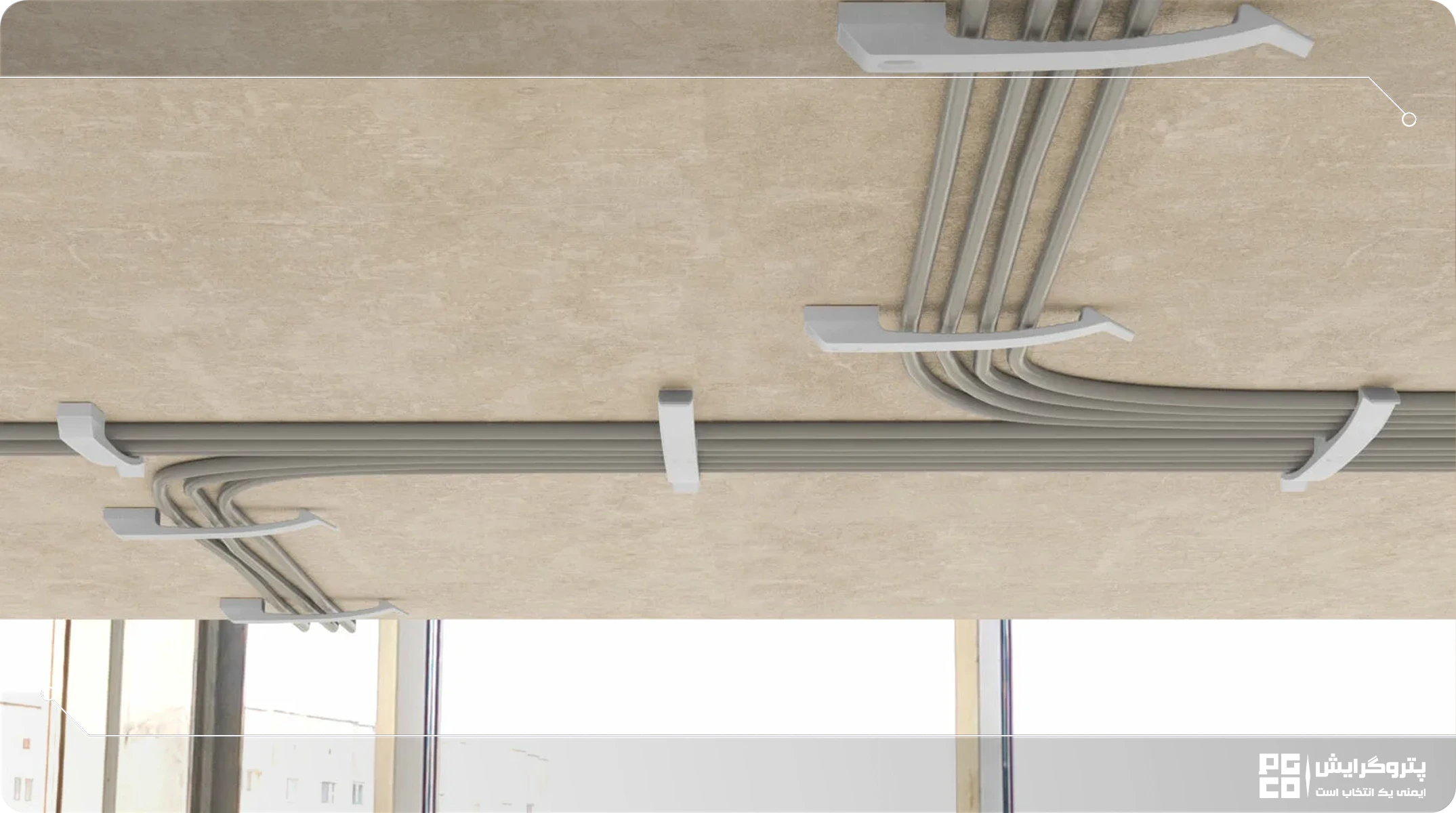

طراحی مسیر چندلایه (Layered/Stacked Design): لوله‌ها در طبقات یا سطوح مختلف دیوار یا سقف به صورت منظم و موازی قرار می‌گیرند. این روش برای مدیریت کابل‌های زیاد و جلوگیری از تداخل با سایر تأسیسات مناسب است.

طراحی با توجه به دسترسی و تعمیر (Accessible Design): مسیرها طوری انتخاب می‌شوند که دسترسی به لوله‌ها و کابل‌ها برای تعمیر یا تغییر مسیر آسان باشد، مخصوصا در سیستم‌های روکار و فضاهای صنعتی.

طراحی مقاوم در برابر عوامل محیطی (Environmental/Protective Design): نوع لوله، جنس و مسیر آن طوری انتخاب می‌شود که در برابر رطوبت، حرارت، ارتعاش و خوردگی مقاومت کافی داشته باشد؛ برای مثال استفاده از گالوانیزه در محیط‌های صنعتی یا مرطوب. (پوشش فلزی روی موجب افزایش طول عمر لوله برق می‌گردد).

استانداردهای طراحی لوله کشی برق چیست؟

استانداردهای طراحی لوله‌کشی برق عبارت‌اند از:

1. IEC 60364 : استاندارد بین‌المللی نصب برق ساختمان
2. NFPA 70 (NEC): کد ملی برق ایالات متحده
3. ISIRI 607: استاندارد ملی ایران برای نصب برق ساختمان
4. BS 7671: استاندارد بریتانیایی نصب برق (IET Wiring Regulations)
5. EN 50085: استاندارد اروپایی برای سیستم‌های لوله و کانال کابل
6. IEC 61034 / IEC 61032: استانداردهای مربوط به مقاومت در برابر آتش و ایمنی کابل‌ها

نحوه محاسبه مقدار لوله برق برای پروژه‌های ساختمانی بزرگ چگونه است؟

برای پروژه‌های ساختمانی بزرگ، محاسبه مقدار لوله برق یک فرآیند دقیق است که علاوه بر تضمین ایمنی و رعایت استاندارد، به بهینه‌سازی هزینه‌ها کمک می‌کند. ابتدا باید مسیر دقیق کابل‌ها مشخص شود و طول هر مسیر با احتساب زانوها، سه‌راهی‌ها و اتصالات اندازه‌گیری گردد. سپس با توجه به تعداد کابل‌ها، نوع آن‌ها و شرایط محیطی، سایز مناسب لوله انتخاب می‌شود.

برای حجم کابل بالا یا مکان‌های صنعتی معمولا از لوله کاندوئیت گالوانیزه یا لوله گالوانیزه سنگین برق استفاده می‌کنند تا مقاومت مکانیکی و محافظت در برابر خوردگی تضمین شود. طول کلی لوله‌ها با جمع کردن طول مسیرهای مستقیم و ضریب اضافی برای خم‌ها و اتصالات تعیین می‌شود. سپس بر اساس طول شاخه‌ای استاندارد، تعداد شاخه لوله‌ها محاسبه می‌گردد. این محاسبه به همراه تهیه لیست اتصالات و لوازم جانبی، پایه‌ای برای سفارش متریال و برنامه‌ریزی اجرای پروژه خواهد بود.

اصول طراحی لوله کشی برق ساختمان کدام است؟

1. مسیر خطوط لوله: لوله‌ها باید به صورت کاملا افقی یا عمودی اجرا شوند و از کشیدن مسیر مورب خودداری گردد. در مسیرهای مستقیم از زانو یا سه‌راهی استفاده نمی‌شود و سیم‌های متصل به زنجیر باید همیشه داخل لوله هدایت شوند.
2. اتصال به تابلو و جعبه‌ها: تمامی لوله‌ها باید از تابلو برق شروع و به جعبه اتصال، کلید یا پریز ختم شوند. فاصله بین دو اتصال مکانیکی، مانند دو جعبه توزیع، نباید بیش از چهار چرخش داشته باشد.
3. فاصله با سایر تاسیسات و سقف: حداقل فاصله لوله‌های برق با لوله‌های آب، گاز یا بخار باید ۱۵ سانتی‌متر باشد و فاصله بالاترین لوله از سقف حداقل ۳۰ سانتی‌متر باشد.
4. لوله‌کشی توکار: لوله‌های توکار باید حداقل ۱۵ میلی‌متر زیر سطح نهایی دیوار یا سقف نصب شوند و در صورت نصب روی زمین، فاصله آن‌ها از سطح تمام‌شده حداقل ۳ سانتی‌متر باشد.
5. شرایط نصب در مکان‌های مرطوب: در محیط‌های مرطوب، بین لوله و دیوار حداقل ۶ میلی‌متر فاصله رعایت شود و محل و فاصله بست‌ها به دقت مشخص گردد؛ فاصله بین بست‌ها نباید کمتر از ۴۰ سانتی‌متر و بیشتر از ۱۰۰ سانتی‌متر باشد.
