اصول و استانداردهای لوله کشی برق ساختمان | هر آنچه باید بدانید

رعایت اصول و ضوابط فنی در لوله‌گذاری برق ساختمان، یکی از ارکان اساسی در اجرای صحیح تاسیسات الکتریکی به‌شمار می‌رود. انتخاب مصالح استاندارد و اجرای مهندسی‌شده مسیرهای لوله‌کشی، علاوه‌بر تضمین ایمنی، موجب افزایش طول عمر سیستم و کاهش هزینه‌های نگهداری می‌شود. هرگونه بی‌توجهی به این اصول، می‌تواند منجر به آسیب‌های ساختاری، اختلال در عملکرد شبکه برق و تهدید ایمنی کاربران شود. ازاین‌رو، طراحی و اجرای لوله‌کشی برق باید با دقت، دانش فنی و بر پایه‌ی مقررات ملی ساختمان انجام گیرد.

نکته: اگر نگاهی به قوانین راهنمای لوله کشی برق بیاندازید، قطعا بهره‌گیری از لوله گالوانیزه برق را به عنوان یک راهکار مطمئن و ایمن به شما معرفی خواهد کرد. شاید در نگاه اول، قیمت لوله برق گالوانیزه گران‌ به‌نظر برسد، اما بهترین و اقتصادی‌ترین خرید در تجهیزات برقی شما خواهد بود.

قوانین و استانداردهای لوله‌کشی برق در ساختمان‌های مسکونی چیست و چرا باید آن را جدی گرفت؟

لوله‌کشی برق در ساختمان‌های مسکونی باید بر اساس مقررات ملی ساختمان (مبحث سیزدهم) و استانداردهایی نظیر IEC و ISIRI (استاندارد ملی ایران) اجرا شود. این استانداردها شامل مواردی همچون استفاده از لوله‌های مقاوم در برابر شعله، رعایت شعاع خم استاندارد، فاصله مجاز از منابع گرمایی و نحوه صحیح نصب جعبه‌های تقسیم و لوله‌های برق است. همچنین در طراحی باید از مسیرهای مشخص، بدون تداخل با سیستم‌های مکانیکی یا لوله‌کشی آب و گاز استفاده شود.

رعایت این قوانین فقط یک الزام فنی نیست، بلکه به صورت کاملا مستقیم با ایمنی جان ساکنان، کاهش خطر آتش‌سوزی، تسهیل تعمیرات آینده و عملکرد مطمئن سیستم برق‌رسانی مرتبط است. هرگونه بی‌توجهی به این اصول می‌تواند منجر به بروز حوادث جبران‌ناپذیر شود؛ از جمله اتصالی‌های ناگهانی، برق‌گرفتگی یا حتی سوختن تجهیزات الکتریکی. به همین دلیل، پایبندی کامل به این استانداردها نه‌تنها ضرورت مهندسی، بلکه ضامن امنیت خانه است.

• استانداردهای لوله کشی برق ساختمان کدام است؟

استانداردها و ضوابط فنی لوله‌کشی برق ساختمان با هدف افزایش ایمنی، کارایی، دوام و به‌صرفه بودن خدمات لوله‌کشی برق ساختمان‌ها، توسط نهادهای تخصصی مانند وزارت راه و شهرسازی تدوین شده‌اند. رعایت این دستورالعمل‌ها در مراحل طراحی و اجرا، تضمین‌کننده عملکرد صحیح و ایمن شبکه برق ساختمان خواهد بود. در ادامه به برخی از مهم‌ترین اصول فنی اشاره می‌شود:

1. قطر داخلی لوله‌ها باید حداقل ۱.۳ برابر قطر کل دسته سیم یا کابل عبوری باشد تا از گیر کردن سیم‌ها، افزایش دما یا دشواری در تعمیرات جلوگیری شود.
2. در مسیر کف، تنها باید از لوله‌هایی با مقاومت فیزیکی بالا مانند لوله فولادی (مثل لوله کاندوئیت و لوله گالوانیزه pg) یا لوله برق pvc و پلی‌اتیلن تقویت‌شده استفاده شود تا در برابر فشار ناشی از تردد یا کف‌سازی آسیب نبینند. بیشترین مصرف مربوط به لوله pg16 و لوله pg21 است.
3. برش لوله‌ها فقط با ابزار مخصوص مانند اره انجام شود و پس از برش، لبه‌های داخلی و خارجی آن با سوهان صاف گردد تا از آسیب به روکش سیم‌ها جلوگیری شود.
4. رزوه زنی لوله برق بسیار مهم و حائز اهمیت است. چنانچه گام رزوه‌ها استاندارد نباشد یا کمی هرز باشد، احتمال سقوط لوله و اتصالات برقی، همچنین پارگی و قطع کابل‌ها وجود دارد.
5. در اجرای روکار، لوله‌ها باید با بست‌های فلزی دوپیچه و با فاصله استاندارد از سطح (حداقل ۶ میلی‌متر) مهار شوند تا از تماس مستقیم با دیوار جلوگیری شده و امکان تهویه و بازرسی فراهم باشد.
6. در هر مسیر لوله‌کشی نباید بیش از چهار زانویی ۹۰ درجه بین دو جعبه تقسیم قرار گیرد، چون عبور سیم از مسیرهای پیچیده باعث آسیب به هادی یا دشواری در نصب می‌شود.
7. سیم‌کشی باید پس از اجرای کامل لوله‌کشی انجام گیرد تا از آسیب احتمالی به هادی‌ها در حین بتن‌ریزی یا گچ‌کاری جلوگیری شود.

این موارد تنها بخشی از مجموعه استانداردهایی هستند که رعایت آن‌ها در تمامی پروژه‌ها الزامی بوده و از سوی مجریان ذی‌صلاح باید با دقت اجرا شوند.

نکات اساسی و اشتباهات رایج در لوله گذاری برق ساختمان چیست؟

• استفاده از لوله‌های غیراستاندارد یا بی‌کیفیت: لوله‌هایی با مقاومت پایین در برابر حرارت یا ضربه ممکن است ترک بخورند، مسدود شوند یا در بلندمدت باعث نشتی جریان شوند.
• پُر کردن بیش از حد لوله‌ها با سیم (Overfilling): عبور تعداد زیادی سیم از یک مسیر باعث افزایش حرارت، دشواری در سیم‌کشی و در مواردی آتش‌سوزی می‌شود.
• خم‌کاری تند و غیراصولی لوله‌ها: خم‌های زاویه‌دار یا تیز باعث انسداد مسیر و آسیب به سیم‌ها در حین عبور می‌شود.
• نبود نقشه دقیق و اجرای بدون طرح اولیه: اجرا بدون نقشه مهندسی باعث تداخل با سایر تأسیسات (آب، گاز، سازه) و بروز دوباره‌کاری و خسارت خواهد شد.
• عدم فاصله‌گذاری مناسب با لوله‌های آب و گاز: نصب لوله برق در کنار تأسیسات دیگر بدون عایق‌کاری، خطر نشت، اتصال یا برق‌گرفتگی را بالا می‌برد.
• فیکس نکردن مناسب لوله‌ها در زمان بتن‌ریزی یا گچ‌کاری: جابه‌جایی لوله‌ها در زمان اجرا ممکن است باعث شکستگی، انسداد یا انحراف مسیر شود.
• شیارزنی غیراصولی دیوارها و کف: عمق یا عرض بیش از حد، تضعیف سازه و کاهش استحکام دیوارها یا کف را در پی دارد.
• قرار دادن قوطی‌های کلید و پریز در ارتفاع یا مکان اشتباه: باعث تداخل با کاشی‌کاری، کمد دیواری یا دسترسی نامناسب برای کاربر نهایی خواهد شد.
• عدم تست مسیر لوله‌ها قبل از سیم‌کشی نهایی: عبور سیم‌ها بدون بررسی سلامت مسیر، ممکن است به انسداد کامل، پارگی سیم یا اتصال کوتاه منجر شود.
• استفاده از یک لوله مشترک برای مسیرهای مختلف (روشنایی، پریز و …) بدون رعایت تفکیک: موجب اختلال در عملکرد مدارها و افزایش خطرات الکتریکی می‌شود.

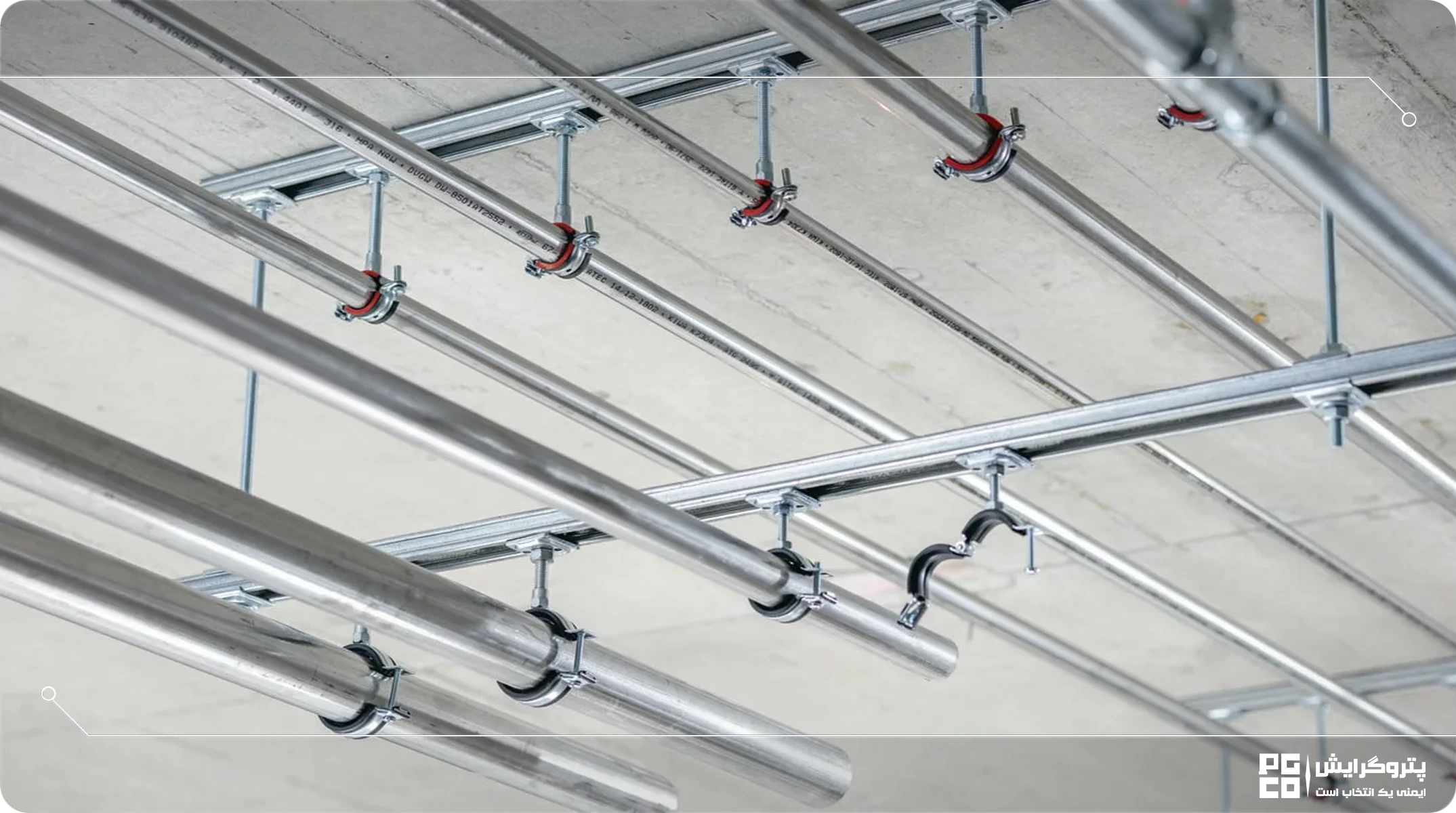

بهترین نوع لوله برق برای پروژه‌های مختلف ساختمانی کدام است؟

در طراحی و اجرای تاسیسات الکتریکی ساختمان، انتخاب نوع مناسب لوله برق نقش تعیین‌کننده‌ای در ایمنی، پایداری و بهره‌وری سیستم دارد. با توجه به نوع پروژه، شرایط محیطی و محل عبور لوله‌ها (کف، دیوار، سقف یا زیر زمین)، از لوله‌های متفاوتی استفاده می‌شود که هرکدام دارای مزایا و محدودیت‌های خاص خود هستند.

• • لوله PVC (پلی‌وینیل کلراید): سبک، انعطاف‌پذیر و مقرون‌به‌صرفه، مناسب برای فضاهای خشک و توکار. در برابر رطوبت و خوردگی مقاوم است. اما تحمل کمی در برابر حرارت و ضربه دارد.
  • لوله پلی‌اتیلن (PE): مقاوم در برابر رطوبت و مواد شیمیایی، با انعطاف‌پذیری بالا. بیشتر در فضاهای باز یا محیط‌هایی با احتمال تماس با آب کاربرد دارد.
  • لوله خرطومی (فلکسی): انعطاف‌پذیر و مناسب برای عبور سیم در مسیرهای پیچیده یا مکان‌های موقت. معمولاً در تابلو برق یا سقف‌های کاذب به کار می‌رود. مقاومت مکانیکی و حرارتی کمی دارد.
  • لوله نسوز یا UPVC سخت: ترکیبی از ویژگی‌های PVC و تحمل دمایی بیشتر. گزینه مناسبی برای مسیرهای گرم یا مناطقی که احتمال آتش‌سوزی وجود دارد.
  • لوله فولادی گالوانیزه (انواع گالوانیزه گرم یا سرد): بسیار مقاوم، با تحمل بالا در برابر ضربه، فشار، خوردگی و حرارت. عمدتا در فضاهای صنعتی، مرطوب، کف‌سازی‌ها یا محل‌هایی که کابل در معرض آسیب فیزیکی است، مورد استفاده قرار می‌گیرد.

  </ul

>

اگرچه انتخاب نوع لوله برق باید بر اساس نوع پروژه، محل نصب، شرایط آب‌وهوایی و الزامات مقررات ملی ساختمان انجام گیرد، اما از منظر فنی، لوله گالوانیزه گرم بهترین انتخاب برای پروژه‌های حرفه‌ای، صنعتی و ایمن‌محور محسوب می‌

• ش

ود. مقاومت بالا، طول عمر زیاد، محافظت در برابر نویز و خطرات محیطی، این نوع لوله را به گزینه‌ای بی‌رقیب در تاسیسات الکتریکی حرفه‌ای و لوله کشی برق ساختمان تبدیل کرده

• ا

ست. البته در پروژه‌های سبک یا فضاهای داخلی خشک، استفاده از لوله‌های پلیمری همچنان از نظر اقتصادی منطقی‌تر است، اما در هر شرایطی که اولویت با دوام و ایمنی باشد، لوله گالوانیزه انتخاب اول متخصصان خواهد

• بود.

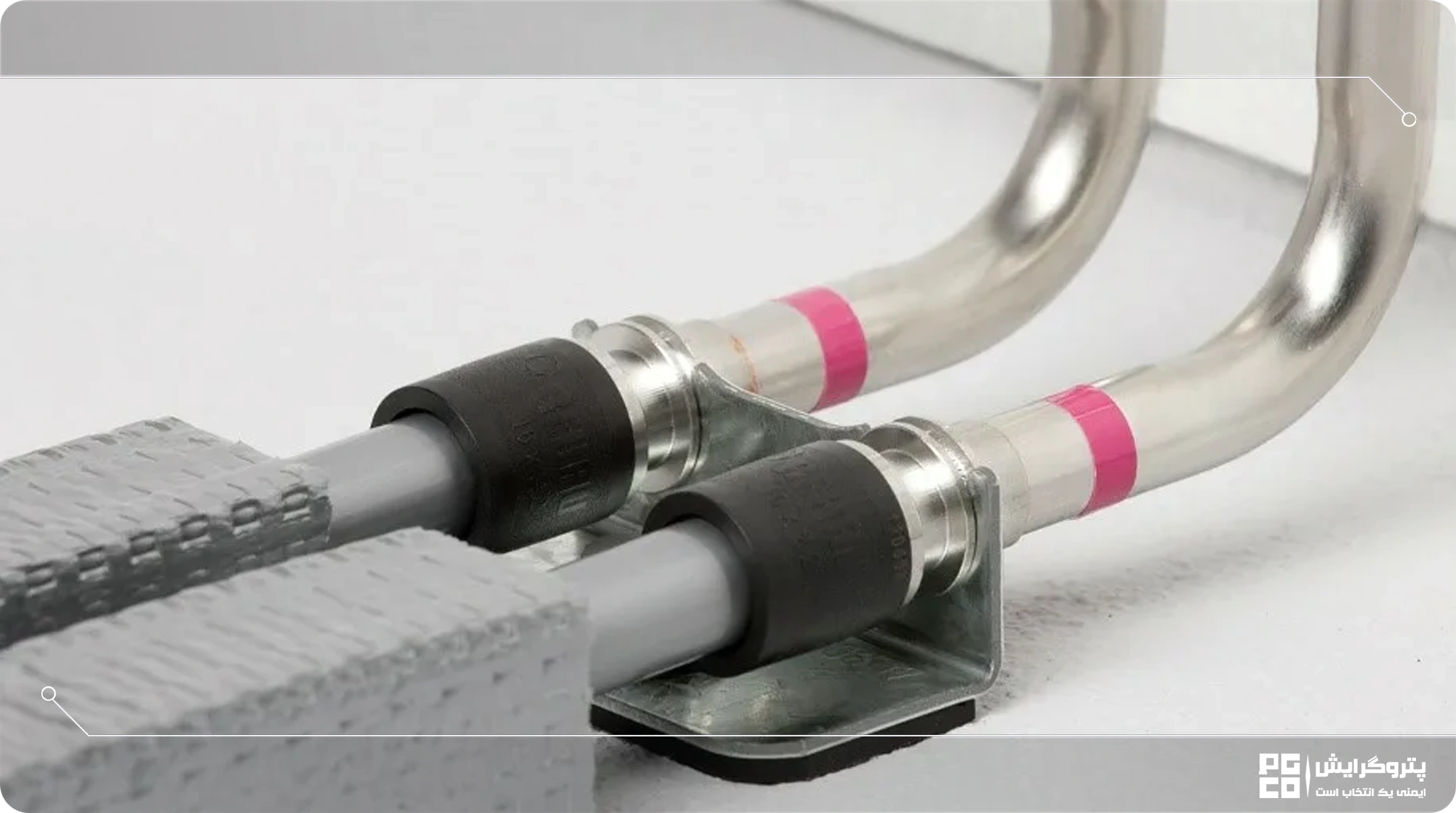

چرا از لوله‌های گالوانیزه برای برق کشی استفاده می‌شود؟

در اجرای تاسیسات برقی، انتخاب نوع لوله برق اهمیت زیادی در ایمنی، دوام و عملکرد سیستم دارد. از انواع لوله برقی مثل لوله‌های خرطومی پلاستیکی، لوله برق PVC و لوله‌های پلی‌آمید نیز برای لوله کشی برق استفاده می‌شود. هرچند این لوله‌ها از نظر قیمت، ارزان‌ترند؛ اما مقاومت مکانیکی کمتر و البته طول عمر پایین‌تری دارند. در نتیجه گزینه‌ای برای پروژه‌های کوتاه مدت است و برای پروژه‌های کابل‌کشی با حساسیت بالا توصیه نمی‌شود.

اما یکی از گزینه‌های پرکاربرد و فنی در پروژه‌های خاص، استفاده از لوله‌های گالوانیزه است. این لوله‌ها به‌دلیل ویژگی‌های مکانیکی و مقاومتی خاص خود، در شرایط خاصی به‌عنوان گزینه‌ای استاندارد و حرفه‌ای شناخته می‌شوند.

• • • چرا از لوله‌های گالوانیزه برای برق‌کشی استفاده کنیم؟

    1. مقاومت بالا در برابر ضربه و فشار مکانیکی: لوله‌های گالوانیزه از جنس فولاد است که سطح آن را با یک لایه روی (Zinc) می‌پوشانند. این ساختار باعث می‌شود در برابر ضربات فیزیکی، فشارهای موضعی و تنش‌های محیطی، مقاومت قابل توجهی داشته باشند. به همین دلیل، در فضاهای صنعتی، زیر زمین یا مکان‌هایی که احتمال آسیب‌دیدگی بالاست، انتخاب مناسبی هستند.
    2. مقاومت عالی در برابر خوردگی و رطوبت: لایه گالوانیزه، سطح فولاد را در برابر رطوبت، بخار، و مواد شیمیایی محافظت می‌کند. به همین دلیل، این نوع لوله در مناطق مرطوب، سوله‌ها، کارگاه‌ها یا مسیرهای عبور لوله در کف یا فضاهای باز بسیار کاربرد دارد.
    3. ایجاد شیلد الکترومغناطیسی طبیعی: یکی از مزایای فنی مهم لوله‌های فلزی از جمله گالوانیزه، توانایی آنها در کاهش یا حذف نویزهای الکترومغناطیسی (EMI) است. این ویژگی در تاسیسات حساس مانند اتاق سرور، مراکز مخابرات یا آزمایشگاه‌های صنعتی اهمیت حیاتی دارد.
    4. <strong>طول عمر بالا و پایداری در محیط‌های صنعتی: برخلاف برخی لوله‌های پلیمری که در برابر حرارت، اشعه UV یا مواد شیمیایی آسیب‌پذیرند، پوشش فلزی روی موجب افزایش طول عمر لوله برق در برابر عوامل محیطی پایداری می‌شوند و نیاز به تعویض یا تعمیر مکرر را کاهش می‌دهند.
    5. امکان ارتینگ بدنه لوله برای افزایش ایمنی: در سیستم‌های فلزی مانند لوله گالوانیزه، امکان اتصال بدنه لوله به سیستم ارت وجود دارد. این موضوع در افزایش ایمنی شبکه برق، جلوگیری از شوک الکتریکی و کاهش خطرات احتمالی نقش کلیدی دارد.

• • • <h3>نکات مهمی که هنگام استفاده از لوله گالوانیزه برقی باید به آن توجه کرد:
    1. استفاده از اتصالات رزوه‌ای استاندارد برای جلوگیری از نشتی و اکسیداسیون ضروری است.
    2. برش و خم‌کاری صحیح با ابزار مخصوص برای حفظ پوشش روی و جلوگیری از خوردگی داخلی باید رعایت شود.

• این لوله‌ها به‌دلیل وزن بالا (نسبت به لوله های پلی اتیلن یا خرطومی)، در پروژه‌های سبک یا مسکونی (ویلایی) کمتر استفاده می‌شوند مگر در شرایط

</p>

• • 1. 1. خاص. برای پر

       وژه‌های سخت صنعتی، محیط‌های روباز و غیر مسقف و

    حتی برخی پروژه‌های ساختمان تجاری از

لوله گالوانیزه سنگین برق</a>

• • le=”list-style-type: none;”>
    بهره می‌برند.

  </li>
