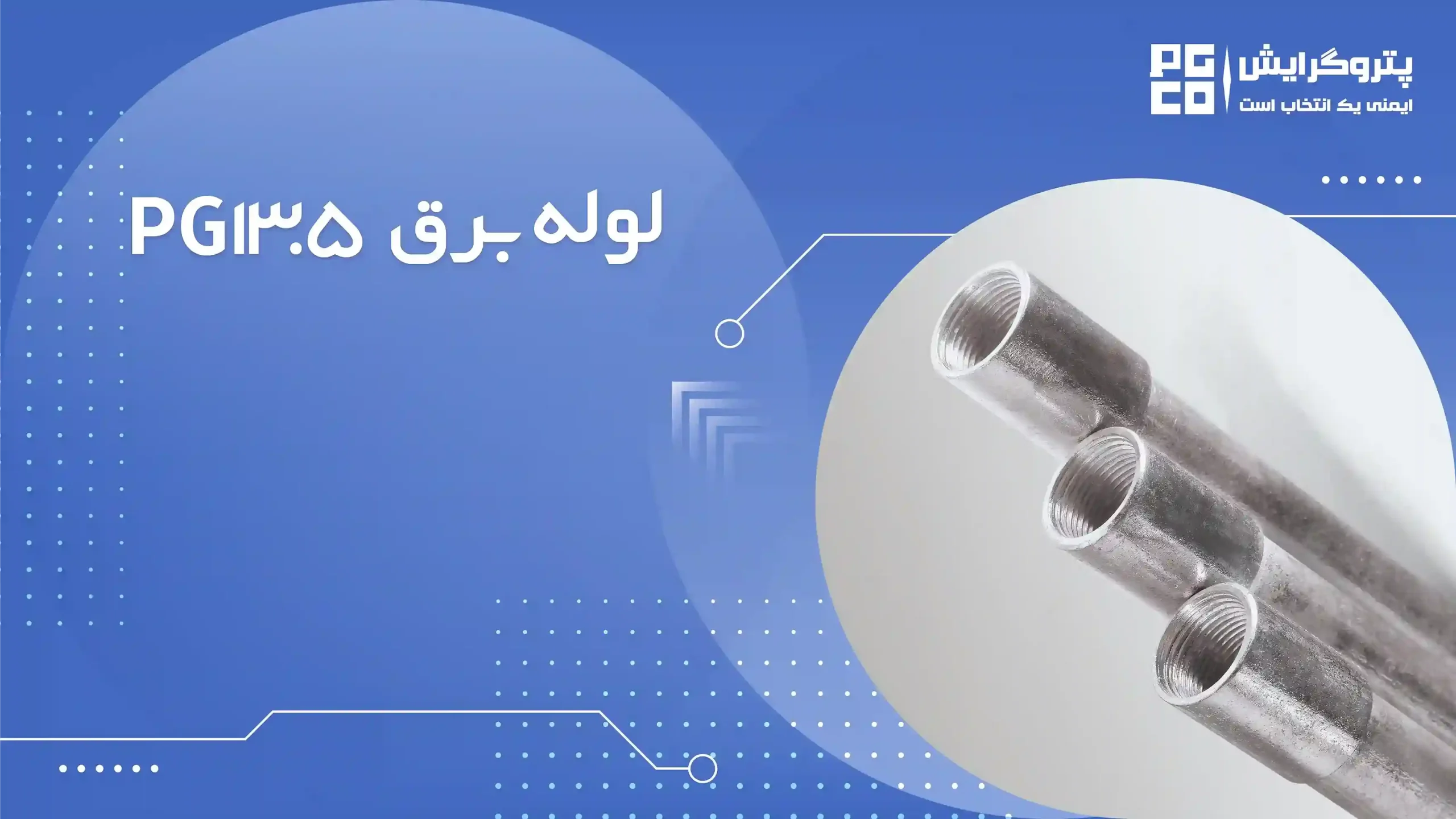

لوله برق پی جی 13.5 چیست؟ جدول وزن ، ضخامت و سایز

لوله برق پی جی 13.5 یکی از سایزهای لوله‌های برقی است که بعد از لوله PG11 (که به علت سایز خیلی کوچک و عدم نیاز بازارمنسوخ شده است) کوچکترین سایز لوله برقی محسوب می‌شود. لازم به ذکر است که اصطلاح PG در لوله های برق، یک استاندارد است که به سایز، قطر و گام رزوه لوله برقی اشاره دارد. لوله‌های پی 13.5 با قطر 2 سانتی‌متر تولید می‌شوند. اما ضخامت آنها با توجه به نوع جنس بدنه و یا روش گالوانیزه‌شان متفاوت خواهد بود. به عنوان مثال ضخامت ورق برای لوله‌های PG13.5 با گالوانیزه گرم و عمقی داغ بین 1.20 الی 1.50 میلی‌متر است. در حالی که ضخامت همین لوله با گالوانیزه گرم سبک 1 میلی‌متر است. لوله‌های PG13.5 جزو سبک‌ترین لوله‌های برق موجود در بازار هستند و به نام لوله کاندوئیت 13 نیز معرفی می‌گردند.

توجه داشته باشید لوله برق PG13.5 از ورق سبک و ورق سنگین تولید می‌شود. یعنی یک سایز لوله خام با ضخامت‌های مختلف می‌تواند تولید شود که با توجه به نیاز پروژه می توانید یکی از انواع لوله برق پی جی 13.5 با ضخامت مورد تایید را خریداری نمایید. قیمت لوله برق پی جی 13.5 نیز با توجه به ضخامت و نوع گالوانیزه با هم متفاوت است. در ادامه در خصوص این موضوع صحبت خواهیم کرد.

“pg” مخفف چیست؟

مخفف “PG” در لوله‌های برق به معنای “Panzer-gewinde” است. یک اصطلاح آلمانی است که به نوع خاصی از رزوه‌های استاندارد برای لوله‌های فلزی برق اشاره دارد. این نوع رزوه‌ها معمولاً در سیستم‌های حفاظت کابل‌های الکتریکی استفاده می‌شوند و برای اتصال امن و محافظت از سیم‌ها به کار می‌روند

مشخصات لوله برق pg13.5 پتروگرایش

• لوله‌های برق پی جی 13.5 در پتروگرایش با برند pgco در 4 نوع گالوانیزه عمقی داغ، گالوانیزه گرم سبک، گالوانیزه سرد و لوله فابریک تولید می‌شوند که مشخصات فیزیکی متفاوتی دارند.
• ضخامت گالوانیزه لوله‌های برقی با برند پتروگرایش، نسبت به سایر برندها، بیشتر و کیفیت و خلوص بالاتری نیز داد. به عنوان مثال برای لوله‌های برق گرم عمقی داغ در اکثر برندهای موجود در بازار بین 70 الی 80 میکرون است. اما ضخامت گالوانیزه لوله برق پی جی 13.5 پتروگرایش، با تلورانس 75 الی 110 میکرون نیز گزارش شده است. این یعنی مقاومت بیشتر لوله 5 در برابر رطوبت و ضربه.
• دو سر تمام لوله‌های برقی پتروگرایش رزوه شده هستند. این رزوه‌ها بسیار ظریف و با عمق زیاد تراشیده شده‌اند و زدگی ندارند. این موضوع می‌تواند در پروژه‌هایی که به تعداد زیادی لوله نیاز دارند، زمان و هزینه نصب را کاهش دهد.
• برای محافظت از رزوه‌های لوله برقی 5 در زمان بارگیری، حمل و نقل و یا اجرای پروژه، دو سر لوله و روی رزوه‌ها با درپوش‌های انحصاری، پوشانده می‌شود و نام برند PGCO را بر روی درپوش خواهید دید.
• از ورق فولاد درجه یک تولید می شوند.

• کیفیت، خلوص و مقاومت ورق فولاد بدنه لوله، بسیار بالاست.
• با توجه به سبک گالوانیزاسیون مقاومت بیشتری نسبت به سایر برندهای لوله برق در برابر رطوبت و آسیب‌های محیطی دارند.
• تمام لوله‌های برق پی جی 13.5 با برند پتروگرایش، آخال گیری شده و سطح بیرون و داخلی آن صاف و یکدست می‌شوند. این ویژگی از آسیب و زخمی شدن کابل‌ها در داخل لوله جلوگیری می‌کند.
• از مهمترین ویژگی‌های لوله برقی پی‌جی 13.5 غیر قابل اشتعال بودن آن است. این ویژگی خطر آتش سوزی سازه در اثر اتصالات برقی و گرم شدن کابل‌ها را تا حد ممکن کاهش می‌دهد. حتی می‌تواند این احتمال را به صفر برساند.
• محافظت از کابل‌ها و سیم‌ها در برابر نویزها و میدان‌های مغناطیسی یکی دیگر از ویژگی‌های لوله‌های برق پی‌جی 13.5 پتروگرایش است. در نتیجه آسیب‌های احتمالی به کابل‌کشی و پروژه شما را کاهش می‌دهد.
• مقاومت بسیار بالا در برابر ضربه و فشار نیروهای خارجی که ماحصل کیفیت بالای محصول است ویژگی مهمی برای محافظت از کابل‌ها در مدت زمان طولانی و تضمین سلامت سیستم کابل‌کشی شماست. چنانچه به هر دلیلی به لوله ضربه وارد شود ، مطمئن خواهید بود که به سیستم کابل‌کشی شما و کابل‌های داخل لوله خسارتی وارد نخواهد آمد.

مزایای لوله برق pg13.5 پتروگرایش

لوله گالوانیزه PG13.5 پتروگرایش، به‌عنوان یکی از انواع لوله‌های برق، مزایا و ویژگی‌های خاصی دارد که می‌توان به موارد زیر اشاره کرد:

• طول عمر بالا: لوله‌های گالوانیزه 5 دارای طول عمر بسیار بالا هستند و حداقل 25 تا 30 سال به خوبی و با کمترین آسیب دیدگی خدمت می‌کنند. به خصوص لوله‌های برق پی جی 13.5 گالوانیزه گرم بیشترین طول عمر را دارند. این ویژگی اهمیت زیادی در کاهش هزینه‌های تعمیر و نگهداری دارد.
• مقاومت در برابر عوامل آب و هوایی: این لوله‌ها دارای مقاومت بسیار بالا در برابر رطوبت، زنگ زدگی و خوردگی هستند. این ویژگی باعث می‌شود که مناسب برای استفاده در شرایط محیطی مختلف باشند.
• مقاومت در برابر فشارها و عوامل بیرونی: علاوه بر آن کابل‌هایی که در معرض مستقیم عوامل جوی مثل تابش مستقیم آفتاب، باد یا بارش قرار می‌گیرند احتمال پوسیدگی یا پارگی بیشتری دارند. آب‌های جاری مثل آب‌هایی که از دیواره یا سقف تونل‌ها جریان می‌یابد و … می‌توانند به کابل کشی پروژه شما آسیب جدی وارد کنند و متحمل خسارت شوید. لوله برقی 13 به علت داشتن بدنه فولادی کابل‌های شما را در برابر تمام فشارها و عوامل بیرونی محافظت می‌کند.
• تنوع از نظر روش گالوانیزه: همانطور که پیش تر هم گفتیم، لوله های فولادی پی جی 13.5 (و سایر لوله های برقی پی جی) با 4 روش گالوانیزاسیون، گالوانیزه می شوند. هر کدام از این لوله‌ها با توجه به استاندارد ASTM A123  ضخامت ورق و ضخامت پوشش متفاوتی را دارند. این تنوع باعث می‌شود با توجه به نیاز پروژه  انتخاب بهتر و بهینه‌تری داشته باشید.
• عدم ریزش گالوانیزه درخم: استفاده از گالوانیزه با کیفیت و گذراندن مراحل استاندارد باعث شده تا پوشش 70 میکرونی گالوانیزه روی لوله‌ها در محل تنش با ریزش مواجه نگردد.
• ضخامت بالای گالوانیزه: گالوانیزه کردن لوله با ضخامت بالا، مقاومت بهتری در برابر زنگ زدگی و خوردگی ایجاد می‌کند. این ویژگی مهم برای حفاظت از لوله در برابر رطوبت و سایر عوامل خارجی است.

• غیر قابل اشتعال بودن: لوله‌های گالوانیزه پی جی 13.5، مقاومت بالایی در برابر حرارت و آتش سوزی دارند و از کابل‌ها در حوادث محافظت می‌کنند. همچنین با توجه به بافت و ویژگی بدنه، از آتش سوزی داخلی کابل‌ها که در اثر اتصالات برقی ممکن است رخ دهد، جلوگیری کرده و آتش حاصل از جرقه را در کوتاه‌ترین زمان خاموش خواهد کرد.
• کیفیت بالای رزوه‌ها: رزوه‌های استفاده شده در لوله‌های گالوانیزه گرم اغلب از کیفیت بالایی برخوردارند. این باعث می‌شود که لوله‌ها در مقابل خطرات مختلف مانند فشار و دما مقاومت داشته باشند. همچنین اتصالات به راحتی و با کمترین آسیب به لوله متصل گردند.
• دو خم نشدن لوله در زمان خمیدگی: در زمان خمیدگی لوله‌های گالوانیزه گرم، دو پهن نمی‌شوند. همچنین به علت کیفیت بالای مواد اولیه و فرایند گالوانیزاسیون، در حین خم شدن، مواد گالوانیزه نمی‌شکند، پوسته پوسته نمی‌شود و نمی‌ریزد. این ویژگی مهم در برخی از استفاده‌های خاص مانند تاسیسات برقی و مکانیکی استفاده می‌شود.
• مقاومت مکانیکی: لوله برق پی جی 13.5 در برابر فشار، ضربه و نیروهای مکانیکی بسیار مقاوم‌اند. این لوله‌ها تحت فرایند hot dip galvanization تقویت شده‌اند که باعث افزایش دوام، کیفیت و زیبایی سطح فلز می‌شود.
• تنوع: از آنجا که لوله 5 در ضخامت های مختلف تولید و با روش های متفاوتی گالوانیزه می شود، تنوع لوله برقی با سایز PG13.5 در بازار لوله و اتصالات برقی بسیار بالاست. از این رو می‌توانید با توجه نوع و وسعت پروژه، منطقه جغرافیایی پروژه، فضایی که لوله در آن نصب می‌شود. همچنین با توجه به بودجه مد نظرتان یکی از انواع لوله برقی پی جی 13.5 را انتخاب و خریداری نمایید. از آنجا که کیفیت تمام مدل‌های لوله پی جی 13.5 بسیار بالاست، علاوه بر استفاده در پروژه‌های عمرانی، به کشورهای مجاور نیز صادر می‌گردد.

انواع لوله برق پی جی 13.5

به طور کلی، لوله‌های برق PG از نظر عوامل متعدد مثل نوع  و روش گالوانیزسیون و رنگ بندی به انواع مختلف تقسیم می شوند. این قضیه در مورد لوله برق پی جی 13.5 نیز صدق می‌کند. در ادامه به بررسی انواع لوله برق PG 13.5 می‌پردازیم.

• لوله برق گالوانیزه گرم عمقی داغ  PG13.5

این نوع لوله برق ، لوله‌هایی هستند که داخل و بیرون آن گالوانیزه شده است. روش گالوانیزه آنها همانند سایر لوله‌های گالوانیزه است. بدین صورت که پس از شستشو و چربی‌زدایی در وان مذاب روی با گرمای حدود ۴۵۰ درجه سانتیگراد (۸۴۲ درجه فارنهایت) وارد و غوطه‌ور می‌گردد. در نتیجه تمام سطح خارجی و داخلی آن با مذاب فلز روی پوشیده می‌شود. سپس لوله‌ها را از وان مذاب خارج می‌کنند تا خشک شود. در حین خشک شدن ممکن است مقداری از مایع مذاب روی سطح داخلی یا خارجی لوله جاری شود و اصطلاحا شره کند. پس از آنکه لوله به طور کامل خشک شد، طی عملیات آخال گیری، سطح خارجی و داخلی لوله را صاف می‌کنند و برجستگی‌های ناشی از شره شدن را از روی سطح بدنه می‌زدایند.

لوله برق پی جی 13.5، سبک‌ترین لوله برقی نسبت به سایر لوله‌های برق پی جی است. اما در میان انواع لوله PG13.5، لوله عمقی داغ وزن بیشتری دارد. چون تمام سطح داخلی و خارجی آن از فلز روی پوشیده می‌شود. همچنین ضخامت این پوشش هم نسبت به سایر لوله‌های گالوانیزه برق بیشتر است. با توجه به ضخامت پوشش گالوانیزه لوله (بین 70 الی 110 میکرون) این وزن متغیر است.

• لوله برق گالوانیزه گرم سبک  PG13.5

لوله‌های برق گالوانیزه گرم سبک، محصول انحصاری شرکت پتروگرایش استت و در حال حاضر با برند تجاری PGCO  در بازار عرضه می‌گردد. این محصول برای استفاده در مناطقی که در معرض رطوبت مستقیم نیست، کاملا مناسب خواهد بود. لوله‌های گالوانیزه گرم سبک از ورق گالوانیزه درجه یک با ضخامت 1 میلی‌متر و ضخامت پوشش گالوانیزه بین 12 الی 18 میکرون نورد می‌شود. سپس دو لبه ورق در نقطه‌ای که به رسیدند، جوش می‌خورند. و روی نقطه جوش را با استفاده از اسپری حاوی روی مایع (اسپری زینکا)، سطح لوله را می‌پوشانند. توجه داشته باشید که 2 طرف ورق گالوانیزه است. این لوله‌های برقی نسبت به نوع عمقی داغ مقرون به صرفه‌تر است و مقاومت بیشتری نسبت به لوله‌های برق فابریک و لوله‌های گالوانیزه سرد دارد.

لوله‌های فابریک ظاهری شفاف و سفید دارند و به همین خاطر در پروژه‌های دکوراتیو نیز استفاده می‌شوند. خم پذیری در این لوله‌ها بسیار بالا است و در حین خم، پوشش آنها نمی‌ریزد.

• لوله برق گالوانیزه فابریک  PG13.5

لوله برق فابریک از ورق‌های 2 رو گالوانیزه درجه 2 یا درجه 3 و با ضخامت 0.9 و 0.6 میلی‌متر تولید می‌شوند. این ورق‌ها نیز در قسمت دو لبه به هم جوش می‌خورند. اما خط جوش آنها به صورت یک خط سیاه دیده می‌شود. هرچند ضخامت پوشش گالوانیزه نیز حدود 10 الی 18 میکرون گزارش شده است، اما با توجه به کیفیت و ضخامت ورق، این لوله‌ها خم پذیری خوبی ندارند و احتمال 2 خم شدن در آنها زیاد است. همچنین ممکن است پوشش گالوانیزه در محل خم بریزد یا لوله بشکند. ظاهر این لوله‌ها نیز نسبت به نوع گالوانیزه گرم سبک، کدر است.

• لوله برق گالوانیزه سرد  PG13.5

لوله‌های گالوانیزه سرد  PG13.5، نیز یکی از انواع لوله های برقی هستند که با روش گالوانیزاسیون سرد، گالوانیزه می شوند. برخی از تولید کننده ها با استفاده از روش الکترولیز، سطح خارجی لوله‌ها را با محلول الکترولیت روی می‌پوشانند. برخی از تولیدکننده‌ها نیز با استفاده از اسپری حاوی روی مایع (اسپری زینکا)، سطح لوله را می‌پوشانند. در این نوع از گالوانیزاسیون، سطح داخلی لوله گالوانیزه نمی‌شود و مستعد خوردگی خواهد بود.

پوشش گالوانیزه لوله‌های گالوانیزه سرد PG13.5 نسبت به سایر لوله‌های گالوانیزه برق کمتر است (بین 5 الی 8 میکرون). ضخامت ورق لوله‌های سرد درجه یک 0.9 میلی‌متر و درجه دو 0.6 میلی‌متر است. در نتیجه وزن تقریبی آن نسب به سایر لوله‌های برقی 13، کمتر است. از آنجا که داخل این لوله‌ها گالوانیزه نیست، استفاده از آن در مناطق مرطوب خیلی توصیه نمی‌شود.

• لوله برق رنگی

لوله برق پی جی 13.5 ، به کمک رنگ در برابر زنگ زدگی و آسیب های محیطی مقاوم می شوند. البته برخی از تولید کنندگان لوله های برق گالوانیزه را رنگ می زنند. به طور کل این لوله‌ها در ضخامت های 0.9 میل (درجه 1) و 0.6 میل )درجه 2 تولید می شوند. و برای مقاوم شدن رنگ روی بدنه لوله، آنها را در داخل کوره قرار می دهند. به همین دلیل به آنها لوله رنگ کوره ای هم می گویند.

هر کدام از رنگ های لوله های برقی، یک نشانه هستند و برای کارایی خاصی استفاده می شوند. به عنوان مثال لوله‌های مشکی نشانه ضد انفجار بودن لوله است و برای پروژه‌هایی که احتمال انفجار یا آتش سوزی در آن بیشتر است استفاده می‌گردد. بیشترین لوله برقی رنگی موجود در بازار، به رنگ قرمز و مشکی می باشد. اما رنگ‌های سفید و زرد هم در میان آنها دیده می‌شود. می‌توانید با توجه به پروژه، رنگ سفارشی هم سفارش دهید. به طور کل این نوع از لوله‌های PG 13.5 مقاومت پایین‌تری نسبت به سایر انواع لوله‌های برق پی جی 13.5 دارند.

جدول سایز لوله های پی جی 13.5 :

کاربرد لوله برقی پی جی 13.5

از آنجایی که لوله برقی پی جی 13.5 سایز و قطر کوچکتری دارد، در قسمت هایی از پروژه به کار می رود که تعداد کابلهای کمتری باید عبور کند یا قطر و اندازه کابل خیلی قطور نیست. از این رو کاربرد لوله PG13.5 می تواند به شرح زیر باشد:

• ساختمان‌های مسکونی، تجاری و اداری: به دلیل امکان انعطاف پذیری و مقاومت نسبتاً بالا، لوله گالوانیزه برق در ساختمان‌های مسکونی، تجاری و اداری ، بیمارستان ها ، آتش نشانی، کارگاه‌ها، آزمایشگاه و مراکز درمانی و … برای انتقال و حفاظت از سیم‌ها و کابل‌های برق به کار می‌رود.
• سیستم‌های تهویه مطبوع
• نفت و گاز و پتروشیمی
• نصب دوربین‌های مدار بسته
• سیستم‌های امنیتی و دزدگیرها
• کابل کشی در فضای زیر زمینی مثل مترو و تونل
• کابل‌های آسانسور
• پاساژها
• کابل کشی در سوله‌های صنعتی

با توجه به این نکات و کاربردها، لوله گالوانیزه گرم سبک برق به عنوان یک راهکار مطمئن و اقتصادی برای حفاظت از کابل‌ها و سیم‌های برق در محیط‌های مختلف مورد استفاده قرار می‌گیرد.

اتصال لوله برق گالوانیزه pg13.5

اتصالات برقی PG13، متناسب با سایز لوله برق pg G13.5 است و می‌توان به موارد زیر اشاره کرد:

1. بوشن
2. انواع سه راهی
3. انواع تبدیل
4. انواع گلند
5. انواع بست
6. جعبه تقسیم آلومینیومی
7. قوطی، کاندولت
8. هد بوشینگ
9. ریل، مهره ماسوره
10. توپچی‌ها
