براس بوش در برق‌کشی چیست؟ | راهنمای کامل + تصویر

براس، یک قطعه برنجی از خانواده بوشن‌ها که به شکل استوانه‌ای با لبه آچار خور و رزوه از رو می‌باشد. از این رو به نام براس بوشن یا براز بوشن و اصطلاحات براز بوش نامیده می‌شوند. براز بوش‌ها، یکی از اتصالات برقی هستند که عامل اتصال لوله برق به جعبه تقسیم، قوطی کلید و یا سایر اتصالات مشابه می‌شوند. این اتصالات یکی از پرکاربردترین اتصالات برقی هستند و انواع مختلف دارند.

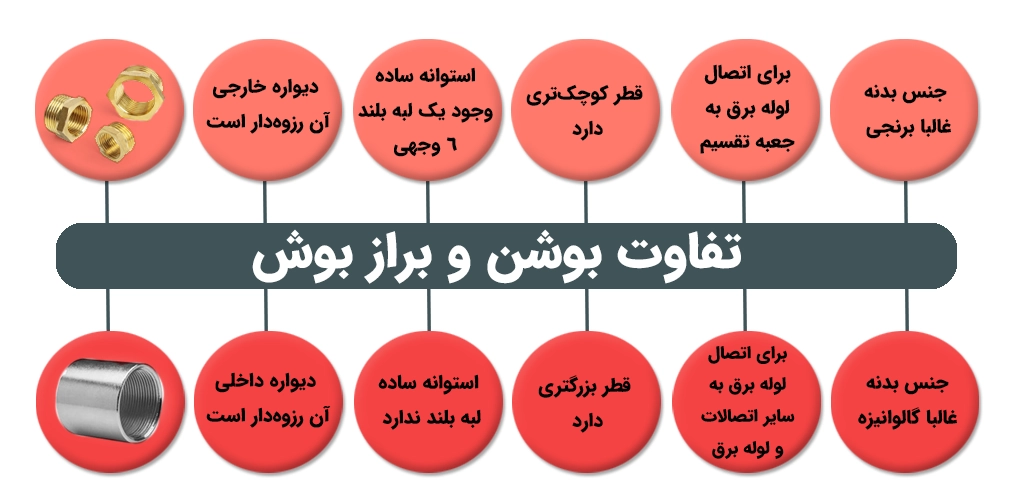

بوشن و براز بوش چه تفاوتی با هم دارند؟

بوشن‌ ها انواع مختلفی دارند و بر اساس شمایل متفاوت، با نام‌های مختلف شناخته می‌شوند. اما بوشن‌های ساده، استوانه‌هایی هستند که لبه‌های دیواره داخلی آن رزوه‌دار است. در حالی که لوله برق، رزوه‌های خارجی دارد. این ویژگی بوشن مانع از اتصال لوله به جعبه تقسیم‌ها خواهد شد. چون هم ابعاد بزرگی نسبت به جعبه تقسیم دارند و تمام فضای داخل جعبه تقسیم را می‌گیرند و هم مقاومت نگهداری لوله بر روی منفذ پانچ شده قوطی برق گالوانیزه را ندارند.

برازبوش‌ها، زیر مجموعه‌ای از خانواده بوشن است و شمایل متفاوت و منحصربفردی دارند. این مقاطع دارای رزوه‌های بیرونی هستند در حالی که یک سمت آن، لبه بلندی دارد. رزوه بیرونی موجب می‌شود تا قطر (OD) برازبوش، کوچک‌تر از بوشن بوده و قطعا به علت شکل ساختاری، فضای ناچیزی را داخل جعبه تقسیم اشغال کنند. لبه بلند در قسمت انتهایی براس بوش یک طرح شش وجهی است که دقیقا مانند یک مهره شش گوش عمل می‌کند و که مانع از جدایی لوله‌ها از جعبه تقسیم می‌شوند. تا زمانی که شما براز بوش را از داخل جعبه خارج نکنید نمی‌توانید لوله‌ها را از جعبه تقسیم جدا کنید.

هر چند برازبوش‌ها تاثیری در قیمت لوله برق و سایر اتصالات ندارد، اما قطعا بدون حضور آنها پروژه لوله کشی برق شما به مشکل برخواهد خورد.

8 مشخصات فنی براز بوشن:

همانطور که از نام براز بوشن یا brass bush مشخص است به معنای بوشن برنجی می‌باشد. جنس و متریال ساخت آن کاملا از فلز یا آلیاژ برنج است. به همین دلیل آن را با رنگ طلایی در بازار اتصالات می‌بینید. اما انواع براز بوش با جنس استیل، فولاد گالوانیزه و حتی PVC نیز تولید و عرضه می‌گردد.

برازبوش‌های برنجی از لحاظ مقاومت و سختی ساختار در جایگاه بعد از متریال فولاد و استنلس استیل قرار می‌گیرند. اما با توجه به چگالی مناسبی که دارند می‌توانند امنیت اتصالات را حفظ کنند.

به طور کل:

1. این قطعات، استوانه‌ای شکل هستند که یک سمت انتهایی آن دارای شکل شش وجهی یا ناحیه آچارخور می‌باشد.
2. داخل بدنه استوانه‌ای، خالی و باز است تا کابل‌ها از داخل آن عبور کند.
3. دارای رزوه خارجی است و از بیرون به داخل بوشن‌ها و لوله‌ها پیچ می‌شود.
4. هم سایز با لوله‌های برق تولید می‌شود و تنوع سایز سایزگار با لوله‌های برقی دارد. از این رو قطر آنها وابسته به سایز است.
5. در سه طول کوتاه متوسط و بلند تولید می‌شوند.
6. در ساخت برازبوش‌ها از استانداردهای ISO و BS استفاده می‌گردد.
7. ویژگی‌های ساختاری این قطعات اتصال دهنده به نحوی است که در اثر اعمال نیروهای کششی، دچار شکستگی و تخریب ساختاری نمی‌شوند. در نتیجه تا یک محدوده خاصی می‌توانند در برابر بروز ضربه و دیگر تنش‌های محیطی مقاومت کنند.
8. یکی از مهمترین ویژگی برازبوش‌ها، ضد زنگ بودن آنها است. متریال برنج به صورت ذاتی ضد زنگ‌زدگی و خوردگی می‌باشد. لذا قابلیت استفاده در محیط‌های مرطوب را دارند. همچنین فرآیندهای شیمیایی نظیر اکسیداسیون نمی‌تواند ساختار آنها را تحت تاثیر قرار دهد.

انواع براز بوشن

• 3 برازبوش از نظر ساختار و ابعاد

برازبوش‌ها، به طور کل 3 شکل ساختاری دارند.

1. برازبوش‌های پایه کوتاه: که طول آنها حدود 10 میلی‌متر است.
2. برازبوش‌های پایه متوسط: که طول آنها حدود 15 میلی‌متر است.
3. براز بوش‌های پایه بلند: که طول آنها حدود 20 میلی‌متر است.

جدول سایزهای براز بوش

با توجه به تنوع در سایز لوله‌های برق، براس‌ها نیز جهت ایجاد اتصالات مقاوم‌تر در ابعاد و سایزهای مختلف تولید می‌شود  طول و سایز برازبوش‌ها باید به نحوی باشد که با سوراخ جعبه و قوطی و نیز رزوه‌ کاندوییت‌ها نیز سازگاری داشته باشد.

نکته مهم این است که در زمان خرید این محصولات باید مد نظر قرار دهید این است که سایز براز بوشن را با ابعاد لوله فولادی برق خود مطابقت دهید تا دقیقاً قابلیت نصب در شبکه لوله کشی را داشته باشند.

• 4 برازبوش بر اساس جنس بدنه

براس به معنی فلز برنج، بدین معنی است که جنس بدنه آن حتما برنجی است. البته برخی از نمونه‌های آن با پوشش نیکل مقاوم‌سازی شده باشند که مقاومت شیمیایی آنها در برابر خوردگی مضاعف خواهد بود. اما امروزه بسیاری از تولیدکنندگان ابتکار به خرج داده و براس‌بوش با جنس‌های مختلفی را تولید کرده‌اند. از جمله:

1. فولادی گالوانیزه
2. PVC
3. پلاستیکی
4. استیل

9 مزایای اصلی استفاده از براس بوش :

• فلز به کار رفته در ساخت برازبوش در برابر شرایط محیطی کاملا مقاوم است و کمترین میزان آسیب را در مدت طولانی متحمل خواهد شد.
• به راحتی قابل نصب است و تخصص خاصی نمی‌خواهد.
• قیمت مناسبی نسبت به سایر محصولات مشابه دارد.
• وزن سنگینی ندارد که به جعبه آسیب وارد کند.
• به جهت ساختاری که این قطعات دارند عملاً شرایط باز و بست آن با سرعت بیشتری انجام می شود و شما راحت تر می توانید این قطعات را بر روی لوله فولادی برق و دیگر اتصالات سوار کنید.
• طیف گسترده‌ای از سایز بندی ها منجر می‌شود تا لوله های فولادی مختلف قابلیت اتصال به این قطعات را داشته باشند.
• به راحتی قابل تعویض است.
• به هیچ عنوان اجازه نشت رطوبت به داخل را نمی‌دهد.
• خاصیت ضد خورندگی دارد

اصلی ترین کاربرد براس بوش:

براس بوشن ‎ها در اصل به عنوان پایه اتصال دهنده عمل می‌کند. این جزء ساده که اغلب نادیده گرفته می‌شود نقش مهم و اساسی در اتصال لوله‌های برق به جعبه تقسیم‌ها و سایر اتصالات، همچنین تضمین انسجام و کارایی شبکه الکتریکی در یک ساختمان ایفا می‌کند. این قطعه به عنوان یک میانجی و رابط بین لوله برق و جعبه تقسیم قرار می‌گیرد.

5 ویژگی براز پوش تولیدی در پتروگرایش:

1. براس بوش‌های تولیدی شرکت PGCO از شمش برنج مرغوب با درصد خلوص بالا تولید شده است.
2. از مزیت براس بوش های PGCO می‌توان به گام‌های عمیق رزوه‌های باکیفیت و استاندارد، کونیک سر بوش‌ها، ضخامت بدنه، ضخامت استاندارد قسمت آچار خور بوش و طول مناسب و دقیق بوش‌ها که بصورت تمام رزوه هستند اشاره کرد.
3. براس بوش‌های پتروگرایش می‌توانند بصورت از رو رزوه و بصورت تبدیلی از رو و از داخل رزوه باشند.
4. این اتصالات از کیفیت بالا برخوردارند و تجهت تضمین کیفیت، 7 روز ضمانت برگشت کالا دارند.
5. برازبوش‌های پتروگرایش محدود به متریال برنج نیستند. نوع گالوانیزه و داکرومات آن نیز در سبد تولید وجود دارد.

نحوه استفاده از براز بوشن چگونه است؟

دیواره جعبه‌های تقسیم‌ با پانچ سوراخ می‌شوند و عملا فضا و امکان اتصال مستقیم به لوله برق را ندارند. براز بوش‌ها داخل این سوراخ‌های پانچ شده قرار میگیرند. قطر قسمت 6 گوش آچارخور انتهای برازبوش، بلندتر از قطر سواراخ پانچ است. از این رو به دیواره داخلی جعبه تقسیم گیر می‌کند و باعث می‌شود تا پس از نصب، لوله و جعبه به هم چفت شوند. این پایه از قسمت داخلی باکس برق و از بخش سوراخ باکس به سمت بیرون هدایت می‌شود. پس بخش آچار خور در داخل باکس جعبه تقسیم و بدنه (پایه) آن در بیرون باکس قرار دارد.

همانطور که پیشتر گفتیم رزوه بر روی دیواره بیرونی خود رزوه دارد. عموما لوله‌های برق هم در لبه خارجی خود رزوه دارند. از این رو این دو قطعه به واسطه یک بوشن در هم پیچ شده و به هم متصل می‌گردند.با توجه به سایز لوله، سایز جعبه تقسیم، تعداد سیم و حجم کابل‌ها، سایز و ابعاد بوشن‌ها قابل تشخیص خواهد بود.

نکته: برای فیت کردن کامل براس بوشن های برنجی، از قسمت بیرونی باید از یک قطعه اتصالی به نام لاک نات (که همراه برازبوش است) استفاده کنید. لاک نات‌ها بر روی آن پیچ می‌شوند تا برازبوش در جای خود هیچ حرکتی را نداشته باشد. بعد از نصب لاک ناک شما می‌توانید بوشن های فولادی را بر روی پایه بوشن برنجی پیچ کنید. این نوع نصب برای سایر اتصالات لوله به باکس‌ها نیز تکرار خواهد شد.

4 نکته مهم قابل توجه در خرید قطعات براس بوش

1. محاسبه نیاز: قبل از خرید لوله و اتصالات برقی، حتما مقدار دقیقی که به آن نیاز دارید را محاسبه کنید. این اقدام می تواند از خرید زائد جلوگیری کند و قیمت فاکتور را کاهش دهد.
2. خرید مستقیم از تولید کننده و بی واسطه: خرید مستقیم از تولید کننده قطعا به نفع شماست چون بسیاری از هزینه‌های واسط را حذف و قیمت بهینه‌تری را هزینه خواهید کرد.
3. خرید از برند معتبر: خرید از یک برند معتبر، تضمینی بر کیفیت کالای دریافتی شماست. چون کیفیت، اعتباری بر برند محسوب شده و امنیت پروژه شما را تضمین می‌کند.
4.     ویژگی‌های ابعادی: هنگام خرید برازبوش، علاوه بر متریال بدنه آن، می‌بایست به به ویژگی‌‌های ابعادی آن (سایز و ضخامت) نیز توجه کرد. عدم تطابق بین برازبوش با لوله برق یا جعبه‌تقسیم، سیستم نصب را دچار اختلال می‌‌کند یا به کل پروسه نصب اجرا نخواهد شد.
