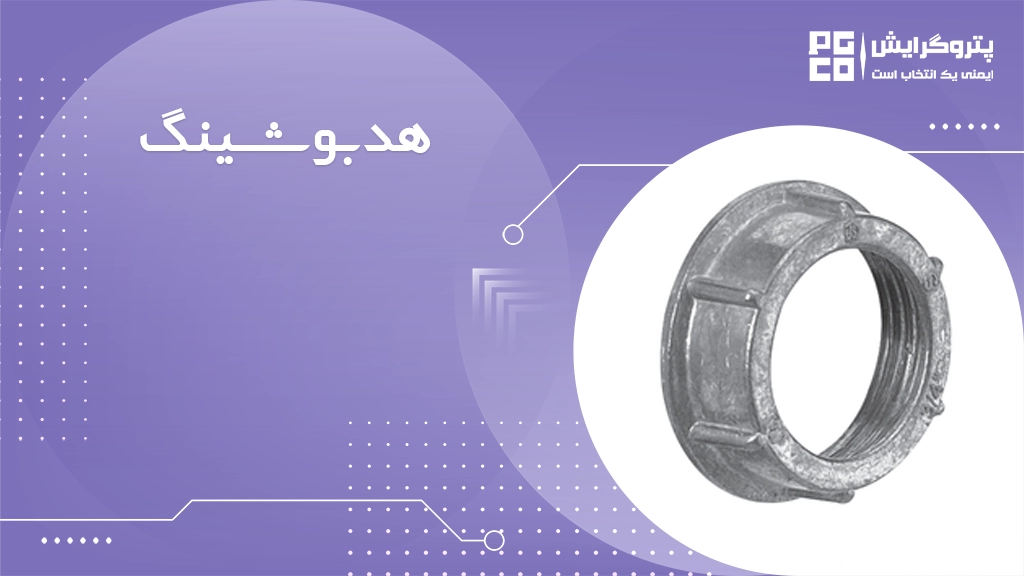

هدبوشینگ چیست؟ راهنمای کامل کاربرد و مزایا

• تفاوت هدبوشینگ با برازبوش در لوله برق چیست؟

براز بوشن یک اتصال مکانیکی رزوه‌دار است که برای وصل‌کردن لوله برق به تجهیزات برقی مانند جعبه تقسیم، کاندولیت، تابلو برق یا قوطی کلید استفاده می‌شود. این قطعه نقش یک رابط محکم و استاندارد را ایفا می‌کند و مسیر لوله را به جعبه یا محفظه موردنظر متصل و فیکس می‌نماید. برخلاف هدبوشینگ، براز بوشن وظیفه محافظت داخلی از کابل را ندارد و عمدتا برای ایجاد اتصال پایدار، آب‌بندی و تثبیت مسیر لوله مورد استفاده قرار می‌گیرد. بنابراین هنگام خرید جعبه تقسیم حتما به برازبوش نیاز خواهید داشت.

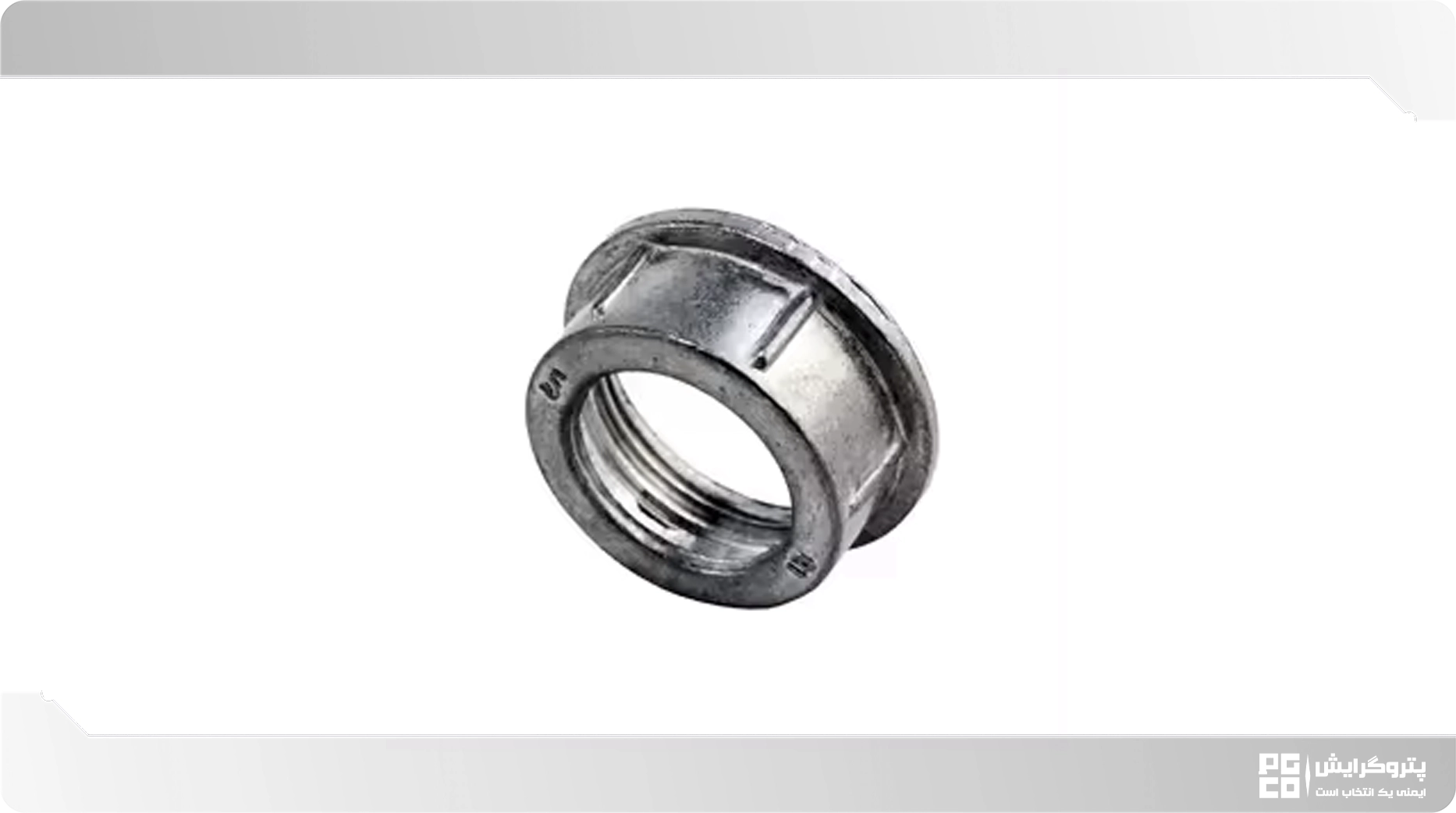

در حالی که، هدبوشینگ یک قطعه کاملا محافظتی است که برای پوشش‌دادن لبه تیز و رزوه انتهای لوله برق گالوانیزه استفاده می‌شود. این اتصال زمانی نصب می‌شود که لوله به هیچ تجهیزی متصل نیست و کابل باید از داخل آن عبور کند.

• متریال و جنس بدنه هدبوشینگ از چیست؟

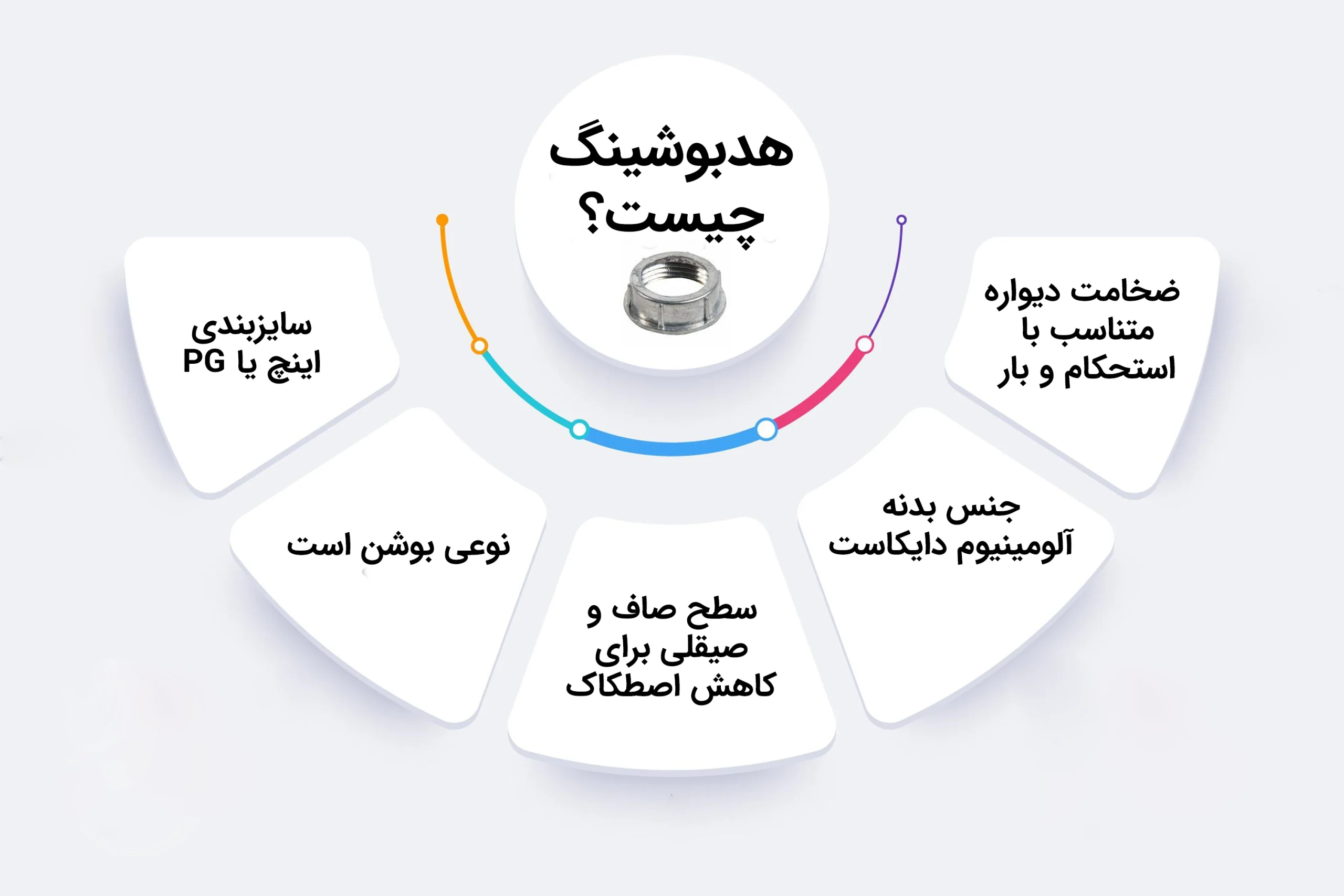

بدنه هدبوشینگ یا سرلوله‌ها معمولا از جنس آلومینیوم دایکست است. این آلیاژ به دلیل استحکام بالا، مقاومت در برابر خوردگی، وزن سبک و البته قیمت مناسب انتخابی ایده‌آل برای تولید هدبوشینگ است.

نکته: استفاده از اتصالات با متریال یکسان با لوله برق، نوعی الزام محسوب می‌شود. چون علاوه بر نظم و زیبایی پروژه لوله‌کشی، به حفظ امنیت پروژه نیز کمک می‌کند. طول عمر و امنیت استفاده از لوله و اتصالات فلزی بیشتر از متریال پلاستیکی است. اما چنانچه بودجه محدودی دارید و قیمت لوله گالوانیزه برق یا قیمت اتصالات گالوانیزه یا فلزی برای شما گران‌ است، استفاده از لوله و اتصالات پلاستیکی بلامانع است.

نصب هدبوشینگ در انتهای لوله برق گالوانیزه چه اهمیتی دارد؟

1. هدبوشینگ با پوشاندن لبه‌های تیز لوله، از بریدگی و ساییدگی عایق کابل جلوگیری می‌کند و مانع از بروز اتصالی‌های پرخطر ناشی از جریان الکتریکی در آینده می‌شود.
2. این قطعه علاوه بر محافظت مکانیکی، رزوه‌های لوله را نیز پوشش می‌دهد تا در برابر ضربه، رطوبت و خوردگی آسیب نبینند.
3. نصب هدبوشینگ باعث پایداری بیشتر مسیر کابل‌کشی در نقاط ابتدایی یا انتهایی، کاهش تنش روی کابل‌ها و رعایت استانداردهای ایمنی در پروژه‌های صنعتی و ساختمانی می‌شود.

به‌طور خلاصه، هدبوشینگ یک قطعه کوچک اما ضروری برای افزایش ایمنی، دوام و کیفیت اجرای لوله‌کشی برق گالوانیزه است.

• خطرات عدم نصب هدبوشینگ (خراش کابل، زنگ‌زدگی، نشتی)

• خراش و آسیب کابل: لبه‌های تیز لوله می‌توانند عایق کابل را بریده یا ساییده کنند، منجر به اتصالی و خرابی زودهنگام شوند.
• زنگ‌زدگی لوله: تماس مستقیم رطوبت با رزوه‌ها و لبه‌های باز لوله، فرایند خوردگی و زنگ‌زدگی را تسریع می‌کند.
• نشتی جریان یا اتصال کوتاه: آسیب کابل و تماس آن با لوله باعث افزایش ریسک نشتی جریان و اتصال کوتاه می‌شود، که ایمنی سیستم را به خطر می‌اندازد.

در نتیجه، هدبوشینگ نه فقط یک قطعه مکانیکی بلکه یک عنصر حیاتی برای محافظت کابل و طول عمر شبکه برق است.

• نقش هدبوشینگ در ایمنی سیستم‌های برق چیست؟

هدبوشینگ نقش کلیدی در افزایش ایمنی سیستم‌های برق دارد. این قطعه با پوشاندن لبه‌های تیز و رزوه‌های باز لوله‌ها از آسیب دیدن عایق کابل جلوگیری می‌کند و ریسک اتصال کوتاه و نشتی جریان را کاهش می‌دهد. علاوه بر این، هدبوشینگ استحکام و ثبات کابل‌ها در مسیر لوله‌کشی را افزایش می‌دهد و مانع سایش و جابجایی ناخواسته آنها می‌شود. نصب صحیح هدبوشینگ به معنای حفظ استانداردهای ایمنی، جلوگیری از حوادث برق‌گرفتگی و افزایش طول عمر شبکه برق است.

انواع متداول هدبوشینگ برای لوله گالوانیزه در ایران

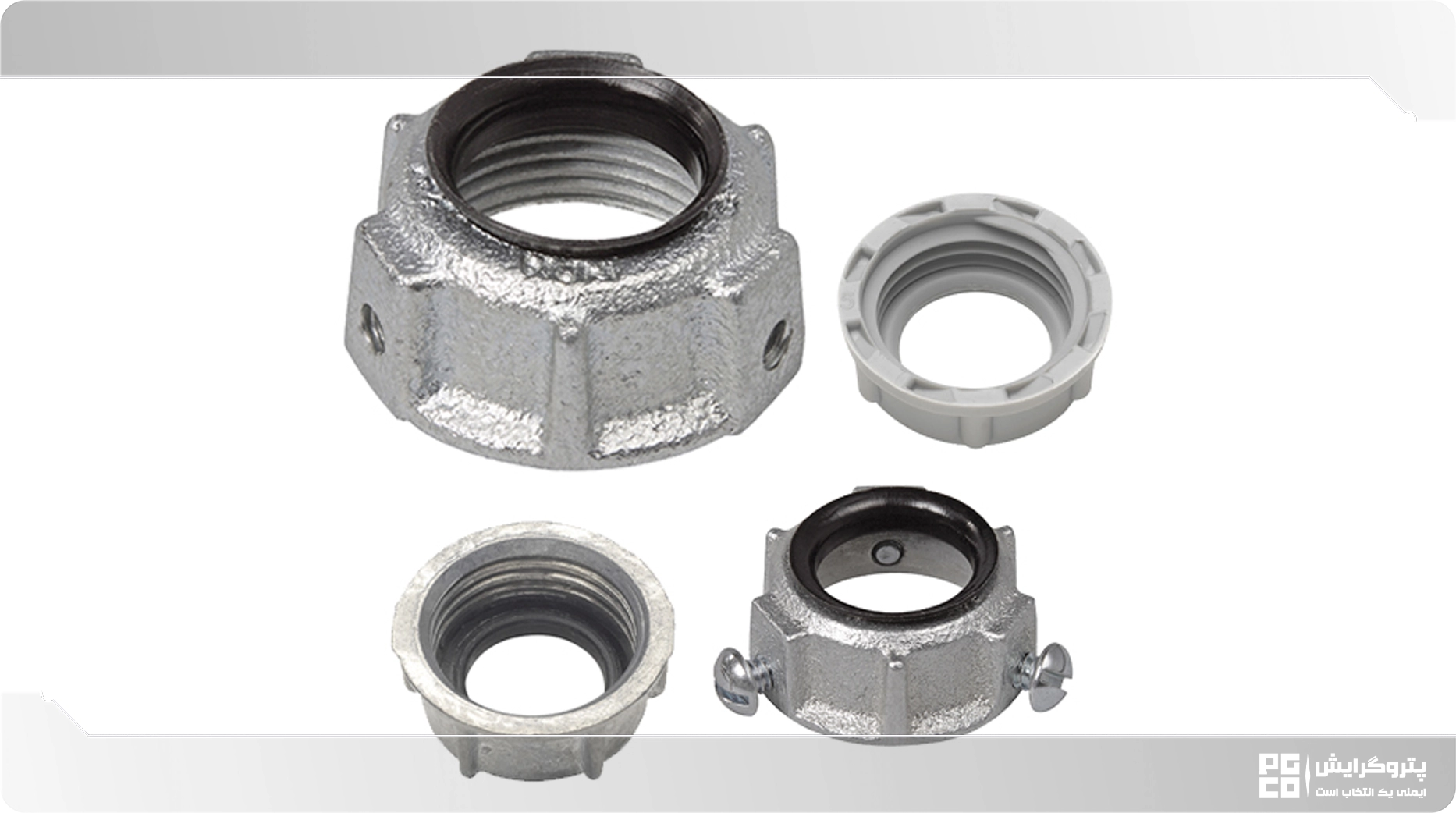

در حال حاضر هدبوشینگ با 2 متریال در بازار ایران عرضه می‌شود:

1. هدبوشینگ آلومینیومی دایکاست
2. هدبوشینگ پلاستیکی

پیش‌تر هدبوشینگ با متریال بدنه چدن نیز تولید می‌شد. اما امروزه استفاده از این نوع هدبوشینگ منسوخ شده است. تولید هدبوشینگ گالوانیزه و یا داکرومات آلیاژی نیز صرفه اقتصادی ندارد. به همین دلیل هدبوشینگ در گروه اتصالات گالوانیزه برق قرار نمی‌گیرد.

• تفاوت هدبوشینگ آلومینیومی و هدبوشینگ پلاستیکی

1. هدبوشینگ آلومینیومی: مقاومت بالاتر در برابر ضربه، حرارت و خوردگی دارد و برای محیط‌های صنعتی و فشار کاری بالا مناسب است. عمر طولانی‌تر و پایداری مکانیکی بیشتری ارائه می‌دهد.
2. هدبوشینگ پلاستیکی (پلیمری): سبک، ارزان‌تر و نصب آسان دارد، اما مقاومت کمتری در برابر حرارت، ضربه و فشار مکانیکی دارد و بیشتر در محیط‌های داخلی یا پروژه‌های سبک کاربرد دارد.

سایزها و استانداردهای هدبوشینگ لوله برق گالوانیزه

• نکات تطابق سایز هدبوشینگ با قطر لوله برق گالوانیزه

• مطابقت دقیق با قطر داخلی لوله: هدبوشینگ باید کاملا روی دهانه لوله بنشیند تا لبه‌های رزوه شده پوشش داده شود و کابل‌ها به درستی محافظت شوند.
• هماهنگی با رزوه‌های خارجی: رزوه داخلی هدبوشینگ باید با رزوه لوله هم‌خوانی داشته باشد تا اتصال محکم و بدون لق‌زدگی ایجاد شود.
• توجه به استاندارد لوله: سایز هدبوشینگ باید مطابق با استانداردهای ملی یا بین‌المللی لوله‌های فولادی و گالوانیزه انتخاب شود.
• در نظر گرفتن ضخامت لوله: برخی هدبوشینگ‌ها برای لوله‌های با ضخامت دیواره متفاوت طراحی شده‌اند و باید هماهنگ با آن‌ها انتخاب شوند.
• ایمنی و نصب آسان: سایز مناسب باعث می‌شود نصب هدبوشینگ راحت و بدون آسیب به کابل یا لبه لوله انجام شود و ایمنی سیستم تضمین شود.

چگونه هدبوشینگ مناسب برای لوله برق گالوانیزه انتخاب کنیم؟فاکتورهای انتخاب چیست؟

1. قطر لوله و تطابق رزوه‌ها: هدبوشینگ باید کاملا با قطر داخلی لوله و رزوه‌های خارجی آن هماهنگ باشد تا اتصال محکم و ایمن ایجاد شود.
2. جنس هدبوشینگ: آلومینیومی برای محیط‌های صنعتی و فشار کاری بالا، پلاستیکی برای محیط‌های سبک و داخلی مناسب است.
3. نوع کابل و عبور کابل‌ها: اگر کابل‌ها ضخیم یا تعدادشان زیاد است، هدبوشینگ با لبه داخلی بازتر و مقاوم‌تر انتخاب شود.
4. شرایط محیطی: مقاومت در برابر رطوبت، خوردگی، حرارت یا ضربه باید با محیط نصب مطابقت داشته باشد.
5. استاندارد و کیفیت محصول: استفاده از هدبوشینگ‌های استاندارد و با کیفیت بالا باعث طول عمر بیشتر شبکه برق و کاهش ریسک حوادث می‌شود.

با در نظر گرفتن این فاکتورها، هدبوشینگ انتخابی هم ایمن و مقاوم خواهد بود و هم نصب آن ساده و بدون آسیب به کابل‌ها انجام می‌شود.

شرایط محیطی (رطوبت، فضای باز، صنعتی) که انتخاب هدبوشینگ را تحت تأثیر قرار می‌دهند.

1. رطوبت بالا: در محیط‌های مرطوب، هدبوشینگ‌های مقاوم به خوردگی مانند آلومینیومی یا با پوشش ضدزنگ مناسب هستند تا از زنگ‌زدگی لوله و آسیب کابل جلوگیری شود.
2. فضای باز: تابش مستقیم نور خورشید و تغییرات دمایی باعث فرسودگی پلاستیک‌های بی‌کیفیت می‌شود؛ بنابراین، هدبوشینگ‌های فلزی یا پلاستیکی با مقاومت UV توصیه می‌شوند.
3. محیط‌های صنعتی: شرایط سخت مانند ضربه، لرزش یا فشار بالا نیازمند هدبوشینگ‌های آلومینیومی مقاوم و با دوام طولانی است تا ایمنی سیستم برق حفظ شود.

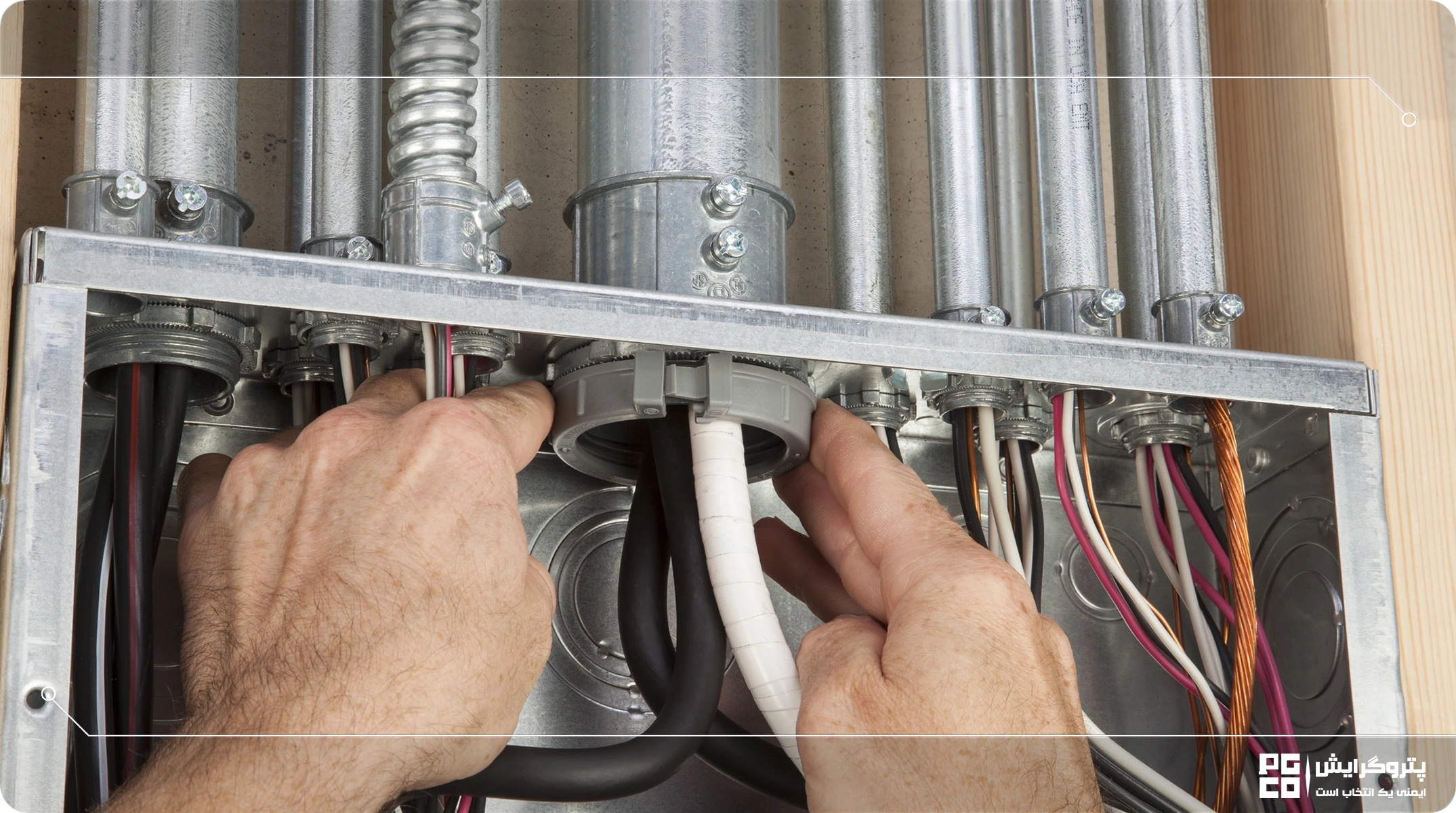

مراحل نصب هدبوشینگ بر روی لوله برق گالوانیزه

1. بازرسی لوله: قبل از نصب، انتهای لوله گالوانیزه را از نظر سالم بودن رزوه‌ها، نبود زدگی و لبه‌های تیز بررسی کنید. هر گونه آسیب باید پیش از نصب هدبوشینگ برطرف شود.
2. انتخاب هدبوشینگ مناسب: هدبوشینگ را بر اساس قطر لوله، جنس (آلومینیومی یا پلاستیکی) و شرایط محیطی انتخاب کنید تا اتصال ایمن و مقاوم حاصل شود.
3. تمیزکاری لبه لوله: لبه داخلی و رزوه‌های خارجی لوله را از گرد و غبار، براده و زنگ زدگی پاک کنید تا هدبوشینگ به راحتی و بدون آسیب نصب شود.
4. قرار دادن هدبوشینگ: هدبوشینگ را روی انتهای لوله قرار دهید و با دست آن را به آرامی روی رزوه‌ها بچرخانید تا رزوه‌ها دقیقا درگیر شوند.
5. سفت کردن هدبوشینگ: با استفاده از آچار مناسب، هدبوشینگ را محکم کنید، اما از اعمال نیروی بیش از حد خودداری کنید تا رزوه یا لبه‌ها آسیب نبینند.
6. بررسی نهایی: پس از نصب، اطمینان حاصل کنید که هدبوشینگ به طور کامل روی رزوه‌ها نشسته و هیچ لقی یا فاصله‌ای وجود ندارد. کابل‌ها باید بتوانند به راحتی و بدون تماس با لبه‌ها وارد لوله شوند.

• نکات اجرایی برای نصب صحیح و جلوگیری از خطا

1. انتخاب سایز دقیق: هدبوشینگ باید با قطر و رزوه لوله کاملا منطبق باشد تا اتصال محکم و بدون لقی ایجاد شود.
2. تمیزکاری و آماده‌سازی لوله: قبل از نصب، رزوه‌ها و لبه‌های لوله را از گرد و غبار، براده یا زنگ زدگی پاک کنید.
3. استفاده از ابزار مناسب: هدبوشینگ را با آچار مناسب سفت کنید و از نیروی بیش از حد پرهیز کنید تا رزوه یا لبه‌ها آسیب نبینند.
4. عدم اعمال فشار ناهمگون: هنگام نصب، هدبوشینگ باید به صورت یکنواخت و بدون انحراف روی لوله قرار گیرد تا کابل‌ها به راحتی عبور کنند.
5. بررسی نهایی: پس از نصب، مطمئن شوید هدبوشینگ کامل روی رزوه‌ها نشسته و هیچ لقی یا فاصله‌ای ایجاد نشده است.
6. رعایت شرایط محیطی: در محیط‌های مرطوب یا صنعتی، هدبوشینگ مقاوم به خوردگی و ضربه انتخاب شود تا دوام و ایمنی سیستم تضمین شود.

کاربرد هدبوشینگ در پروژه‌های صنعتی و ساختمان‌های مسکونی

کاربرد هدبوشینگ در پروژه‌های صنعتی و ساختمان‌های مسکونی متفاوت است. در پروژه‌های صنعتی، هدبوشینگ عمدتا برای مقاومت در برابر لرزش، فشار و شرایط محیطی سخت انتخاب می‌شود. در حالی که در ساختمان‌های مسکونی تمرکز بیشتر بر محافظت از کابل‌ها و ایمنی استاندارد برق است. به این ترتیب، جنس و نوع هدبوشینگ با توجه به محیط و شدت استفاده تعیین می‌شود.

• کاربرد هدبوشینگ در پروژه های ساختمانی چیست؟

هدبوشینگ نقش مهم و گاها حیاتی در حفظ سیستم لوله‌کشی، پروژه کابل‌کشی، سلامت و کارایی سیستم برق ایفا می‌کند. مهمترین کاربرد آن عبارت است از:

1. محافظت از رزوه: زمانی که انتهای لوله آزاد است، هد بوشینگ را جهت اتمام کار جهت محافظت از رزوه به سر آن می‌بندیدند. هدبوشینگ با ایجاد یک سطح صاف بر لبه لوله و پوشاندن سطح رزوه‌ها، از ساییدگی و آسیب دیدن آنها جلوگیری می‌کند.
2. حفاظت از عایق کابل‌ها: همانطور که پیش‌تر گفتیم گاهی کابل از انتهای آزاد لوله بیرون می‌ماند. لبه تیز لوله برق می‌تواند به بریده شدن بدنه و عایق کابل‌ها آسیب برساند. این اتفاق منجر به حوادث تلخ شود. اما هدبوشینگ با پوشاندن لبه نیز و ایجاد یک سطح صاف و صیقلی از این امر جلوگیری می‌کند.
3. درزگیری مناسب: هدبوشینگ به طور کامل با لبه لوله را می‌پوشاند. در نتیجه یک درزگیری محکم و ضد آب ایجاد می‌کند. این کاربرد نیز نوعی محافظت از رزوه و لوله محسوب شده و از نفوذ گرد و غبار، رطوبت و مواد خارجی به داخل سیستم برق جلوگیری می‌کند.

• نمونه کاربرد در صنعت، سوله و فضای باز (شرایط سخت)

1. صنعت و کارخانه‌ها: در خطوط تولید با لرزش و فشار مکانیکی بالا، هدبوشینگ آلومینیومی از آسیب کابل‌ها و ساییدگی عایق جلوگیری می‌کند و اتصال مطمئن لوله‌ها را حفظ می‌کند.
2. سوله‌ها و ساختمان‌های بزرگ: در سیستم‌های روشنایی و برق‌رسانی سقف‌های بلند، هدبوشینگ باعث تثبیت کابل‌ها و محافظت از رزوه‌های لوله در برابر ضربه و تماس ناخواسته می‌شود.
3. فضای باز و شرایط محیطی سخت: در نصب‌های بیرونی، هدبوشینگ مقاوم به رطوبت، خوردگی و اشعه UV از زنگ‌زدگی لوله و آسیب کابل در برابر باران، گرد و غبار و تابش مستقیم خورشید جلوگیری می‌کند.

انواع اتصالات مشابه با هدبوشینگ لوله برق مدام است؟

1. بوشن: اتصال‌دهنده‌ای رزوه‌دار برای وصل کردن دو لوله به هم؛ برخلاف هدبوشینگ، محافظ کابل نیست.
2. مهره و واشر: برای ثابت کردن لوله‌ها به جعبه تقسیم یا تابلو برق استفاده می‌شوند و محافظ لبه‌ها نیستند.
3. رابط لوله: اتصالی که لوله را به تجهیزات یا تابلوها متصل می‌کند، اما حفاظت از کابل را تضمین نمی‌کند.
4. گلند کابل: گلند برای ورود کابل به تابلو یا جعبه استفاده می‌شود و فشارگیر کابل است؛ اما برای انتهای لوله یا پوشش رزوه طراحی نشده و نمی‌تواند جای هدبوشینگ را بگیرد
5. زانو و خم: برای تغییر مسیر لوله‌ها کاربرد دارد و تمرکز آن روی هدایت مسیر لوله است، نه محافظت از کابل.
6. کاپ یا درپوش انتهایی: انتهای لوله را می‌بندد اما معمولا محافظ کابل یا رزوه‌ها نیست، صرفا برای بستن مسیر کاربرد دارد.

• مقایسه هدبوشینگ لوله برق گالوانیزه با سایر اتصالات مشابه

1. وظیفه اصلی: هدبوشینگ فقط برای محافظت از لبه‌ها و رزوه‌ها طراحی شده، در حالی که سایر اتصالات جنبه محافظ ندارد.
2. ایمنی کابل: هدبوشینگ با داشتن لبه داخلی خم‌شده و پوشش رزوه‌ها، از ساییدگی و آسیب کابل جلوگیری می‌کند، در حالی که سایر اتصالات چنین ویژگی محافظتی ندارند.
3. مقاومت محیطی: هدبوشینگ‌های آلومینیومی و پلاستیکی برای شرایط صنعتی، فضای باز یا رطوبت بالا قابل استفاده هستند، اما بوشن‌های ساده عمدتا نقش مکانیکی دارند و حفاظت محیطی محدودتری ارائه می‌دهند.
4. اهمیت در استانداردها: استفاده از هدبوشینگ در سیستم‌های برق استاندارد الزامی است، در حالی که بوشن و اتصالات مشابه بیشتر برای استمرار مسیر لوله کاربرد دارند.

هدبوشینگ vs بوشن تبدیل – کدام برای انتهای لوله مناسب است؟

در انتهای لوله برق، هدبوشینگ انتخاب درست و استانداردی محسوب می‌شود. چون وظیفه آن پوشش رزوه‌ها، حذف لبه‌های تیز و محافظت از کابل است. هدبوشینگ با لبه داخلی خم‌شده، مسیر امنی برای عبور کابل ایجاد می‌کند و از خراش عایق جلوگیری می‌کند.
در مقابل، بوشن تبدیل یک اتصال مکانیکی برای تغییر سایز و وصل کردن دو لوله با قطر متفاوت است و هیچ‌گونه محافظتی برای کابل یا لبه لوله ارائه نمی‌دهد. استفاده از آن در انتهای لوله نه‌تنها استاندارد نیست، بلکه می‌تواند به آسیب کابل‌ها، لق‌شدن مسیر و کاهش ایمنی سیستم برق منجر شود.
به طور خلاصه، هدبوشینگ تنها گزینه تخصصی و ایمن برای انتهای لوله برق گالوانیزه است؛ در حالی که بوشن تبدیل صرفاً برای تغییر سایز مسیر لوله استفاده می‌شود.
