کاندولت یا کاندولیت چیست؟ آشنایی با مهم‌ترین قطعه در لوله‌کشی برق

کاندولیت (Condulet) به‌عنوان یکی از اجزای کلیدی در سیستم‌های لوله‌کشی برق، نقش حیاتی در مدیریت مسیر کابل‌ها و تسهیل دسترسی به نقاط انشعاب ایفا می‌کند.
این تجهیز با ایجاد نقاط بازدید و تغییر مسیر استاندارد، علاوه بر افزایش ایمنی، موجب کاهش تنش‌های مکانیکی وارد بر سیم‌ها در طول بهره‌برداری می‌شود. استفاده اصولی از کاندولت در طراحی شبکه‌های الکتریکی، عاملی موثر در بهینه‌سازی نگهداری، افزایش طول عمر سیستم و ارتقای کیفیت اجرای پروژه‌های صنعتی و ساختمانی است.

کاندولت یا کاندولیت چیست؟

کاندولت یا کاندولیت یکی از اتصالات مهم در سیستم لوله‌کشی برق است که برای ایجاد نقطه دسترسی، تغییر مسیر و انشعاب‌گیری از لوله‌های برق استفاده می‌شود. این قطعه معمولا با متریال فلزی (گالوانیزه یا آلومینیومی) یا PVC ساخته می‌شود و دارای درپوش بازشو است تا امکان بازرسی، سیم‌کشی و تعمیرات به‌راحتی فراهم شود.
در مسیرهای طولانی یا پیچیده لوله‌کشی، استفاده از کاندولت، عبور سیم‌ها آسان‌تر می‌کند و از آسیب‌دیدگی یا کشیدگی بیش‌ازحد آنها جلوگیری می‌شود. همچنین در نقاطی که نیاز به تغییر زاویه (مثل ۹۰ درجه) یا گرفتن انشعاب وجود دارد، این قطعه عملکردی کاملا استاندارد و ایمن ارائه می‌دهد.
به‌طور خلاصه، کاندولیت نقش یک نقطه کنترل و مدیریت در شبکه برق را دارد که هم ایمنی سیستم را افزایش می‌دهد و هم عملیات نگهداری و توسعه را ساده‌تر می‌کند.

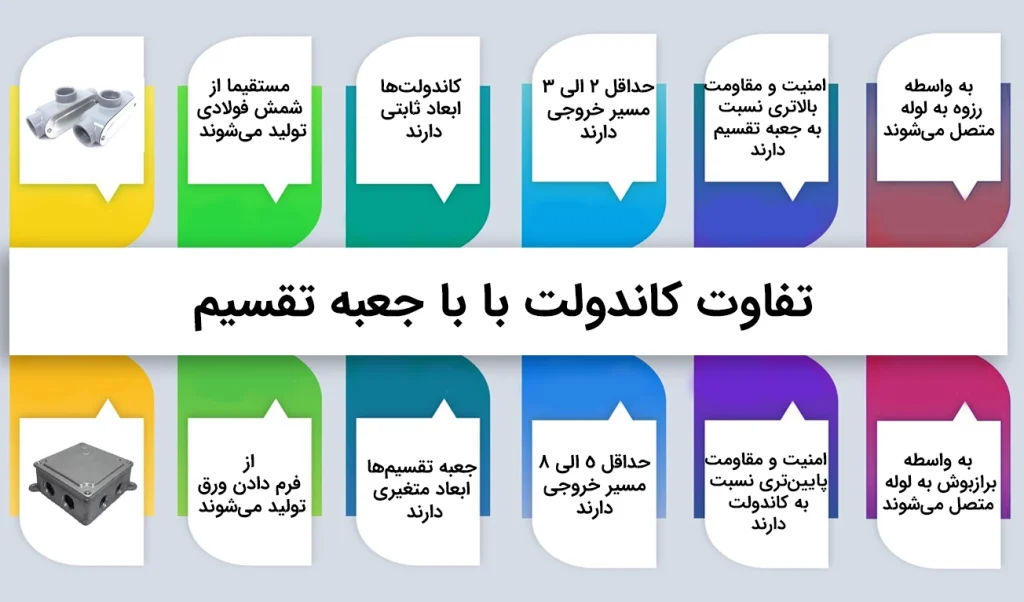

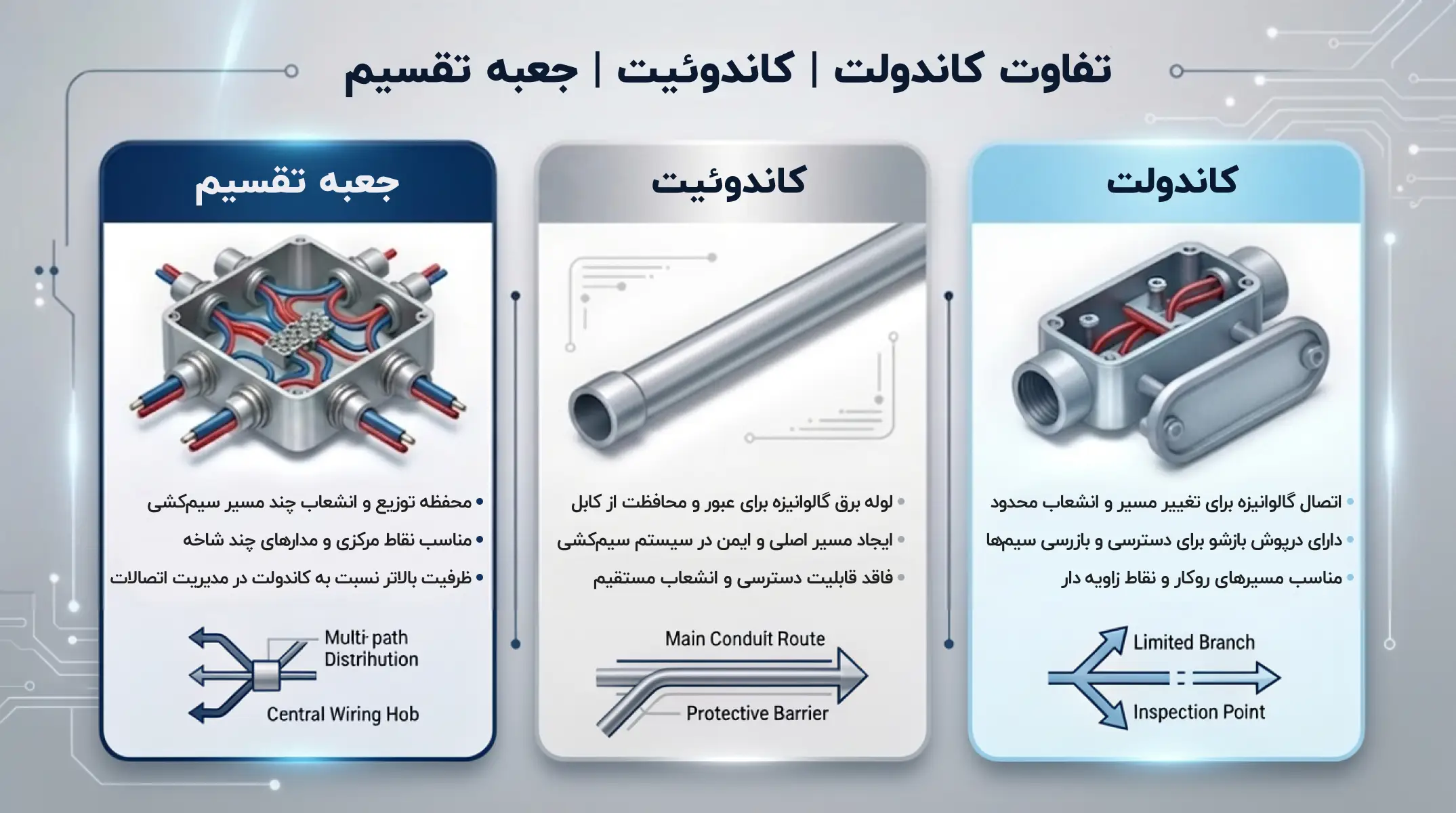

تفاوت کاندولت با کاندوئیت و جعبه تقسیم

1. کاندولت (Condulet): کاندولت به‌عنوان یکی از پرکاربردترین اتصالات گالوانیزه برق، برای تغییر مسیر، دسترسی به سیم‌ها و انشعاب‌گیری محدود در مسیر کاندوئیت استفاده می‌شود.
   این تجهیز با درپوش بازشو، امکان بازرسی و سیم‌کشی آسان را فراهم کرده و با توجه به جنس و ابعاد، قیمت کاندولت در پروژه‌های مختلف متغیر است. همچنین معمولا در مسیرهای روکار صنعتی برای تسهیل بازرسی و عبور سیم در زوایا کاربرد دارد.
2. کاندوئیت (Conduit): بسیاری از افراد تصور می‌کنند کاندولت همان کاندوئیت است، اما کاندوئیت یکی از انواع لوله برق گالوانیزه و محافظ برای عبور سیم و کابل است. نقش اصلی آن ایجاد مسیر ایمن و محافظت مکانیکی در برابر ضربه و خوردگی می‌باشد.
   برخلاف کاندولت، این تجهیز جزو مسیر اصلی بوده و در دسته اتصالات گالوانیزه برق قرار نمی‌گیرد، بلکه بستر نصب سایر اتصالات را فراهم می‌کند.
3. جعبه تقسیم (Junction Box): جعبه تقسیم محفظه‌ای برای اتصال و توزیع چند مسیر سیم‌کشی است که در نقاط کلیدی جهت انشعاب‌گیری گسترده استفاده می‌شود.

در مقایسه با کاندولت، این تجهیز ظرفیت بالاتری در مدیریت اتصالات داشته و معمولا در کنار اتصالات گالوانیزه برق برای سازماندهی مدارهای پیچیده به کار می‌رود.

کاربرد کاندولت در لوله‌کشی برق چیست؟

• ایجاد نقطه دسترسی (Access Point): برای بازدید، تعمیر و عبور آسان سیم‌ها در طول مسیر کاندوئیت
• تغییر مسیر لوله‌کشی: هدایت کابل‌ها در زوایا (۹۰ درجه یا انحرافی) بدون آسیب به عایق سیم
• انشعاب‌گیری محدود: گرفتن خروجی از مسیر اصلی بدون نیاز به جعبه تقسیم بزرگ
• کاهش تنش مکانیکی سیم‌ها: جلوگیری از کشیدگی و فشار در مسیرهای طولانی یا پیچیده
• تسهیل عملیات سیم‌کشی: کمک به عبور راحت‌تر سیم در مسیرهای روکار صنعتی
• افزایش ایمنی سیستم: کاهش احتمال آسیب، قطعی یا اتصالی در نقاط حساس مسیر
• مدیریت و نظم‌دهی مسیر برق: ایجاد ساختار استاندارد در اجرای اتصالات لوله برق

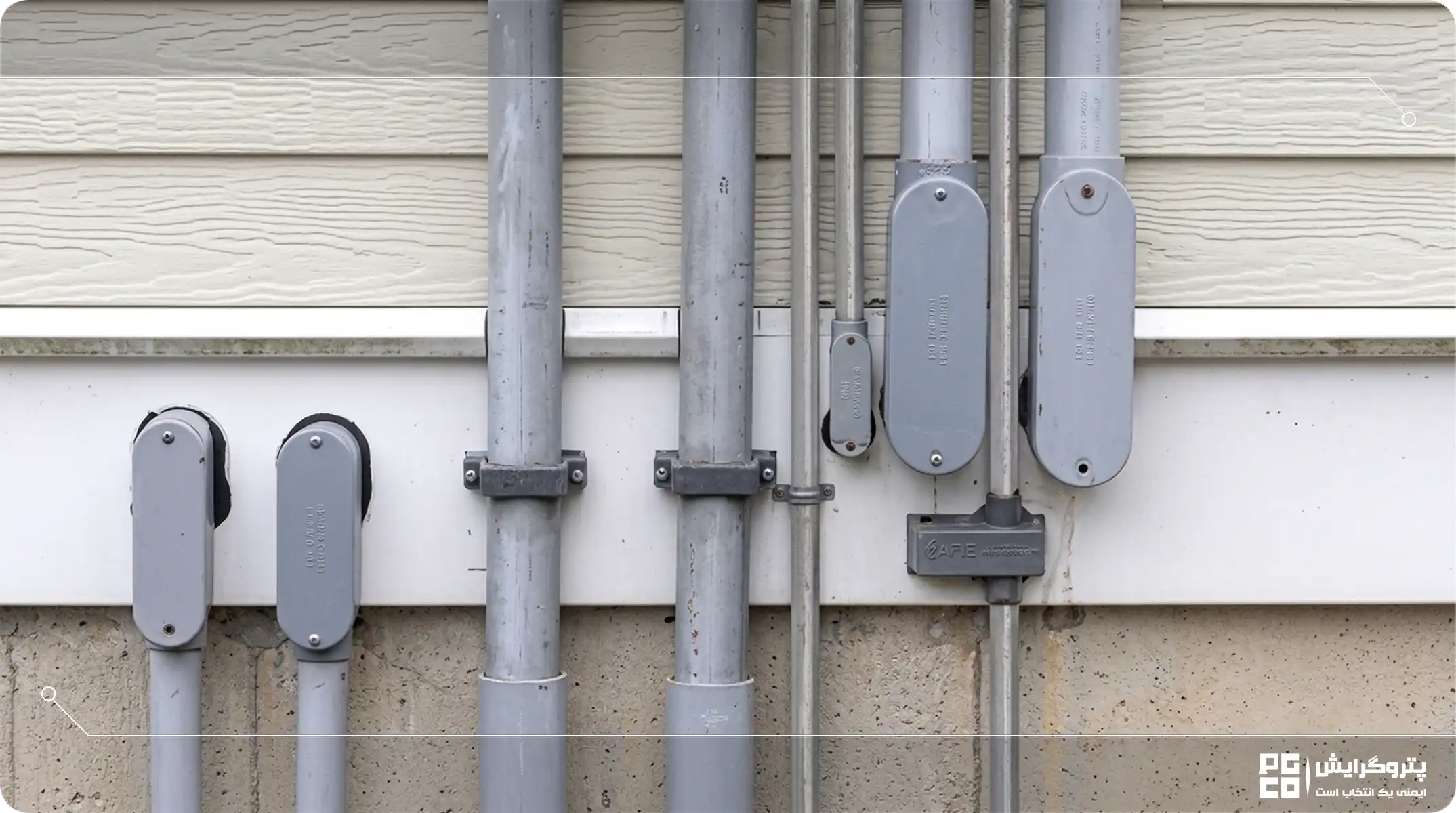

نقش کاندولت در انشعاب و تغییر مسیر کابل چیست؟

• کاندولت در سیستم لوله‌کشی برق نقش یک نقطه کنترل هوشمند را در محل‌های انشعاب و تغییر مسیر ایفا می‌کند؛ به‌گونه‌ای که بدون نیاز به برش یا تخریب مسیر اصلی، امکان هدایت اصولی کابل‌ها فراهم می‌شود.
• در انشعاب‌گیری، کاندولت با ایجاد یک خروجی کنترل‌شده از مسیر کاندوئیت، اجازه می‌دهد کابل‌ها به شاخه‌های فرعی منتقل شوند، بدون اینکه تراکم یا آسیب در مسیر اصلی ایجاد شود. این موضوع به‌ویژه در مسیرهای روکار صنعتی باعث افزایش دقت اجرا و کاهش خطای سیم‌کشی می‌شود.
• در تغییر مسیر کابل نیز، کاندولت با طراحی زاویه‌دار (مانند LB، LL، LR) مسیر حرکت سیم را اصلاح می‌کند و از ایجاد خم‌های تند و تنش مکانیکی جلوگیری می‌نماید؛ در نتیجه، هم عبور سیم آسان‌تر می‌شود و هم عمر مفید عایق و کل سیستم افزایش پیدا می‌کند.

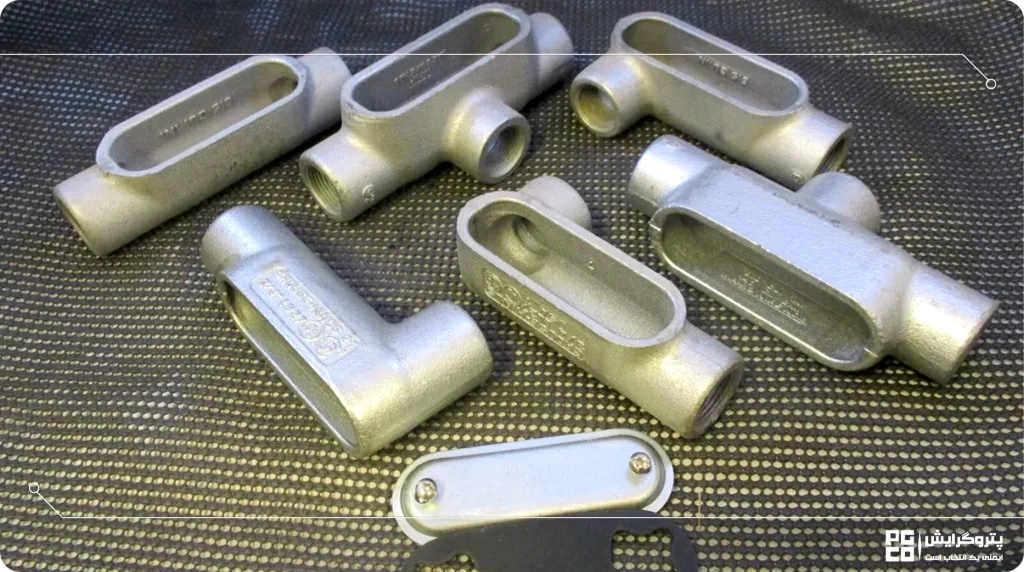

انواع کاندولت برق و مدل‌های پرکاربرد

کاندولت‌ها با توجه به نیاز پروژه و مسیرهای احتمالی عبور دادن کابل، بر اساس استانداردهای ظاهری متفاوتی تولید می‌شوند:

کاندولت دو راهی C، LL، LB و LR

1. کاندولت C (دو راهی مستقیم): این نوع کاندولت برای اتصال مستقیم دو مسیر کاندوئیت در یک راستا استفاده می‌شود و نقش آن بیشتر ایجاد نقطه دسترسی در مسیرهای خطی است. در پروژه‌هایی که نیاز به بازرسی یا عبور آسان سیم در مسیر مستقیم وجود دارد، C گزینه‌ای ساده و کاربردی محسوب می‌شود.
2. کاندولت LB: کاندولت LB برای تغییر مسیر ۹۰ درجه از دیوار به داخل یا بالعکس استفاده می‌شود و خروجی آن در پشت بدنه قرار دارد. این مدل در ورودی تابلوها یا عبور کابل از دیوار بسیار رایج بوده و دسترسی مناسبی برای سیم‌کشی فراهم می‌کند.
3. کاندولت LL: در این نوع، خروجی در سمت چپ بدنه قرار دارد و برای تغییر مسیر افقی به چپ در سیستم لوله‌کشی برق استفاده می‌شود. LL در مسیرهای روکار که نیاز به هدایت دقیق کابل در یک جهت مشخص وجود دارد، کاربرد بالایی دارد.
4. کاندولت LR: کاندولت LR مشابه LL است، با این تفاوت که خروجی آن در سمت راست قرار گرفته و مسیر را به سمت راست تغییر می‌دهد. این تجهیز در طراحی مسیرهای متقارن و جلوگیری از خم‌کاری اضافی لوله‌ها نقش مؤثری ایفا می‌کند.

کاندولت سه راهی T و موارد استفاده آن

کاندولت T برای انشعاب‌گیری از یک مسیر اصلی به دو مسیر فرعی به‌صورت هم‌زمان استفاده می‌شود. این مدل در پروژه‌های صنعتی و تاسیسات پیچیده که نیاز به توزیع چند شاخه‌ای برق وجود دارد، جایگزین مناسبی برای جعبه تقسیم در فضاهای محدود است.

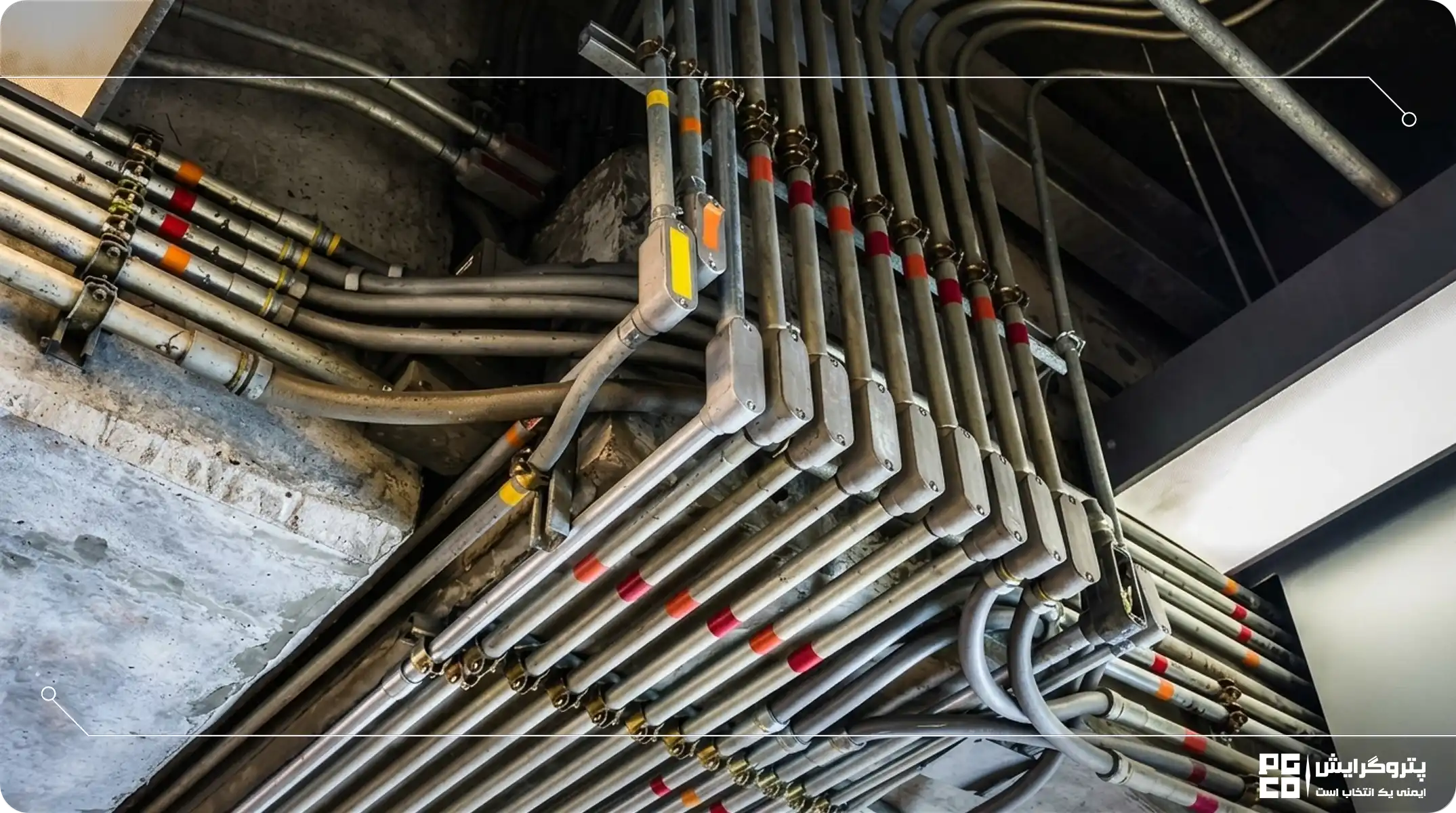

جنس و متریال بدنه کاندولت؛ آلومینیومی یا گالوانیزه؟

کاندولت‌ها معمولا از دو متریال اصلی آلومینیوم دایکاست و فولاد گالوانیزه (معمولا گالوانیزه داکرومات یا سرد) تولید می‌شوند. انتخاب این متریال‌ها بر اساس دو پارامتر کلیدی انجام می‌شود:

1. شرایط محیطی (رطوبت، خوردگی)
2. میزان تنش مکانیکی و ضربه‌پذیری در محل نصب

در واقع، هدف اصلی تامین هم‌زمان ایمنی الکتریکی، دوام مکانیکی و مقاومت در برابر خوردگی در سیستم‌های لوله‌کشی برق است. البته

• کاندولت آلومینیومی دایکاست:

این نوع به دلیل چگالی پایین آلومینیوم و ساختار دایکاست، وزن کم در کنار مقاومت مناسب در برابر خوردگی را ارائه می‌دهد.
در محیط‌های مرطوب، ساحلی یا فضاهایی با احتمال زنگ‌زدگی بالا، انتخاب آلومینیوم باعث افزایش عمر مفید سیستم و کاهش ریسک تخریب سطحی می‌شود.

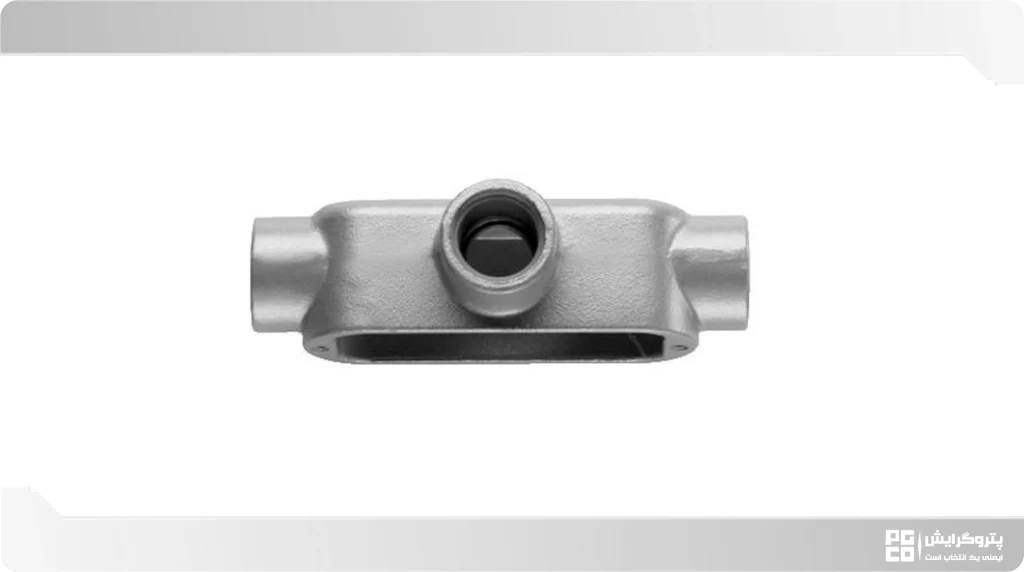

• کاندولت گالوانیزه (فولادی):

کاندولت گالوانیزه به دلیل پایه فولادی، مقاومت مکانیکی بسیار بالاتری نسبت به آلومینیوم دارد و برای شرایط صنعتی سنگین طراحی شده است. پوشش روی (Zinc Coating) نقش محافظ در برابر خوردگی را ایفا می‌کند و این نوع را برای محیط‌های پرتنش، ضربه‌پذیر و تاسیسات صنعتی گزینه‌ای مطمئن می‌سازد.

قیمت کاندولت آلومینیومی گران‌تر است یا کاندولت گالوانیزه؟

در حالت کلی و در بازار اتصالات برق، قیمت کاندولت کاندولت آلومینیومی دایکاست معمولا گران‌تر از کاندولت گالوانیزه است؛ اما این اختلاف همیشه ثابت نیست و به شرایط تولید و ضخامت هم وابسته است.

• از نظر فنی، آلومینیوم دایکاست به دلیل فرآیند ریخته‌گری تحت فشار، دقت ساخت بالاتر، وزن کمتر و مقاومت طبیعی در برابر خوردگی هزینه تولید بیشتری دارد. به همین دلیل در پروژه‌هایی که دوام در محیط مرطوب یا خورنده مهم است، بیشتر انتخاب می‌شود.
• در مقابل، قیمت اتصالات گالوانیزه از جمله کاندولت گالوانیزه با وجود مقاومت مکانیکی بالا، به دلیل استفاده از فولاد و فرآیند پوشش‌دهی ساده‌تر، معمولا قیمت اقتصادی‌تری نسبت به آلومینیوم دارد و بیشتر در محیط‌های صنعتی سنگین و پرتنش استفاده می‌شود.

سایز کاندولت چگونه انتخاب می‌شود؟

انتخاب سایز کاندولت بر اساس قطر اسمی لوله کاندوئیت، تعداد و سطح مقطع هادی‌های عبوری و شعاع مجاز خمش کابل‌ها انجام می‌شود. در طراحی اصولی، باید فضای داخلی کاندولت به‌گونه‌ای باشد که از ایجاد فشار، تراکم و آسیب به عایق کابل جلوگیری شود.
همچنین شرایط مسیر (تغییر جهت، تعداد انشعابات و استاندارد نصب) نقش تعیین‌کننده در انتخاب سایز مناسب دارد.

راهنمای انتخاب سایز کاندولت PG و اینچی

سایز کاندولت به قطر پانچ یا خروجی‌های آن اشاره دارد. انتخاب سایز کاندولت در استانداردهای PG و اینچی باید کاملا منطبق با سایز لوله کاندوئیت و حجم کابل‌های عبوری انجام شود؛ به‌عبارت دیگر، سایز کاندولت نباید کوچکتر از مسیر لوله باشد تا از ایجاد گلوگاه و تنش مکانیکی جلوگیری شود. در سیستم PG (مانند PG13.5، PG16، PG21) سایزها بر اساس قطر رزوه متریک تعریف می‌شوند، در حالی‌که در استاندارد اینچی (½، ¾، 1 اینچ و بالاتر) مبنا قطر اسمی لوله است.
در انتخاب دقیق، علاوه بر تطابق سایز، باید به ضریب پرشدگی (Fill Factor)، تعداد سیم‌ها و شعاع خمش مجاز توجه شود؛ به‌طوری که فضای داخلی کاندولت امکان عبور و نصب بدون آسیب به عایق کابل را فراهم کند. به‌صورت تجربی، برای مسیرهای سبک از سایزهای PG13.5 تا PG21 (یا ½ تا ¾ اینچ) و برای مسیرهای سنگین‌تر از سایزهای بالاتر استفاده می‌شود.

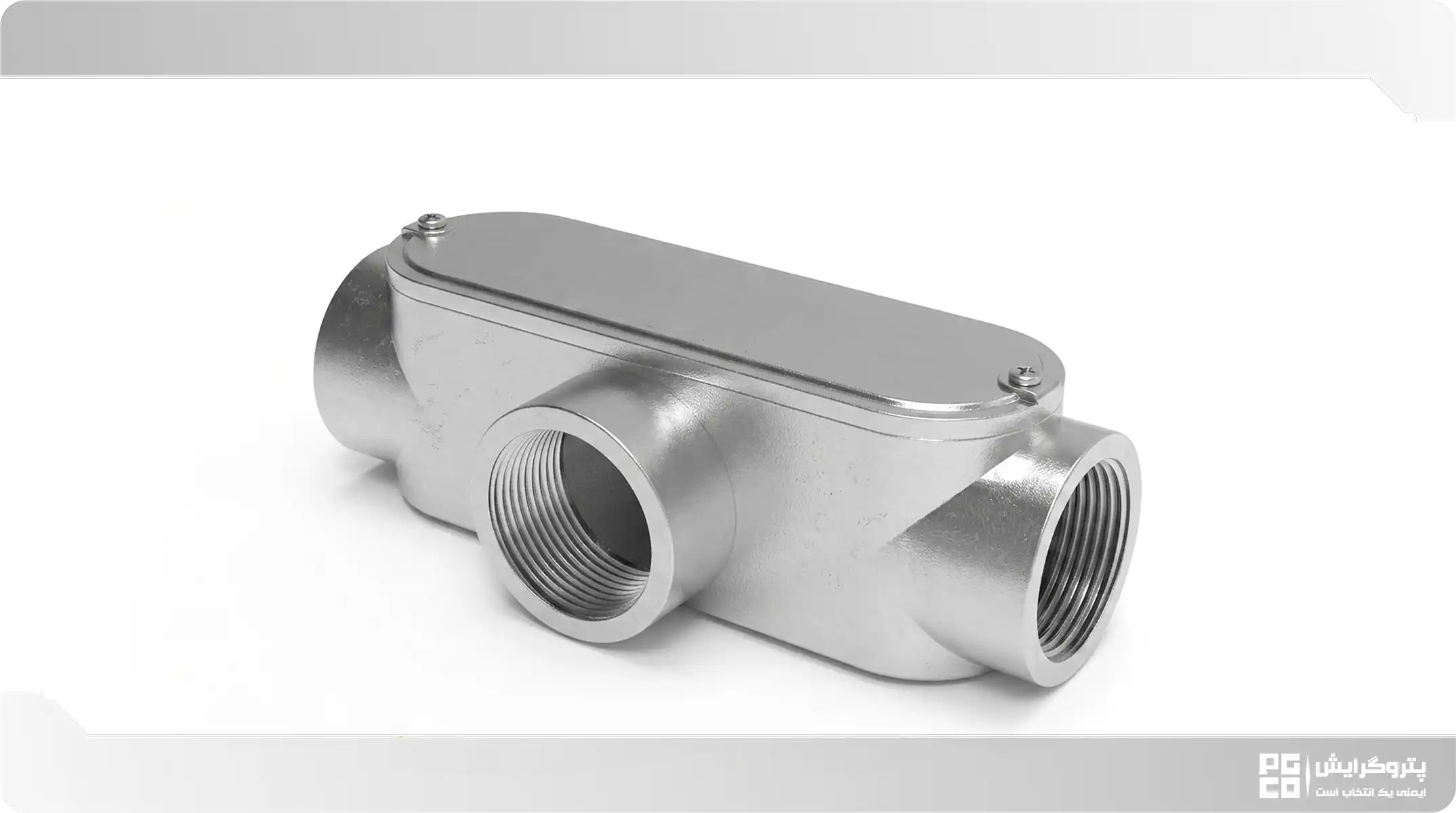

نحوه انتخاب کاندولت بر اساس قطر لوله برق

انتخاب کاندولت باید کاملا منطبق با قطر اسمی لوله برق انجام شود تا از ایجاد تنگنا در مسیر عبور سیم جلوگیری گردد.
سایز پانچ‌های کاندولت معمولا برابر یا یک سایز بزرگ‌تر از لوله انتخاب می‌شود تا فضای کافی برای عبور کابل و اجرای استاندارد فراهم باشد.
در مسیرهای دارای تغییر جهت یا تراکم سیم، انتخاب سایز بزرگ‌تر باعث کاهش تنش مکانیکی و تسهیل سیم‌کشی خواهد شد.

نکات مهم خرید کاندولت برای پروژه چیست؟

• در خرید کاندولت، انتخاب متریال مناسب (آلومینیومی یا گالوانیزه) باید بر اساس شرایط محیطی پروژه، مانند رطوبت، خوردگی و تنش‌های مکانیکی انجام شود.
• تطابق دقیق سایز کاندولت با لوله برق و رعایت استانداردهای رزوه (PG یا اینچی) از بروز مشکلات اجرایی در نصب جلوگیری می‌کند.
• کیفیت ساخت، یکنواختی پوشش، دقت رزوه‌ها و آب‌بندی درپوش از عوامل کلیدی در افزایش ایمنی و طول عمر سیستم لوله‌کشی برق هستند.
• همچنین بررسی برند تولیدکننده و قیمت کاندولت در کنار کیفیت، نقش مهمی در بهینه‌سازی هزینه و عملکرد پروژه دارد.

بهترین کاندولت برای برق‌کشی صنعتی چه ویژگی‌هایی دارد؟

• کاندولت مناسب برای برق‌کشی صنعتی باید از استحکام مکانیکی بالا برخوردار باشد تا در برابر ضربه، لرزش و تنش‌های محیطی عملکرد پایدار داشته باشد؛ به همین دلیل معمولاً نوع گالوانیزه یا آلومینیوم ضخیم انتخاب می‌شود.
• همچنین مقاومت در برابر خوردگی و شرایط محیطی (رطوبت، مواد شیمیایی و گردوغبار) از الزامات اصلی است تا طول عمر سیستم کاهش پیدا نکند.
• دقت در رزوه‌کاری، آب‌بندی درپوش (IP مناسب) و کیفیت ساخت بدنه نیز اهمیت بالایی دارد، زیرا از نفوذ آب و آلودگی به داخل مسیر سیم‌کشی جلوگیری می‌کند.
• در نهایت، تطابق کامل با استانداردهای اجرایی (PG یا اینچی) و انتخاب سایز مناسب، نقش کلیدی در ایمنی، سهولت نصب و عملکرد بلندمدت سیستم دارد.

اشتباهات رایج در نصب کاندولت چیست؟

1. یکی از خطاهای متداول، انتخاب سایز نامناسب کاندولت نسبت به لوله برق است که منجر به تراکم سیم‌ها و افزایش تنش مکانیکی در مسیر می‌شود.
2. عدم آب‌بندی صحیح درپوش و رزوه‌ها نیز باعث نفوذ رطوبت و گردوغبار شده و ریسک خوردگی و اتصالی را افزایش می‌دهد.
3. استفاده نادرست از نوع کاندولت (مثلا LB به‌جای LL یا LR) در تغییر مسیرها، موجب پیچیدگی اجرا و کاهش دسترسی برای تعمیرات خواهد شد.
4. همچنین نصب در موقعیت‌های نامناسب یا بدون در نظر گرفتن مسیر دسترسی، فرآیند سیم‌کشی و نگهداری را در بلندمدت با مشکل مواجه می‌کند.

از کجا کاندولت استاندارد بخریم؟

برای خرید کاندولت استاندارد، انتخاب یک تولیدکننده معتبر اهمیت زیادی دارد. شرکت پتروگرایش (PGCO) به‌عنوان تولیدکننده تخصصی انواع لوله برق گالوانیزه و اتصالات آن، کاندولت‌های باکیفیت را با رعایت کامل استانداردهای ملی و بین‌المللی عرضه می‌کند.
محصولات این مجموعه علاوه بر کیفیت بالا، با قیمت مناسب و رقابتی ارائه شده و پاسخگوی نیاز پروژه‌های صنعتی و ساختمانی هستند.

برای ثبت سفارش، فقط کافیست با همکاران ما در واحد فروش پتروگرایش در ارتباط باشید و از مشاوره رایگان نیز بهره‌مند شوید.
