اصول کابل کشی در لوله برق: راهنمای کامل برای نصب اصولی و ایمن

اصول کابل‌کشی داخل لوله شامل انتخاب لوله مناسب برای برق کشی و رعایت استانداردها برای جلوگیری از کشیدگی، پیچیدگی و اختلال کابل‌ها است. رعایت این اصول ایمنی را افزایش داده، افت ولتاژ و آسیب مکانیکی را کاهش می‌دهد و طول عمر سیستم برق را تضمین می‌کند.

نکته: استفاده از لوله برق گالوانیزه برای کابل‌کشی ایده‌آل‌تر است. چون مقاومت مکانیکی بالای آن و ویژگی عدم خوردگی بدنه، موجب افزایش ایمنی کابل‌کشی، طول عمر پروژه و کاهش احتمال خسارت خواهد بود. هرچند قیمت لوله برق گالوانیزه در نگاه اول گران‌تر است، اما ایمنی و طول عمر آن، از این کالا، یک انتخاب مقرون بصرفه می‌سازد.

سایز لوله برق برای کابل‌کشی کدام است؟

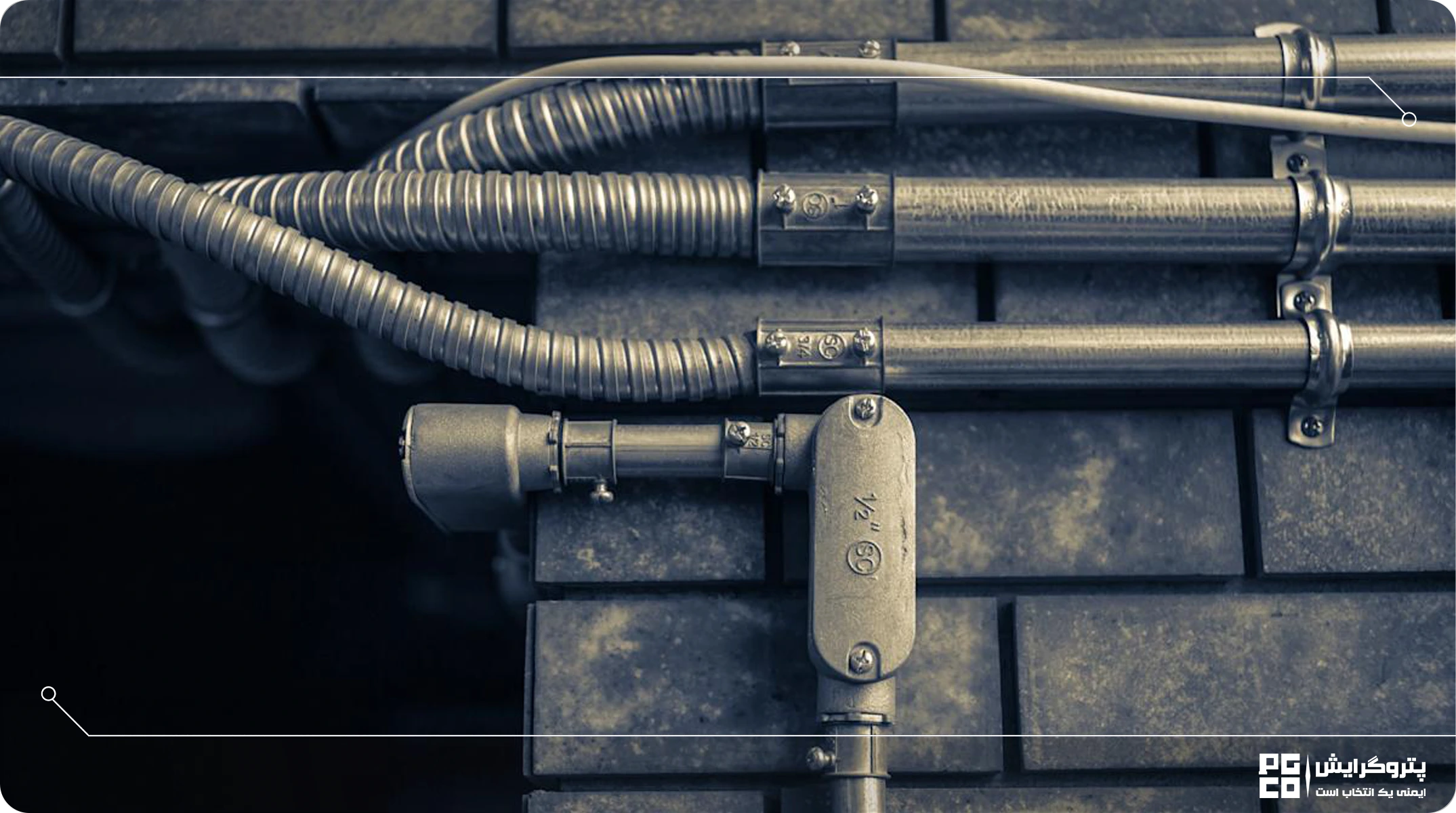

لوله‌های برق (فلزی) در دو گروه PG و کاندوئیت تولید و استفاده می‌شوند. کاندوئیت‌های متریک یا اینچی در گروه لوله گالوانیزه سنگین برق قرار دارند. هر دو گروه توسط بوشن لوله گالوانیزه به هم متصل می‌گردند، اما ویژگی‌های متفاوتی دارد.

1. لوله برق پی جی:  PG13.5, PG16, PG21, PG29, PG36, PG48 (با ضخامت نهایتا 1.5میلی‌متر)
2. لوله کاندوئیت (بر پایه اینچ): از 1.2 اینچ الی 4 اینچ (با ضخامت بیش از 2 میلی‌متر).

• چگونه سایز مناسب لوله را انتخاب کنیم؟

انتخاب سایزمناسب لوله بستگی به نوع نیاز پروژه، مسیر عبوری و حجم کابل بستگی دارد. برای انتخاب سایز مناسب لوله، ابتدا نقشه مسیر، همچنین تعداد و سطح مقطع کابل‌ها و جریان مجاز آنها را بررسی کنید. سپس با توجه به استانداردهای پرشدن لوله و فواصل نصب، لوله‌ای با قطر کافی انتخاب کنید تا کابل‌ها بدون فشار یا خم زیاد در آن قرار گیرند. به عنوان مثال از لوله برق 13.5 برای عبور کابل‌های محدود با قطر کم استفاده می‌شود. اما لوله برق pg21 کابل‌های بیشتری نسبت به لوله برق 16 یا 13.5 از خود عبور می‌دهد.

• جدول راهنمای انتخاب سایز لوله برق برای کابل‌های معمول

رزوه‌زنی لوله برق چه تاثیری در کابل‌کشی از داخل لوله برق دارد؟

1. اتصال محکم‌تر و مطمئن‌تر: رزوه‌زنی در ابتدا و انتهای لوله برق، امکان ایجاد اتصالی ایمن و پایدار را بین لوله‌ها و اجزای دیگر سیستم برق‌کشی فراهم می‌کند. این نوع اتصال، مانع از لغزش، جابجایی یا لرزش لوله‌ها در طول زمان می‌شود و از فشارهای مکانیکی ناخواسته بر کابل‌ها جلوگیری می‌کند. در نتیجه، مسیر کابل‌کشی منظم‌تر، ایمن‌تر و با دوام بیشتری اجرا خواهد شد. گام رزوه‌ها (چه رزوه لوله و چه اتصالات) در این موضوع بسیار مهمند و هر نوع هرزی، اتصال را لق و ناپایدار خواهد کرد.
2. جلوگیری از ورود گرد و غبار و رطوبت: در پروژه‌هایی که در محیط‌های باز یا مرطوب اجرا می‌شوند، رزوه‌زنی لوله برق نقش محافظتی حیاتی دارد. زمانی که رزوه‌ها به‌درستی آب‌بندی شوند، از نفوذ گرد و غبار، بخار و رطوبت به درون مسیر کابل‌کشی جلوگیری می‌شود. این ویژگی باعث افزایش عمر کابل‌ها، پیشگیری از خوردگی داخلی و کاهش احتمال بروز اتصالی‌های خطرناک می‌گردد.
3. کاهش آسیب به کابل‌ها: در عین حال که رزوه‌زنی به استحکام سیستم کمک می‌کند، اجرای غیر استاندارد آن می‌تواند باعث آسیب به کابل‌ها شود. رزوه‌های تیز یا ناقص ممکن است در نقاط اتصال، سبب ساییدگی و فشار اضافی شوند. استفاده از واشرهای محافظ، بوش‌های مخصوص و آب‌بندی دقیق در محل رزوه‌ها، مانع از بروز چنین آسیب‌هایی می‌شود و سلامت کابل‌ها را در بلندمدت حفظ می‌کند.
4. سهولت در نصب و تعمیر: وجود رزوه‌، نصب و جابجایی لوله‌ها را راحت‌تر می‌کند. اگر نیازی به تغییر مسیر یا جابجایی لوله‌ها یا کابل‌ها باشد، رزوه‌ها به شما این امکان را می‌دهند که بدون نیاز به برش یا تغییرات پیچیده، لوله‌ها را باز و بسته کنید.

• آیا لوله برق بدون رزوه هم کاربرد دارد؟

نمی‌توان با قطعیت در این مورد صحبت کرد. گاهی کارفرما و مسئول پروژه، برای کم کردن هزینه و شرایط (مثلا دسترسی به لوله معمولی و دستگاه جوش، این قانون ایمن را می‌شکند. اما امکان بازرسی کابل‌ها، ایمنی پروژه و عملکرد سریع در زمان بحران و خطر را به صفر می‌رساند و خطر، پروژه کابل‌کشی را تهدید خواهد کرد. اما به طور استاندارد میبایست لوله برق حتما رزوه‌کاری باشد و با اتصالات مخصوص به هم بسته شوند.

• استانداردها و مقررات کابل‌کشی داخل لوله

استاندارد ملی و بین‌المللی به شرح زیر است:

استاندارد ملی ایران (ISIRI):

1. o ISIRI 3060: لوله‌های pvc برق
2. o ISIRI 3579: لوله‌های فولادی گالوانیزه

استانداردهای بین‌المللی:

1.  IEC 61386
2.  BS 4568
3.  NFPA 70 / NEC
4.  EN 50086

• مقررات ساختمان مرتبط با لوله‌کشی

1. مبحث 13 مقررات ملی ساختمان (ایران): مربوط به تاسیسات برقی ساختمان و نصب لوله و کابل.
2. مبحث 14 مقررات ملی ساختمان (ایران): ایمنی و حفاظت در برابر آتش. شامل حفاظت کابل‌ها و لوله‌ها.
3. NEC / NFPA 70 (آمریکا): قوانین نصب لوله و کابل در ساختمان‌ها.
4. IEC 60364 (بین‌المللی): نصب ایمن سیستم‌های برق در ساختمان.
5. BS 7671 (انگلستان): مقررات نصب لوله و کابل برق.

• محاسبه افت ولتاژ در سیستم کابل‌کشی

افت ولتاژ برابر است با جریان عبوری ضرب‌در امپدانس مسیر کابل (مجموع مقاومت و راکتانس) و بستگی به طول مسیر و نوع سیستم (تک‌فاز/سه‌فاز) دارد.

فرمول‌های کاربردی (قابل استفاده سریع)

• تک‌فاز (رفت و برگشت):

(𝑅 و 𝑋 بر حسب Ω/متر، L طول مدار به متر، I جریان)

• سه‌فاز سینوسی:

• درصد افت ولتاژ:

نکات ایمنی کابل‌کشی داخل لوله چیست؟

1. لوله را متناسب با قطر کابل انتخاب کنید.
2. خم‌ها را نرم و بدون فشار اجرا کنید.
3. لوله‌ها را با بوشن و بست استاندارد محکم کنید.
4. کابل‌های قوی و ضعیف را جدا عبور دهید.
5. پیش از استفاده، سلامت کابل و اتصالات گالوانیزه برق را چک کنید.

انواع تجهیزات ایمنی و محافظت:

1.  فیوزها و کلیدهای مینیاتوری (MCB)
2. کلیدهای محافظ جان (RCD)
3. فیوزهای حرارتی و مغناطیسی
4. ارت (سیستم اتصال زمین)
5. جعبه فیوز و تابلو توزیع
6. عایق حرارتی و الکتریکی کابل‌ها
7. گلند و بوشن محافظ کابل
8. لوله‌های نسوز یا گالوانیزه برای حفاظت مکانیکی
9. برچسب‌ها و علائم هشدار ایمنی

روش‌های کابل‌کشی داخل لوله کدام است؟

1. کابل‌کشی توکار (داخل دیوار یا کف)
2. کابل‌کشی روکار (روی دیوار یا سقف)
3. کابل‌کشی زیرزمینی با لوله‌های دفنی
4. کابل‌کشی ترکیبی (فلکسیبل و صلب)

• کابل‌کشی روکار و توکار به چه معناست؟

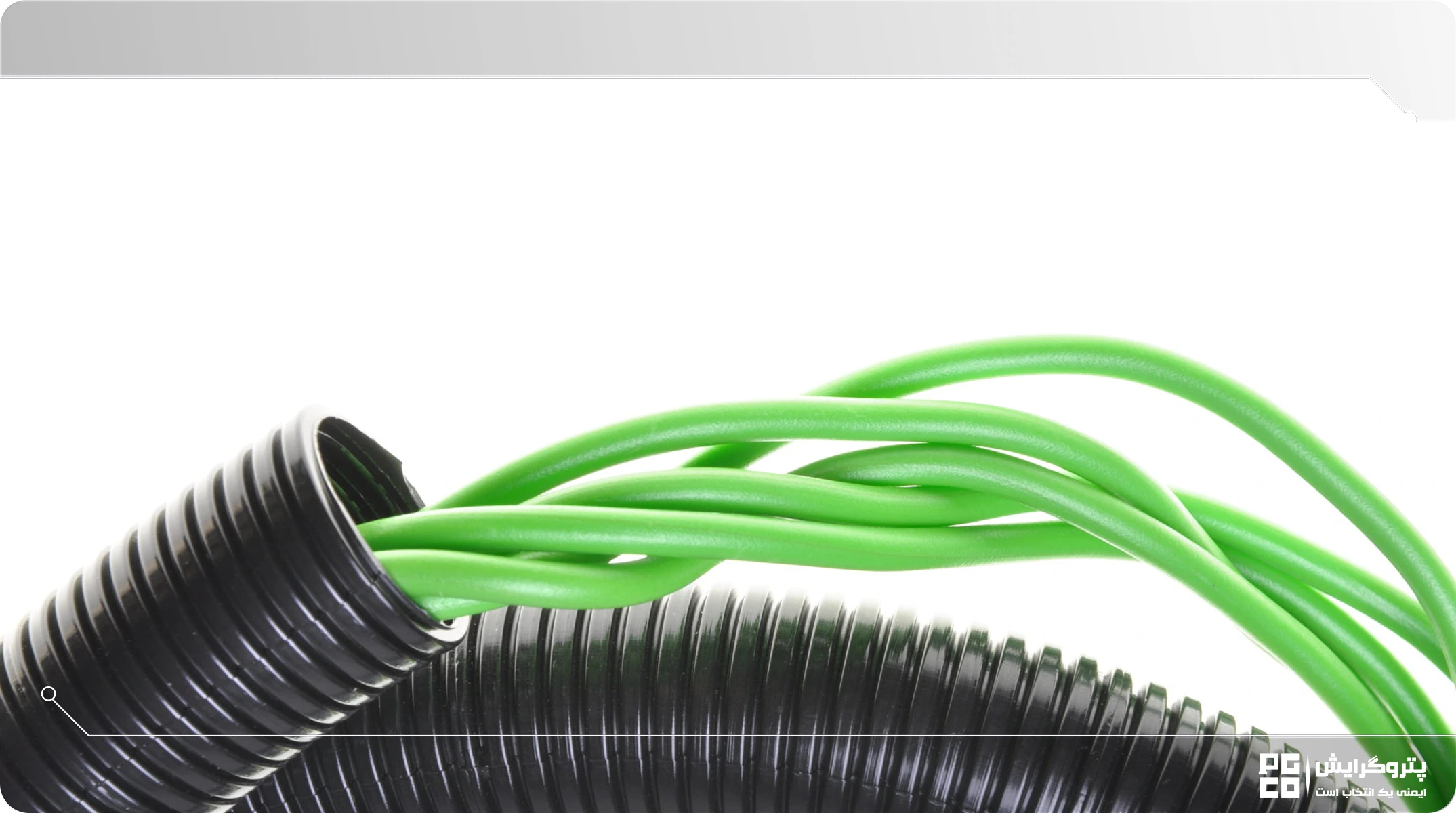

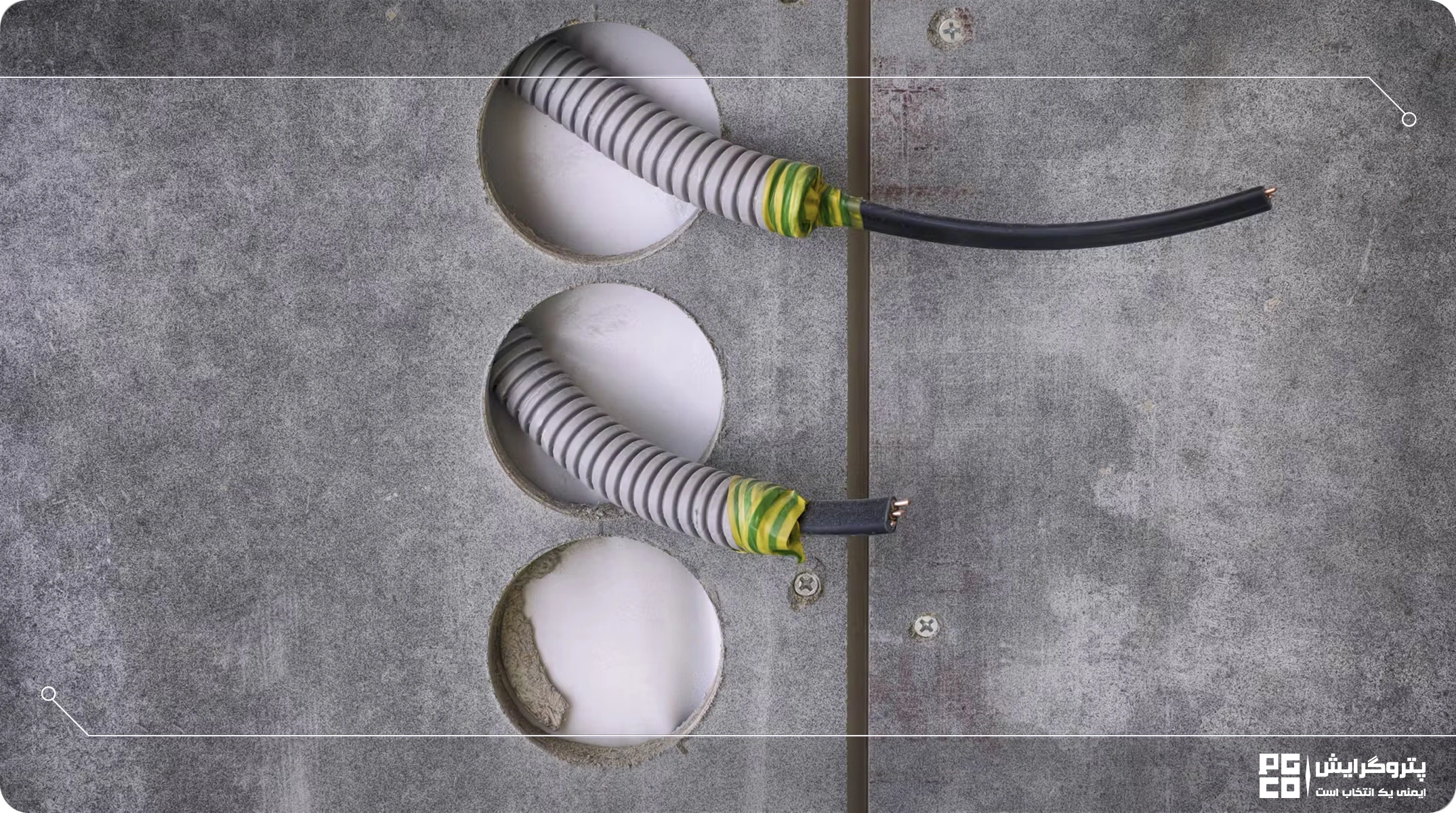

کابل‌کشی توکار: کابل‌کشی توکار یکی از اصلی‌ترین روش‌های لوله کشی برق ساختمان است. در این روش، لوله و کابل‌ها داخل دیوار، سقف یا کف نصب می‌شوند تا ظاهری تمیز و محافظت بیشتری در برابر ضربه و عوامل محیطی داشته باشند. معمولا از لوله خرطومی و لوله فلکسیبل برای کابل‌کشی توکار استفاده می‌شود.

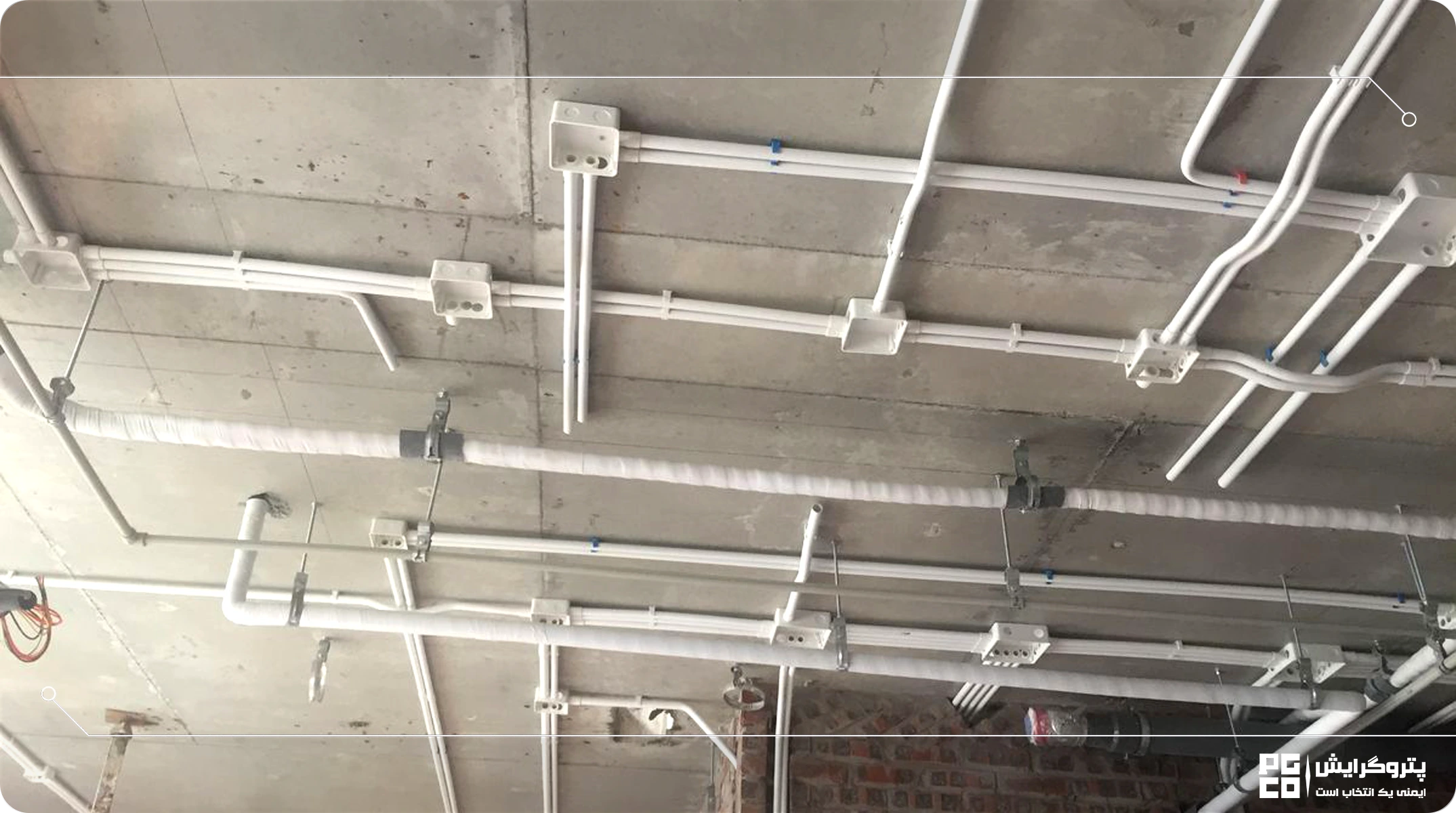

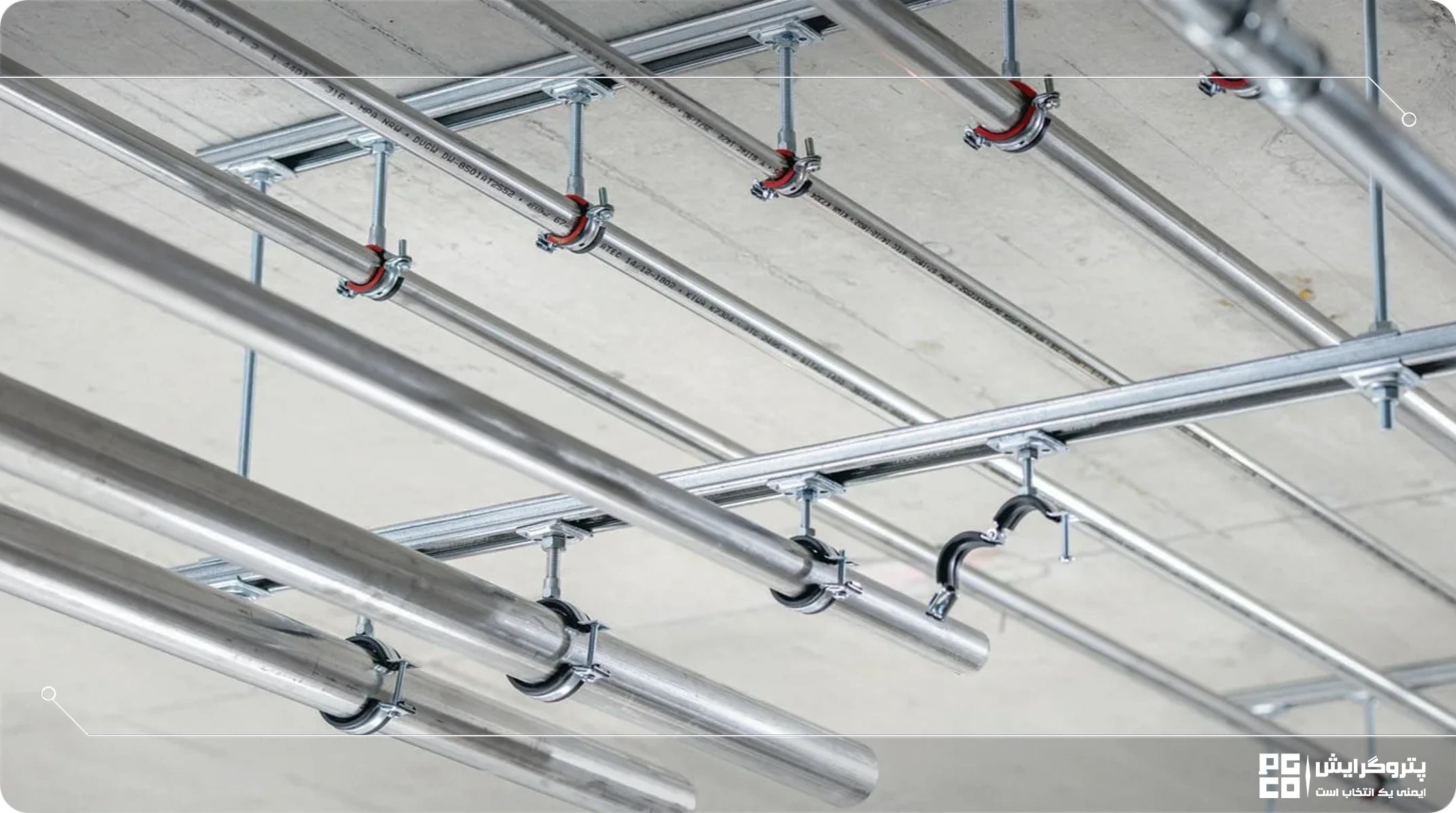

کابل‌کشی روکار: یکی از روش های لوله کشی برق، کابل‌کشی روکار است. در کابل‌کشی روکار، لوله‌ها روی سطح دیوار یا سقف نصب می‌شوند و دسترسی به کابل‌ها آسان‌تر است. این روش برای فضاهای صنعتی یا مکان‌هایی که تغییرات مکرر در سیم‌کشی نیاز است، کاربرد دارد. برخی از افراد کابل‌کشی روکار را بدون لوله برق و محافظ انجام می‌دهند. در این صورت احتمال آسیب‌پذیری کابل‌ها و پاره‌شدن آنها بر اثر عوامل محیطی بسیار بالاست.

• اصول کابل‌کشی سه فاز داخل لوله

1. سه فاز و نول را در یک لوله مشترک قرار دهید تا گرما کاهش یابد.
2. سایز لوله بر اساس مجموع سطح مقطع کابل‌ها انتخاب شود.
3. مسیر کوتاه با خم‌های نرم و حداقل اتصالات باشد.
4. کابل‌ها بدون تحمیل کشش یا فشار از داخل لوله عبور داده شوند.
5. تست اتصال زمین و عایق کابل‌ها را در پایان انجام دهید.

• کابل‌کشی سیستم روشنایی

روش کابل‌کشی توکار داخل لوله سبک گالوانیزه مناسب‌تر است. چون ضمن حفظ زیبایی و نظم فضا، از کابل‌ها در برابر رطوبت، حرارت و آسیب مکانیکی محافظت می‌کند. همچنین امکان تعویض یا توسعه مدار را به‌صورت ایمن و استاندارد فراهم می‌سازد.

• کابل‌کشی کولر و وسایل پرمصرف

از کابل‌کشی مجزا داخل لوله استفاده می‌شود تا تحمل جریان بالا و دفع حرارت بهتر فراهم شود. مسیر باید کوتاه، بدون خم تند و مجهز به سیم ارت و فیوز اختصاصی باشد.

• کابل‌کشی تلفن، شبکه و دیتا

روش‌های رایج شامل لوله برق توکار، روکار یا استفاده از سینی‌کابل در دیتا سنترها است. این روش‌ها کابل‌ها را در برابر ضربه و تداخل الکتریکی محافظت کرده و امکان مدیریت، تغییر مسیر و نگهداری آسان را فراهم می‌کنند. ضمن آنکه خم‌ها باید ملایم و مسیرها از کابل‌های برق جدا باشند.

• کابل‌کشی دوربین مداربسته

از لوله PVC یا فلکسیبل توکار/روکار استفاده کنید تا کابل‌ها در برابر ضربه، رطوبت و نور خورشید محافظت شوند. مسیرها باید کوتاه، با خم‌های ملایم و جدا از کابل‌های برق فشار قوی اجرا شوند تا تداخل الکتریکی ایجاد نشود.

روش‌های تعمیر و نگهداری کابل‌کشی داخل لوله به چه صورت است؟

بازرسی دوره‌ای کابل‌ها و لوله‌ها برای شناسایی ساییدگی، خم‌های تند یا آسیب مکانیکی، تمیزکاری مسیرها و اطمینان از سالم بودن بوشن‌ها و اتصالات، به افزایش ایمنی و طول عمر سیستم کمک می‌کند.

• هزینه و عوامل موثر در برآورد پروژه کابل‌کشی:

برآورد هزینه پروژه کابل‌کشی به عواملی مانند طول مسیر، نوع و سایز کابل‌ها، جنس و قطر لوله، تجهیزات حفاظتی و دسترسی به مسیرها بستگی دارد. برنامه‌ریزی دقیق و انتخاب مصالح استاندارد هزینه‌های نگهداری و افزایش ایمنی سیستم کاهش می‌دهد.

سوالات متداول

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”چه نوع کابل‌هایی برای کابل کشی داخل لوله برق مناسب هستند؟” answer-0=”تمامی کابل‌های هادی را می‌توان از داخل لوله برق عبور داد. شرایط مختلف در این امر بیشتر دخیل اند. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”چه تفاوتی بین کابل‌های NYM و NAYY در کابل کشی داخل لوله برق وجود دارد؟” answer-0=”کابل NYM برای نصب داخل ساختمان و محیط‌های خشک مناسب است و انعطاف‌پذیری بیشتری دارد. در مقابل، کابل NAYY به‌دلیل عایق و روکش ضخیم‌تر، برای محیط‌های مرطوب، زیرزمینی و فضاهای باز استفاده می‌شود. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”چرا باید کابل‌ها را داخل لوله برق نصب کنیم؟” answer-0=”کابل‌ها محل عبور جریان الکتریکی با قدرت و ولتاژهای مختلفند. این ولتاژ‌ها برای موجودات زنده خطرناک و گاهی مرگ‌آفریند. اما تمامی زندگی روزمره و کاری افراد به آنها وابسته است. از این رو برای محافظت از جان تمامی موجودات زنده و حفظ پایداری پروژه کابل‌کشی، محافظت از کابل‌ها الزامی است. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”حداکثر تعداد کابل‌هایی که می‌توان داخل یک لوله برق قرار داد چقدر است؟” answer-0=”بستگی به سایز لوله دارد. به همین دلیل لوله برق در سایزهای مختلف PG و اینچی عرضه می‌شود. برای اطلاعات تکمیلی و نیازسنجی پروژه، با همکاران ما در تماس باشید. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”آیا لوله‌های PVC برای کابل کشی برق مناسب هستند؟” answer-0=”استفاده از لوله‌های برق PVC بلامانع است، اما طول عمر این گروه از لوله‌ها نسبت به لوله گالوانیزه بسیار کمتر است و در شرایط سخت دوام کمتری دارد. بنابراین برای محیط‌های خشن و پر تنش، توصیه نمی‌شود. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”مراحل اصلی نصب کابل داخل لوله برق چیست؟” answer-0=”مراحل اصلی نصب کابل داخل لوله برق شامل نصب و جاگیری لوله برق در مسیر تعیین شده، عبور سیم یا فنر از لوله، بستن کابل‌ها به فنر و کشیدن آن‌ها تا خروجی لوله است. در پایان نیز کابل‌ها مرتب‌سازی، برچسب‌گذاری و به جعبه تقسیم یا تابلو برق متصل می‌شوند. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”چه نکاتی باید در انتخاب قطر لوله برای کابل کشی در نظر گرفته شود؟” answer-0=”در انتخاب قطر لوله برق باید تعداد و قطر کابل‌ها، نوع عایق و امکان تهویه حرارتی در نظر گرفته شود. همچنین باید فضایی برای عبور آسان و افزودن کابل‌های احتمالی در آینده باقی بماند. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”آیا لوله‌های فلزی برای کابل کشی برق امن‌تر از لوله‌های پلاستیکی هستند؟” answer-0=”بله. چون مقاومت مکانیکی بالاتری دارند برای کابل‌کشی در محیط‌های پر تردد و خشن، گزینه بهتری خواهند بود. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”چه لوله‌ای برای کابل کشی برق داخل ساختمان بهتر است؟” answer-0=”استفاده از لوله برق خرطومی یا فلکسیبل برای لوله‌کشی داخل دیوار انتخاب رایجی است. در صورت رطوبت بالا و احتمال خطر نشت از لوله PVC نیز می‌توان در برخی مواقع استفاده کرد. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”آیا کابل کشی برق داخل لوله به افزایش ایمنی کمک می‌کند؟” answer-0=”بله. کابل‌های، هادی جریان الکتریکی با فشارهای مختلفند و البته قابلیت پاره شدن دارند. لوله برق مانند یک سپر، از کابل‌ها در برابر حوادث محیطی مثل تماس با آب (مثلا باران) تماس ناگهانی افراد با آنها، قطع شدن توسط جسم تیز یا حیوانات جونده جلوگیری می‌کند. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”چگونه می‌توان از ورود آب یا رطوبت به داخل لوله‌های برق جلوگیری کرد؟” answer-0=”برای جلوگیری از ورود آب یا رطوبت به داخل لوله‌های برق، باید از اتصالات و گلندهای ضدآب استفاده شود و درزهای بین لوله‌ها کاملا آب‌بندی شوند. همچنین، شیب مسیر لوله‌کشی باید به‌گونه‌ای طراحی شود که آب درون آن جمع نشود. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”در هنگام کابل کشی داخل لوله برق، چه فاصله‌ای باید بین کابل‌ها و دیوار یا سقف رعایت شود؟” answer-0=”در هنگام کابل‌کشی داخل لوله برق، باید حداقل ۲ تا ۳ سانتی‌متر فاصله بین لوله و دیوار یا سقف رعایت شود تا از فشار، آسیب یا انتقال حرارت جلوگیری شود. این فاصله همچنین دسترسی و تهویه مناسب کابل‌ها را فراهم می‌کند.” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”آیا امکان استفاده از لوله برق برای کابل‌های مخابراتی و شبکه وجود دارد؟” answer-0=”بله، می‌توان از لوله برق برای عبور کابل‌های مخابراتی و شبکه استفاده کرد، اما باید مسیر آن از کابل‌های برق جدا باشد تا از تداخل الکترومغناطیسی و آسیب به سیگنال‌ها جلوگیری شود ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”چگونه می‌توان کابل‌ها را داخل لوله برق به‌صورت منظم و مرتب مرتب کرد؟” answer-0=”بله. حتی میتوان از دسته از کابل را با بست مخصوص به هم گروه‌بندی کرد. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”آیا نصب کابل برق داخل لوله نیاز به مجوز دارد؟” answer-0=”در ساختمان‌های مسکونی معمولاً نصب کابل برق داخل لوله نیاز به مجوز خاصی ندارد، اما باید مطابق با مبحث ۱۳ مقررات ملی ساختمان انجام شود. در پروژه‌های صنعتی یا عمومی، اجرای آن باید زیر نظر ناظر تأسیسات برق باشد. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”چه نوع لوله‌ای برای نصب کابل برق در فضای خارجی مناسب است؟” answer-0=”استفاده از لوله برق گالوانیزه برای محیط‌های غیر مسقف و فضاهای خارجی، نوعی ضرورت است. این لوله‌ها نسبت به تغییرات دمایی و تنش‌های محیطی، مقاومت بسیار بالایی دارند. طول عمر آنها بسیار بالاست و از کابل‌ها در برابر تهدیدات محیط خارجی محافظت می‌کنند. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”آیا می‌توان از لوله‌های برق برای نصب کابل‌های فشار ضعیف استفاده کرد؟” answer-0=”بله، لوله‌های برق برای عبور کابل‌های فشار ضعیف مانند تلفن، شبکه یا سیستم اعلام حریق مناسب هستند، به‌شرط آن‌که از مسیر کابل‌های فشار قوی جدا نصب شوند تا تداخل یا آسیب الکتریکی ایجاد نشود. ” image-0=”” count=”1″ html=”true”]

[saswp_tiny_multiple_faq headline-0=”h4″ question-0=”آیا در صورت نیاز به تعمیر یا تغییر مسیر کابل، لوله‌های برق به راحتی قابل دسترسی هستند؟” answer-0=”در صورت اجرای صحیح لوله‌کشی، لوله‌های برق معمولا از طریق جعبه‌های تقسیم یا دریچه‌های دسترسی قابل تعمیر و تغییر مسیر هستند. اما اگر لوله‌ها در بتن یا دیوار مدفون شده باشند، دسترسی به آن‌ها دشوارتر می‌شود. ” image-0=”” count=”1″ html=”true”]
