روش اتصال لولههای گالوانیزه برق: رزوهای، فلنج، کوپلینگ
- بدون دیدگاه
- زمان مطالعه: 8 دقیقه
فهرست مطالب
انواع روشهای رزوهای یا کوپلینگ و فلنج جهت اتصال لولههای گالوانیزه برق تعریف میشود که امکان برقراری مسیرهای مستحکم، دقیق و ایمن برای عبور کابلها را در لولهکشی برق ساختمان یا پروژههای مختلف صنعتی فراهم میکند. روش رزوهای برای اتصالات محکم و قابل تفکیک، فلنج برای اتصال قطعات سنگین یا صفحات طولانی و کوپلینگ برای پیوند سریع و بدون نیاز به ابزار پیچیده استفاده میشود. انتخاب روش و لوله مناسب برای برق کشی اهمیت بالایی در پایداری مکانیکی، مقاومت در برابر فشار و حفاظت از کابلها دارد.
مقایسه روشهای اتصال لوله گالوانیزه برق
- اتصال رزوهای: سادهترین و سریعترین روش اتصال است که لولهها را از طریق کوپلینگ استاندارد یا بوشن به هم متصل میکند. در این روش، لولهها با ایجاد رزوه دقیق روی سر آنها و به واسطه اتصالات رزوهای (مثل بوشن) به هم متصل میشوند. لولهها و اتصالات به واسطه رزوه مارپیچ، به هم پیچ میشوند. این نوع اتصال از استحکام مکانیکی بالا و آببندی مناسب برخوردار است، دسترسی به کابلها راحتتر است و امکان تفکیک و تعمیرات احتمالی آینده را فراهم میکند. از طرفی نصب لوله با روش رزوه یا کوپلینگ موجب افزایش طول عمر لوله گالوانیزه برق میگردد.
- اتصال فلنجی: اتصال فلنجی،یکی دیگر از روشها و تکنیکهای لولهکشی برق است. در این روش، لولهها توسط فلنج و پیچومهره به یکدیگر متصل میشوند. این روش برای مسیرهای طولانی، لولههای بزرگ و اتصالات با بار مکانیکی سنگین، همچنین پروژههای صنعتی بزرگ ایدهآل است. اتصال فلنچی مقاومت بالایی در برابر نیروهای جانبی دارد. هرچند هزینه تجهیزات و زمان نصب آن نسبت به رزوهای یا کوپلینگ بیشتر است.
در مجموع، انتخاب روش اتصال باید بر اساس شرایط مکانیکی، طول مسیر، نیاز به جداسازی و سرعت نصب تعیین شود تا هم امنیت کابلها تامین شود و هم بهرهوری پروژه افزایش یابد.
جدول مقایسه اتصال رزوهای لوله گالوانیزه برق با اتصال فلنجی لوله گالوانیزه برق
| معیار مقایسه | اتصال رزوهای | اتصال فلنجی |
| روش اتصال | ایجاد رزوه روی سر لوله و پیچاندن لولهها به هم | اتصال با فلنج و پیچومهره روی انتهای لولهها |
| استحکام مکانیکی | بالا، مناسب برای مسیرهای کوتاه تا متوسط و فشار معمولی | بسیار بالا، مناسب مسیرهای طولانی و بارهای مکانیکی سنگین |
| امکان جداسازی و تعمیرات | آسان، امکان باز و بسته کردن برای تعمیر و نگهداری | محدود، نیاز به باز کردن پیچها و تجهیزات بیشتر |
| سرعت نصب | متوسط، نیازمند ابزار تخصصی | پایینتر، نصب زمانبر و نیازمند تجهیزات سنگینتر |
| هزینه تجهیزات و اجرا | متوسط | بالاتر به دلیل فلنج و پیچومهره اضافی |
| کاربرد پیشنهادی | پروژههای صنعتی و ساختمانی با فشار معمولی و نیاز به تعمیرات دورهای | مسیرهای طولانی، صنعتی یا مکانهایی با فشار مکانیکی بالا و بارگذاری سنگین |
- نکته اول: قیمت لوله گالوانیزه برق رزوهای به علت هزینههای فرایند رزوهزنی گرانتر از قیمت لوله و اتصالات فلنجی است. اما مقاومت نصب بهتر و راحتتری دارد. از طرفی طبق اصول کابل کشی در لوله برق، استفاده از فلنج برای لولههای برق سایز کوچک توصیه نمیشود. نصب پیچیده و زمانبری نیز دارد. همچنین بستن فلنج میتواند منجر به ایجاد خراش و از بین رفتن پوشش گالوانیزه لوله برق گردد. از این رو معمولا توصیه نمیشود.
- نکته دوم: هزینه خمکاری لوله گالوانیزه برق در نوع روش نصب تاثیرگذار نیست.

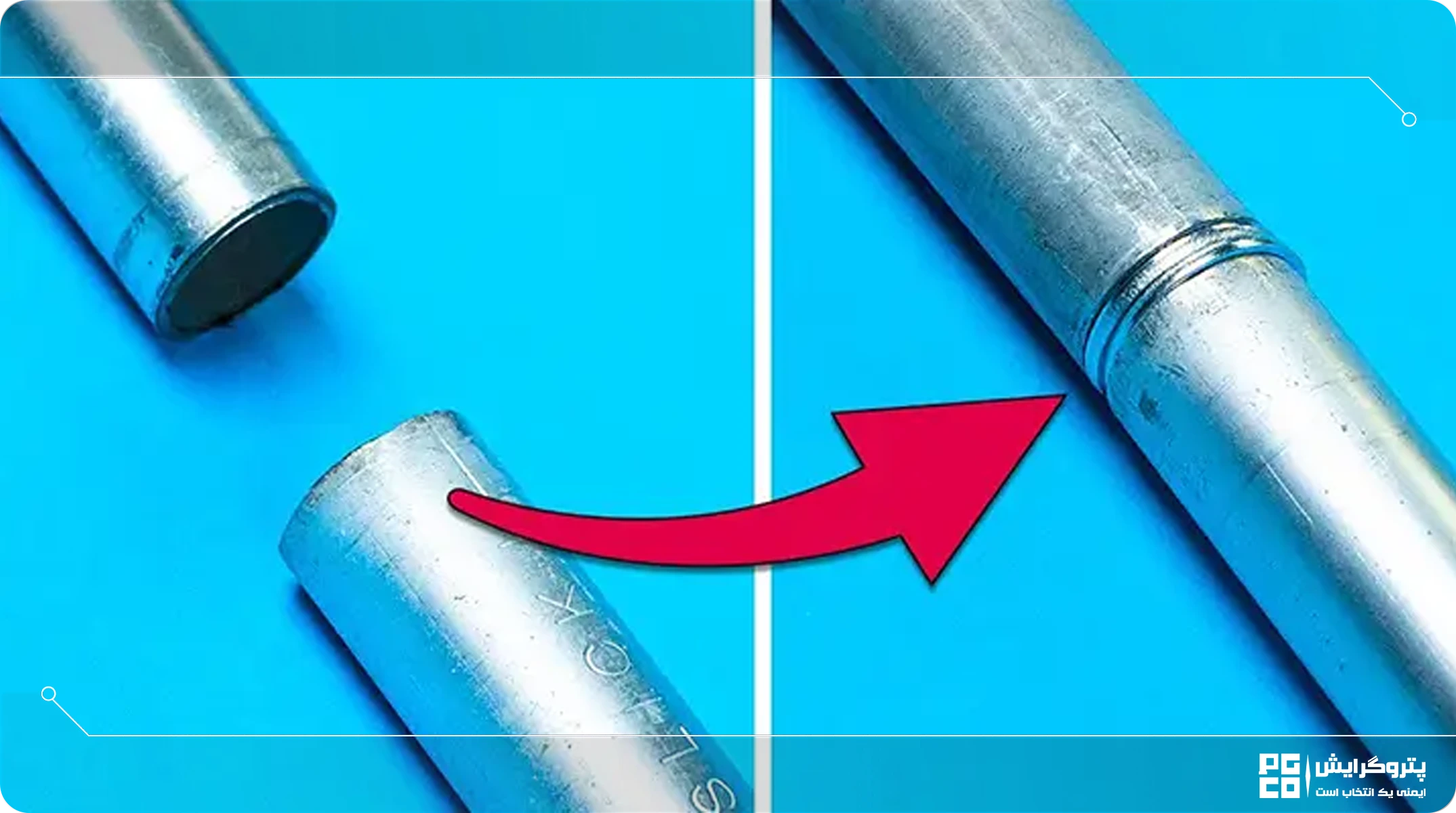

آموزش مراحل اتصال رزوهای لوله گالوانیزه برق
- مرحله اول؛ آمادهسازی سر لوله: ابتدا انتهای لوله گالوانیزه صافبر شده و پلیسهگیری میشود تا سطح تماس یکنواخت باشد. سپس طبق اصول و استانداردهای لوله کشی برق، حدود ۲ تا ۳ سانتیمتر از سر لوله داخل دستگاه حدیده قرار میگیرد تا رزوه خارجی مارپیچ با عمق و گام استاندارد ایجاد شود؛ رزوه ناقص یا کمعمق باعث کاهش درگیری مکانیکی و احتمال هرز شدن اتصال خواهد شد.
- مرحله دوم؛ کنترل کیفیت رزوه: پس از رزوهزنی، یکنواختی مارپیچ، تیز نبودن لبهها و پیوستگی رزوه بررسی میشود. رزوه باید بدون شکستگی بوده و امکان ورود روان به کوپلینگ را فراهم کند، بدون آنکه لق یا بیش از حد سفت باشد.
- مرحله سوم؛ آمادهسازی کوپلینگ (بوشن): کوپلینگ دارای رزوه داخلی مارپیچ استاندارد است و باید تمیز، بدون خوردگی و همراستا با محور لوله باشد تا درگیری رزوهها بهصورت کامل انجام شود.
- مرحله چهارم؛ آببندی اولیه رزوهها: روی رزوه خارجی لوله، نوار تفلون یا کنف آغشته به خمیر آببندی در جهت پیچش رزوهها پیچیده میشود تا فواصل میکروسکوپی بین رزوهها پر شده و از نفوذ رطوبت جلوگیری شود.
- مرحله پنجم؛ بستن اتصال رزوهای: سر لوله داخل کوپلینگ قرار گرفته و در جهت مخالف پیچانده میشود تا رزوههای خارجی لوله داخل رزوههای داخلی کوپلینگ حرکت کرده و مانند پیچ و مهره در هم قفل شوند. بستن تا حد تماس کامل رزوهها انجام میشود، بدون اعمال گشتاور بیشازحد که موجب هرز شدن رزوه گردد.
- مرحله ششم؛ کنترل نهایی اتصال: در پایان، استحکام مکانیکی، همراستایی لولهها و آببندی اتصال بررسی میشود تا اتصال رزوهای از نظر مکانیکی پایدار و از نظر الکتریکی ایمن باشد.
نکته: سایز لوله تفاوتی در روند روش نصب ایجاد نمیکند. به عنوان مثال روش نصب لوله برق پی جی 13.5 با لوله برق پی جی 16 و لوله برق PG48 گالوانیزه یکی است.
-
روش حدیدهکاری و رزوهزنی اتصال لوله گالوانیزه برق
برای رزوه زنی لوله برق، ابتدا سر لوله به اندازه حدود ۳ تا ۵ سانتیمتر وارد دستگاه رزوهزنی (حدیدهکاری) میشود تا رزوه استاندارد و یکنواخت ایجاد گردد. رزوهها باید به صورت مارپیچ دقیق و با عمق مناسب بر روی سطح خارجی لوله تراشیده شوند، زیرا عمق رزوه و زاویه مارپیچ به صورت مستقیم بر استحکام مکانیکی اتصال و عدم لق شدن لولهها تاثیر دارد. رعایت هممحوری لولهها در این مرحله باعث میشود که کوپلینگ یا بوشن به راحتی و بدون فشار اضافی نصب شود.
-
نحوه آببندی اتصال رزوهای لوله گالوانیزه برق (تفلون/کنف)
برای جلوگیری از نفوذ رطوبت و گرد و غبار، قبل از نصب کوپلینگ روی رزوههای لوله، از نوار تفلون یا کنف آغشته به خمیر آببندی استفاده میشود. این مواد درون رزوهها پر شده و با چرخاندن کوپلینگ، یک اتصال کاملاً آببند و مقاوم در برابر خوردگی ایجاد میکنند. رعایت دقیق پیچش نوار و فشار مناسب هنگام بستن، کلید ایجاد اتصال ایمن و طولانیمدت است.
-
رفع نشتی در اتصال رزوهای لوله گالوانیزه برق
بررسی نشتی به جهت عدم نشت آب و رطوبت (مثلا آب باران) به داخل لوله برق و تماس آن با کابلهای برق هادی جریان الکتریکی است. آب رسانای جریان الکتریکی است و در مجاورت کابلها، عاملی برای ایجاد اتصالات برقی، انفجار و آتشسوزی خواهد بود.
ابتدا اتصال باز و رزوهها و مواد آببندی بررسی میشوند. سپس با استفاده از مواد آببندی استاندارد و رعایت تراز لولهها مجددا اتصال بسته میشود. اغلب پس از بستن، تست فشار یا بررسی مسیر کابلها انجام میشود تا از چفت کامل رزوهها و آببندی مطمئن و ایمنی سیستم اطمینان حاصل گردد.
آموزش مراحل اتصال فلنجی لوله گالوانیزه برق
- مرحله اول؛ آمادهسازی سر لوله و نصب فلنج: ابتدا سر لوله گالوانیزه بهصورت کاملا عمود و صاف برش داده میشود تا سطح تماس یکنواخت با فلنج ایجاد گردد. سپس فلنج به یکی از روشهای استاندارد (جوشکاری یا اتصال رزوهای به بوشن فلنجدار) روی انتهای لوله نصب میشود. تراز بودن فلنج نسبت به محور لوله اهمیت بالایی دارد، زیرا هرگونه انحراف باعث عدم همراستایی پیچها و کاهش کیفیت آببندی اتصال خواهد شد.
- مرحله دوم؛ همراستاسازی دو فلنج مقابل هم: پس از نصب فلنجها روی دو سر لوله، آنها باید بهگونهای در مقابل یکدیگر قرار گیرند که سوراخهای پیچ کاملا هممحور و در یک راستا باشند. در این مرحله، کنترل فاصله بین فلنجها ضروری است تا فضای کافی برای قرارگیری گسکت (واشر آببندی) فراهم شود. رعایت همراستایی از ایجاد تنش موضعی روی پیچها و بدنه لوله جلوگیری میکند.
- مرحله سوم؛ نصب گسکت (واشر آببندی): در فاصله بین دو فلنج، گسکت مناسب با جنس مقاوم در برابر رطوبت، روغن و عوامل محیطی قرار داده میشود. این قطعه نقش کلیدی در آببندی اتصال و جلوگیری از نفوذ رطوبت، گرد و غبار یا بخارات صنعتی به داخل مسیر کابلها دارد. انتخاب ضخامت مناسب گسکت باعث توزیع یکنواخت فشار روی سطح فلنجها و افزایش عمر اتصال میشود.
- مرحله چهارم؛ بستن پیچ و مهرهها به روش ضربدر: پیچ و مهرهها باید بهصورت ضربدری و مرحلهای بسته شوند تا فشار بهطور یکنواخت روی سطح فلنج توزیع گردد. سفت کردن نامتقارن پیچها میتواند باعث تاب برداشتن فلنج، له شدن نامتوازن گسکت و افت آببندی اتصال شود. در پروژههای صنعتی، استفاده از آچار ترکمتر برای اعمال گشتاور استاندارد توصیه میشود.
- مرحله پنجم؛ کنترل نهایی و تست اتصال: پس از بستن کامل اتصال، وضعیت تراز لولهها، میزان چفت شدن فلنجها و عدم بیرونزدگی گسکت بررسی میشود. سپس اتصال از نظر نفوذ رطوبت، لرزشپذیری و استحکام مکانیکی کنترل میگردد تا اطمینان حاصل شود مسیر لولهکشی برق مطابق الزامات فنی و ایمنی اجرا شده است.
-
نحوه گسکت و آببندی اتصال فلنجی لوله گالوانیزه برق
در اتصال فلنجی لولههای گالوانیزه برق، ابتدا یک گسکت با جنس مناسب (لاستیکی، فایبری یا تفلونی) متناسب با قطر فلنج و شرایط محیطی بین دو فلنج قرار داده میشود تا سطح تماس کاملا پوشش داده شود. گسکت باید کاملا هممرکز با سوراخهای پیچ قرار گیرد تا در هنگام بستن، دچار برش یا جابهجایی نشود.
پس از قرارگیری گسکت، پیچها بهصورت ضربدری و مرحلهای سفت میشوند تا فشار به شکل یکنواخت روی سطح فلنج توزیع گردد. این روش باعث میشود گسکت بهطور یکنواخت فشرده شده و یک آببندی پایدار، مقاوم در برابر رطوبت، گردوغبار و لرزشهای مکانیکی ایجاد شود که ایمنی مسیر کابلها را در بلندمدت تضمین میکند.
-
نکات ایمنی و سفتکاری اتصال فلنجی لوله گالوانیزه برق
- قبل از نصب، از تمیزی سطح فلنجها و سالم بودن گسکت اطمینان حاصل نمایید.
- پیچها باید بهصورت ضربدری و مرحلهای سفت شوند تا فشار یکنواخت روی گسکت توزیع گردد.
- از گشتاور استاندارد توصیهشده سازنده استفاده کنید؛ سفتکاری بیشازحد باعث لهشدن گسکت و نشتی میشود.
- همراستایی محور لولهها را کنترل کنید تا از تنش مکانیکی و ترک در فلنج جلوگیری گردد.
- پس از نصب، اتصال از نظر آببندی، لرزش و استحکام مکانیکی بازبینی نهایی شود.
اصلیترین ابزار و چکلیست اجرای اتصال لوله گالوانیزه برق کدام است؟
ابزار موردنیاز:
- حدیده دستی یا برقی با لقمه سایز استاندارد لوله
- آچار لولهگیر و آچار تخت/رینگی متناسب با کوپلینگ یا فلنج
- روغن رزوهکاری برای کاهش سایش و افزایش دقت رزوه
- نوار تفلون یا کنف + خمیر آببندی
- پیچ و مهره استاندارد مناسب برای بستن فلنجها
- گشتاورسنج (در اتصالات فلنجی)
- برس سیمی و دستمال تمیزکاری رزوهها
- متر، تراز و ابزار برش لوله
چکلیست اجرایی:
- بررسی نقشه و مسیر عبور لولهها و اطمینان از رعایت نکات ایمنی در طراحی و محاسبات لولهکشی برق
- بررسی سلامت پوشش گالوانیزه و عدم لهشدگی سر لوله
- کنترل طول و گام رزوه مطابق استاندارد قبل از اتصال
- تمیزکاری کامل رزوههای خارجی لوله و رزوه داخلی کوپلینگ
- اجرای صحیح آببندی قبل از بستن نهایی اتصال
- سفتکاری یکنواخت و بدون اعمال نیروی بیشازحد
- تست نهایی اتصال از نظر استحکام مکانیکی و عدم نشتی

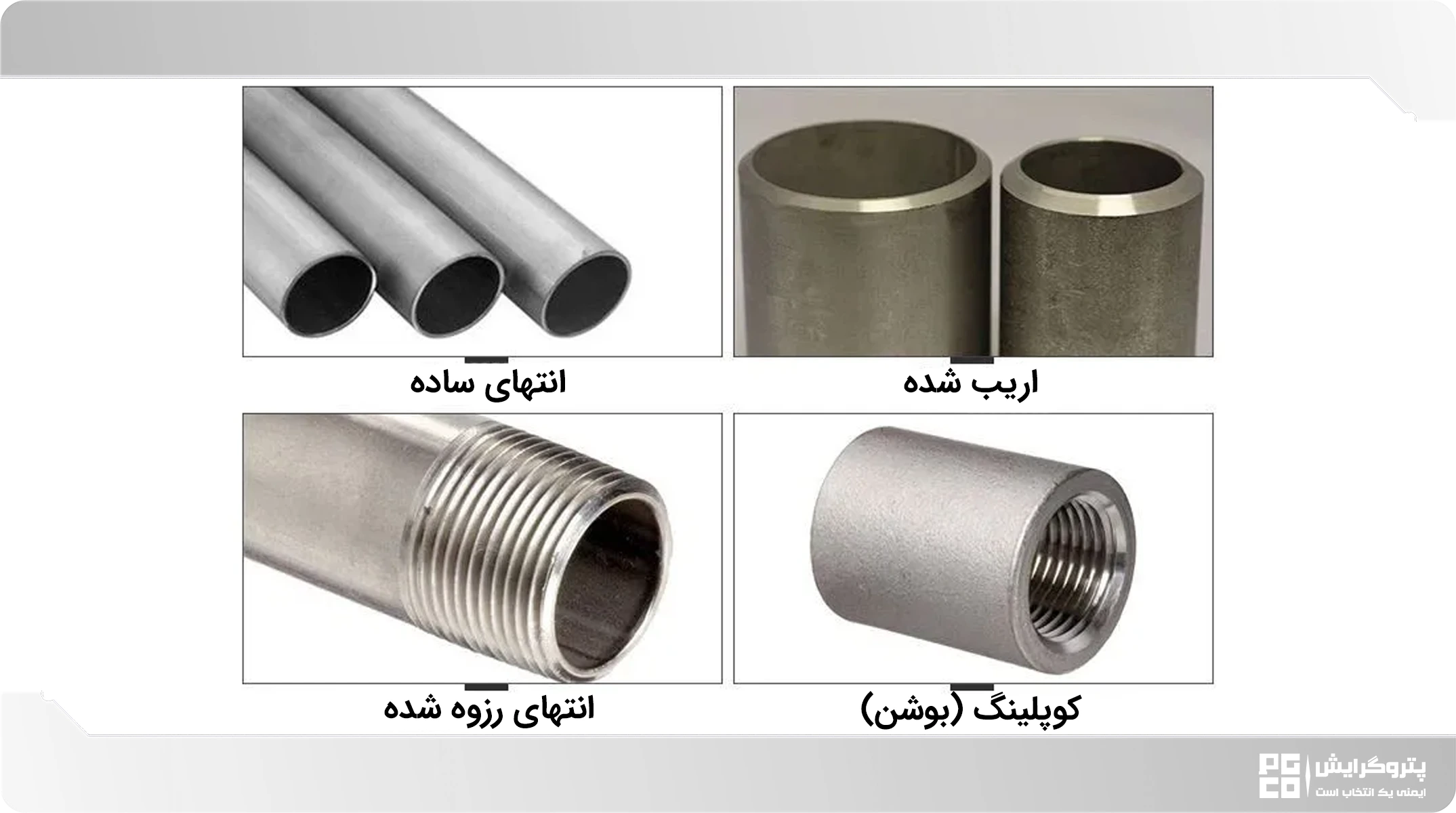

چکلیست کنترل کیفیت اتصال لوله گالوانیزه برق
- بررسی یکنواختی و سلامت رزوهها (عدم هرزشدگی، لبپریدگی یا قطعشدگی مارپیچ)
- کنترل تطابق طول رزوه و گام آن با استاندارد سایز لوله و کوپلینگ
- اطمینان از تمیز بودن رزوههای داخلی و خارجی قبل از آببندی
- بررسی اجرای صحیح تفلون یا کنف بدون تجمع اضافی در دهانه اتصال
- کنترل سفتکاری تا حد قفلشدگی کامل بدون اعمال تنش بیشازحد به بدنه لوله
- بررسی هممحوری لولهها و عدم ایجاد زاویه یا تنش در محل اتصال
- تست نهایی اتصال از نظر استحکام مکانیکی و عدم نشتی هوا یا رطوبت
- کنترل عدم آسیب به پوشش گالوانیزه در محل رزوه (جلوگیری از شروع خوردگی موضعی)
- بررسی عمق درگیری رزوهها داخل کوپلینگ (حداقل درگیری مؤثر طبق استاندارد)
نکات و مشکلات رایج در لولهکشی برق ساختمان کدام است؟
در اجرای لولهکشی برق ساختمان، رعایت نکات و مشکلات رایج در لولهکشی برق ساختمان اهمیت بالایی دارد تا مسیر کابلها ایمن، بادوام و قابل نگهداری باشد. از جمله نکات کلیدی میتوان به انتخاب سایز مناسب لوله، اجرای صحیح خمها با شعاع استاندارد، همراستایی لولهها و استفاده از اتصالات استاندارد اشاره کرد.
از مشکلات رایج میتوان به رزوهکاری یا اتصال ضعیف لولهها، لهشدگی در محل خمها، گیرکردن سیمها به دلیل زبری داخلی یا رزوه ناقص، نفوذ رطوبت و شلشدن اتصالات در اثر ارتعاش یا نشست سازه اشاره کرد. رعایت این نکات ضمن افزایش عمر مفید کابلها، از خطرات اتصال کوتاه، اختلال در عملکرد سیستم برق و کاهش ایمنی ساختمان جلوگیری میکند.
