لوله PG21 چیست؟ کاربردها و مزایای آن در صنعت

لوله‌های برق PG21، یکی از سایزهای پر مصرف‌ لوله‌های برقی است که با استاندارد PG تولید می‌شود. این گروه از لوله‌ها از لوله برق PG16 بزرگ‌ترند و تعداد کابل بیشتری را از خود عبور می‌دهند. اصطلاح PG21 به مشخصات ابعادی و استاندارد خاص این نوع لوله‌ها اشاره دارد. عبارت PG نشان‌دهنده استانداردی است که سایز و گام رزوه لوله‌های برق را تعریف می‌کند. لوله‌های برق PG21 بعد از لوله برق PG13.5 و لوله برق PG16 در گروه لوله‌های PG سبک قرار می‌گیرد.

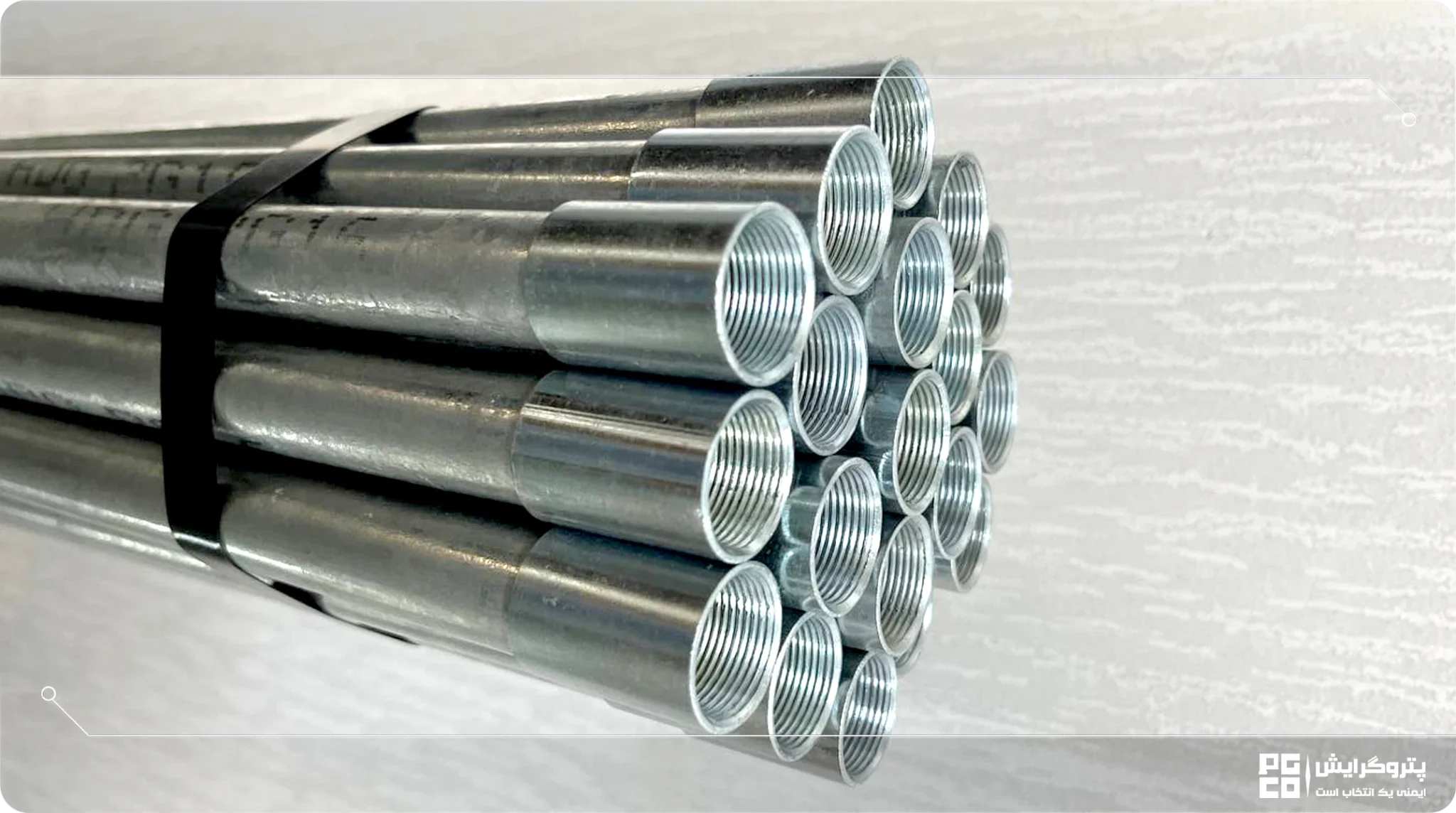

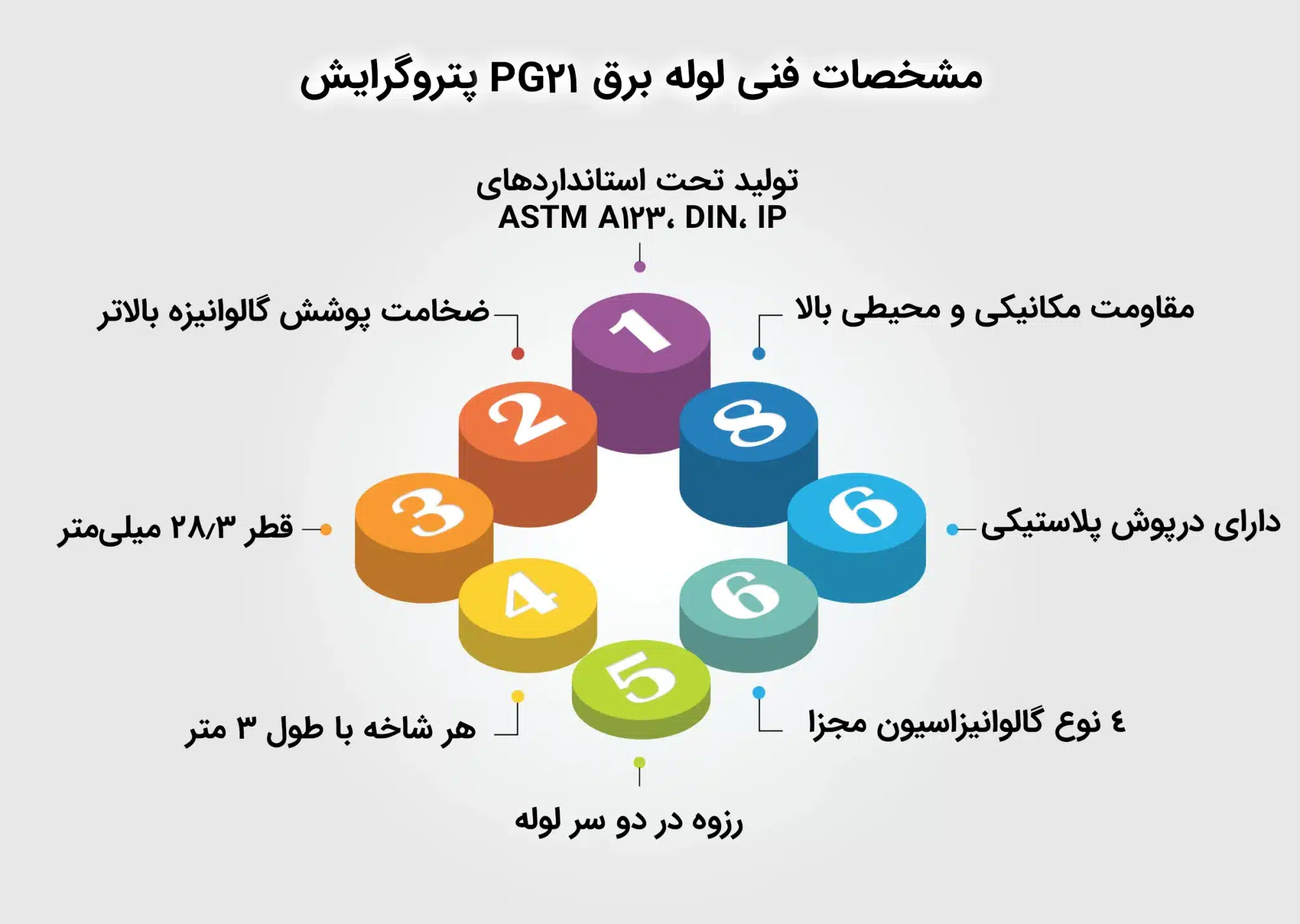

مشخصات فنی لوله برق PG21 پتروگرایش

• هنگام خرید لوله برق توجه کنید که لوله‌های برق PG21 در شرکت پتروگرایش تحت برند PGCO تولید می‌شوند.
• قطر لوله‌های PG21 با قطر 28.3 میلی‌متر تولید می‌شوند، اما ضخامت آنها نسبت به جنس بدنه و نوع فرآیند گالوانیزه متفاوت است. به‌ عنوان نمونه، ضخامت این لوله‌ها با گالوانیزه گرم و عمقی داغ بین 1.20 تا 1.50 میلی‌متر متغیر است، درحالی‌که در گالوانیزه گرم سبک، ضخامت آن به حدود 1 میلی‌متر می‌رسد.
• در فرآیند تولید لوله برق PG21 توسط پتروگرایش، ضخامت پوشش گالوانیزه با تلورانس 80 تا 110 میکرون در نظر گرفته می‌شود. این مقدار در مقایسه با ضخامت 70 تا 80 میکرون در برندهای دیگر، مقاومت بیشتری در برابر رطوبت و ضربه به محصول می‌بخشد.
• هر دو سر لوله، رزوه‌دار است. این رزوه‌ها با دقت بالا و بدون نقص طراحی شده‌اند، که نصب آنها را سریع‌تر و مقرون‌به‌صرفه‌تر می‌کند.
• هر شاخه از لوله PG21 با طول‌ 3 متر عرضه می‌شود. اما فروش آنها به صورت متریک است.

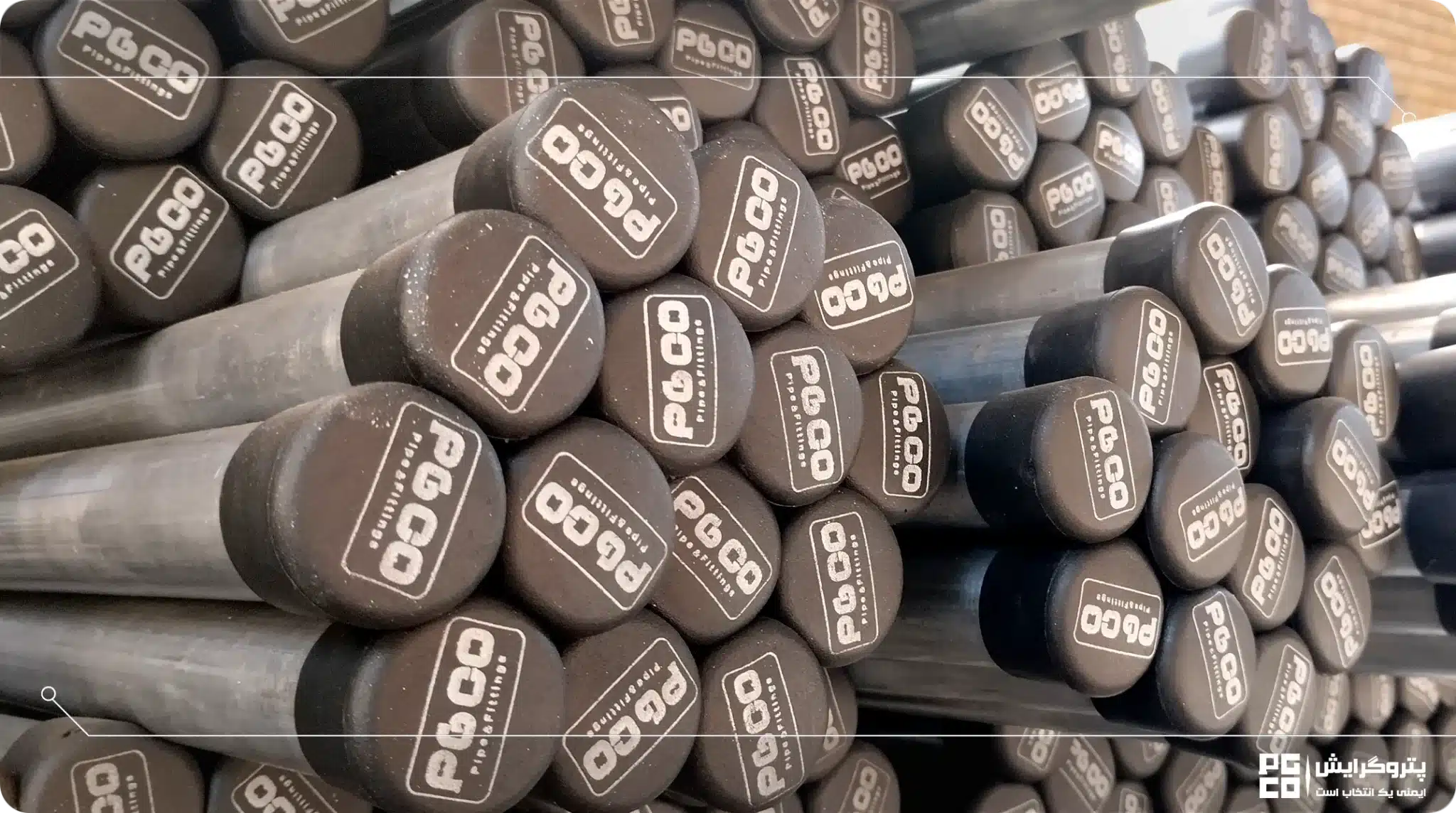

• برای حفاظت از رزوه‌های لوله برق PG21 در زمان حمل‌ونقل یا استفاده در پروژه‌ها، درپوش‌هایی روی آنها قرار می‌گیرد که برند PGCO روی این درپوش‌ها درج شده است.
• طول عمر لوله برق PGCO بسیار بالاست. چون این لوله‌ها از ورق فولاد باکیفیت بالا تولید می‌شوند و بدنه‌ای با مقاومت عالی در برابر عوامل محیطی دارند.

• به دلیل نوع گالوانیزاسیون، لوله‌های پتروگرایش مقاومت بیشتری در برابر رطوبت و آسیب‌های محیطی در مقایسه با سایر برندها نشان می‌دهند.
• آخرین سایز از لوله‌های PG است که به روش گرم سبک هم تولید می‌شوند. توجه داشته باشید که تولید لوله برق گرم سبک، یه روش انحصاری است که فقط برای لوله های PG13.5، لوله PG16 و PG21 قابل اجراست.
• تمام لوله‌های PG21 این شرکت پس از آخال‌گیری و صافکاری، دارای سطح داخلی و خارجی یکدست هستند، که از خراشیده شدن کابل‌ها در داخل لوله جلوگیری می‌کند.
• این لوله‌ها در انواع گالوانیزه عمقی داغ، گالوانیزه گرم سبک، گالوانیزه سرد و لوله فابریک تولید و عرضه می‌شوند.
• لوله‌های PG21 تحت استانداردهای DIN 40430 (استاندارد آلمانی برای تعیین سایز و مشخصات لوله‌های PG) و استاندارد IP (تعیین مقاومت لوله در برابر گرد و غبار و آب) تولید می‌شوند.
• یکی از ویژگی‌های مهم لوله برق PG21 پتروگرایش، غیرقابل اشتعال بودن آن است که خطر آتش‌سوزی ناشی از گرم شدن کابل‌ها یا اتصالات برقی را به حداقل یا حتی صفر می‌رساند.
• لوله برق PG21، کابل‌ها و سیم‌ها را در برابر نویزها و میدان‌های مغناطیسی محافظت کرده و خطرات احتمالی برای سیستم کابل‌کشی را کاهش می‌دهند.
• مقاومت بالا در برابر ضربه و فشارهای خارجی از دیگر ویژگی‌های این لوله‌هاست. در صورت وارد شدن ضربه به لوله، سیستم کابل‌کشی و کابل‌های داخل آن دچار آسیب نخواهند شد. از این رو برای لوله گذاری برق ساختمان انتخابی ایده‌آل محسوب می‌شوند.

دسته‌بندی لوله برق PG21 بر اساس نوع گالوانیزاسیون

• لوله برق گالوانیزه گرم عمقی داغ PG21

این نوع از لوله‌های برق با فرآیند گالوانیزه گرم عمقی تولید می‌شوند. طی این فرآیند، لوله‌ها از ورق سیاه فولادی با ضخامت 1 میل نورد شده و پس از شستشو و چربی‌زدایی، در وان فلز روی مذاب با دمایی حدود ۴۵۰ درجه سانتی‌گراد غوطه‌ور می‌گردند. این عمل باعث پوشش کامل سطح داخلی و خارجی لوله با مذاب روی می‌گردد. پس از خروج لوله‌ها از وان، فرآیند خشک شدن انجام می‌شود که ممکن است ردی از شره مذاب روی باقی بماند. در ادامه، سطح داخلی و خارجی لوله آخال‌گیری شده و برجستگی‌های اضافی حذف می‌گردند.

لوله برق PG21 در نوع عمقی داغ، سنگین‌تر از سایر انواع است، چرا که لایه ضخیم‌تری از روی (بین ۷۰ تا ۱۱۰ میکرون) روی سطح آن وجود دارد. این نوع لوله برای محیط‌های مرطوب یا خورنده انتخابی مناسب است.

• لوله برق گالوانیزه گرم سبک PG21

لوله‌های گالوانیزه گرم سبک، محصولی از برند پتروگرایش با نام تجاری PGCO هستند. این لوله‌ها از ورق گالوانیزه با ضخامت 1 میل و پوشش ۱۵ تا ۲۰ میکرون تولید می‌شوند. هر دو طرف ورق پیش از نورد، با لایه گالوانیزه پوشانده شده است. این لوله‌ها برای مناطق با رطوبت کمتر مناسب بوده و به دلیل قیمت مقرون‌به‌صرفه، جایگزین خوبی برای لوله‌های عمقی داغ محسوب می‌شوند. مقاومت این نوع لوله برق نسبت به لوله‌های برق گالوانیزه سرد بیشتر است.

• لوله برق PG21 فابریک

ویژگی‌های لوله برق PG21 فابریک مشابه لوله‌های برق گرم سبک است. با این تفاوت که این گروه از لوله‌های PG، از ورق گالوانیزاسیون با ضخامت فولادی 0.9 تولید می‌شوند. ضخامت پوشش 12 الی 15 میکرون است. لوله‌های فابریک شاید مقاومت همسانی با لوله‌های گرم سبک در برابر رطوبت داشته باشند. اما به علت ضخامت بدنه کمتر، مقاومت مکانیکی کمتری دارند. در نتیجه، برای نصب در محیط‌هایی با تنش مکانیکی کمتر مناسبند.

• لوله برق گالوانیزه سرد PG21

این نوع از لوله‌های برق با استفاده از روش‌های گالوانیزاسیون سرد تولید می‌شوند. برخی تولیدکنندگان از روش الکترولیز و برخی دیگر از اسپری روی مایع، برای پوشش‌دهی سطح خارجی لوله استفاده می‌کنند. اما سطح داخلی این لوله‌ها گالوانیزه نمی‌شود. از این رو در برابر خوردگی مقاومت کمتری دارند. ضخامت پوشش فلز روی در گالوانیزاسیون سرد، بین ۵ تا ۸ میکرون است. ضخامت ورق در لوله‌های گالوانیزه سرد درجه یک، ۰.۹ میلی‌متر و برای درجه دو، ۰.۶ میلی‌متر است. به همین دلیل وزن و مقاومت آن نسبت به سایر انواع لوله‌های برق PG21 کمتر خواهد بود. استفاده از این نوع لوله‌ها در مناطق مرطوب توصیه نمی‌شود.

چه تفاوتی بین لوله PG21 و سایر سایزهای لوله برق وجود دارد؟

تفاوت اصلی لوله‌ها PG با همدیگر، در اندازه قطر آنهاست. لوله PG21 با قطر 28.3 میل برای عبور سیم‌ها با تعداد یا ضخامت متوسط مناسب است. سایزهای بزرگ‌تر مانند PG29 یا PG36 برای سیم‌هایی با تعداد بیشتر یا قطر بزرگ‌تر استفاده می‌شوند.

قطر لوله pg21 گالوانیزه گرم با قطر لوله pg21 گالوانیزه سرد متفاوت است؟

نوع گالوانیزاسیون، بر روی ضخامت لوله‌های برق تاثیرگذار است. اما تاثیری بر قطر آن ندارد. به زبان ساده تر قطر لوله pg21 گالوانیزه سرد با ضخامت 0.9 میل، در حدود 28.3 میلی‌متر است و لوله pg21 گالوانیزه گرم با ضخامت 1.2 میل نیز قطر 28.3 میل دارد. در نتیجه امکان نصب و یکپارچگی نصب با تمام اتصالات برقی امکان‌پذیر خواهد بود. فقط جهت افزایش ایمنی، بهتر است نوع گالوانیزاسیون لوله با اتصالات یکسان باشد.

چرا لوله‌های PG 21 را گالوانیزه می‌کنند؟

لوله‌های پی جی 21 به دلیل محافظت در برابر زنگ‌زدگی، اکسید شدن و خوردگی گالوانیزه می‌شوند. این فرآیند با پوشاندن سطح لوله با فلز روی انجام می‌شود، که موجب افزایش دوام و عمر مفید لوله می‌گردد. پوشش گالوانیزه لوله‌ها را در برابر عواملی همچون آب، اکسیژن محلول در رطوبت و سایر مواد خورنده محافظت کرده و مقاومت آنها را در برابر رسوبات معدنی و آسیب‌های محیطی بهبود می‌بخشد.

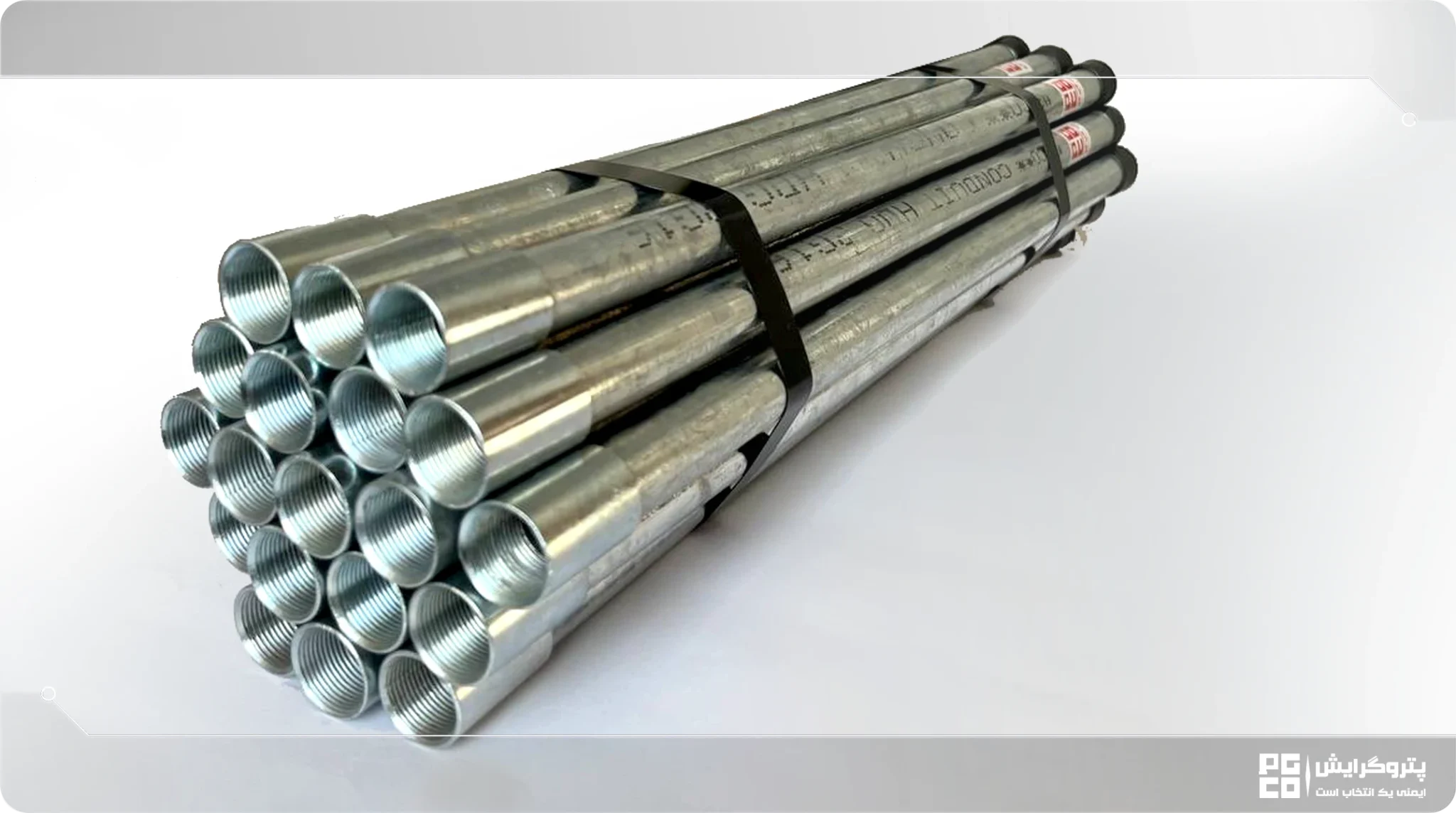

مزایای لوله گالوانیزه PG21 پتروگرایش چیست؟

• طول عمر بالا: با عمر مفید 25 تا 30 سال، انتخابی اقتصادی و بادوام برای پروژه‌های برقی هستند. نوع گالوانیزه گرم عمقی داغ، طول عمر بیشتری نسبت به سایر انواع دارد.
• مقاومت در برابر شرایط محیطی: این لوله‌ها در برابر رطوبت، زنگ‌زدگی و خوردگی مقاومت بالایی دارند. همین امر آنها را برای استفاده در مناطق با شرایط جوی مختلف مناسب می‌سازد.
• محافظت از کابل‌ها: لوله‌های PG21 با ساختار فولادی، کابل‌ها را از آسیب‌های ناشی از تابش مستقیم خورشید، باران، رطوبت و فشارهای خارجی محافظت می‌کنند.
• تنوع در گالوانیزاسیون: این لوله‌ها با چهار روش گالوانیزاسیون تولید می‌شوند:

1. 1. گرم سنگین (عمقی داغ): با پوشش ضخیم‌تر (70-110 میکرون) برای دوام بیشتر.
   2. گرم سبک: مقرون‌به‌صرفه‌تر و مناسب برای مناطق با رطوبت کم.
   3. سرد: اقتصادی‌تر اما مناسب برای مناطق خشک.
   4. فابریک: گزینه‌ای میان دو نوع گرم و سرد.

• ضخامت بالای پوشش گالوانیزه: پوشش گالوانیزه ضخیم روی این لوله‌ها، مقاومت بیشتری در برابر زنگ‌زدگی ایجاد می‌کند.
• عدم ریزش گالوانیزه در خم: فرآیند تولید استاندارد باعث می‌شود که گالوانیزه در محل خم دچار ریزش یا پوسته شدن نشود.
• غیرقابل اشتعال بودن: عنوان یک عایق محافظ، از کابل‌ها در برابر آتش‌سوزی ناشی از اتصالات برقی و جرقه‌ها محافظت می‌کنند.
• مقاومت مکانیکی بالا: توان تحمل فشار، ضربه و تنش ناشی از نیروهای خارجی را دارند.
• افزایش ایمنی: این لوله‌ها با پوشاندن کابل‌ها و سیم‌ها، احتمال برق‌گرفتگی و سایر خطرات محیطی را کاهش داده و ایمنی افراد را تضمین می‌کنند.
• انعطاف پذیر: لوله‌های PG21 دارای انعطاف پذیری و خم پذیری هستند. خمکاری لوله برق انعطاف پذیری در کابل‌کشی را افزایش و روند کار را بهبود می‌بخشد. در نتیجه علاوه بر مقاومت و تضمین پروژه، دست برقکار برای کابل‌کشی و تعیین مسیر عبور کابل‌ها باز است.

کاربردهای لوله گالوانیزه PG 21

لوله گالوانیزه PG21 به دلیل ویژگی‌های منحصر به فردی که دارد، در پروژه‌های مختلفی مورد استفاده قرار می‌گیرد. برخی از مهم‌ترین کاربردهای این لوله عبارتند از:

• سیستم‌های برق‌رسانی و کابل‌کشی صنعتی و ساختمانی:

از آنجا که لوله PG21 مقاومت بالایی در برابر ضربه، فشار و عوامل محیطی دارد، انتخابی ایده‌آل برای تاسیسات الکتریکی در کارخانه‌ها، مجتمع‌های مسکونی و پروژه‌های ساختمانی است.

• محیط‌های با شرایط آب‌وهوایی سخت:

این لوله‌ها به علت مقاومت بالا در برابر رطوبت و تنش‌های محیطی، برای پروژه‌هایی که کابل‌کشی در محیط بیرونی یا در زیر زمین قرار دارند، مناسب هستند.

• حفاظت از کابل‌ها در پروژه‌های زیرساختی:

در تونل‌ها، پل‌ها و مترو، کابل‌کشی‌ها معمولا در معرض آب‌های جاری یا شرایط سخت قرار دارند. استفاده از لوله PG21 باعث جلوگیری از پوسیدگی، آسیب‌های فیزیکی و خرابی کابل‌ها می‌شود.

• صنایع نفت، گاز و پتروشیمی:

در تاسیسات صنعتی که نیاز به حفاظت از سیم‌کشی‌ها در برابر شرایط خورنده و حرارت وجود دارد، لوله‌های PG21 نقش مهمی در ایمنی سیستم ایفا می‌کنند.

• پروژه‌های شهری و ساختمانی:

پروژه‌های شهری مانند پارک‌ها، خیابان‌ها و محوطه‌سازی، از لوله PG21 برای کابل‌کشی برق، سیستم روشنایی و دوربین‌های نظارتی استفاده می‌شود.

• تاسیسات گلخانه‌ای و کشاورزی:

در گلخانه‌ها و مزارع، لوله‌های PG21 به عنوان کانال محافظ برای عبور کابل‌های برق مورد استفاده قرار می‌گیرند.

• سیستم‌های مخابراتی و داده:

در پروژه‌های نصب دکل‌های مخابراتی یا فیبر نوری، این لوله‌ها به‌عنوان مسیری مطمئن برای عبور کابل‌ها عمل می‌کنند.

نصب و اتصال لوله برق گالوانیزه PG 21

لوله‌های برق گالوانیزه برند پتروگرایش به دقت رزوه‌کاری شده‌اند، به‌طوری که رزوه‌ها به شکلی کاملا دقیق و بدون هر گونه خوردگی یا خرابی تولید می‌شوند. این ویژگی باعث می‌شود تا اتصالات PG21 به راحتی به لوله‌ها متصل شده و مسیر عبور کابل‌ها به طور دقیق مشخص شود. انواع مختلف اتصالات در دسترس هستند که فرآیند نصب لوله‌های پی جی 21 را تسهیل می‌کنند.

اتصال لوله برق گالوانیزه PG21

اتصالات برقی PG21، متناسب با سایز لوله PG21 است و می‌توان به موارد زیر اشاره کرد:

• بوشن
• انواع سه‌راهی
• انواع تبدیل
• انواع گلند
• انواع بست
• کاندولت
• هدبوشینگ
• مهره ماسوره
• توپچی‌ها
• انواع زانو
• براز بوش
